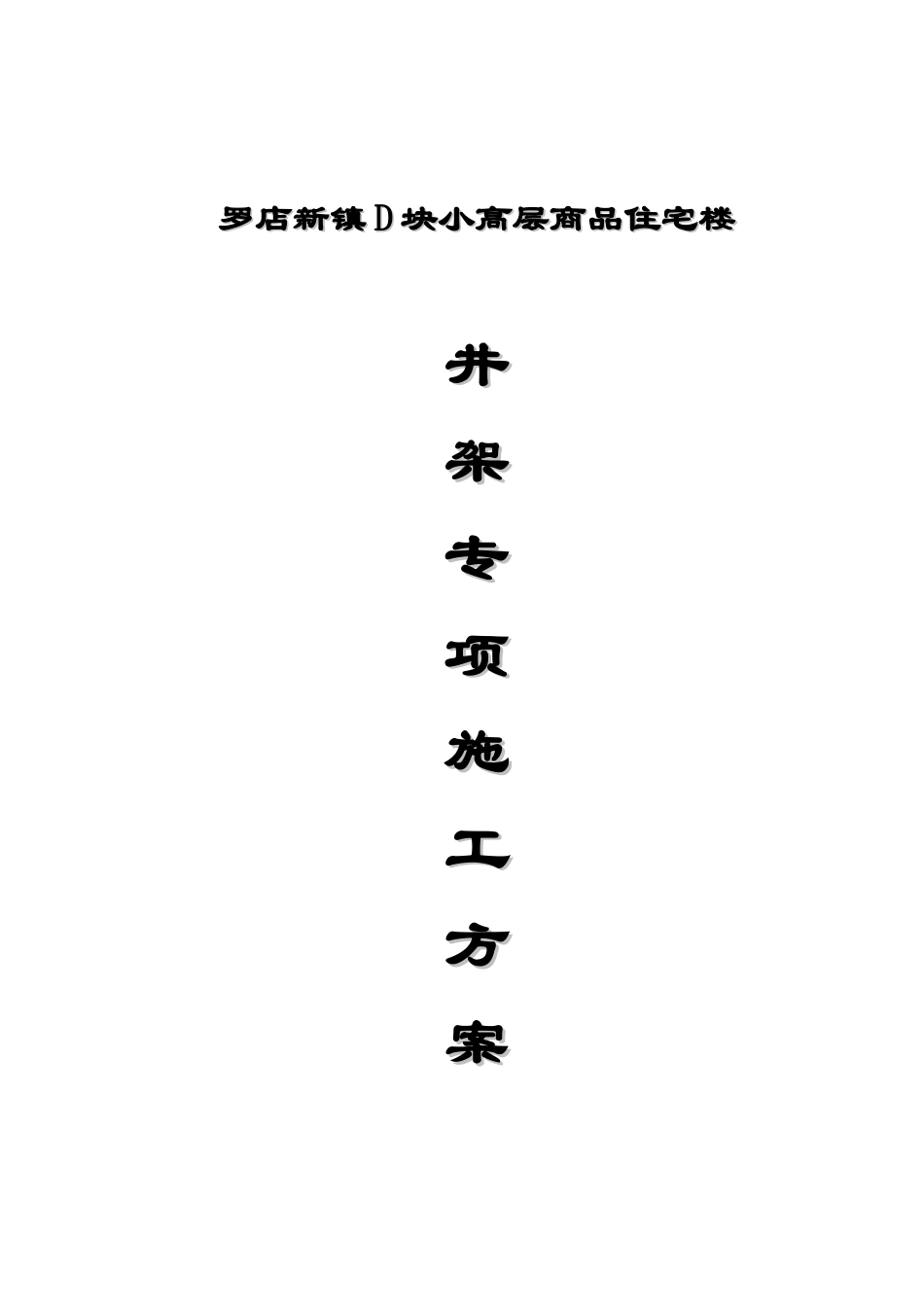

罗店新镇小高层住宅楼井架搭设方案_第1页
1/21

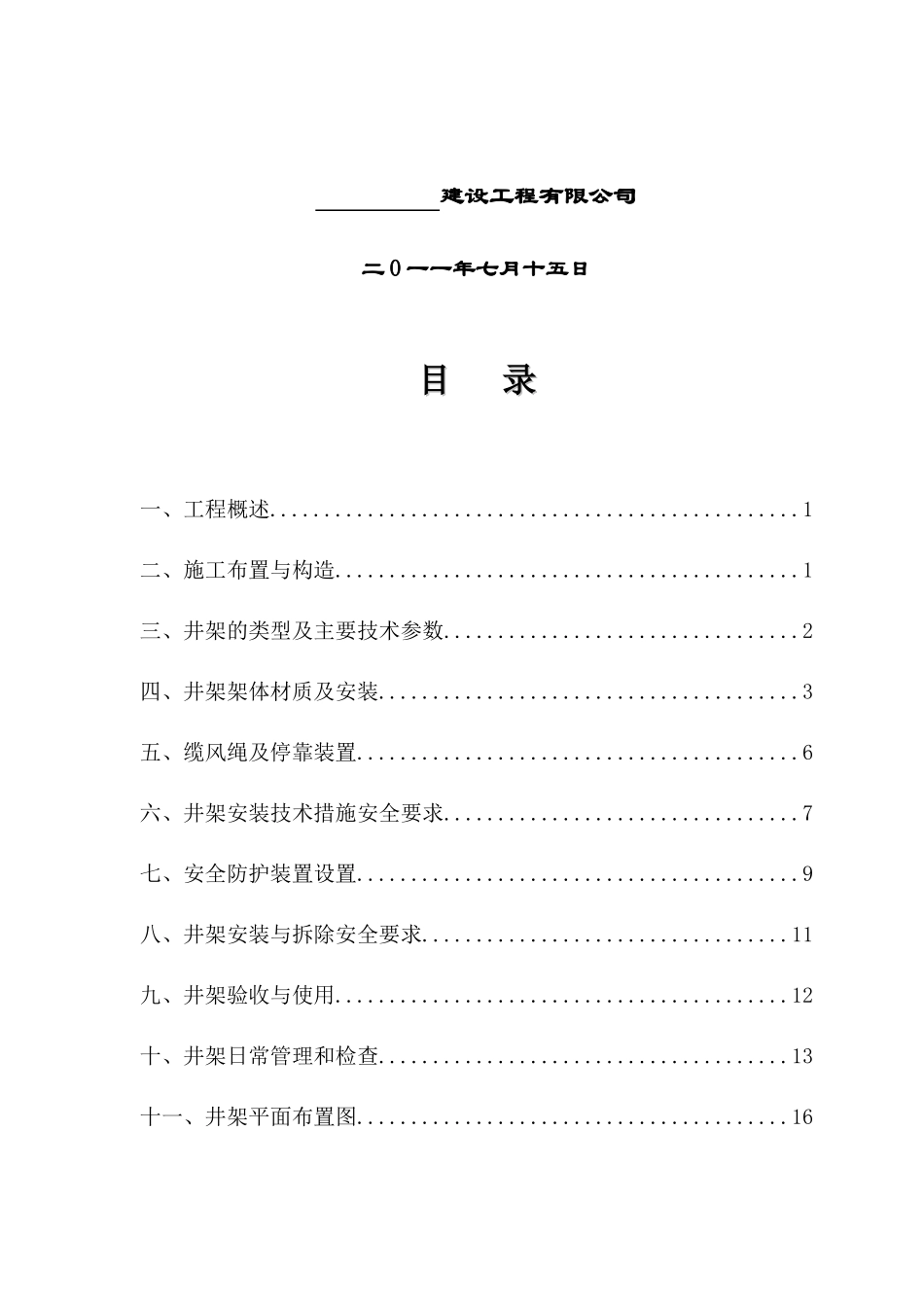

罗店新镇小高层住宅楼井架搭设方案_第2页
2/21
罗店新镇小高层住宅楼井架搭设方案_第3页
3/21
罗店新镇罗店新镇DD块小高层商品住宅楼块小高层商品住宅楼井井架架专专项项施施工工方方案案建设工程有限公司二0一一年七月十五日目录目录一、工程概述.................................................1二、施工布置与构造...........................................1三、井架的类型及主要技术参数.................................2四、井架架体材质及安装.......................................3五、缆风绳及停靠装置.........................................6六、井架安装技术措施安全要求.................................7七、安全防护装置设置.........................................9八、井架安装与拆除安全要求..................................11九、井架验收与使用..........................................12十、井架日常管理和检查......................................13十一、井架平面布置图........................................16罗店新镇D块小高层商品住宅工程井架施工方案井架施工方案一、工程概述1.1工程介绍(1)工程名称:罗店新镇D块小高层商品住宅工程(2)建设单位:上海置业有限公司(3)设计单位:上海有限公司(4)监理单位:上海建科监理咨询有限公司(5)施工单位:上海建设工程有限公司(6)工程地址:本工程位于上海市宝山区罗店镇美兰湖,规划河道以南。1.2工程概况:宝山区罗店新镇D地块小高层住宅项目(A1~6#、C1~6#)由12栋住宅(4栋9层和8栋8层住宅)。本工程住宅室内设计标高±0.00相当于绝对标高5.70米,室外地坪设计标高相当于绝对标高5.55米,室内外高差0.15米。建筑单体设计共有A、B、C、D房型四种,均为地下一层及地上八~九层,A、B、C房型层高均为3.1米,建筑高度24.80米;D房型层高为3.3米,建筑高度27.80米。建筑物的长度分别约50~70米、宽度约13~17米。小高层住宅上部为钢筋混凝土框架剪力墙结构,剪力墙厚度为200mm。,内墙为200。住宅外墙和内墙填充墙采用200厚加气砼砌块。内粉刷为混合砂浆,地面为水泥砂浆,屋面采用90厚无机保温砂浆保温层、3厚APP防水卷材、彩色波形瓦或陶瓦。住宅外墙面为50厚无机保温砂浆保温层、深色干挂石材及线条仿石涂料。二、施工布置与构造本施工井架是根据JGJ59—99《建筑施工安全检查标准》和JGJ88——92《龙门架及井架物料提升及安全技术规范》行业标准而制作的机械设备。是一种设计合理、操作简单、安全性能好、拆装方便、安全可靠、便于运输等特点,被广泛应用于工业与民用建筑工程施工时物料提升的垂直运输机械。根据现场布局情况和工程施工实际需要的角度出发,在满足施工要求的情况下,1罗店新镇D块小高层商品住宅工程井架施工方案均在每栋住宅楼的北侧设置井架,其中C型房及九层楼房各安装2座井架,其余各房号安装1座井架,以满足垂直运输的要求(具体布置见施工平面布置图)。本井字架配有上下限位器、超重限制器、吊篮停靠装置、进料口安全门、吊笼进出口安全门、防坠刹车装置、双线提升结构、钢丝绳防跳装置等安全装置。由于本工程建筑物高度基本上为自然地面以上25~28米左右,因此,所搭设安装的井架的吊篮提升最高高度为31米、井架搭设总高度为35米即可满足施工需要。三、井架的类型及主要技术参数3.1选用普通型钢井架JJ42型。构造:立柱L70×6,平撑L50×5,斜撑L50×5,连接板厚6mm,螺栓M14,节间尺寸1500mm,底节尺寸1800*1800mm,导轨Ø48*3.5,单根杆件螺栓连接;外形尺寸:2.0m×2.0m;吊盘尺寸:1.8m×1.8m;起重量:800—1000kg;附着方式:设二组四根钢丝缆风绳;搭设:一次搭设安装到位。3.2主要技术参数序号项目名称性能参数01吊笼最大起重量10KN02吊杆最大起重量5KN03提升高度大于35M04提升速度30M/min05适用卷扬机额定拉力15KN平均速度26M/min钢丝绳型号6×19-11-155或6×37-11-155电动机型号Y132S—4制动器型号TJ2—20006起重量限制器5KN——12KN07吊篮出料安全停靠装置同吊笼出料门联动08防坠落安全器坠落锁定距离小于200MM09上、下限位按提升高度调整10进料口安全门机械式直动开闭2罗店新镇D块小高层商品住宅工程井架施工方案11钢丝绳过路...
