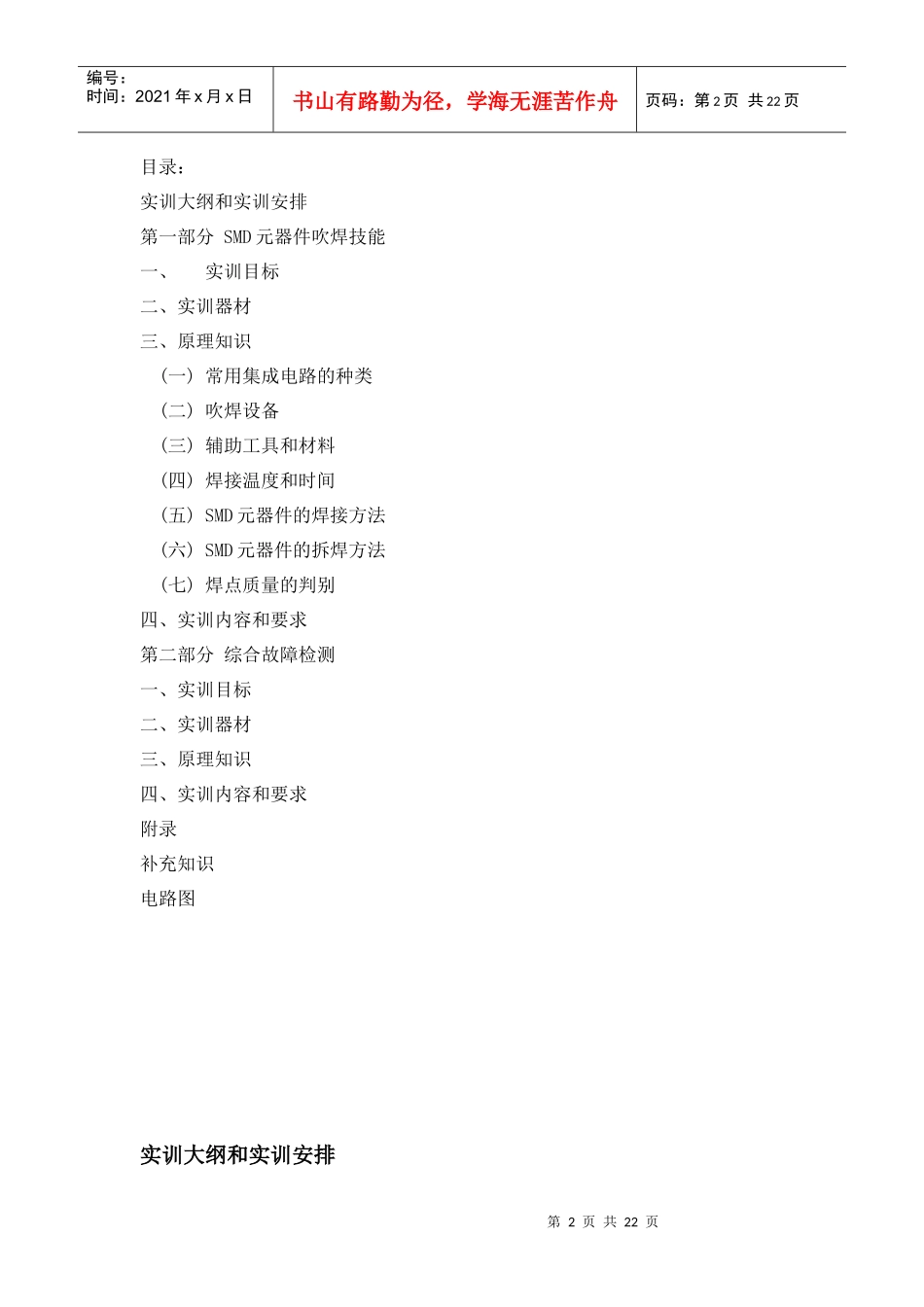

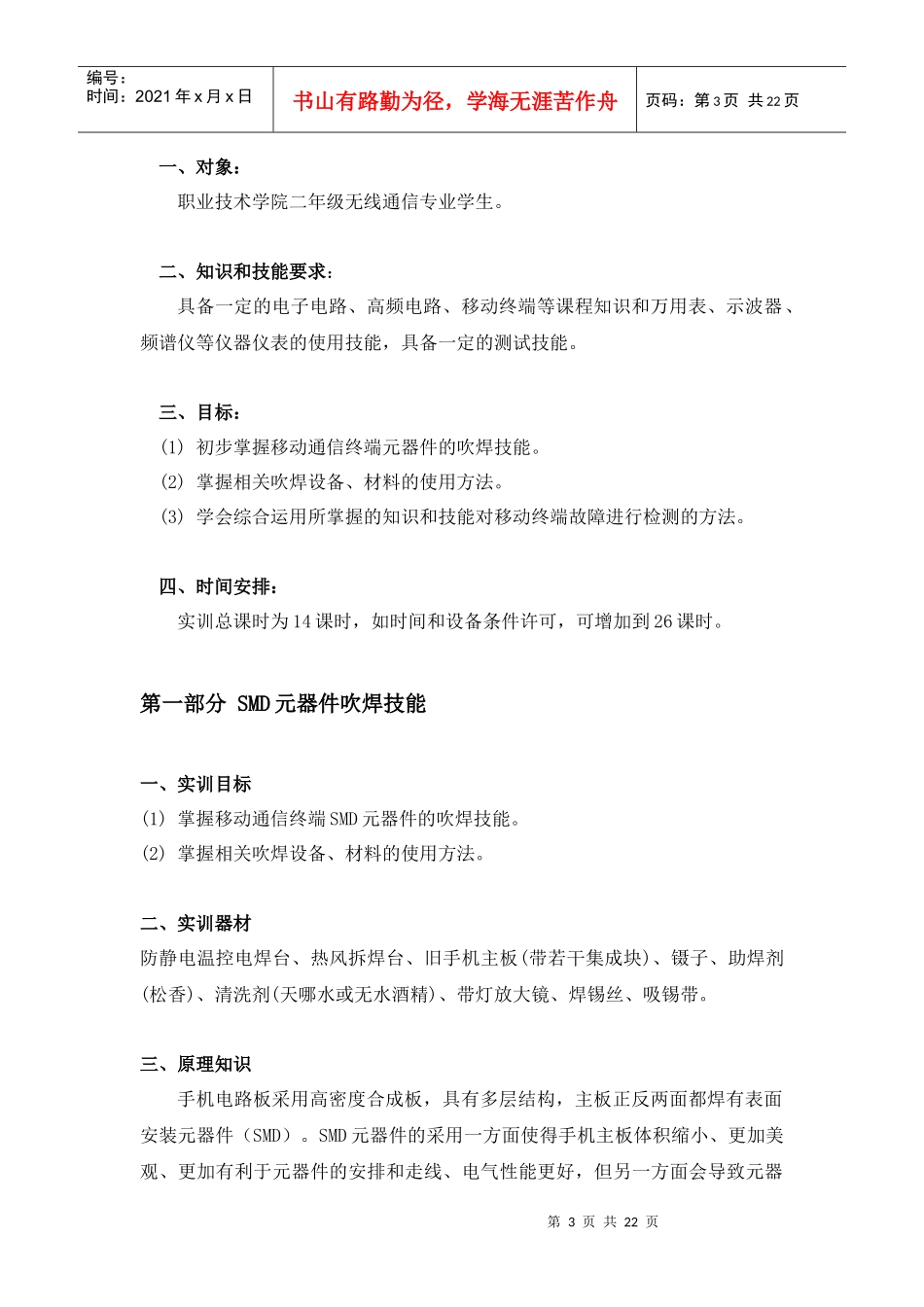

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页移动通信终端实训指导书朱文元编著第二版广东邮电职业技术学院2004年5月第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录：实训大纲和实训安排第一部分SMD元器件吹焊技能一、实训目标二、实训器材三、原理知识(一)常用集成电路的种类(二)吹焊设备(三)辅助工具和材料(四)焊接温度和时间(五)SMD元器件的焊接方法(六)SMD元器件的拆焊方法(七)焊点质量的判别四、实训内容和要求第二部分综合故障检测一、实训目标二、实训器材三、原理知识四、实训内容和要求附录补充知识电路图实训大纲和实训安排第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页一、对象：职业技术学院二年级无线通信专业学生。二、知识和技能要求：具备一定的电子电路、高频电路、移动终端等课程知识和万用表、示波器、频谱仪等仪器仪表的使用技能，具备一定的测试技能。三、目标：(1)初步掌握移动通信终端元器件的吹焊技能。(2)掌握相关吹焊设备、材料的使用方法。(3)学会综合运用所掌握的知识和技能对移动终端故障进行检测的方法。四、时间安排：实训总课时为14课时，如时间和设备条件许可，可增加到26课时。第一部分SMD元器件吹焊技能一、实训目标(1)掌握移动通信终端SMD元器件的吹焊技能。(2)掌握相关吹焊设备、材料的使用方法。二、实训器材防静电温控电焊台、热风拆焊台、旧手机主板(带若干集成块)、镊子、助焊剂(松香)、清洗剂(天哪水或无水酒精)、带灯放大镜、焊锡丝、吸锡带。三、原理知识手机电路板采用高密度合成板，具有多层结构，主板正反两面都焊有表面安装元器件（SMD）。SMD元器件的采用一方面使得手机主板体积缩小、更加美观、更加有利于元器件的安排和走线、电气性能更好，但另一方面会导致元器第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页件密集、焊锡少，容易因手机的摔碰、受潮、入水等原因造成元器件虚焊或与电路板接触不良，从而造成手机各种各样的故障。在手机的使用过程中，也会因各种原因造成SMD元器件的损坏。可见，SMD元器件的修复、更换技能是手机维修中的一项基本的、关键的技能，而这又很大程度上取决于维修人员吹焊水平的高低。手机SMD元器件的吹焊技术是手机维修人员必修的基本功。SMD元器件发生故障，维修起来比普通的元器件要麻烦不少。掌握SMD元器件的吹焊技能不能一蹴而就，需要反复练习，才能熟能生巧。下面就和SMD元器件的吹焊技能相关的知识、需要用到的相关设备和材料分别进行介绍。(一)常用集成电路的种类手机电路板上的SMD元器件除了电阻、电容、电感、二极管、三极管等小元件外，最主要还包括了集成电路（IC）。手机主板SMD元器件是以集成电路为中心进行分布的。手机电路板上的集成电路主要有两种，一种是引脚式，另一种是植珠式，后一种也叫BGA(BallGridArrays球栅阵列)（见图）。本实训手册主要以引脚式集成电路进行吹焊训练，BGA集成电路的吹焊技能用到的工具不同，但基本技巧还是一样的。BGA集成电路（底面）(二)吹焊设备1．热风拆焊台热风拆焊台也叫作热风枪。它是一种贴片式元器件的拆焊、焊接工具，它可送出一定温度的热风，可使电路板上的焊锡融化。目前用得较多的热风枪型号是850，生产厂家众多，其中日本生产第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页的白光牌(HACO)质量较好，但价格较贵。850热风枪主要由气泵、发热丝、温度线性调节电路组成。好的热风枪应使送出的热风风量和温度都尽量保持恒定。有些热风枪的手柄采用防静电材料制造，可以防止静电对手机电路板的损害；这种热风枪都有“ESD”的标志，购买和使用时应尽量选用带有这种标志的产品。热风枪一般都有两个调节旋钮，一个用来调节温度高低(HeatControl),一个用来调节风量大小(AirControl)。实际使用的时候，温度和风量都要调节到合适的程度，才能在不损坏电路板的同时，达到较好、较快的效果。...
