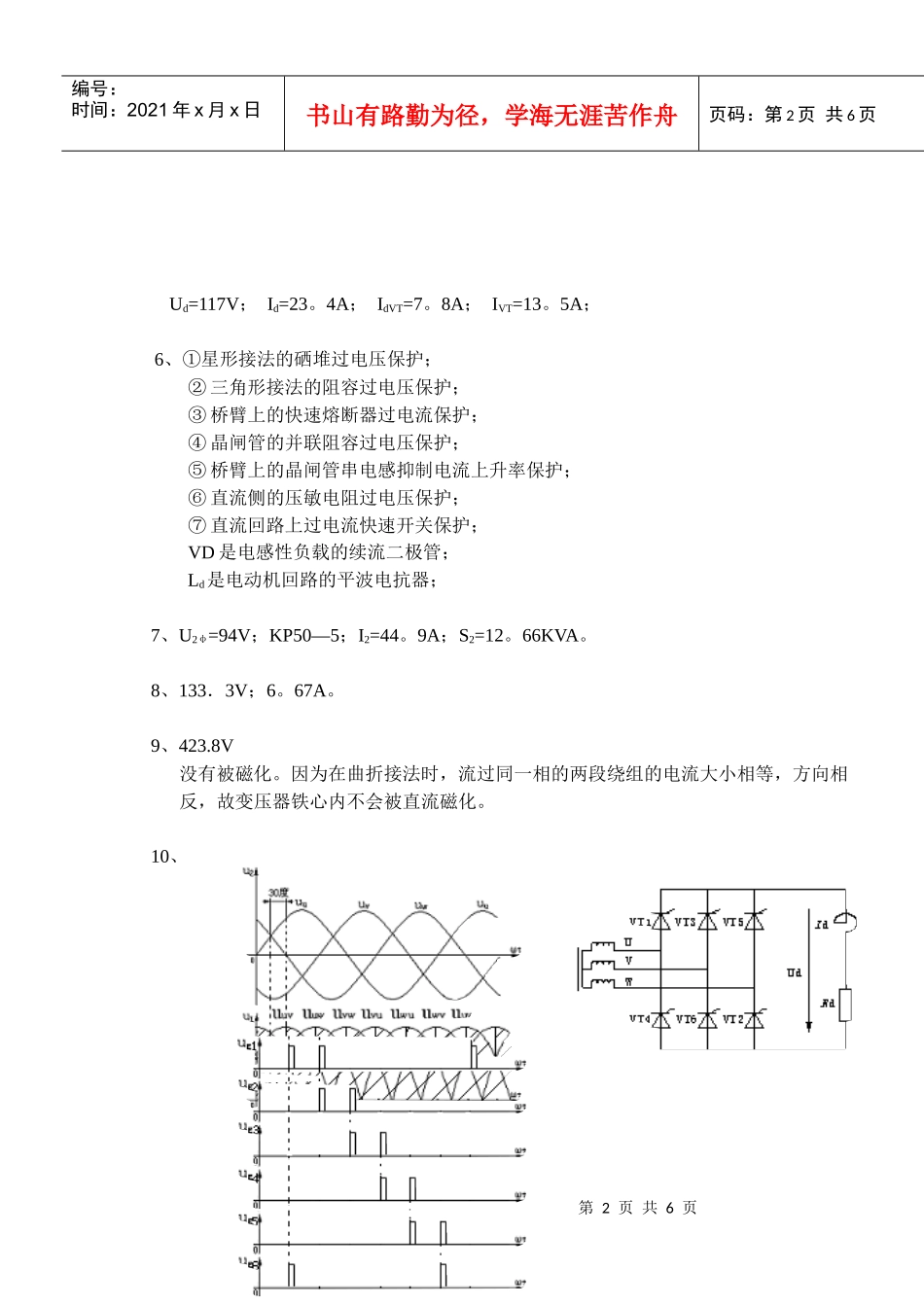

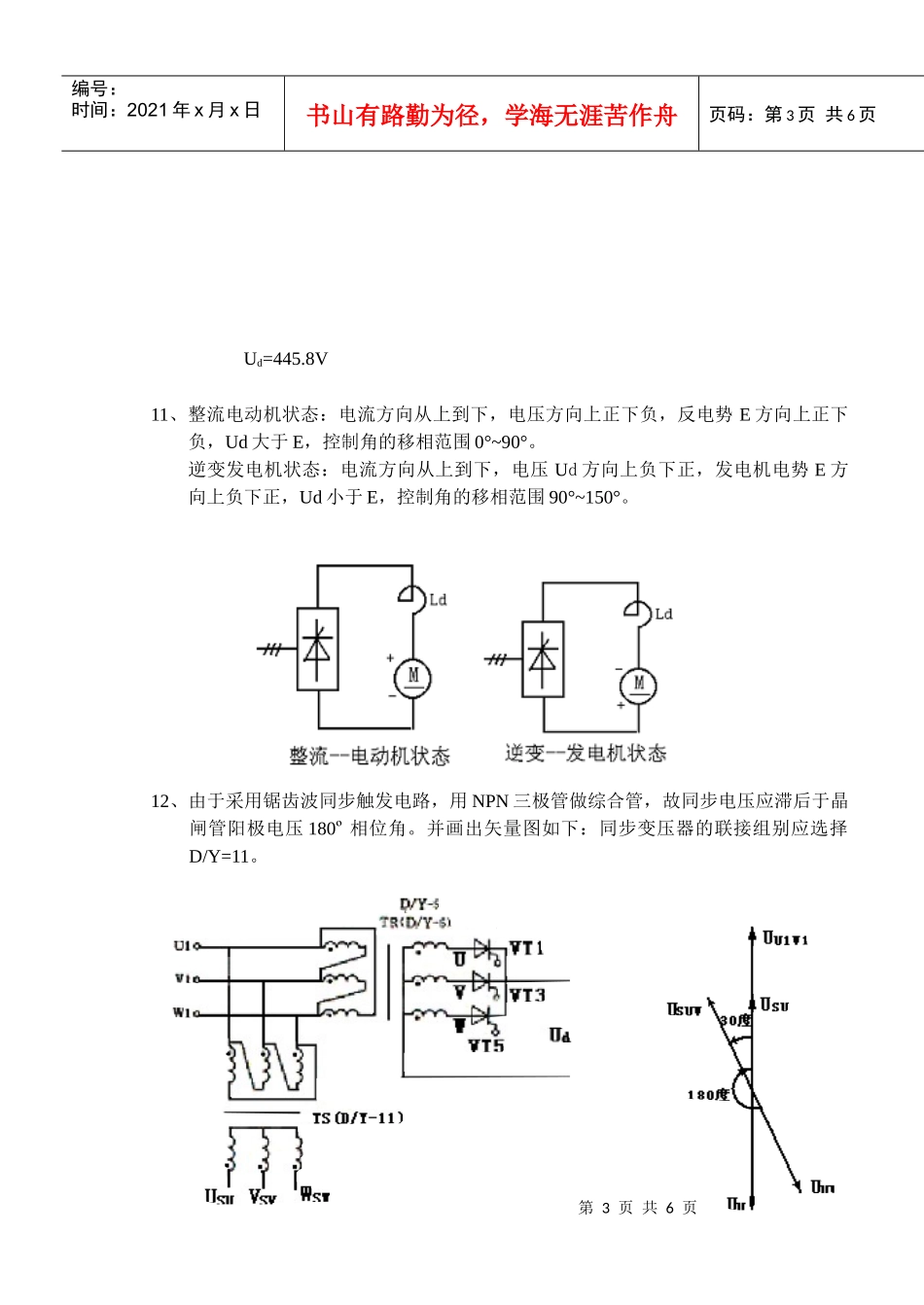

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电力电子技术计算题1、π/2；32.1A；0.707；2、通过对电压检测，实施对两组反并联晶闸管门极予以控制。例如：输入电压高于10%时，让VT1、VT2这组反并联的晶闸管的触发脉冲移到180°，使它不输出电压，而让VT3、VT4这组反并联晶闸管的触发脉冲移到0°，使他们分别在正负半周全导通时输出电压降低；当输入电压低于额定值10%时，让VT1、VT2这组反并联晶闸管的触发脉冲移到0°，使他们分别在正负半周全导通。让VT3、VT4反并联晶闸管的触发脉冲移到180°使他们截止，从而使输出电压提高10%，达到稳定输出电压的目的。3、2.4KW4、U0=133。3V；I0=6。67A；5、第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页Ud=117V；Id=23。4A；IdVT=7。8A；IVT=13。5A；6、①星形接法的硒堆过电压保护；②三角形接法的阻容过电压保护；③桥臂上的快速熔断器过电流保护；④晶闸管的并联阻容过电压保护；⑤桥臂上的晶闸管串电感抑制电流上升率保护；⑥直流侧的压敏电阻过电压保护；⑦直流回路上过电流快速开关保护；VD是电感性负载的续流二极管；Ld是电动机回路的平波电抗器；7、U2φ=94V；KP50—5；I2=44。9A；S2=12。66KVA。8、133．3V；6。67A。9、423.8V没有被磁化。因为在曲折接法时，流过同一相的两段绕组的电流大小相等，方向相反，故变压器铁心内不会被直流磁化。10、第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页Ud=445.8V11、整流电动机状态：电流方向从上到下，电压方向上正下负，反电势E方向上正下负，Ud大于E，控制角的移相范围0°~90°。逆变发电机状态：电流方向从上到下，电压Ud方向上负下正，发电机电势E方向上负下正，Ud小于E，控制角的移相范围90°~150°。12、由于采用锯齿波同步触发电路，用NPN三极管做综合管，故同步电压应滞后于晶闸管阳极电压180º相位角。并画出矢量图如下：同步变压器的联接组别应选择D/Y=11。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页13、输出电压平均值为：Ud=1π[∫0π2√2U2sinωtd(ωt)+∫π2π2√2U2sinωtd(ωt)]=3√2U2πId=UdR=3√2U210π变压器一次侧电流波形II1，整波二极管管电流IVD，两只晶闸管电流的波形合成电流IVT，如右图所示：14、Ud=128.7V；IdT=21.4A；IT=37.2A；15、A、Udmax=4√2πU2；Udmin=2√2πU2B、Ud=√2U2π(3+cosα)；C、第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页16、A、由于采用NPN为信号综合管的锯齿波触发电路，因此同步电压us与晶闸管的阳极电压uT应落后180度。如波形图所示。B、同步变压器接法钟点数为：正组D/Y—11；反组为D/Y—5。17、A、由于采用KC04集成触发电路，因此同步电压us与晶闸管的阳极电压uT应同相位。如波形图所示。B、同步变压器接法钟点数为：正组D/Y—5；反组为D/Y—11。18、当触发角α为0度时输出电压平均值最大。Udmax=√2U2π(√3+22)当触发角α=150º时输出电压平均值最小。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页Udmin=√2πU219、U2φ=94V；KP50—5；I2=44。9A；S2=12。66KVA。
