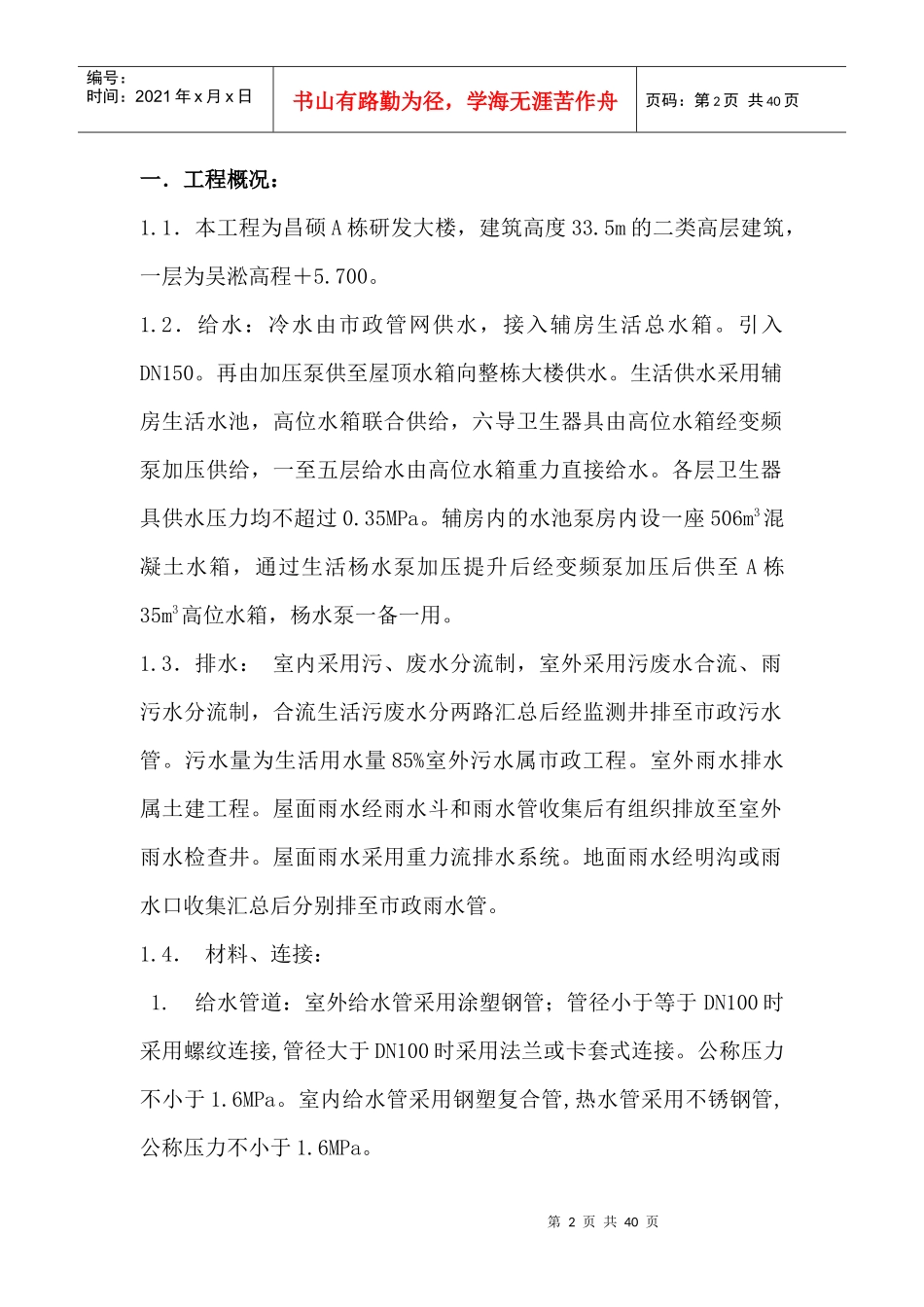

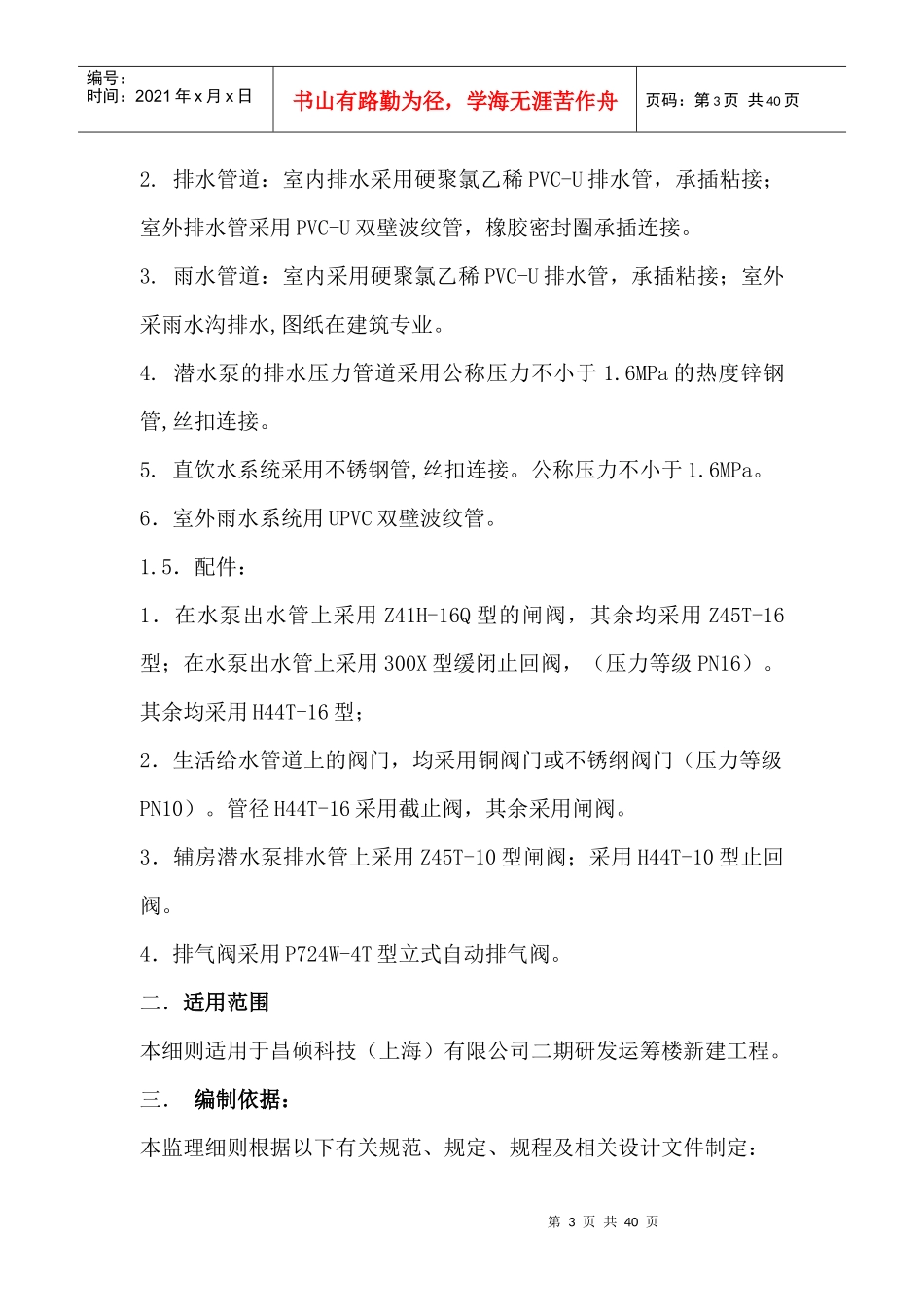

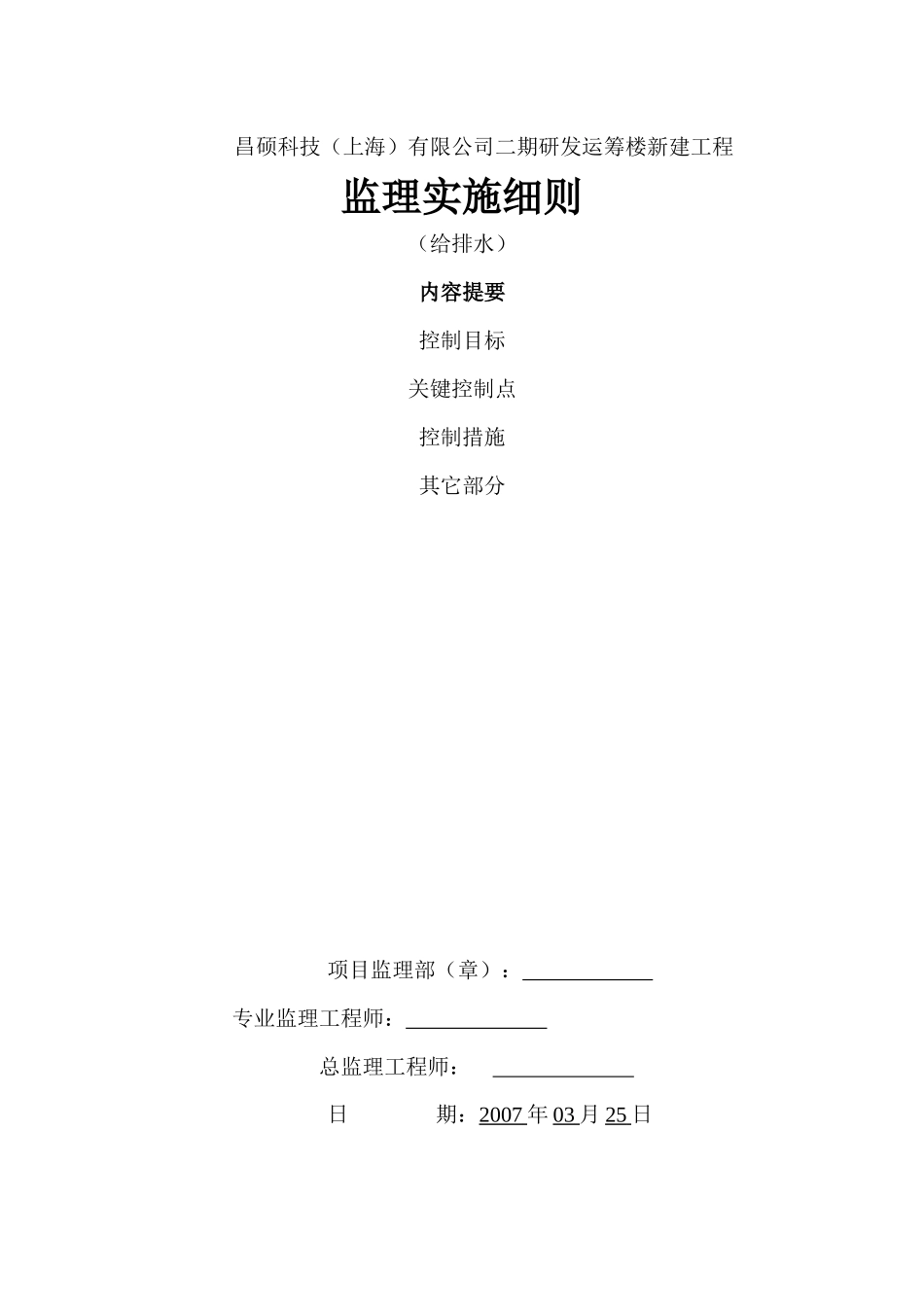

昌硕科技（上海）有限公司二期研发运筹楼新建工程监理实施细则（给排水）内容提要控制目标关键控制点控制措施其它部分项目监理部（章）：专业监理工程师：总监理工程师：日期：2007年03月25日第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页一．工程概况：1.1．本工程为昌硕A栋研发大楼，建筑高度33.5m的二类高层建筑，一层为吴淞高程＋5.700。1.2．给水：冷水由市政管网供水，接入辅房生活总水箱。引入DN150。再由加压泵供至屋顶水箱向整栋大楼供水。生活供水采用辅房生活水池，高位水箱联合供给，六导卫生器具由高位水箱经变频泵加压供给，一至五层给水由高位水箱重力直接给水。各层卫生器具供水压力均不超过0.35MPa。辅房内的水池泵房内设一座506m3混凝土水箱，通过生活杨水泵加压提升后经变频泵加压后供至A栋35m3高位水箱，杨水泵一备一用。1.3．排水：室内采用污、废水分流制，室外采用污废水合流、雨污水分流制，合流生活污废水分两路汇总后经监测井排至市政污水管。污水量为生活用水量85%室外污水属市政工程。室外雨水排水属土建工程。屋面雨水经雨水斗和雨水管收集后有组织排放至室外雨水检查井。屋面雨水采用重力流排水系统。地面雨水经明沟或雨水口收集汇总后分别排至市政雨水管。1.4．材料、连接：1.给水管道：室外给水管采用涂塑钢管；管径小于等于DN100时采用螺纹连接,管径大于DN100时采用法兰或卡套式连接。公称压力不小于1.6MPa。室内给水管采用钢塑复合管,热水管采用不锈钢管,公称压力不小于1.6MPa。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页2.排水管道：室内排水采用硬聚氯乙稀PVC-U排水管，承插粘接；室外排水管采用PVC-U双壁波纹管，橡胶密封圈承插连接。3.雨水管道：室内采用硬聚氯乙稀PVC-U排水管，承插粘接；室外采雨水沟排水,图纸在建筑专业。4.潜水泵的排水压力管道采用公称压力不小于1.6MPa的热度锌钢管,丝扣连接。5.直饮水系统采用不锈钢管,丝扣连接。公称压力不小于1.6MPa。6．室外雨水系统用UPVC双壁波纹管。1.5．配件：1．在水泵出水管上采用Z41H-16Q型的闸阀，其余均采用Z45T-16型；在水泵出水管上采用300X型缓闭止回阀，（压力等级PN16）。其余均采用H44T-16型；2．生活给水管道上的阀门，均采用铜阀门或不锈纲阀门（压力等级PN10）。管径H44T-16采用截止阀，其余采用闸阀。3．辅房潜水泵排水管上采用Z45T-10型闸阀；采用H44T-10型止回阀。4．排气阀采用P724W-4T型立式自动排气阀。二．适用范围本细则适用于昌硕科技（上海）有限公司二期研发运筹楼新建工程。三．编制依据：本监理细则根据以下有关规范、规定、规程及相关设计文件制定：第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页3.1施工图及相关设计文件3.2建筑给排水及采暖工程施工质量验收规范（GB50242-2002）3.3《工程建设标准强制性条文》(房屋建筑部分)3.4建设工程监理规范3.5工程建设监理规划3.6特点及质量目标:四.监理及监理工作流程:监理工作依据有关的委托合同、设计文件、施工规范、验评标准等分三个阶段进行，即准备阶段、施工阶段、验收评定阶段。五.监理内容5.1室内给水管道安装工程5.1.1.施工工艺及监理工作流程：安装准备干管安装支管安装试压、冲洗设备、给不配件安装通水试验5.1.2准备阶段监理工作重点5.1.2.1安装单位对所使用的管材、型钢等主要材料应填报《工程材料/构配件/设备报审表》，经监理工程师审验合格后予以签返。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页5.1.2.2设计图纸及其它工程技术文件齐全，并有图纸会审纪要及技术人员《施工技术交底记录》。5.1.2.3管道的标高及尺寸等符合设计要求。5.1.3施工阶段监理质量控制一、予留、予埋1、应按审定后的管道设计图要求要求单位对予留班组进行全面的技术交底，予埋班组应在工长交底的基础进一步熟悉图纸，熟悉所有予留孔洞、予埋套管的位置、规格，以确保准确无误地予留予埋。2、孔洞的予留采用长20cm的UPVC...
