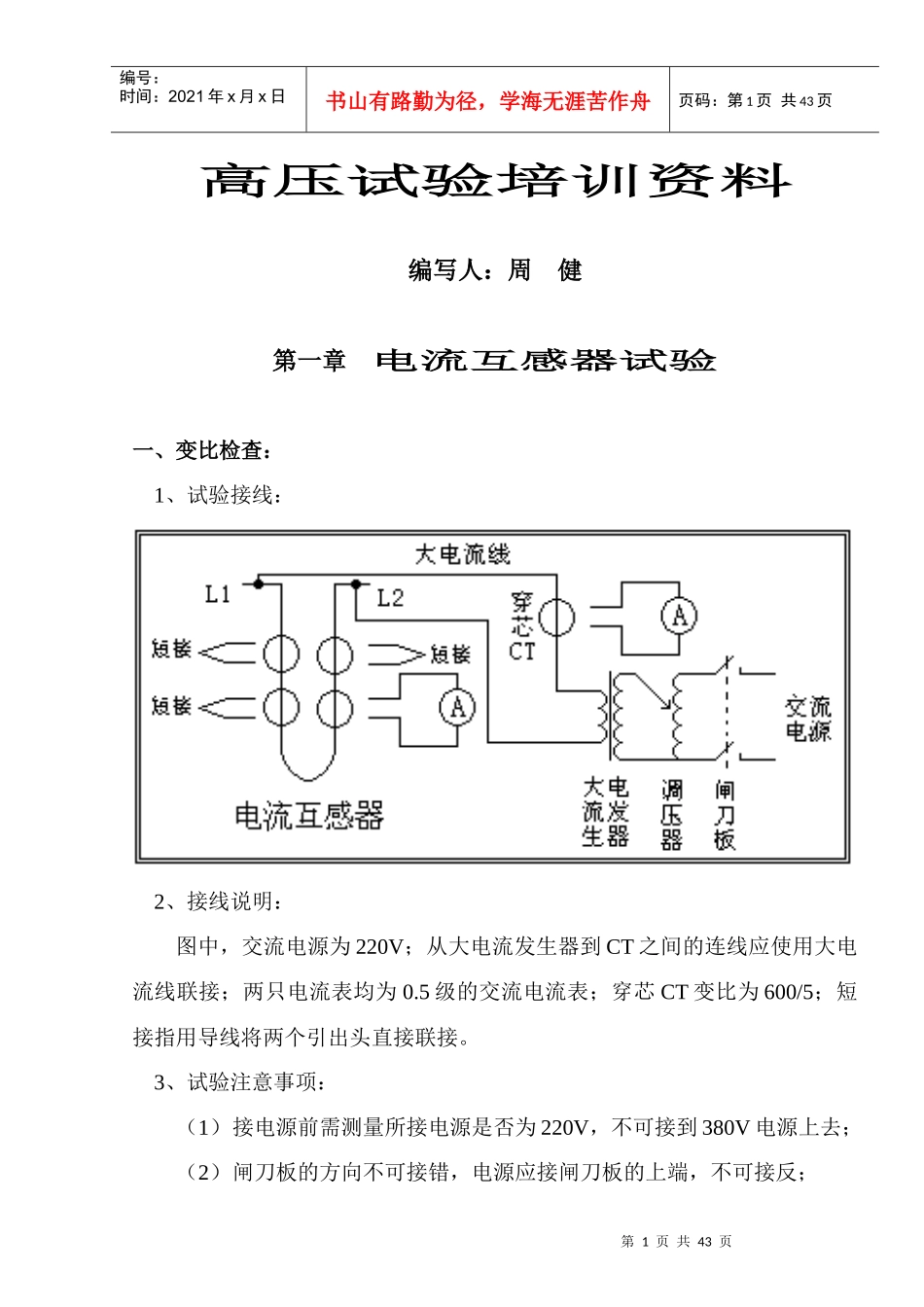

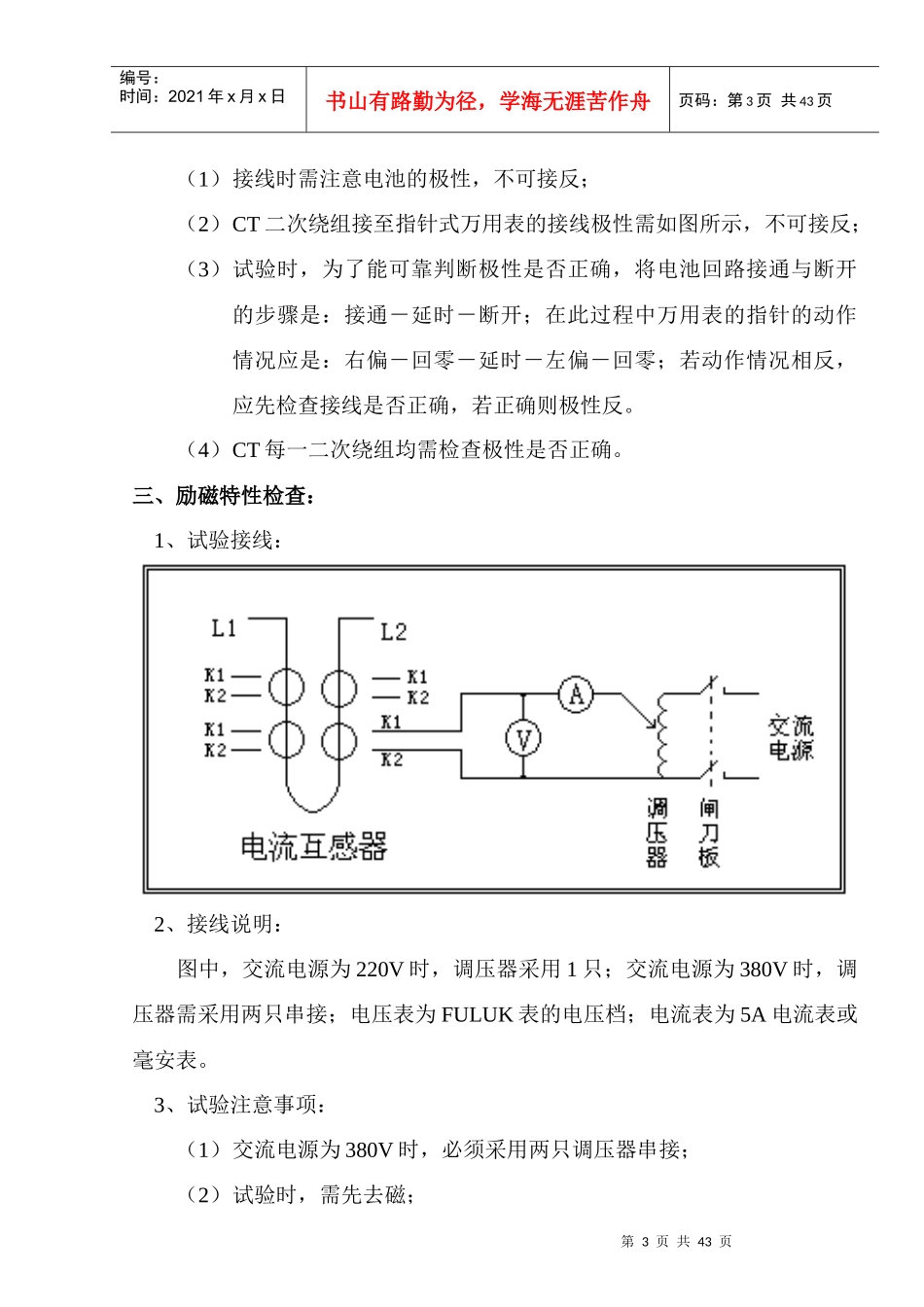

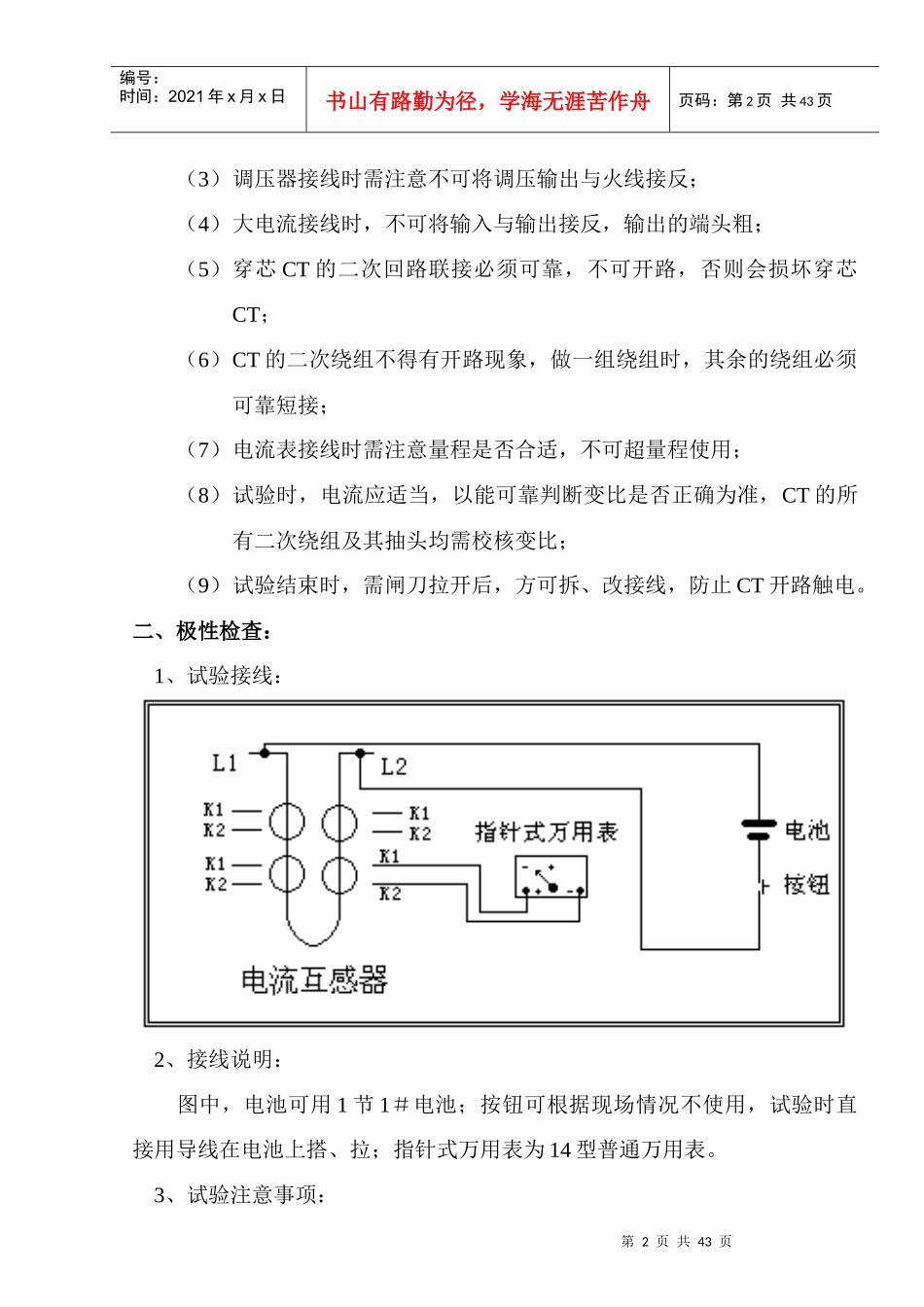

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页高压试验培训资料编写人：周健第一章电流互感器试验一、变比检查：1、试验接线：2、接线说明：图中，交流电源为220V；从大电流发生器到CT之间的连线应使用大电流线联接；两只电流表均为0.5级的交流电流表；穿芯CT变比为600/5；短接指用导线将两个引出头直接联接。3、试验注意事项：（1）接电源前需测量所接电源是否为220V，不可接到380V电源上去；（2）闸刀板的方向不可接错，电源应接闸刀板的上端，不可接反；第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页（3）调压器接线时需注意不可将调压输出与火线接反；（4）大电流接线时，不可将输入与输出接反，输出的端头粗；（5）穿芯CT的二次回路联接必须可靠，不可开路，否则会损坏穿芯CT；（6）CT的二次绕组不得有开路现象，做一组绕组时，其余的绕组必须可靠短接；（7）电流表接线时需注意量程是否合适，不可超量程使用；（8）试验时，电流应适当，以能可靠判断变比是否正确为准，CT的所有二次绕组及其抽头均需校核变比；（9）试验结束时，需闸刀拉开后，方可拆、改接线，防止CT开路触电。二、极性检查：1、试验接线：2、接线说明：图中，电池可用1节1＃电池；按钮可根据现场情况不使用，试验时直接用导线在电池上搭、拉；指针式万用表为14型普通万用表。3、试验注意事项：第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页（1）接线时需注意电池的极性，不可接反；（2）CT二次绕组接至指针式万用表的接线极性需如图所示，不可接反；（3）试验时，为了能可靠判断极性是否正确，将电池回路接通与断开的步骤是：接通－延时－断开；在此过程中万用表的指针的动作情况应是：右偏－回零－延时－左偏－回零；若动作情况相反，应先检查接线是否正确，若正确则极性反。（4）CT每一二次绕组均需检查极性是否正确。三、励磁特性检查：1、试验接线：2、接线说明：图中，交流电源为220V时，调压器采用1只；交流电源为380V时，调压器需采用两只串接；电压表为FULUK表的电压档；电流表为5A电流表或毫安表。3、试验注意事项：（1）交流电源为380V时，必须采用两只调压器串接；（2）试验时，需先去磁；第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页（3）试验过程中须注意电流表的量程，不得超量程；（4）所有二次绕组的使用变比均需做此试验。四、一次直流电阻测试：1、试验接线：2、接线说明：图中，接电流的线应采用大电流线；直流电阻测试仪的电源电压为220V。3、试验注意事项：（1）直流电阻测试仪的电源不可接错；（2）接线时，电流线应在电压线的外面；（3）试验时，需测量每一个一次绕组的直流电阻及实际使用时的总的直流电阻，即两个一次绕组并联或串联下的总的直流电阻。五、二次直流电阻测试：1、试验接线：第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页2、接线说明：图中，试验仪器采用双臂电桥。3、试验注意事项：（1）双臂电桥使用前，应检查电池是否有电，且已正确安装；（2）调整双臂电桥的检流器的零点；（3）试验接线时，P1、P2的线应与C1、C2相对应，且在C1、C2的内侧；（4）试验时需先接入电源，待会再接入检流器，若检流器超量程，需立即将检流器退出，过一会儿再试；（5）改变阻值时需注意方向和幅度，防止烧坏检流器；（6）每一个保护级的二次绕组均需根据其使用变比测量直流电阻。六、绝缘电阻测量：1、试验接线：第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页2、接线说明：图中，兆欧表为2500V摇表；粗线为带屏蔽的表棒线。3、试验注意事项：（1）兆欧表应正确接线，屏蔽和线路不可互换；（2）试验时，应先将表棒悬空，注意不可接触金属部分；然后摇动兆欧表保持在每分钟120转；再将表棒搭在被试品上，读完数后，先移开表棒，再停摇表；最后将被试品放电，放电完后方可拆...
