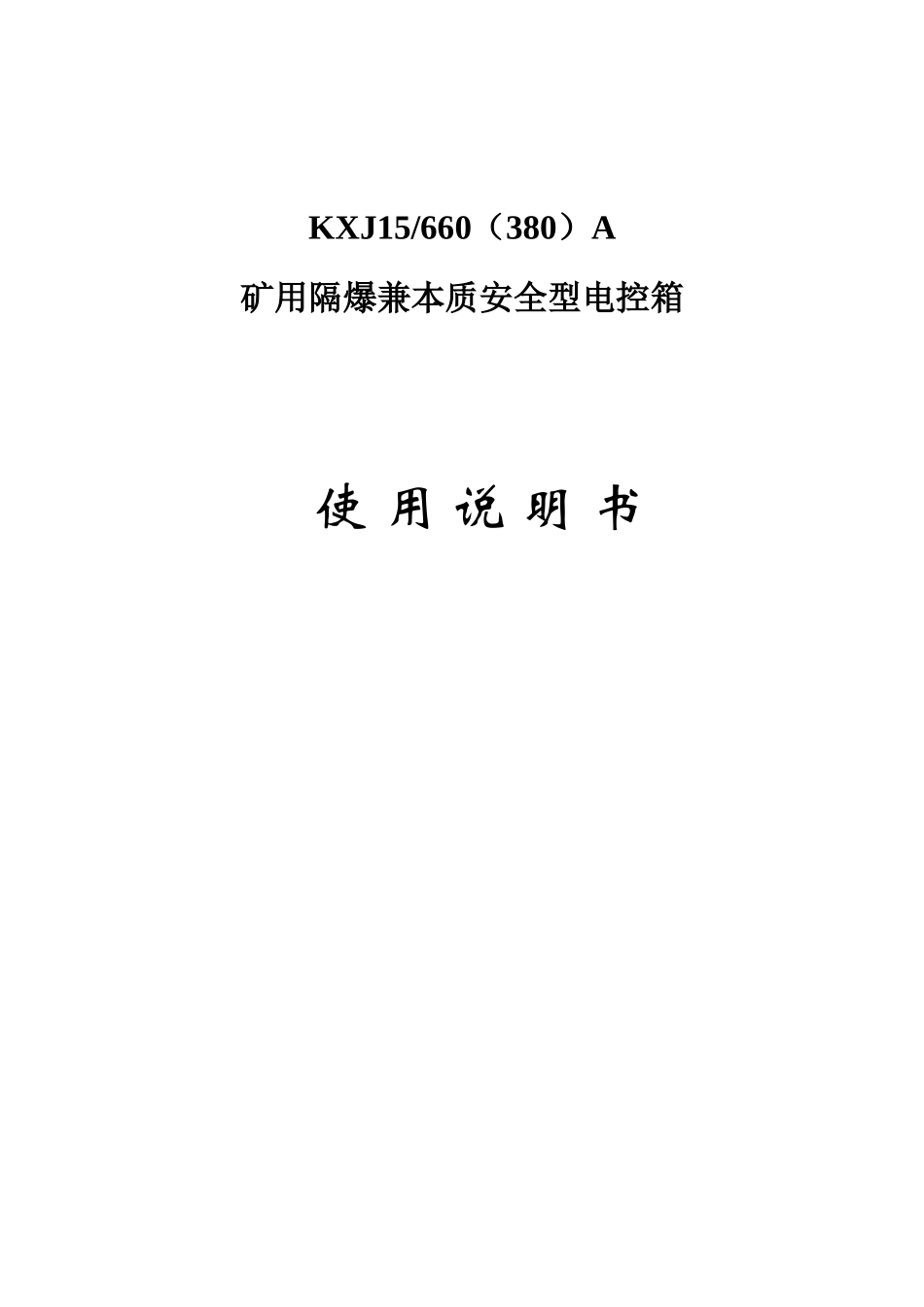

矿用隔爆兼本质安全型电控箱说明书VIP免费

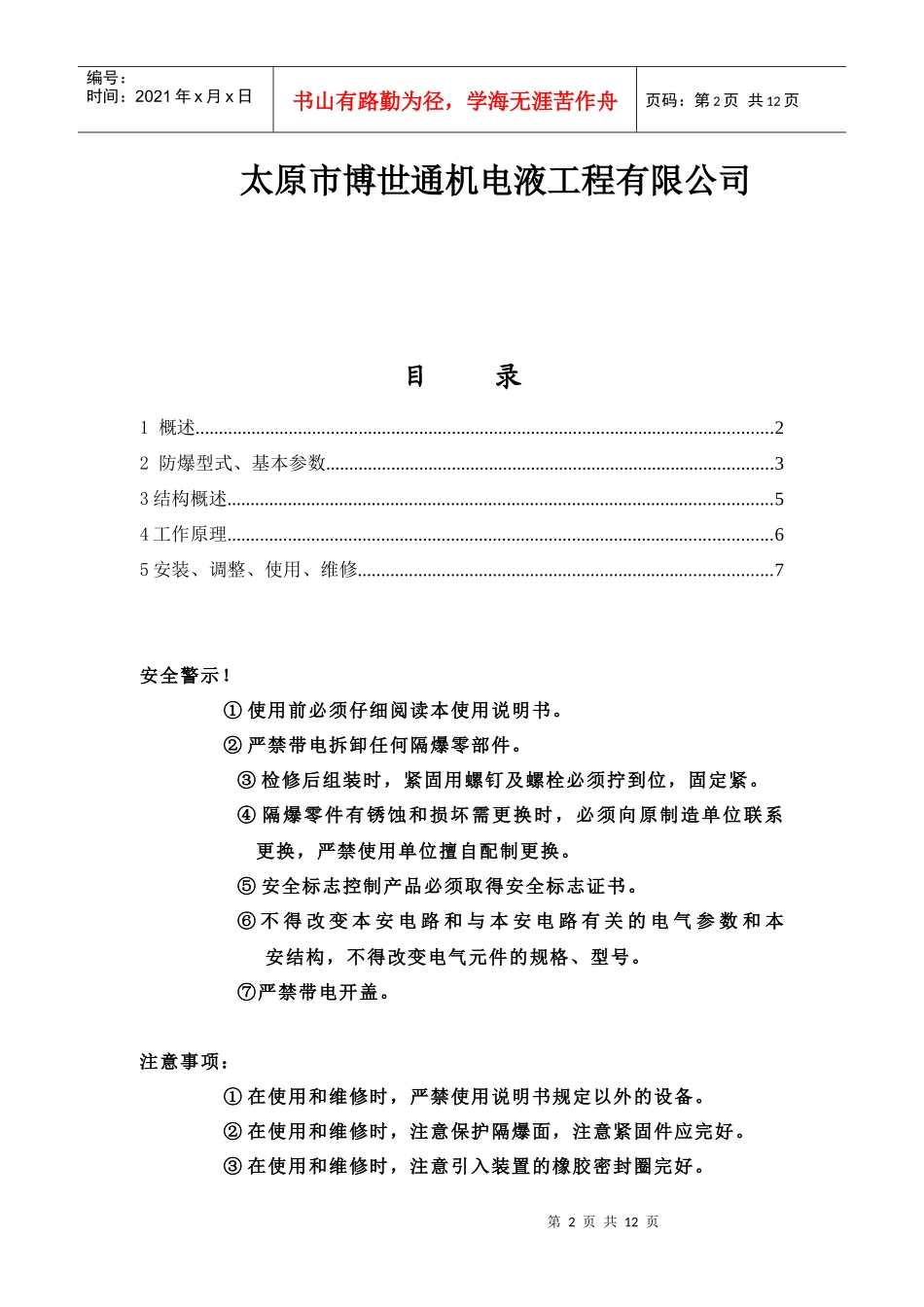

KXJ15/660（380）A矿用隔爆兼本质安全型电控箱使用说明书第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页太原市博世通机电液工程有限公司目录1概述............................................................................................................................22防爆型式、基本参数................................................................................................33结构概述.....................................................................................................................54工作原理.....................................................................................................................65安装、调整、使用、维修.........................................................................................7安全警示！①使用前必须仔细阅读本使用说明书。②严禁带电拆卸任何隔爆零部件。③检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。④隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。⑤安全标志控制产品必须取得安全标志证书。⑥不得改变本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。⑦严禁带电开盖。注意事项：①在使用和维修时，严禁使用说明书规定以外的设备。②在使用和维修时，注意保护隔爆面，注意紧固件应完好。③在使用和维修时，注意引入装置的橡胶密封圈完好。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页④不得随意与非经本安联检的设备关联使用。1概述1.1KXJ15/660（380）A矿用隔爆兼本质安全型电控箱（以下简称电控箱）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中。在交流50Hz，额定工作电压660V/380V条件下，能直接控制额定电流在15A以内的鼠笼型三相异步电动机，具有短路、过载、断相、漏电闭锁等保护功能，适用于煤矿井下小型电机的控制。本电控箱主要用于轮式防爆液压机械闸等的控制。1.2电控箱防爆性能按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2–2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4–2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的规定，制成隔爆兼本质安全型。1.3执行标准MT/T661-1997煤矿井下用电器设备通用技术条件、Q/BST003-2008《矿用隔爆兼本质安全型电控箱》。1.4使用条件电控箱应能在下列条件下正常工作：a)海拔不超过2000m；b)运行环境温度一般为0-40℃；c)周围空气相对湿度不大于96%（+25℃）；d)有瓦斯和煤尘爆炸危险的煤矿井下场所；e)与水平面的安装倾斜度不超过15°；f)在无显著摇动和冲击振动的环境；g)在无破坏性绝缘的气体或蒸汽的环境中；h)无滴水的地方；i)防护等级：IP54。第4页共12页第3页共12页额定电流（A）KXJ15/660（380）A隔爆兼本质安全型电控箱额定电压（V）设计序号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2防爆型式、基本参数2.1型式：隔爆兼本质安全型、防爆标志“Exd[ib]I”2.2型号：KXJ15/660（380）A2.3基本参数额定电压：AC660V/380V额定电流：15A额定频率：50Hz电压波动范围：75%～100%Ue本安参数:a)本安输出：U0:10.5V，I0:14mAb)C0:2.4μF，L0:165mH保护功能：过载保护，断相保护，短路保护，漏电闭锁保护耐压性能：能承受工频50Hz，历时1min的耐压试验，无击穿闪络现象。其电压值见表1。表1额定绝缘电压（V）Ui工频试验电压（交流有效值）V241000361000180200022020003802000第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页6602500接通与分断能力：见表2表2接通与分断能力使用类别额定工作电流A接通条件分断条件试验间隔时间S每次通电试验SI/IeU/Uecosφ±0.05试验次数I/IeUr/Uecosφ±0.05试验次数AC-3Ie≤100101.10.35100d81.10.3525c5-10≤0.5Ie＞1008a1.10.3...
