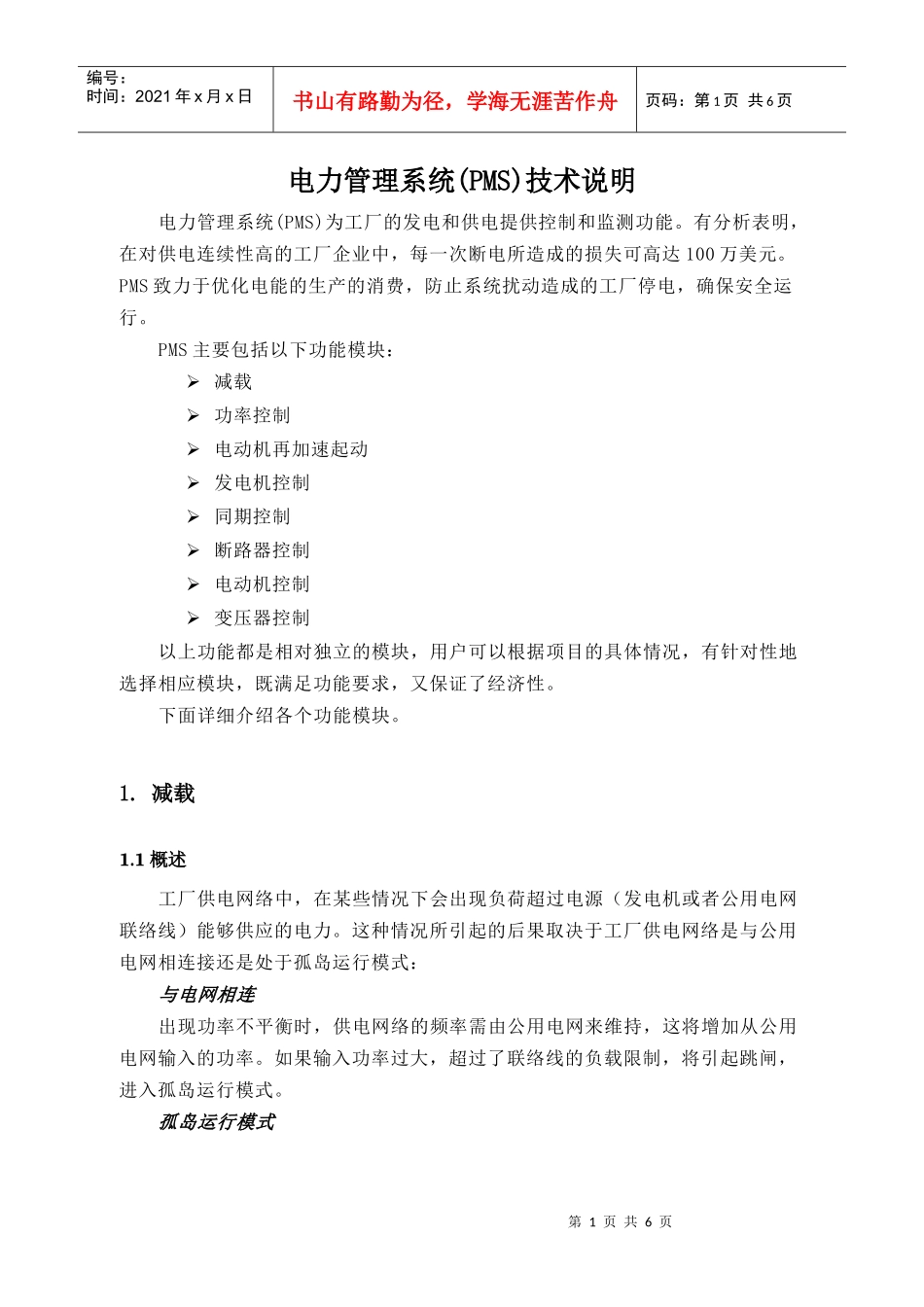

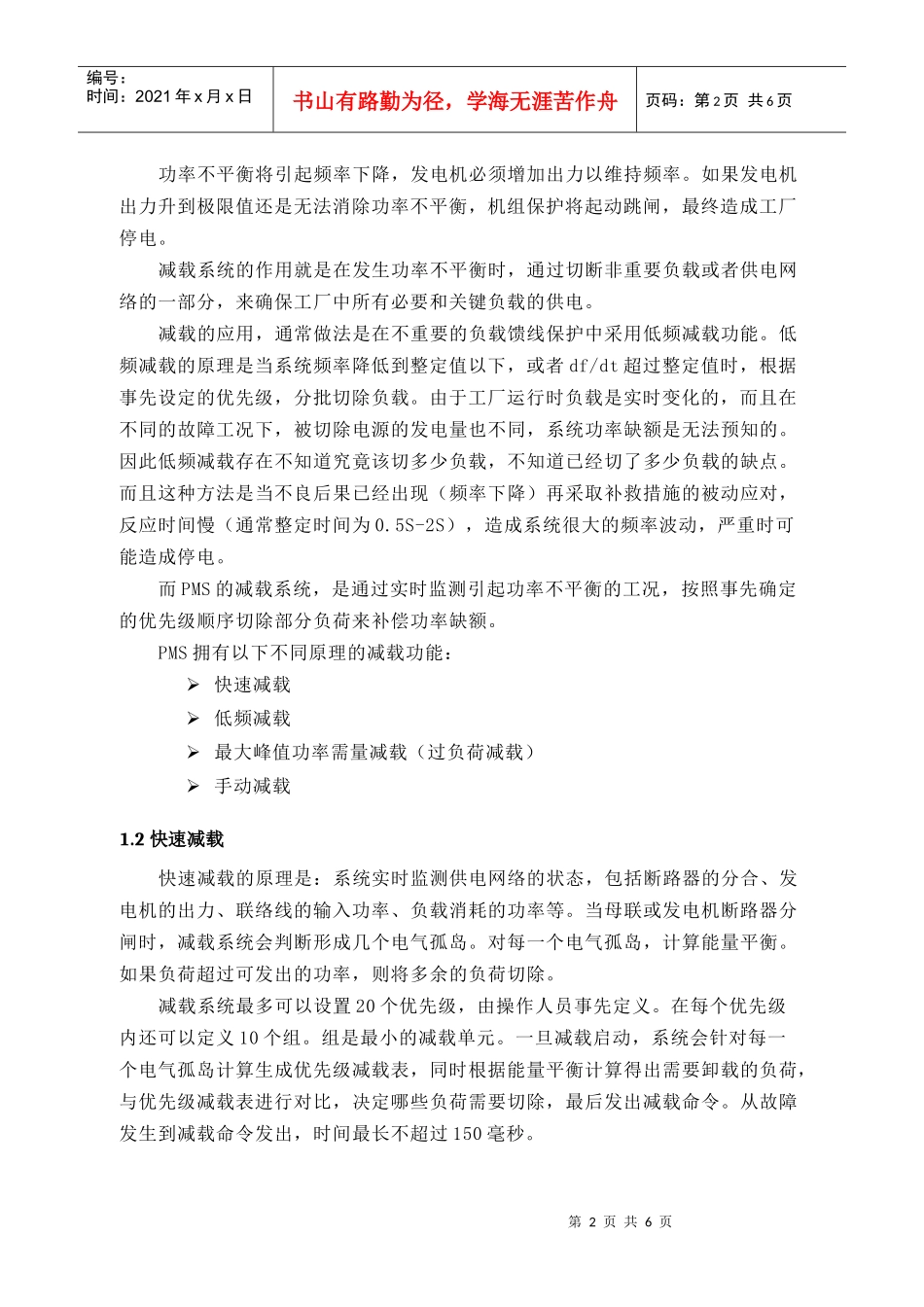

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电力管理系统(PMS)技术说明电力管理系统(PMS)为工厂的发电和供电提供控制和监测功能。有分析表明，在对供电连续性高的工厂企业中，每一次断电所造成的损失可高达100万美元。PMS致力于优化电能的生产的消费，防止系统扰动造成的工厂停电，确保安全运行。PMS主要包括以下功能模块：减载功率控制电动机再加速起动发电机控制同期控制断路器控制电动机控制变压器控制以上功能都是相对独立的模块，用户可以根据项目的具体情况，有针对性地选择相应模块，既满足功能要求，又保证了经济性。下面详细介绍各个功能模块。1.减载1.1概述工厂供电网络中，在某些情况下会出现负荷超过电源（发电机或者公用电网联络线）能够供应的电力。这种情况所引起的后果取决于工厂供电网络是与公用电网相连接还是处于孤岛运行模式：与电网相连出现功率不平衡时，供电网络的频率需由公用电网来维持，这将增加从公用电网输入的功率。如果输入功率过大，超过了联络线的负载限制，将引起跳闸，进入孤岛运行模式。孤岛运行模式第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页功率不平衡将引起频率下降，发电机必须增加出力以维持频率。如果发电机出力升到极限值还是无法消除功率不平衡，机组保护将起动跳闸，最终造成工厂停电。减载系统的作用就是在发生功率不平衡时，通过切断非重要负载或者供电网络的一部分，来确保工厂中所有必要和关键负载的供电。减载的应用，通常做法是在不重要的负载馈线保护中采用低频减载功能。低频减载的原理是当系统频率降低到整定值以下，或者df/dt超过整定值时，根据事先设定的优先级，分批切除负载。由于工厂运行时负载是实时变化的，而且在不同的故障工况下，被切除电源的发电量也不同，系统功率缺额是无法预知的。因此低频减载存在不知道究竟该切多少负载，不知道已经切了多少负载的缺点。而且这种方法是当不良后果已经出现（频率下降）再采取补救措施的被动应对，反应时间慢（通常整定时间为0.5S-2S），造成系统很大的频率波动，严重时可能造成停电。而PMS的减载系统，是通过实时监测引起功率不平衡的工况，按照事先确定的优先级顺序切除部分负荷来补偿功率缺额。PMS拥有以下不同原理的减载功能：快速减载低频减载最大峰值功率需量减载（过负荷减载）手动减载1.2快速减载快速减载的原理是：系统实时监测供电网络的状态，包括断路器的分合、发电机的出力、联络线的输入功率、负载消耗的功率等。当母联或发电机断路器分闸时，减载系统会判断形成几个电气孤岛。对每一个电气孤岛，计算能量平衡。如果负荷超过可发出的功率，则将多余的负荷切除。减载系统最多可以设置20个优先级，由操作人员事先定义。在每个优先级内还可以定义10个组。组是最小的减载单元。一旦减载启动，系统会针对每一个电气孤岛计算生成优先级减载表，同时根据能量平衡计算得出需要卸载的负荷，与优先级减载表进行对比，决定哪些负荷需要切除，最后发出减载命令。从故障发生到减载命令发出，时间最长不超过150毫秒。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页正是由于PMS实时监测系统的发电量和负荷水平，可以在电力不足时迅速准确地计算出功率缺额，保证了在最短的时间内切除不重要的负荷。这是一种通过预判主动采取应对措施的方法，有效避免了故障引起的频率波动和停电事故。1.3低频减载在PMS中，低频减载是作为快速减载的备用功能。当快速减载失败时，该功能会自动调用。启动减载的判据是频率的绝对值或者df/dt。1.4最大峰值功率需量减载（过负荷减载）在发电机组处于最大出力的情况下，如果从公用电网联络线输入的功率超过了供电合同约定的最大值，PMS会自动根据优先级切除负载。操作人员可以不激活此功能，也可以决定自动减载执行到哪个优先级。某些优先级的负荷可以不参与最大峰值功率需量减载。在时间允许的前提下，在执行减载命令之前会发出报警信号提醒采取相应措施。1.5手动减载操作人员...
