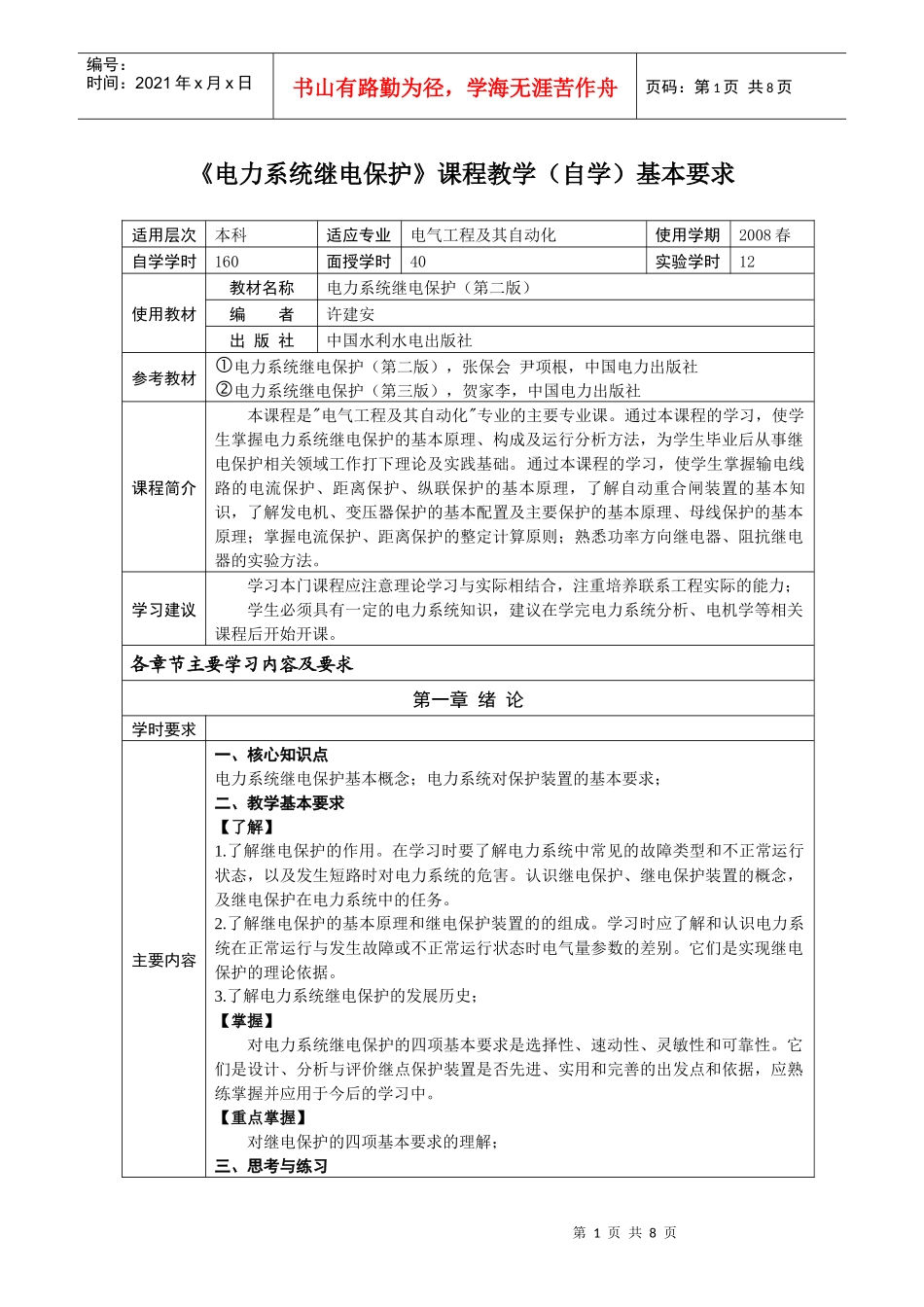

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《电力系统继电保护》课程教学（自学）基本要求适用层次本科适应专业电气工程及其自动化使用学期2008春自学学时160面授学时40实验学时12使用教材教材名称电力系统继电保护（第二版）编者许建安出版社中国水利水电出版社参考教材电力系统继电保护（第二版），张保会尹项根，中国电力出版社电力系统继电保护（第三版），贺家李，中国电力出版社课程简介本课程是"电气工程及其自动化"专业的主要专业课。通过本课程的学习，使学生掌握电力系统继电保护的基本原理、构成及运行分析方法，为学生毕业后从事继电保护相关领域工作打下理论及实践基础。通过本课程的学习，使学生掌握输电线路的电流保护、距离保护、纵联保护的基本原理，了解自动重合闸装置的基本知识，了解发电机、变压器保护的基本配置及主要保护的基本原理、母线保护的基本原理；掌握电流保护、距离保护的整定计算原则；熟悉功率方向继电器、阻抗继电器的实验方法。学习建议学习本门课程应注意理论学习与实际相结合，注重培养联系工程实际的能力；学生必须具有一定的电力系统知识，建议在学完电力系统分析、电机学等相关课程后开始开课。各章节主要学习内容及要求第一章绪论学时要求主要内容一、核心知识点电力系统继电保护基本概念；电力系统对保护装置的基本要求；二、教学基本要求【了解】1.了解继电保护的作用。在学习时要了解电力系统中常见的故障类型和不正常运行状态，以及发生短路时对电力系统的危害。认识继电保护、继电保护装置的概念，及继电保护在电力系统中的任务。2.了解继电保护的基本原理和继电保护装置的的组成。学习时应了解和认识电力系统在正常运行与发生故障或不正常运行状态时电气量参数的差别。它们是实现继电保护的理论依据。3.了解电力系统继电保护的发展历史；【掌握】对电力系统继电保护的四项基本要求是选择性、速动性、灵敏性和可靠性。它们是设计、分析与评价继点保护装置是否先进、实用和完善的出发点和依据，应熟练掌握并应用于今后的学习中。【重点掌握】对继电保护的四项基本要求的理解；三、思考与练习第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页参考资料教材习题：1.21.51.81.9上交作业备注思考：1.2，1.5，1.8，1.9请参考张保会主编教材第二章电网的电流保护学时要求主要内容一、核心知识点电流继电器动作电流；电流继电器返回电流；继电特性；返回系数；相间短路电流保护；三段式电流保护基本原理、整定原则、整定计算、原理接线；相间短路电流保护接线方式及各自特点；功率方向继电器工作原理；功率方向继电器最大灵敏角；90度接线；中性点直接接地方式；消弧线圈补偿方式；二、教学基本要求【了解】1.了解继电器的有关概念---动作、返回、动作电流、返回电流、返回系数、继电特性等。2.了解并认识在双侧电源网络中继电保护动作带有方向性的必要性。3.了解电力系统中性点的接地方式，掌握中性点直接接地电网发生单相接地短路时，零序电流、零序电压的分布。在学习中首先要弄清楚零序电流与零序电压的参考方向；其次，掌握中性点直接接地电网发生单相接地短路时，零序电流、零序电压的大小及相位关系。4.了解应用于中性点直接接地电网中三段式零序电流保护的原理、整定原则及计算方法，并将它同相间短路的三段式电流保护相对照，找出它们之间的异同，以便加深理解和记忆。5.了解中性点非直接接地系统中发生单相接地时的特点，各处零序电流的特点；6.了解经消弧线圈接地系统中，消弧线圈补偿方式以及各自特点。【掌握】1.掌握相间短路电流保护的基本接线方式及其特点与应用范围。要求会画原理接线图。2.熟练掌握方向元件（功率方向继电器）的工作原理、构造及动作特性。学习中首先要弄清楚电压电流的参考方向是如何规定的，以及参考方向与实际方向之间的关系。其次，要了解并认识电力系统正常运行及发生故障时电压电流之间的相位关系。并掌握有关功率方向继电器的最大灵敏角、内角和死区等基本概念。3.掌握方向性电流保护优点及存在的问题...
