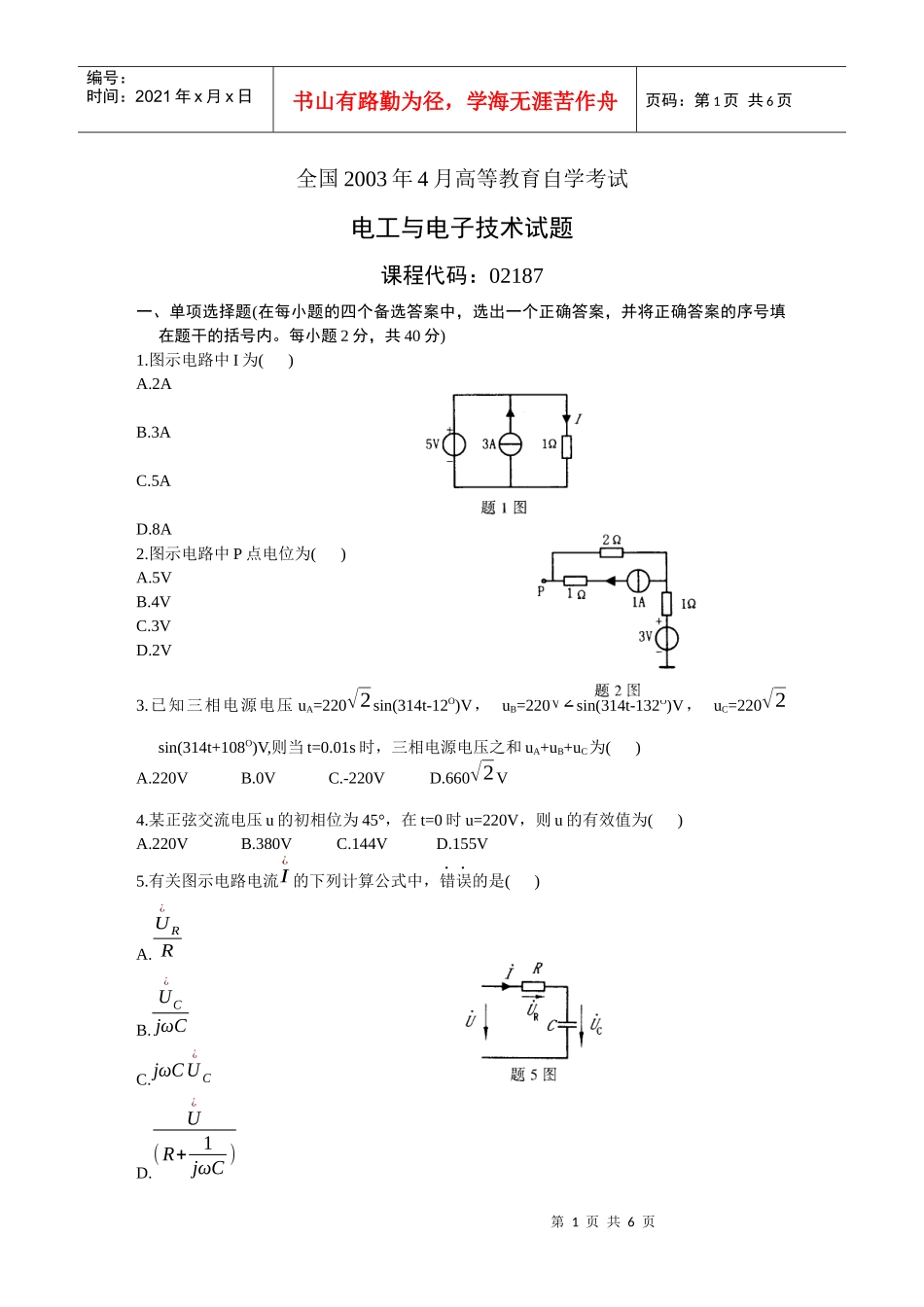

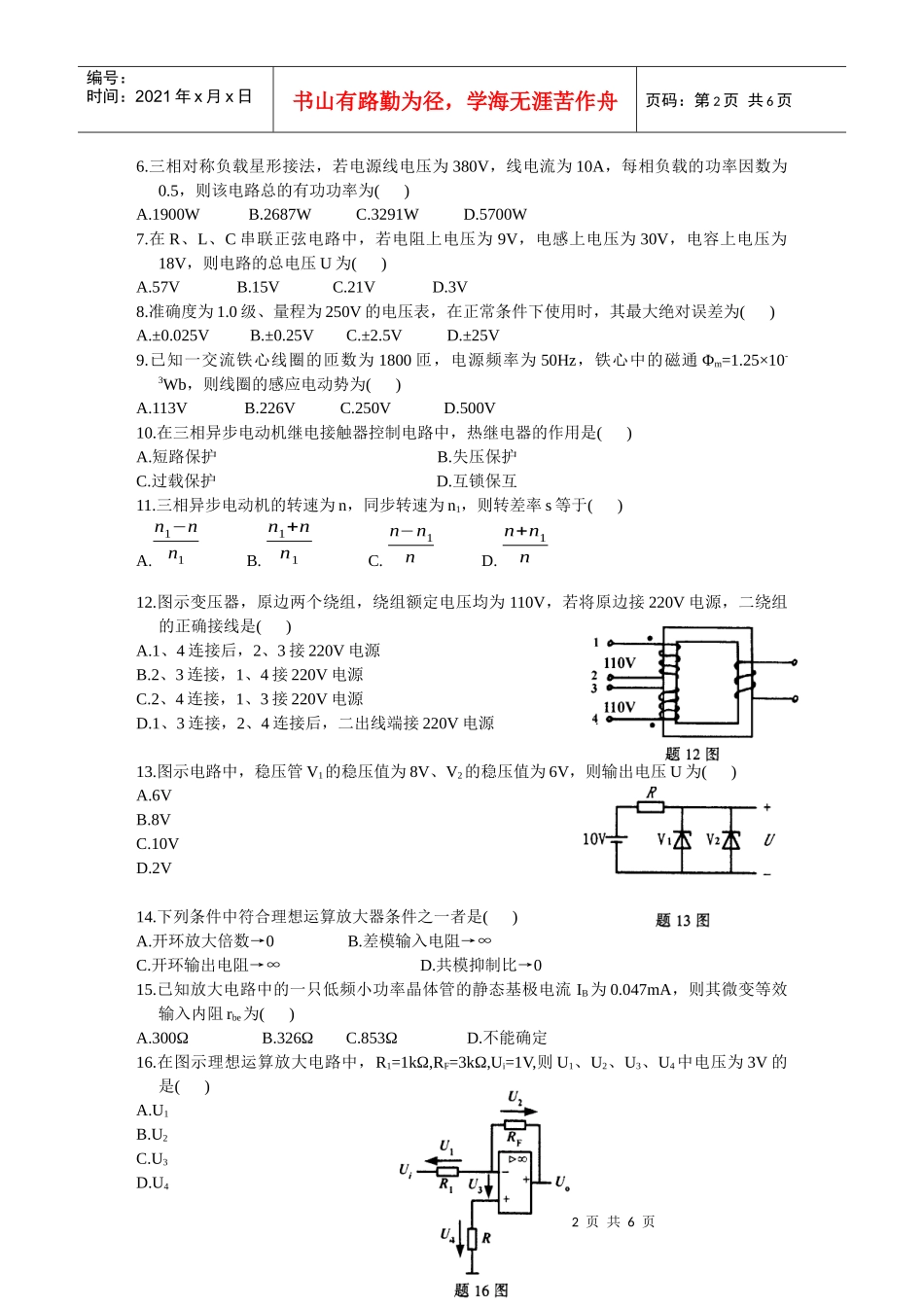

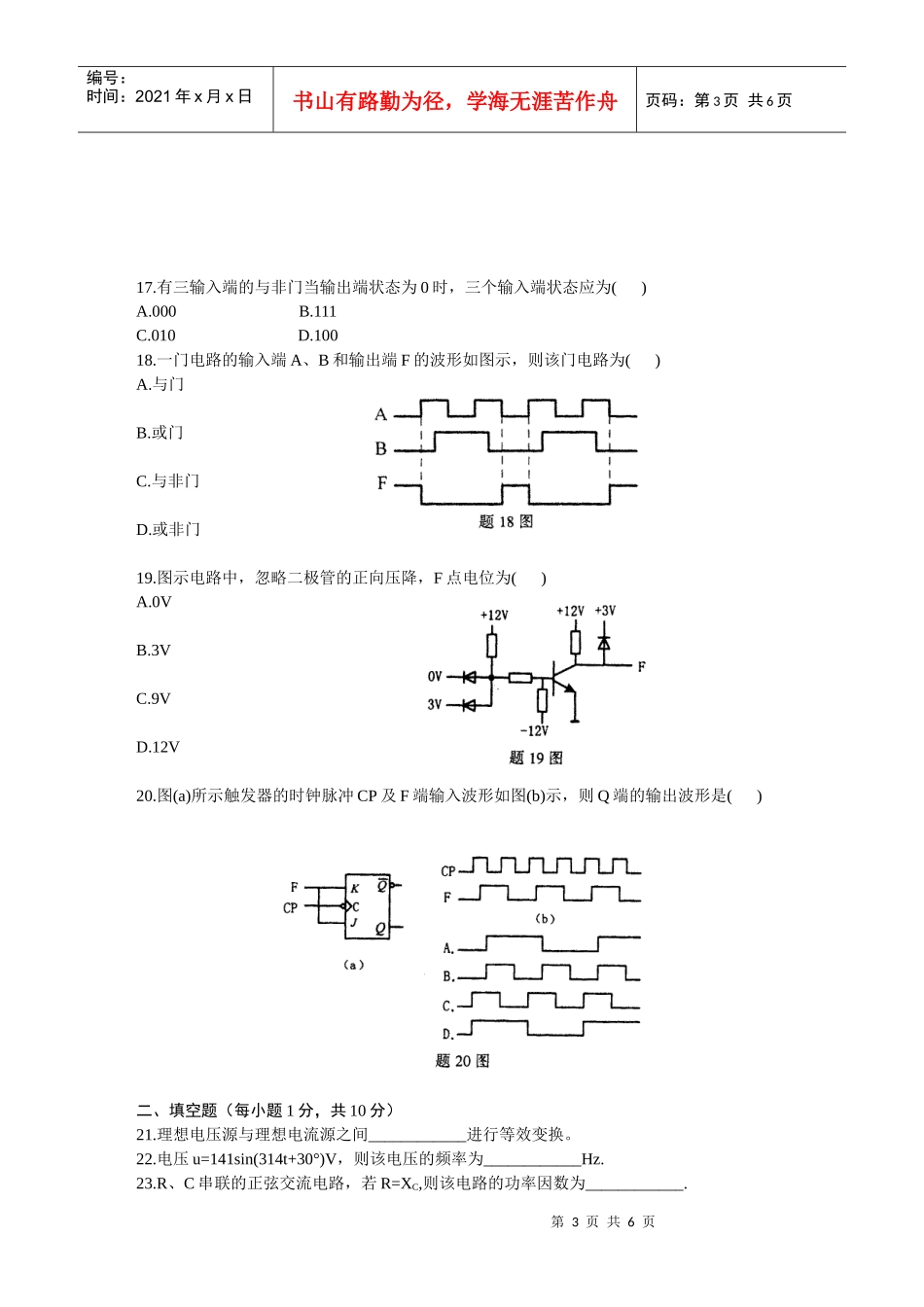

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页全国2003年4月高等教育自学考试电工与电子技术试题课程代码:02187一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。每小题2分,共40分)1.图示电路中I为()A.2AB.3AC.5AD.8A2.图示电路中P点电位为()A.5VB.4VC.3VD.2V3.已知三相电源电压uA=220√2sin(314t-12O)V,uB=220√2sin(314t-132O)V,uC=220√2sin(314t+108O)V,则当t=0.01s时,三相电源电压之和uA+uB+uC为()A.220VB.0VC.-220VD.660√2V4.某正弦交流电压u的初相位为45°,在t=0时u=220V,则u的有效值为()A.220VB.380VC.144VD.155V5.有关图示电路电流I¿的下列计算公式中,错误的是()A.U¿RRB.U¿CjωCC.jωCU¿CD.U¿(R+1jωC)第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页6.三相对称负载星形接法,若电源线电压为380V,线电流为10A,每相负载的功率因数为0.5,则该电路总的有功功率为()A.1900WB.2687WC.3291WD.5700W7.在R、L、C串联正弦电路中,若电阻上电压为9V,电感上电压为30V,电容上电压为18V,则电路的总电压U为()A.57VB.15VC.21VD.3V8.准确度为1.0级、量程为250V的电压表,在正常条件下使用时,其最大绝对误差为()A.±0.025VB.±0.25VC.±2.5VD.±25V9.已知一交流铁心线圈的匝数为1800匝,电源频率为50Hz,铁心中的磁通Φm=1.25×10-3Wb,则线圈的感应电动势为()A.113VB.226VC.250VD.500V10.在三相异步电动机继电接触器控制电路中,热继电器的作用是()A.短路保护B.失压保护C.过载保护D.互锁保互11.三相异步电动机的转速为n,同步转速为n1,则转差率s等于()A.n1−nn1B.n1+nn1C.n−n1nD.n+n1n12.图示变压器,原边两个绕组,绕组额定电压均为110V,若将原边接220V电源,二绕组的正确接线是()A.1、4连接后,2、3接220V电源B.2、3连接,1、4接220V电源C.2、4连接,1、3接220V电源D.1、3连接,2、4连接后,二出线端接220V电源13.图示电路中,稳压管V1的稳压值为8V、V2的稳压值为6V,则输出电压U为()A.6VB.8VC.10VD.2V14.下列条件中符合理想运算放大器条件之一者是()A.开环放大倍数→0B.差模输入电阻→∞C.开环输出电阻→∞D.共模抑制比→015.已知放大电路中的一只低频小功率晶体管的静态基极电流IB为0.047mA,则其微变等效输入内阻rbe为()A.300ΩB.326ΩC.853ΩD.不能确定16.在图示理想运算放大电路中,R1=1kΩ,RF=3kΩ,Ui=1V,则U1、U2、U3、U4中电压为3V的是()A.U1B.U2C.U3D.U4第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页17.有三输入端的与非门当输出端状态为0时,三个输入端状态应为()A.000B.111C.010D.10018.一门电路的输入端A、B和输出端F的波形如图示,则该门电路为()A.与门B.或门C.与非门D.或非门19.图示电路中,忽略二极管的正向压降,F点电位为()A.0VB.3VC.9VD.12V20.图(a)所示触发器的时钟脉冲CP及F端输入波形如图(b)示,则Q端的输出波形是()二、填空题(每小题1分,共10分)21.理想电压源与理想电流源之间____________进行等效变换。22.电压u=141sin(314t+30°)V,则该电压的频率为____________Hz.23.R、C串联的正弦交流电路,若R=XC,则该电路的功率因数为____________.第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页24.若电源电压有效值保持不变而频率提高时,则R、C串联正弦交流电路的电流有效值将____________.25.负载三角形连接的三相对称电路,每相负载阻抗均为1060°Ω,电源的线电压有效值为380V,则线电流有效值为____________A.26.R、L串联正弦交流电路,已知总电压与总电流的相位差为30°,感抗XL=100Ω,电阻R=____________Ω.27.由N沟道场效应管和P沟通场效应管互补构成的集成门电路称为____________门电路。28.单相桥式整流电路,负载电阻为100Ω,输出电压平均值为10V,则流过每个整流二极管的平均电流为____________A.29.电路如图示,其输出端F的逻辑状态为____________.30.或非门电路输入都为逻辑1时,输出...
