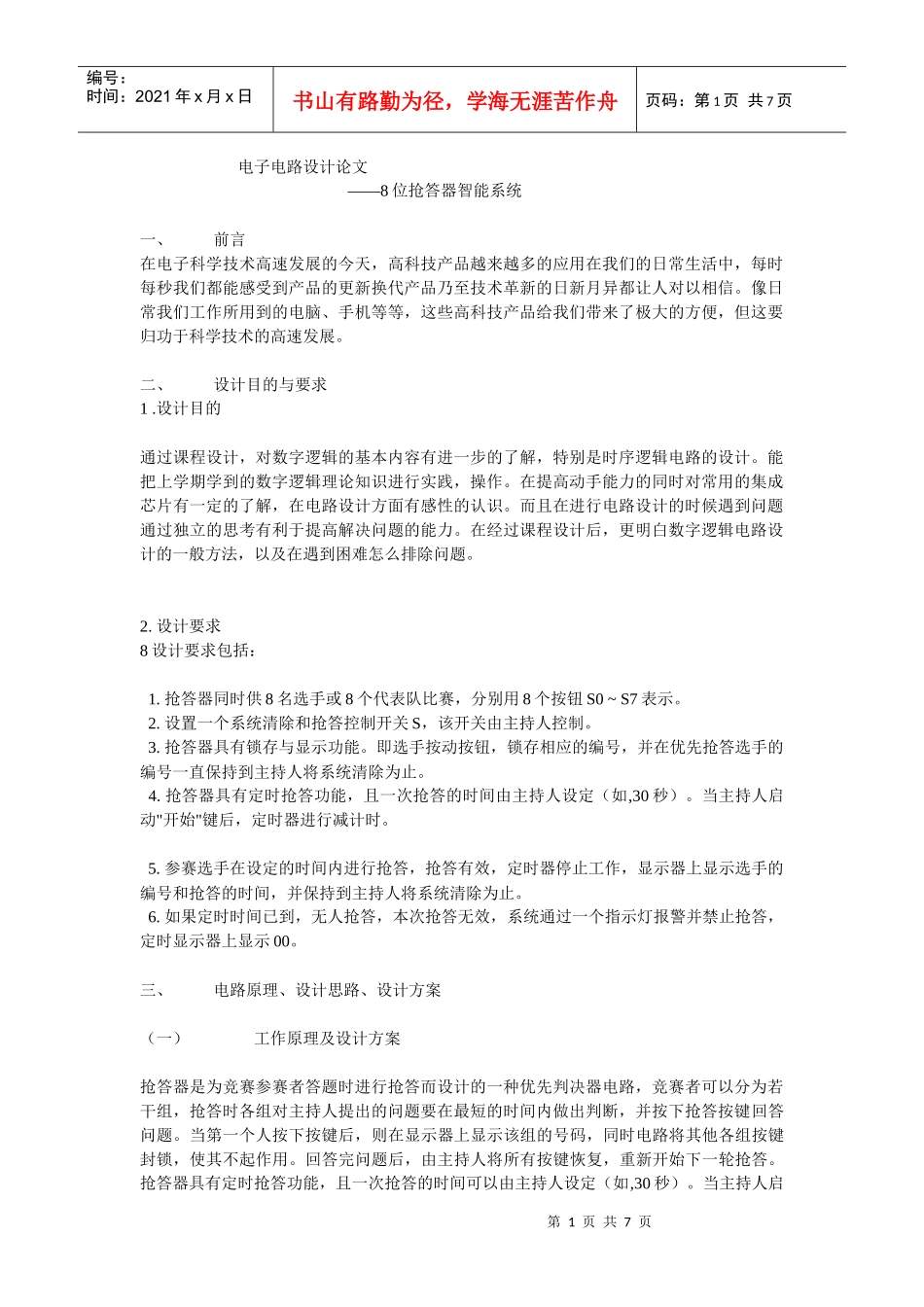

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电子电路设计论文——8位抢答器智能系统一、前言在电子科学技术高速发展的今天，高科技产品越来越多的应用在我们的日常生活中，每时每秒我们都能感受到产品的更新换代产品乃至技术革新的日新月异都让人对以相信。像日常我们工作所用到的电脑、手机等等，这些高科技产品给我们带来了极大的方便，但这要归功于科学技术的高速发展。二、设计目的与要求1.设计目的通过课程设计，对数字逻辑的基本内容有进一步的了解，特别是时序逻辑电路的设计。能把上学期学到的数字逻辑理论知识进行实践，操作。在提高动手能力的同时对常用的集成芯片有一定的了解，在电路设计方面有感性的认识。而且在进行电路设计的时候遇到问题通过独立的思考有利于提高解决问题的能力。在经过课程设计后，更明白数字逻辑电路设计的一般方法，以及在遇到困难怎么排除问题。2.设计要求8设计要求包括：1.抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0~S7表示。2.设置一个系统清除和抢答控制开关S，该开关由主持人控制。3.抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。4.抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如,30秒）。当主持人启动"开始"键后，定时器进行减计时。5.参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。6.如果定时时间已到，无人抢答，本次抢答无效，系统通过一个指示灯报警并禁止抢答，定时显示器上显示00。三、电路原理、设计思路、设计方案（一）工作原理及设计方案抢答器是为竞赛参赛者答题时进行抢答而设计的一种优先判决器电路，竞赛者可以分为若干组，抢答时各组对主持人提出的问题要在最短的时间内做出判断，并按下抢答按键回答问题。当第一个人按下按键后，则在显示器上显示该组的号码，同时电路将其他各组按键封锁，使其不起作用。回答完问题后，由主持人将所有按键恢复，重新开始下一轮抢答。抢答器具有定时抢答功能，且一次抢答的时间可以由主持人设定（如,30秒）。当主持人启第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页动"开始"键后，定时器进行减计时。参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。如果定时时间已到，无人抢答，本次抢答无效，系统通过一个指示灯报警并禁止抢答，定时显示器上显示00。因此要完成抢答器的逻辑功能，该电路至少应包括输入开关、数字显示、判别组控制以及组号锁存等部分。2.设计思路1.抢答器供8名选手比赛，分别用8个按钮S0~S7表示。这个功能只需要通过管脚分配把按钮分配到实验版上的拨动开SW0到SW7关，让每个选手拨动开关后产生相应的信号就可以了。不同的选手拨动按钮发出信号通过74LS148编码器进行编码，编码后输出信号进行下一步的译码和锁存。2.设置一个系统清除和抢答控制开关S，该开关由主持人控制。在这里首先通过管脚分配把开关S分配到相应一个拨动开关，这个就是开关SW16。该开关联系到一个相应的线路，这个线路通过与非门连接其他信号，从而达到清零的功能。3.抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。74LS373具有锁存功能，可以在一个选手按下按钮后进行锁存，其他的选手不能在抢答。锁存相应的编号时，由于编码器编的是从0到7，如果0号选手抢答，与清零的时候可能造成混淆，所以要加上加法器，对编码器的0到7都加上1。加法器是用74LS83这样在后面的74LS47译码器上就可以显示1到8的号码。4.抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如,30秒）。当主持人启动"开始"键后，定时器进行减计时。74LS192具有减法功能，通过使用74LS192可以对设定的时间进行自减。只需要给定74LS192秒脉冲就可以。同时74LS192结合74LS47可以对所设定的抢答时间...
