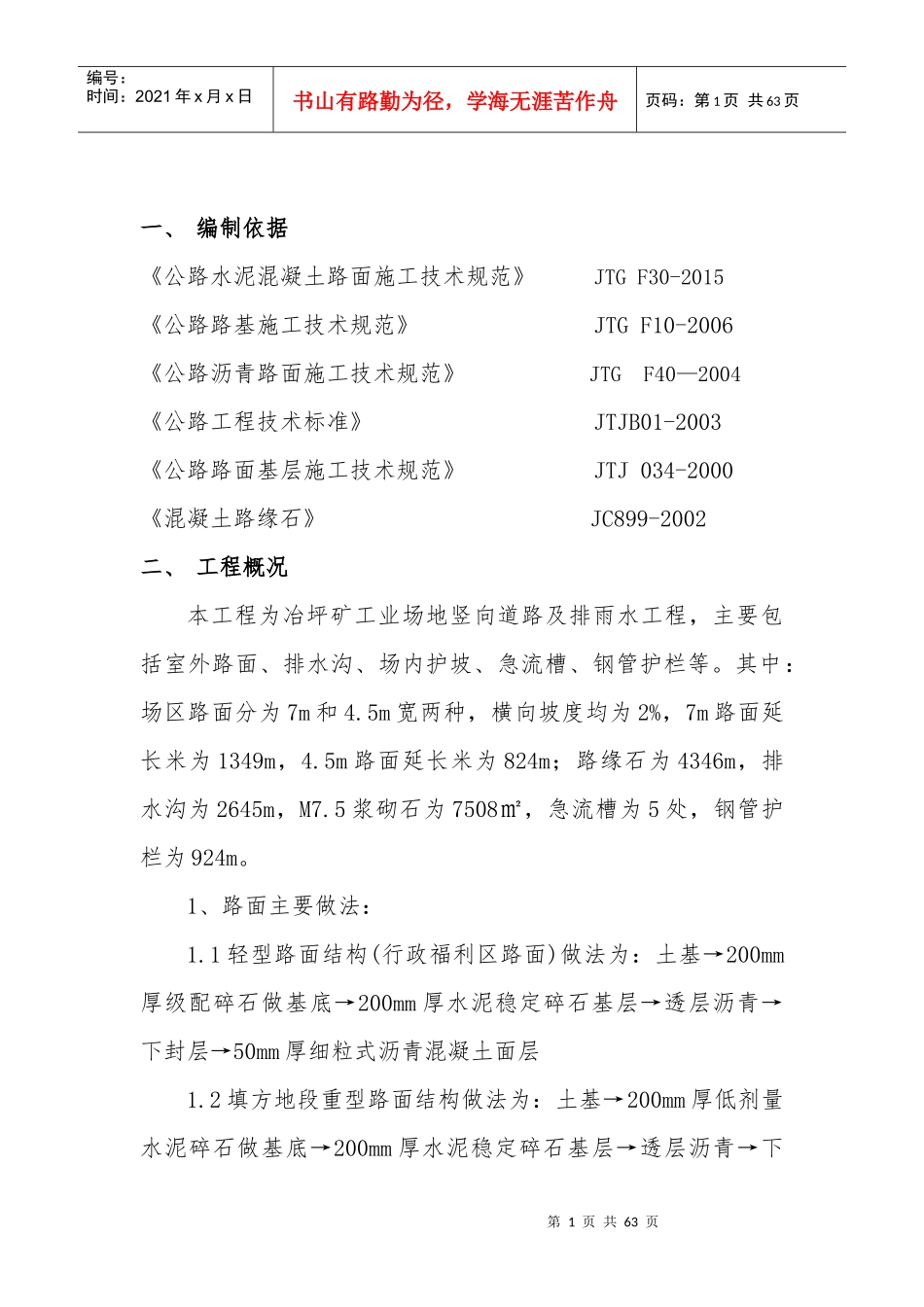

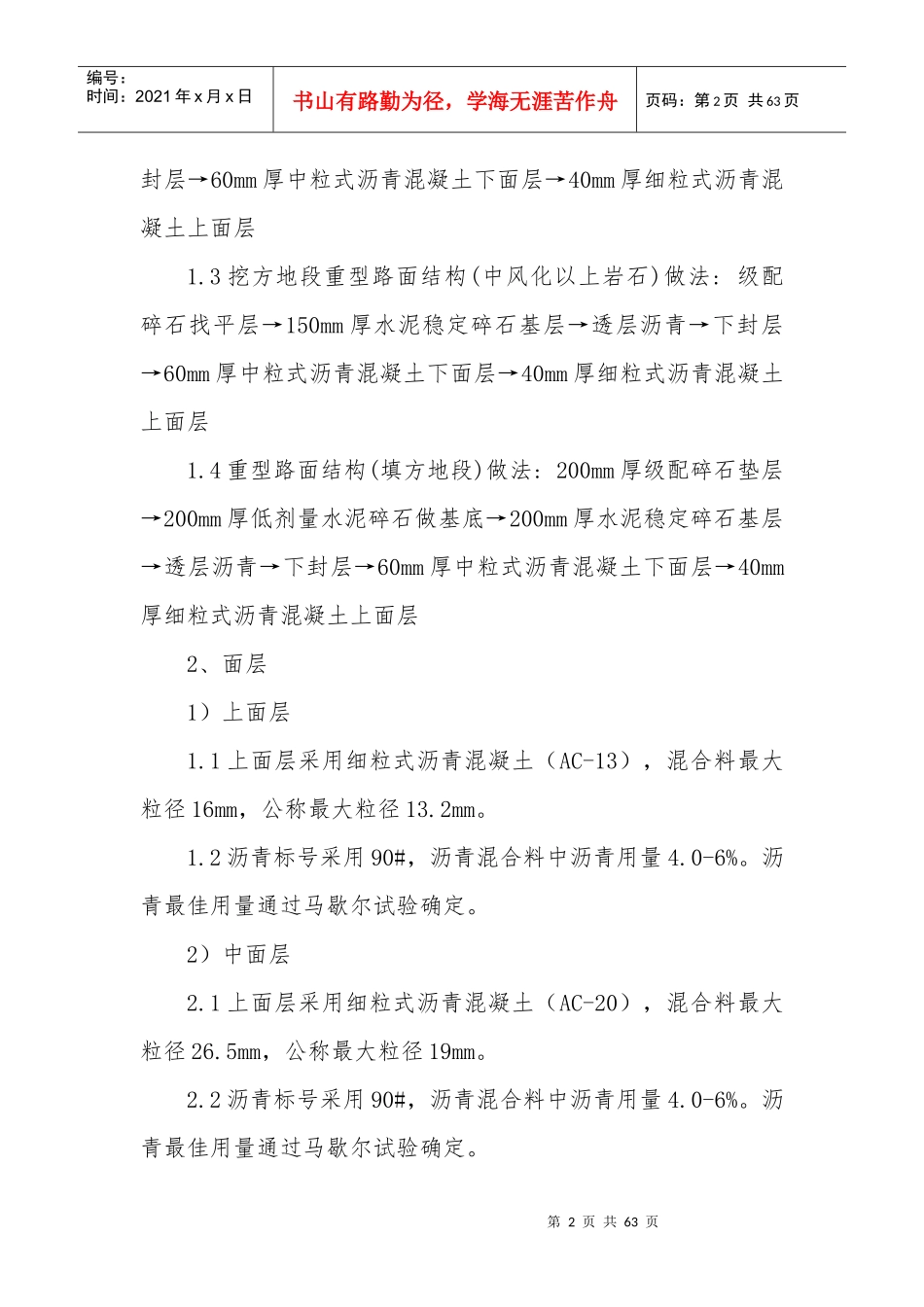

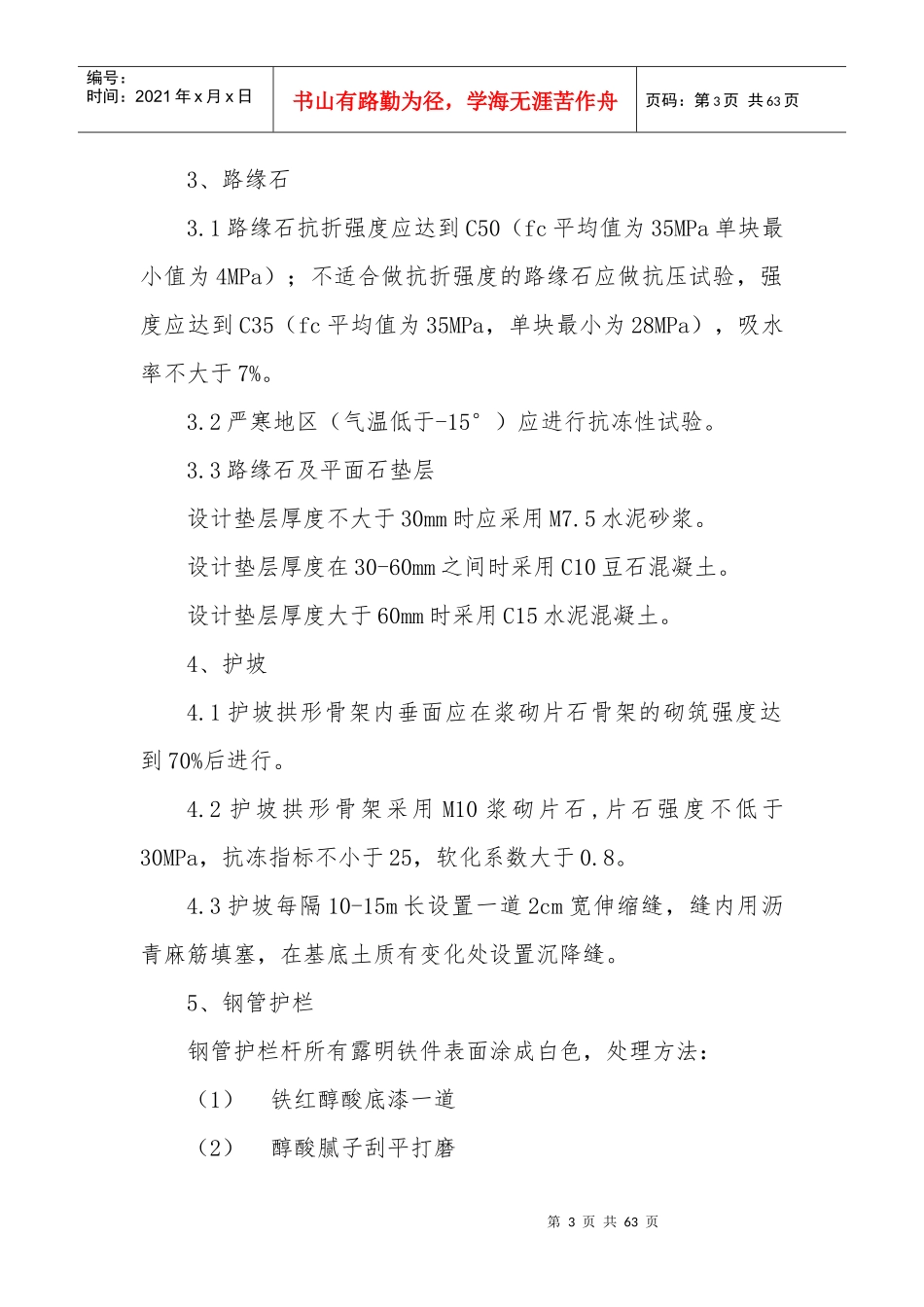

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页一、编制依据《公路水泥混凝土路面施工技术规范》JTGF30-2015《公路路基施工技术规范》JTGF10-2006《公路沥青路面施工技术规范》JTGF40—2004《公路工程技术标准》JTJB01-2003《公路路面基层施工技术规范》JTJ034-2000《混凝土路缘石》JC899-2002二、工程概况本工程为冶坪矿工业场地竖向道路及排雨水工程，主要包括室外路面、排水沟、场内护坡、急流槽、钢管护栏等。其中：场区路面分为7m和4.5m宽两种，横向坡度均为2%，7m路面延长米为1349m，4.5m路面延长米为824m；路缘石为4346m，排水沟为2645m，M7.5浆砌石为7508㎡，急流槽为5处，钢管护栏为924m。1、路面主要做法：1.1轻型路面结构(行政福利区路面)做法为：土基→200mm厚级配碎石做基底→200mm厚水泥稳定碎石基层→透层沥青→下封层→50mm厚细粒式沥青混凝土面层1.2填方地段重型路面结构做法为：土基→200mm厚低剂量水泥碎石做基底→200mm厚水泥稳定碎石基层→透层沥青→下第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页封层→60mm厚中粒式沥青混凝土下面层→40mm厚细粒式沥青混凝土上面层1.3挖方地段重型路面结构(中风化以上岩石)做法:级配碎石找平层→150mm厚水泥稳定碎石基层→透层沥青→下封层→60mm厚中粒式沥青混凝土下面层→40mm厚细粒式沥青混凝土上面层1.4重型路面结构(填方地段)做法:200mm厚级配碎石垫层→200mm厚低剂量水泥碎石做基底→200mm厚水泥稳定碎石基层→透层沥青→下封层→60mm厚中粒式沥青混凝土下面层→40mm厚细粒式沥青混凝土上面层2、面层1）上面层1.1上面层采用细粒式沥青混凝土（AC-13），混合料最大粒径16mm，公称最大粒径13.2mm。1.2沥青标号采用90#，沥青混合料中沥青用量4.0-6%。沥青最佳用量通过马歇尔试验确定。2）中面层2.1上面层采用细粒式沥青混凝土（AC-20），混合料最大粒径26.5mm，公称最大粒径19mm。2.2沥青标号采用90#，沥青混合料中沥青用量4.0-6%。沥青最佳用量通过马歇尔试验确定。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页3、路缘石3.1路缘石抗折强度应达到C50（fc平均值为35MPa单块最小值为4MPa）；不适合做抗折强度的路缘石应做抗压试验，强度应达到C35（fc平均值为35MPa，单块最小为28MPa），吸水率不大于7%。3.2严寒地区（气温低于-15°）应进行抗冻性试验。3.3路缘石及平面石垫层设计垫层厚度不大于30mm时应采用M7.5水泥砂浆。设计垫层厚度在30-60mm之间时采用C10豆石混凝土。设计垫层厚度大于60mm时采用C15水泥混凝土。4、护坡4.1护坡拱形骨架内垂面应在浆砌片石骨架的砌筑强度达到70%后进行。4.2护坡拱形骨架采用M10浆砌片石,片石强度不低于30MPa，抗冻指标不小于25，软化系数大于0.8。4.3护坡每隔10-15m长设置一道2cm宽伸缩缝，缝内用沥青麻筋填塞，在基底土质有变化处设置沉降缝。5、钢管护栏钢管护栏杆所有露明铁件表面涂成白色，处理方法：（1）铁红醇酸底漆一道（2）醇酸腻子刮平打磨第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页（3）过氯乙烯磁漆五道（4）过氯乙烯清漆一道6、路面基层、底基层6.1、基层6.1.1采用水泥稳定碎石基层，水泥标号采用32.5级普通硅酸盐水泥，基层压实度≥98%，7天无侧限抗压强度2.5-5MPa，水泥剂量一般为4%-6%，集料公称最大粒径宜为26.5mm或31.5mm，小于0.075mm的细粒含量不得大于5%；小于4.75mm的颗粒含量不宜大于50%。液限应小于28%。塑性指数应小于9.6.2、底基层6.2.1采用低剂量水泥碎石底基层，水泥标号采用32.5级普通硅酸盐水泥，基层压实度≥96%，7天无侧限抗压强度1.5-2.5MPa，水泥剂量为3%；底基层采用悬浮密实型，级配参见设计说明。七、路面垫层采用级配碎石垫层，其集料级配组成符合颗粒组成范围表。八、路基为了保证路基路面的整体稳定性，路基压实度按《公路工程技术标准》JTJB01-2003中重型压实标准执行。场内次干道第5页共63页第4页共63页编号：时间：2021年x月x日书...
