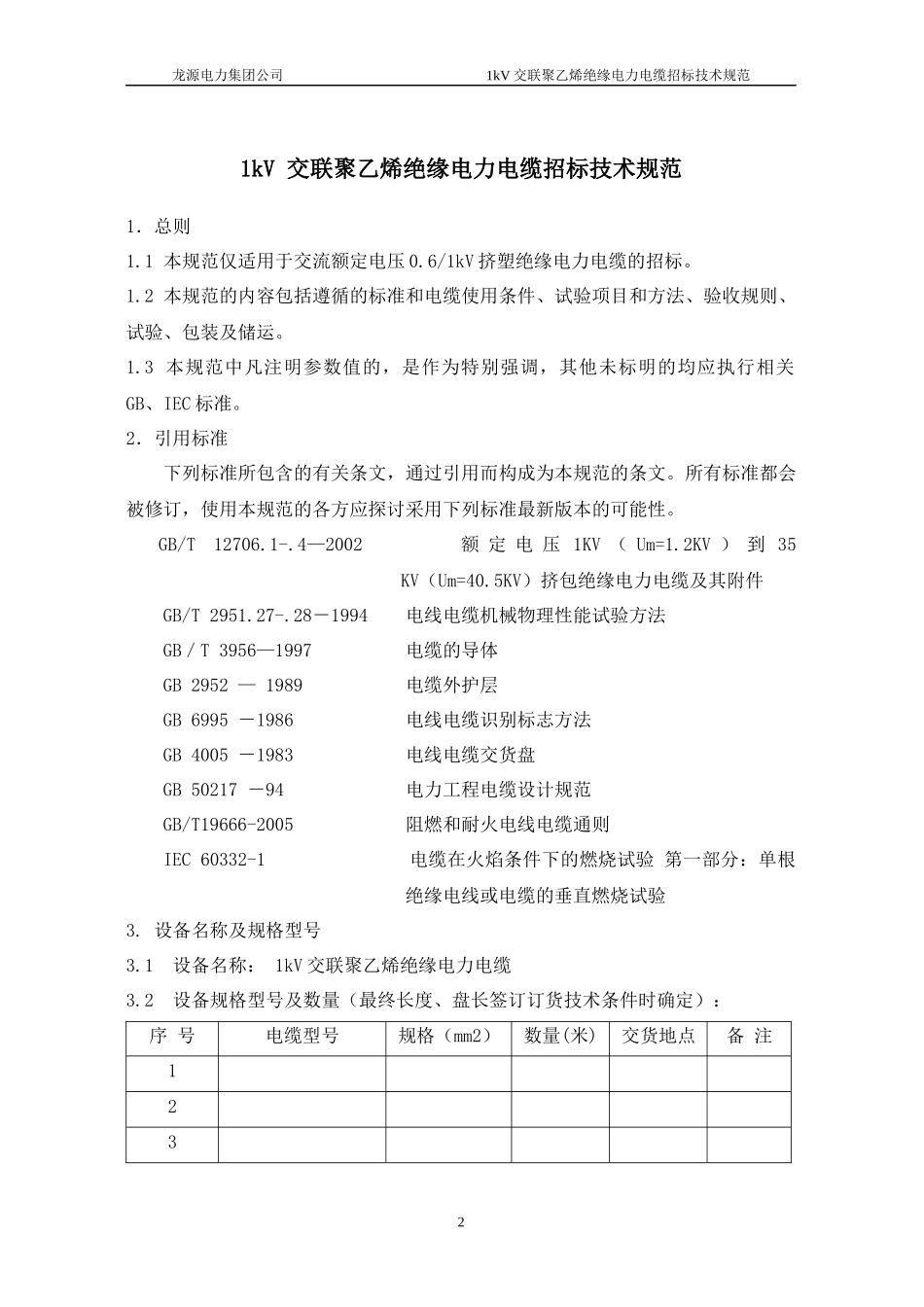

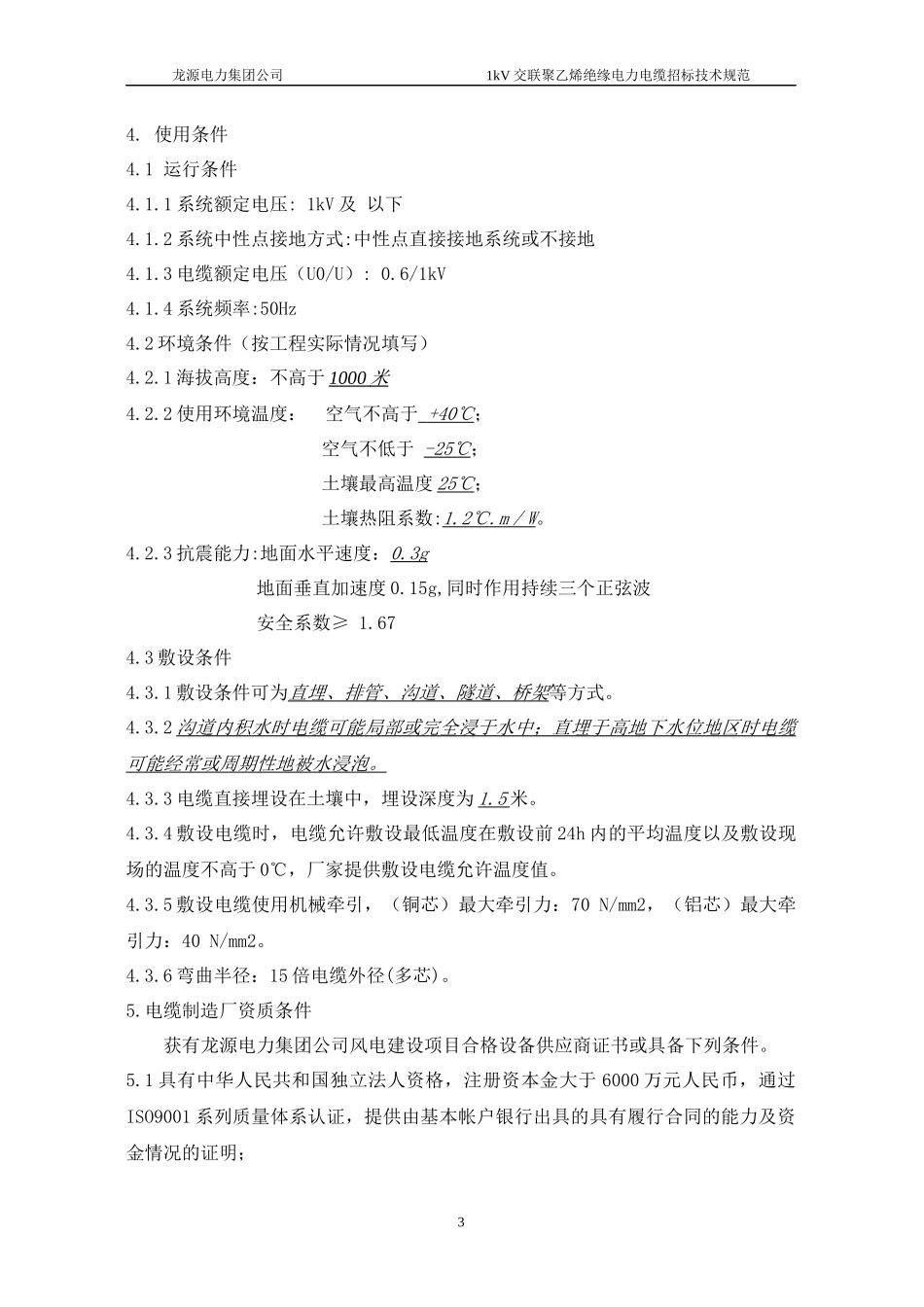

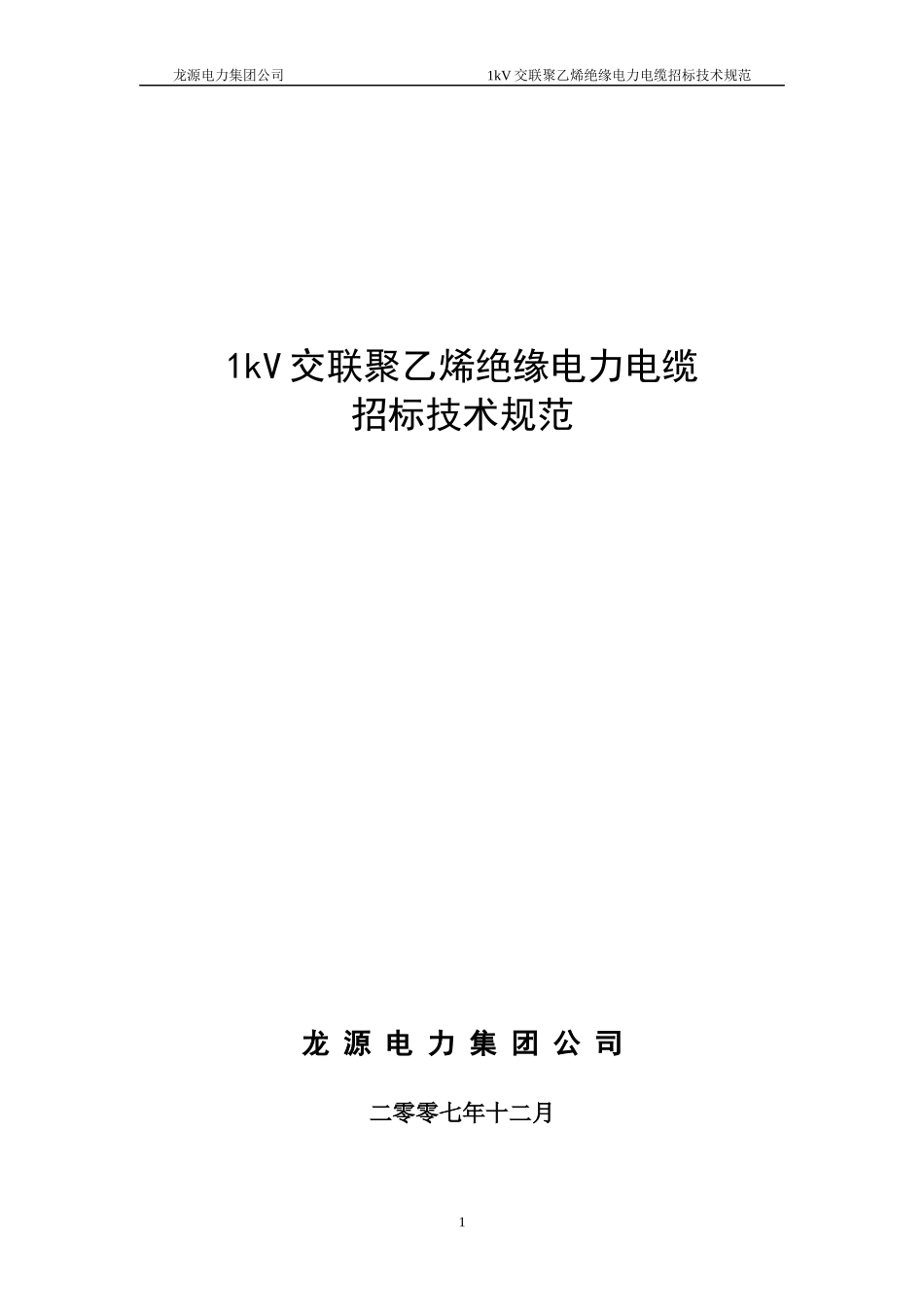

龙源电力集团公司1kV交联聚乙烯绝缘电力电缆招标技术规范1kV交联聚乙烯绝缘电力电缆招标技术规范龙源电力集团公司二零零七年十二月1龙源电力集团公司1kV交联聚乙烯绝缘电力电缆招标技术规范1kV交联聚乙烯绝缘电力电缆招标技术规范1．总则1.1本规范仅适用于交流额定电压0.6/1kV挤塑绝缘电力电缆的招标。1.2本规范的内容包括遵循的标准和电缆使用条件、试验项目和方法、验收规则、试验、包装及储运。1.3本规范中凡注明参数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC标准。2．引用标准下列标准所包含的有关条文，通过引用而构成为本规范的条文。所有标准都会被修订，使用本规范的各方应探讨采用下列标准最新版本的可能性。GB/T12706.1-.4—2002额定电压1KV（Um=1.2KV）到35KV（Um=40.5KV）挤包绝缘电力电缆及其附件GB/T2951.27-.28－1994电线电缆机械物理性能试验方法GB／T3956—1997电缆的导体GB2952—1989电缆外护层GB6995－1986电线电缆识别标志方法GB4005－1983电线电缆交货盘GB50217－94电力工程电缆设计规范GB/T19666-2005阻燃和耐火电线电缆通则IEC60332-1电缆在火焰条件下的燃烧试验第一部分：单根绝缘电线或电缆的垂直燃烧试验3.设备名称及规格型号3.1设备名称：1kV交联聚乙烯绝缘电力电缆3.2设备规格型号及数量（最终长度、盘长签订订货技术条件时确定）：序号电缆型号规格（mm2）数量(米)交货地点备注1232龙源电力集团公司1kV交联聚乙烯绝缘电力电缆招标技术规范4.使用条件4.1运行条件4.1.1系统额定电压:1kV及以下4.1.2系统中性点接地方式:中性点直接接地系统或不接地4.1.3电缆额定电压（U0/U）:0.6/1kV4.1.4系统频率:50Hz4.2环境条件（按工程实际情况填写）4.2.1海拔高度：不高于1000米4.2.2使用环境温度：空气不高于+40℃；空气不低于-25℃；土壤最高温度25℃；土壤热阻系数:1.2℃.m／W。4.2.3抗震能力:地面水平速度：0.3g地面垂直加速度0.15g,同时作用持续三个正弦波安全系数≥1.674.3敷设条件4.3.1敷设条件可为直埋、排管、沟道、隧道、桥架等方式。4.3.2沟道内积水时电缆可能局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。4.3.3电缆直接埋设在土壤中，埋设深度为1.5米。4.3.4敷设电缆时，电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不高于0℃，厂家提供敷设电缆允许温度值。4.3.5敷设电缆使用机械牵引，（铜芯）最大牵引力：70N/mm2，（铝芯）最大牵引力：40N/mm2。4.3.6弯曲半径：15倍电缆外径(多芯)。5.电缆制造厂资质条件获有龙源电力集团公司风电建设项目合格设备供应商证书或具备下列条件。5.1具有中华人民共和国独立法人资格，注册资本金大于6000万元人民币，通过ISO9001系列质量体系认证，提供由基本帐户银行出具的具有履行合同的能力及资金情况的证明；3龙源电力集团公司1kV交联聚乙烯绝缘电力电缆招标技术规范5.2具有设计、制造本招标文件设备的能力和生产经验，且具有35kV及以下电力电缆生产许可证，并提供35kV及同类产品国家电线电缆检测中心或国际认可的电缆检测机构的检验报告。5.3采购产品三年安全运行业绩，并提供运行单位开具的证明材料和联系电话。6．产品主要技术条件6.1工作特性持续运行时，电缆导体的最高额定温度为90℃;短路时(最长持续时间不超过5秒)电缆导体的最高温度不超过250℃。根据以上温度计算载流量时，还需考虑其他因素，如连续负荷时周围土壤变干、其热阻系数可能会增大，使散热条件恶化。6.2电缆型号及额定电压电缆型号：(根据敷设条件选择)正常敷设条件：多芯电缆选用:YJV22/YJLV22型；单芯电缆选用：YJV62/YJLV62型。敷设环境局部有周期性轻微积水：多芯电缆选用：YJY22/YJLY22型；单芯电缆选用：YJY62/YJLY62型。敷设环境经常有严重积水：多芯电缆选用：YJY23/YJLY23型；单芯电缆选用：YJY63/YJLY63型。敷设环境要求阻燃：多芯电缆选用：ZRC-YJV22/ZRC-YJLV22型；单芯电缆选用：ZRC-YJV62/ZRC-YJLV62型。敷设环境要求耐火：多芯电缆选用:NHB-YJV22型；单芯电缆选用：NHB-YJV62型。电缆额定电压U0/U：0.6/1kV6.3结构尺寸和技术参数由厂家在技术保证书中提供(附表...
