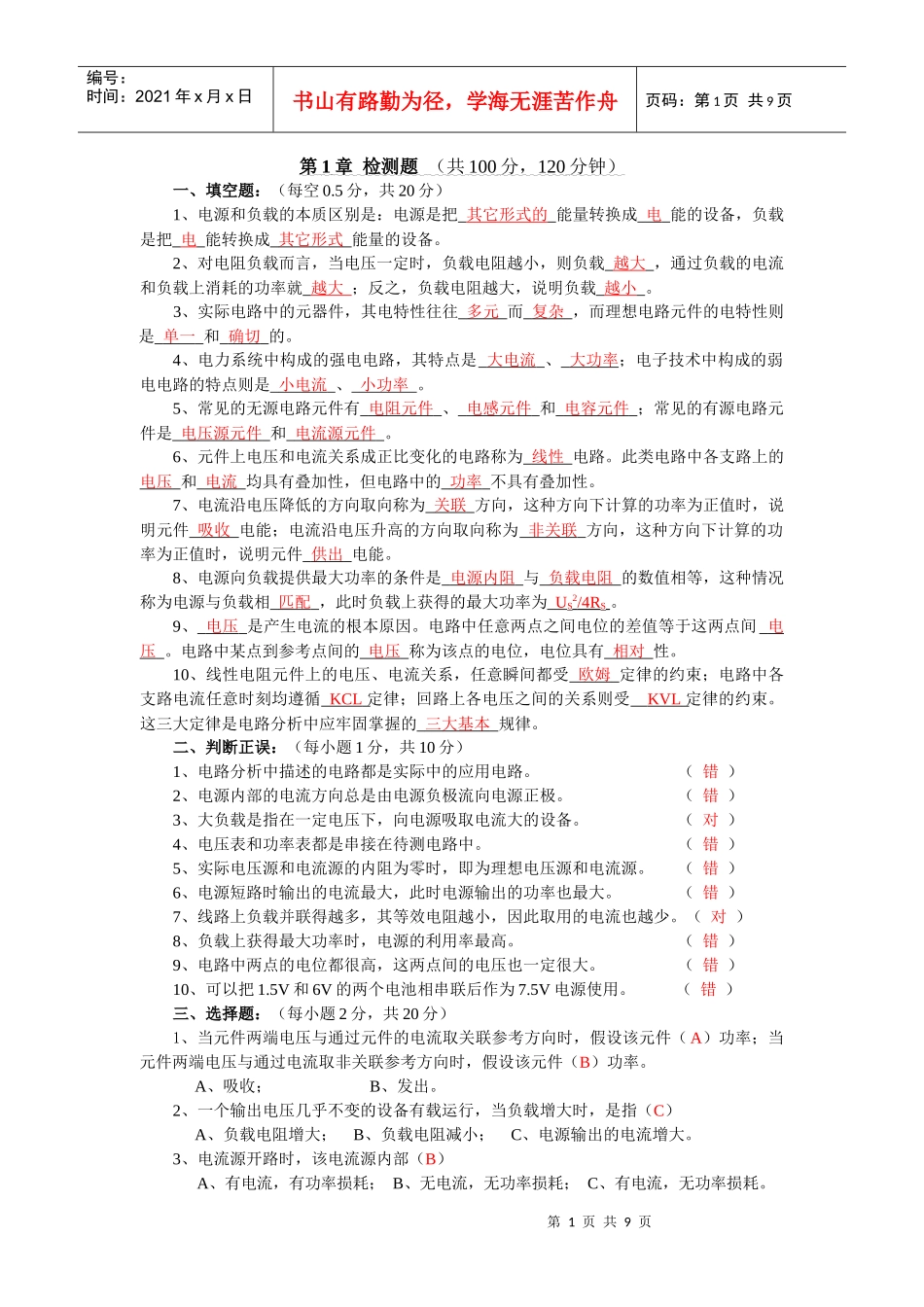

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。6、元件上电压和电流关系成正比变化的电路称为线性电路。此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为US2/4RS。9、电压是产生电流的根本原因。电路中任意两点之间电位的差值等于这两点间电压。电路中某点到参考点间的电压称为该点的电位，电位具有相对性。10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。这三大定律是电路分析中应牢固掌握的三大基本规律。二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。（错）2、电源内部的电流方向总是由电源负极流向电源正极。（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。（对）4、电压表和功率表都是串接在待测电路中。（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。（错）6、电源短路时输出的电流最大，此时电源输出的功率也最大。（错）7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。（对）8、负载上获得最大功率时，电源的利用率最高。（错）9、电路中两点的电位都很高，这两点间的电压也一定很大。（错）10、可以把1.5V和6V的两个电池相串联后作为7.5V电源使用。（错）三、选择题：（每小题2分，共20分）1、当元件两端电压与通过元件的电流取关联参考方向时，假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，假设该元件（B）功率。A、吸收；B、发出。2、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。3、电流源开路时，该电流源内部（B）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。第2页共9页第1页共9页USAVD图1-31编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页4、某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。5、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮。6、已知电路中A点的对地电位是65V，B点的对地电位是35V，则UBA=（B）A、100V；B、－30V；C、30V。7、图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短接，则（C）A、灯D将被烧毁；B、灯D特别亮；C、安培表被烧。8、图1-31中如果安培表被短接，则（C）A、电灯不亮；B、电灯将被烧；C、不发生任何事故。9、如果图1-31电路中电灯灯丝被烧断，则（B）A、安培表读数不变，伏特表读数为零；B、伏特表读数不变，安培表读数为零；C、安培表和伏特表的读数都不变。10、如果图1-31电路中伏特表内部线圈烧断，则（D）A、安培表烧毁；B、电灯不亮；C、电灯特别亮；D、以上情况都...
