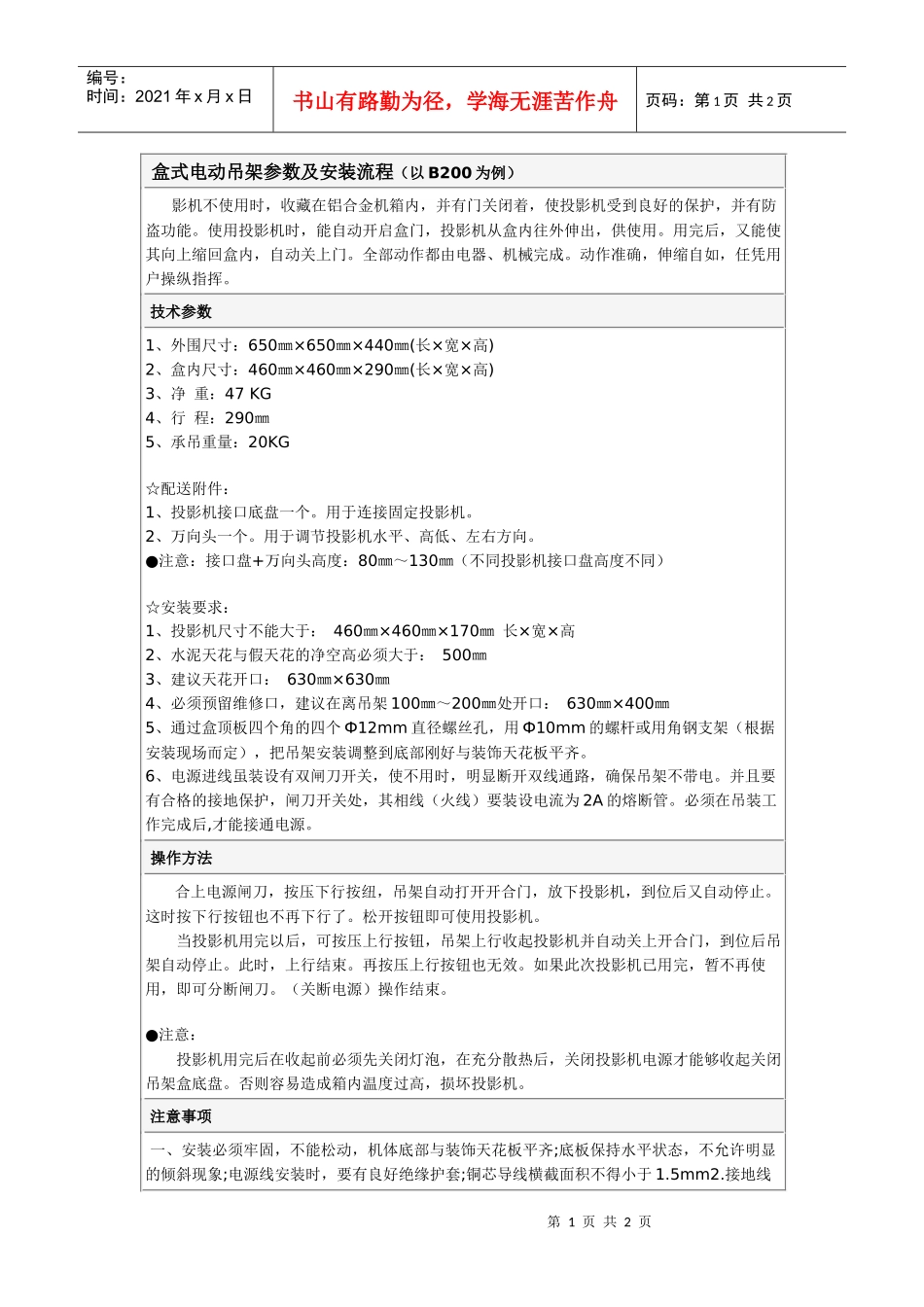

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页盒式电动吊架参数及安装流程（以B200为例）影机不使用时，收藏在铝合金机箱内，并有门关闭着，使投影机受到良好的保护，并有防盗功能。使用投影机时，能自动开启盒门，投影机从盒内往外伸出，供使用。用完后，又能使其向上缩回盒内，自动关上门。全部动作都由电器、机械完成。动作准确，伸缩自如，任凭用户操纵指挥。技术参数1、外围尺寸：650㎜×650㎜×440㎜(长×宽×高)2、盒内尺寸：460㎜×460㎜×290㎜(长×宽×高)3、净重：47KG4、行程：290㎜5、承吊重量：20KG☆配送附件：1、投影机接口底盘一个。用于连接固定投影机。2、万向头一个。用于调节投影机水平、高低、左右方向。●注意：接口盘+万向头高度：80㎜～130㎜（不同投影机接口盘高度不同）☆安装要求：1、投影机尺寸不能大于：460㎜×460㎜×170㎜长×宽×高2、水泥天花与假天花的净空高必须大于：500㎜3、建议天花开口：630㎜×630㎜4、必须预留维修口，建议在离吊架100㎜～200㎜处开口：630㎜×400㎜5、通过盒顶板四个角的四个Ф12mm直径螺丝孔，用Ф10mm的螺杆或用角钢支架（根据安装现场而定），把吊架安装调整到底部刚好与装饰天花板平齐。6、电源进线虽装设有双闸刀开关，使不用时，明显断开双线通路，确保吊架不带电。并且要有合格的接地保护，闸刀开关处，其相线（火线）要装设电流为2A的熔断管。必须在吊装工作完成后,才能接通电源。操作方法合上电源闸刀，按压下行按纽，吊架自动打开开合门，放下投影机，到位后又自动停止。这时按下行按钮也不再下行了。松开按钮即可使用投影机。当投影机用完以后，可按压上行按钮，吊架上行收起投影机并自动关上开合门，到位后吊架自动停止。此时，上行结束。再按压上行按钮也无效。如果此次投影机已用完，暂不再使用，即可分断闸刀。（关断电源）操作结束。●注意：投影机用完后在收起前必须先关闭灯泡，在充分散热后，关闭投影机电源才能够收起关闭吊架盒底盘。否则容易造成箱内温度过高，损坏投影机。注意事项一、安装必须牢固，不能松动，机体底部与装饰天花板平齐;底板保持水平状态，不允许明显的倾斜现象;电源线安装时，要有良好绝缘护套;铜芯导线横截面积不得小于1.5mm2.接地线第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页不能与电源线相同颜色;其横截面积不小于1.5mm2铜芯线;且要有良好的接地;接地电阻不得大于4Ω;投影机用完后，心须先关闭灯泡，关闭投影机电源，在充分散热后，才能升起吊架和关闭盒底门，以勉箱内温度过高，损环投影机及其它设备;在调试或使用时，操作吊架上，下行不可过度频繁，上行改下行的过程中，心须有3秒钟的间隔，让电动机充分停定才改变方向再起动;电动机有自动过热保护功能，当电动机温度过高时，能自动断开电源拒绝运行，待其自动降温后，能自动消除断开电源状态;重新正常运行。二、安装处应避勉潮湿、高温，不能靠近热风管安装;安装处的环境温度在-10℃至+40℃之间，相对湿度不得大于95%，应避免有腐蚀性气体，或粉尘;安装时不要压住其它带电电线。三、电源电压:AC220V±10%50Hz功率40W。四、开启电源后，按压操作按钮，如果上下行都不能起作用，可检查熔断管是否通电，或烧断;如已烧断，可换上新的2A熔断管，重新使用。若仍旧烧断，则应检查线路有无短路故障，排除故障后再用，千万不要乱换太大电流的熔断管。若故障未能排除，可退回本公司保修。但用户不可擅自开拆和改动，否则本公司不负责保修，一切责任自负。故障及排除新安装的或者以使用相当时日的盒式投影机吊架，发生故障，需要自行检查时，首先检查接地保护是否可靠，防止触电事故。A、全不动，毫无反应。1、检查电源上终端进线、端子是否有电，电压是否正常。如果没有电则应检查供电线路。2、如果电源进线端子电压正常可检查按钮连线，电动机连接线有无松脱，熔断器有无烧断，检查上终端和下终端行程开关接线有无松脱。3、升降架处于上终端，上终端行程开关被压住升降架不能上行；升降架处于下终端，下终端行程开关被压住升降架不能...
