给、排水及采暖施工方案VIP免费

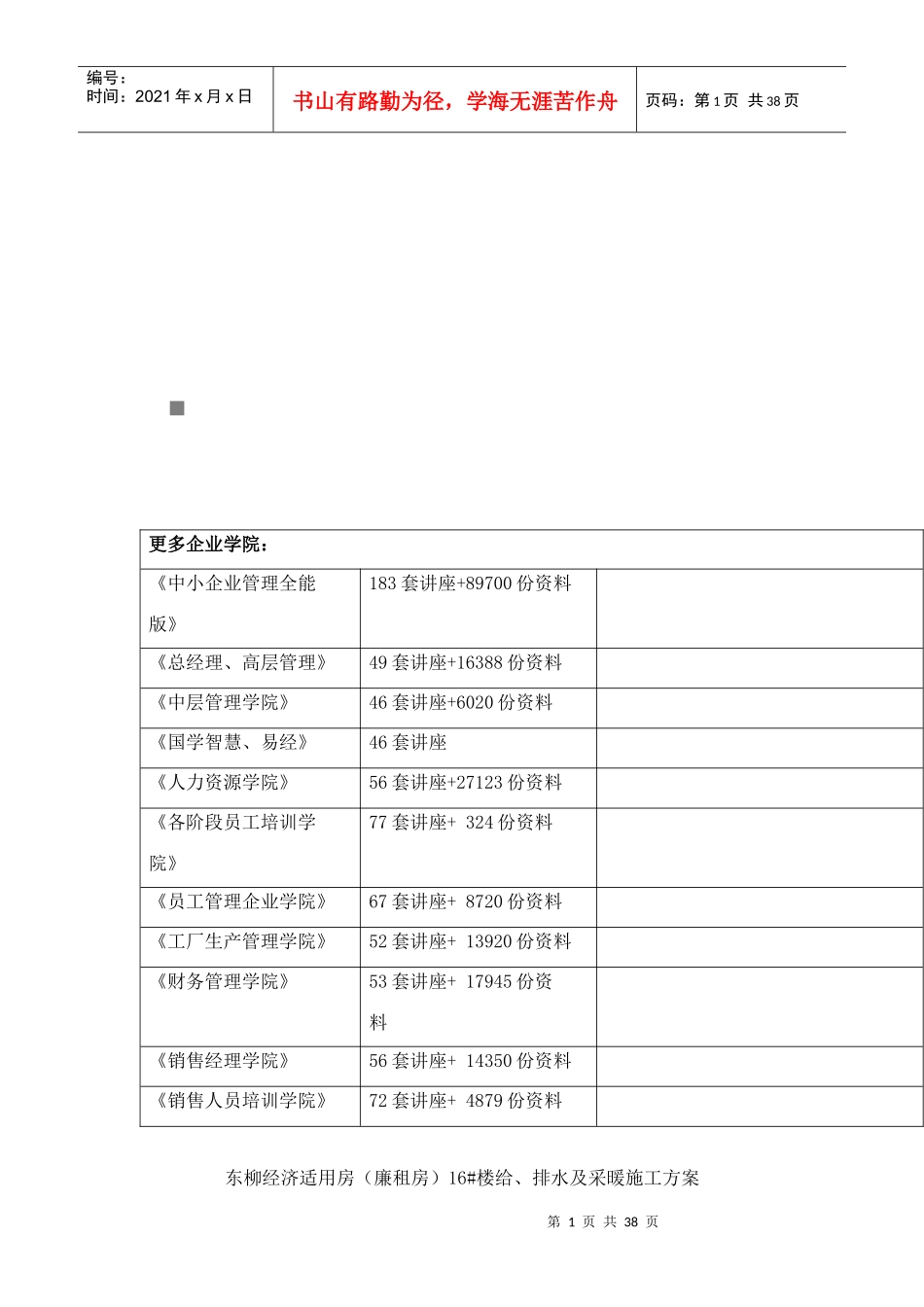

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料东柳经济适用房（廉租房）16#楼给、排水及采暖施工方案第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页一、编制依据：1、施工合同2、施工图纸北京中天建中工程设计有限责任公司设计的：水施-01～水施-06暖施-01～暖施-033、主要规范、规程、图集及验评标准《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑设备施工安装通用图集》91SB《建筑排水硬聚氯乙烯管道工程技术规范》CJJ/T29-98《建筑排水硬聚氯乙烯（UPVC）管道安装》96S406《建筑给水及有关聚丙乙烯管道工程技术规范》GB/T50349-2005《住宅建筑规范》GB50368-2005第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1《北京建筑安装工程资料管理规程》DBJ01-51-2000《管道支架及吊架》S1614、法律法规：北京市及国家有关法律法规二、工程概况：1.工程简介东柳经济适用房（廉租房）16#楼位于北京市朝阳区双桥南，地上部分六层，为单元式住宅，共五个单元。建筑总面积5091平方米，建筑檐口高度17.100米。2.工程概要工程名称：柳经济适用房（廉租房）16#楼建设单位：北京金隅嘉业房地产开发有限公司设计单位：北京中天建中工程设计有限责任公司监理单位：北京建拓工程管理有限公司第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页施工总承包单位：北京百键开发建设有限公司3.专业工程概况本工程包括本单体住宅内生活给水系统、热水系统、中水系统.3.1给水采用市政供给，从小寺村西路和北花园街规划路各引一根DN200的给水进水管，并在建筑周围敷设成环状布置，管网供水压力为0.25MPa。3.2最高日用水量为52.5m3/d,最大小时设计用水量为5.5m3/h。3.3根据建筑高度以及市政给水压力，给水系统分为两个区，四层及四层以下为低区，由市政给水管网直接供给；五～六层为高区，由15#变频给水设备供给，供水引入管进口压力为0.75MPa；在建筑物入户处设减压阀，阀后压力0.35MPa，每户厨房内设IC卡水表计量。3.4热水给水系统：由各户燃气壁挂炉自行解决。3.5中水给水系统：采用洗涤排水，集中处理后再送回本楼第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页各户进行冲洗厕所。3.6本工程住宅采暖采用家用燃气壁挂炉，采暖供回水温度80/60℃。三、施工部署：1、施工范围：我公司全面负责东柳经济适用房（廉租房）16#楼的给、排水及采暖系统的安装与调试。2、管理目标质量目标：争创结构长城杯分项工程一次验收合格率100%，3、施工部署：3.1给、排水及采暖系统的施工部署，根据施工合同的要求并结合土建的施工部署来制定。按照土建工程的不同阶段，给排水及采暖系统的安装分为：结构施工阶段（施工准备及配合预留预埋）→设备安装阶（系统管线及设备安装）→装修阶段→调试阶段（系统调试）第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页→竣工验收阶段（系统交接）→保修阶段（工程保驾维修维护保养）3.2制定详尽的相应计划，包括：施工计划、劳动力计划、设备材料供应计划等。以上计划根据施工中的实际情况进一步细化。3.3在周密部署、均衡安排施工的基础上，做好与其他施工单位的协调配合工作，服从建设单位、监理对工程的总体安排，创造良好的施工氛围，确保工程质...
