酒店坡屋面悬挑支撑架专项方案VIP免费

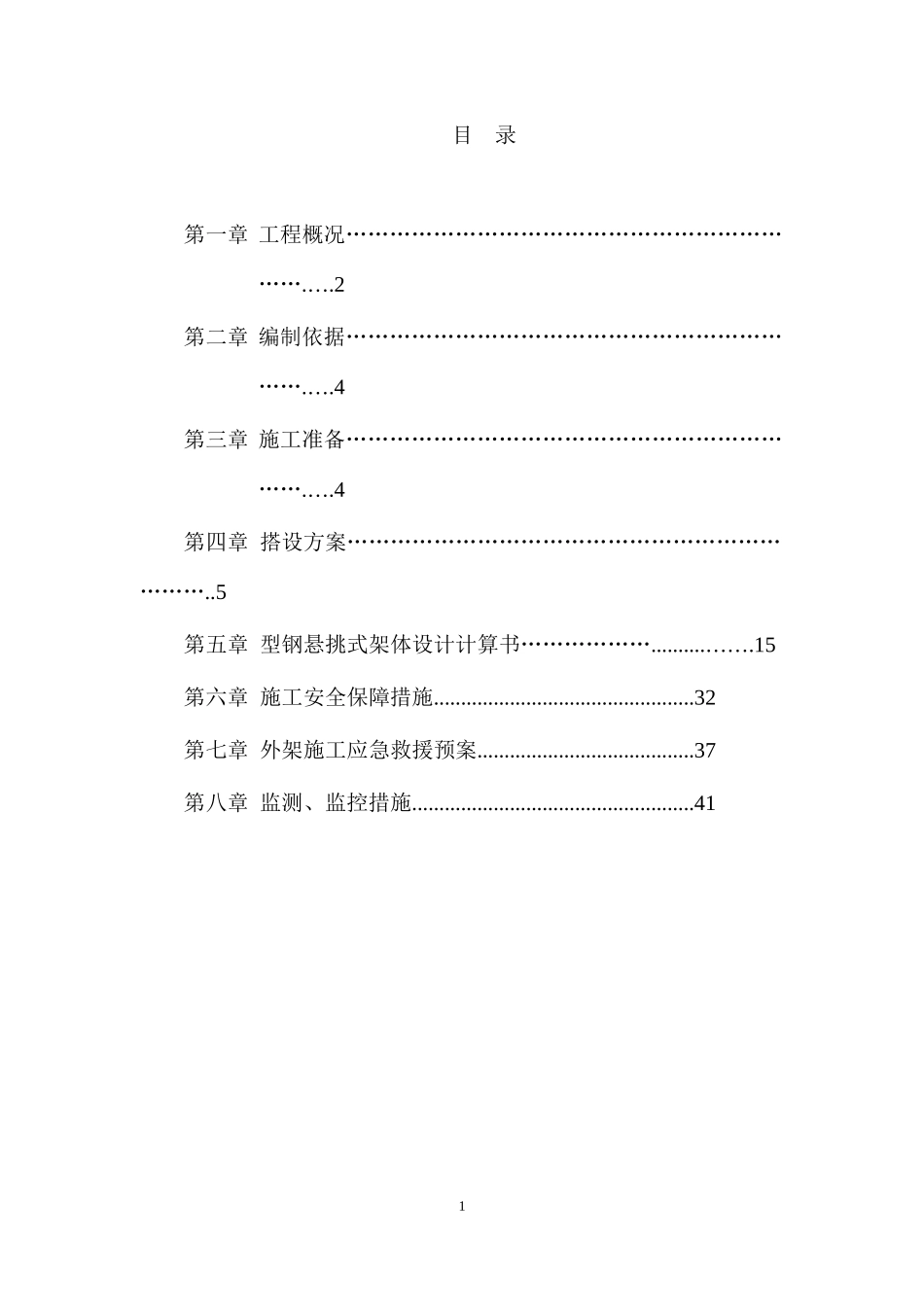

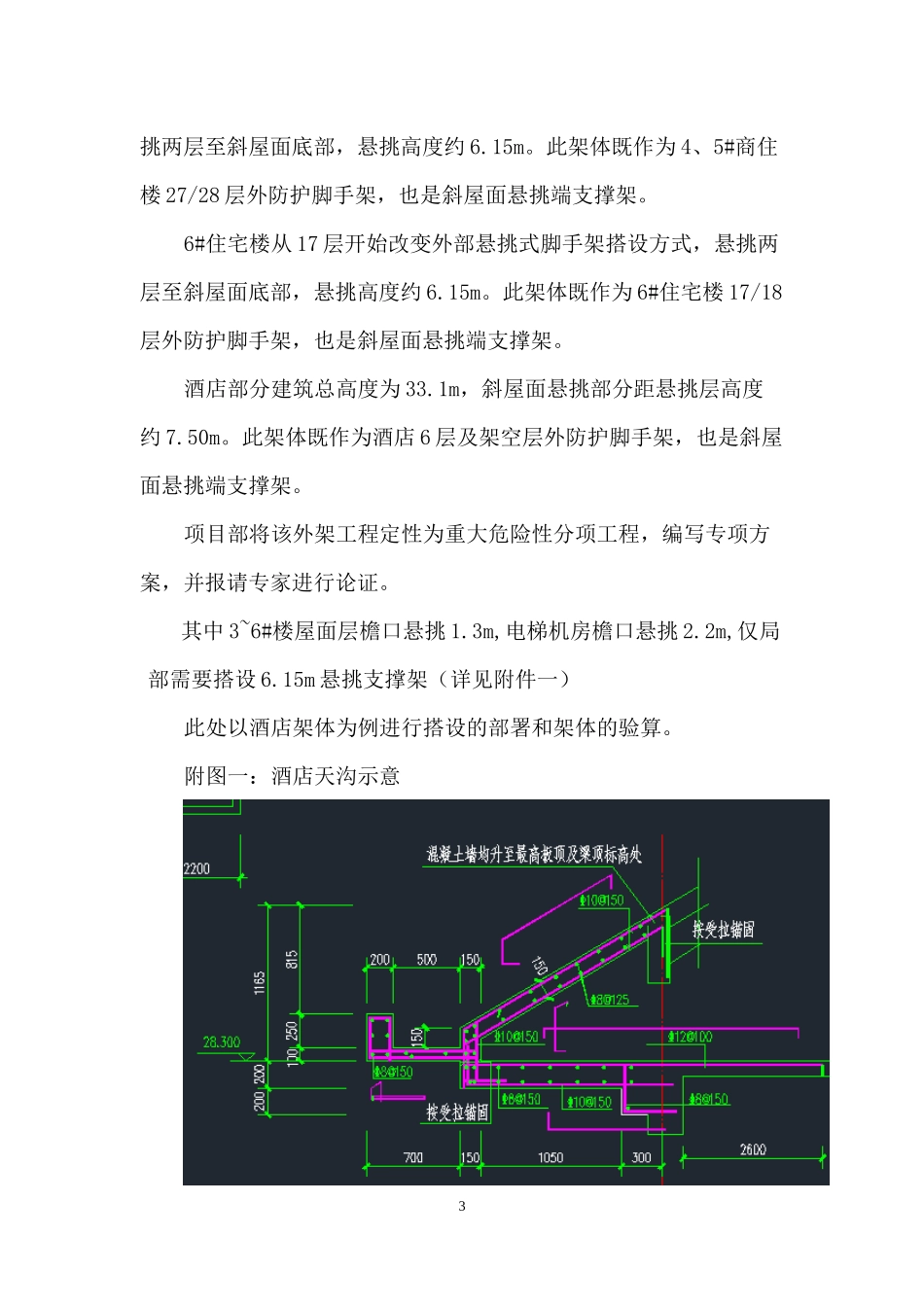

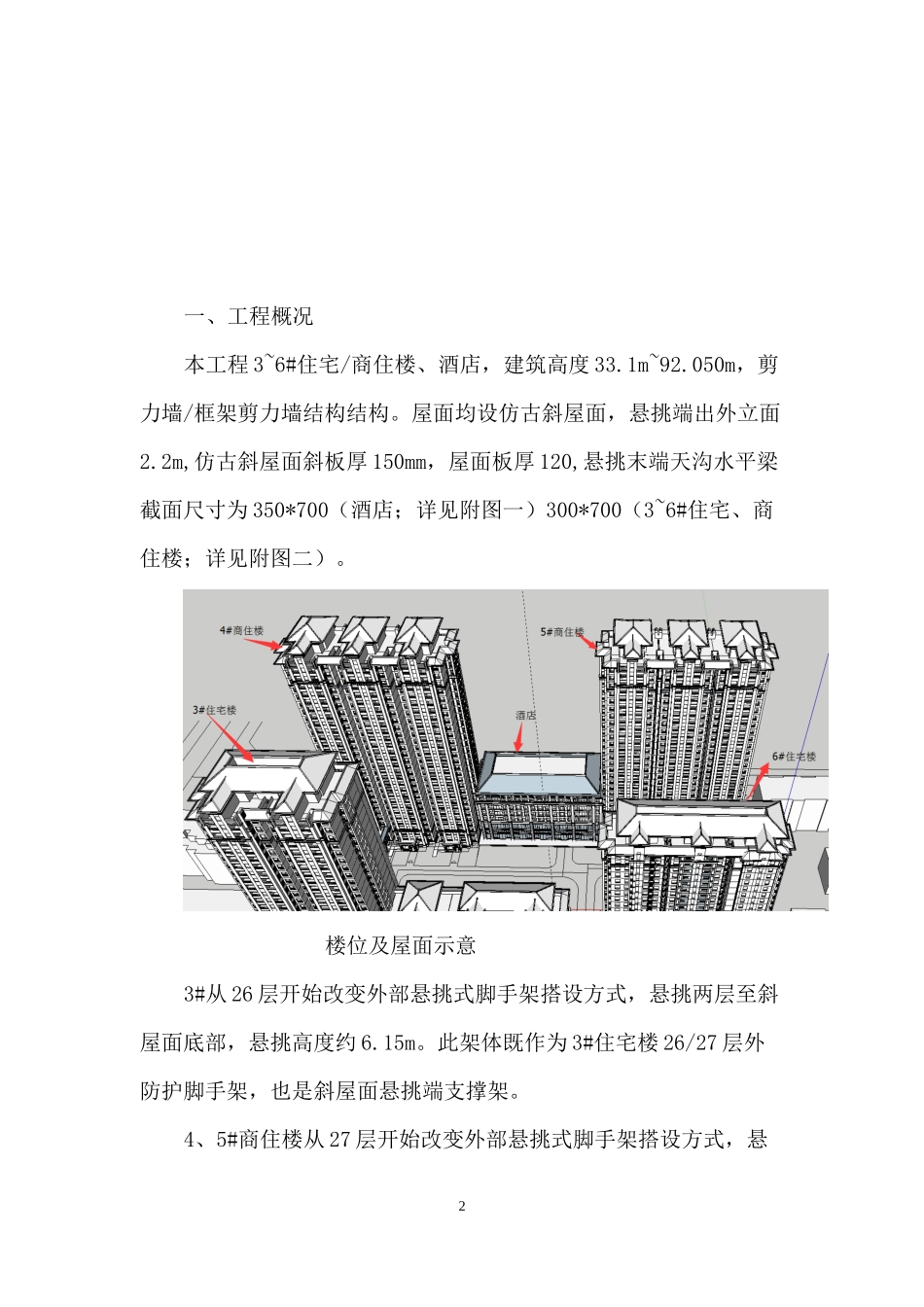

目录第一章工程概况………………………………………………………….….2第二章编制依据………………………………………………………….….4第三章施工准备………………………………………………………….….4第四章搭设方案……………………………………………………………..5第五章型钢悬挑式架体设计计算书………………..........…….15第六章施工安全保障措施................................................32第七章外架施工应急救援预案........................................37第八章监测、监控措施....................................................411一、工程概况本工程3~6#住宅/商住楼、酒店，建筑高度33.1m~92.050m，剪力墙/框架剪力墙结构结构。屋面均设仿古斜屋面，悬挑端出外立面2.2m,仿古斜屋面斜板厚150mm，屋面板厚120,悬挑末端天沟水平梁截面尺寸为350*700（酒店；详见附图一）300*700（3~6#住宅、商住楼；详见附图二）。楼位及屋面示意3#从26层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约6.15m。此架体既作为3#住宅楼26/27层外防护脚手架，也是斜屋面悬挑端支撑架。4、5#商住楼从27层开始改变外部悬挑式脚手架搭设方式，悬2挑两层至斜屋面底部，悬挑高度约6.15m。此架体既作为4、5#商住楼27/28层外防护脚手架，也是斜屋面悬挑端支撑架。6#住宅楼从17层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约6.15m。此架体既作为6#住宅楼17/18层外防护脚手架，也是斜屋面悬挑端支撑架。酒店部分建筑总高度为33.1m，斜屋面悬挑部分距悬挑层高度约7.50m。此架体既作为酒店6层及架空层外防护脚手架，也是斜屋面悬挑端支撑架。项目部将该外架工程定性为重大危险性分项工程，编写专项方案，并报请专家进行论证。其中3~6#楼屋面层檐口悬挑1.3m,电梯机房檐口悬挑2.2m,仅局部需要搭设6.15m悬挑支撑架（详见附件一）此处以酒店架体为例进行搭设的部署和架体的验算。附图一：酒店天沟示意3附图二：3~6#楼天沟示意二、编制依据1、生力小区施工图纸2、生力小区施工组织设计3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《建筑施工安全检查标准》JGJ59—20115、《建筑施工高处作业安全技术规范》JGJ80—916、《品茗施工安全设施计算软件》2012版三、施工准备1、材料准备1）采用Ф48钢管，根据使用位置的不同选择相应尺寸的立杆。所有脚手架钢管必须采用已喷涂黄色油漆的钢管。42）剪刀撑搭设采用已涂刷黑、黄色钢管，踢脚板采用15mm厚200mm高多层板制作，并涂刷黑、黄油漆。3）悬挑部为16#“工”字钢，长度为8.4m。卸荷钢丝绳为Ф16。2、劳动力准备项目部管理人员2名，劳务管理人员3名，经过培训合格的有上岗证的施工作业人员20名，油漆工5名。所有施工劳务人员在施公前经过该工程专项施工交底，掌握搭设技术要求。四、搭设方案在仿古斜屋面悬挑层进行悬挑，东西侧悬挑段缩回建筑4300，搭设双排落地架进行施工。南北侧悬挑端伸出楼外2800，2200范围作为悬挑构件支撑架，600范围作为施工人员平台架。架体横距900、纵距900、距墙300，架体大横杆步距1200，小横杆采用6000长定尺钢管与楼内插口架进行拉结。现场搭设过程采用Φ16钢丝绳与悬挑“工字钢”进行两道拉结。分别为20.5°与34.3°，悬挑16#“工字钢”底Φ48钢管斜撑900间距布置，斜撑角度30°，起辅助顶撑作用。5悬挑部位剪力撑采取满搭设置（外防护架和中间一道支持架）；屋面悬挑梁下满搭竖向剪刀撑；每道剪刀撑跨越立杆的根数为5根（4跨约6米）。斜杆与地面的倾斜角度在45°～60°之间。6竖向剪刀撑示意水平剪刀撑示意水平方向悬挑部位满剪设置，连接悬挑架体与楼层内插口架，7每层不少于2道，剪刀撑进楼层不少于一跨。架体在搭设过程中应与楼内柱墙进行拉结、抱死，每层不少于三道。架体节点示意顶部防护架搭设示意8钢绳斜拉及竹脚手板示意9悬挑梁布置示意（端部固定采用10#槽钢配合抱箍拉结固定）悬挑梁端部锚点示意10悬挑架体小横杆与楼内插口架连接示意11架体搭设及搭设环境剖面示意1213立面及剖面示意五、型钢悬挑式架体设计计算书1、设计基本规...
