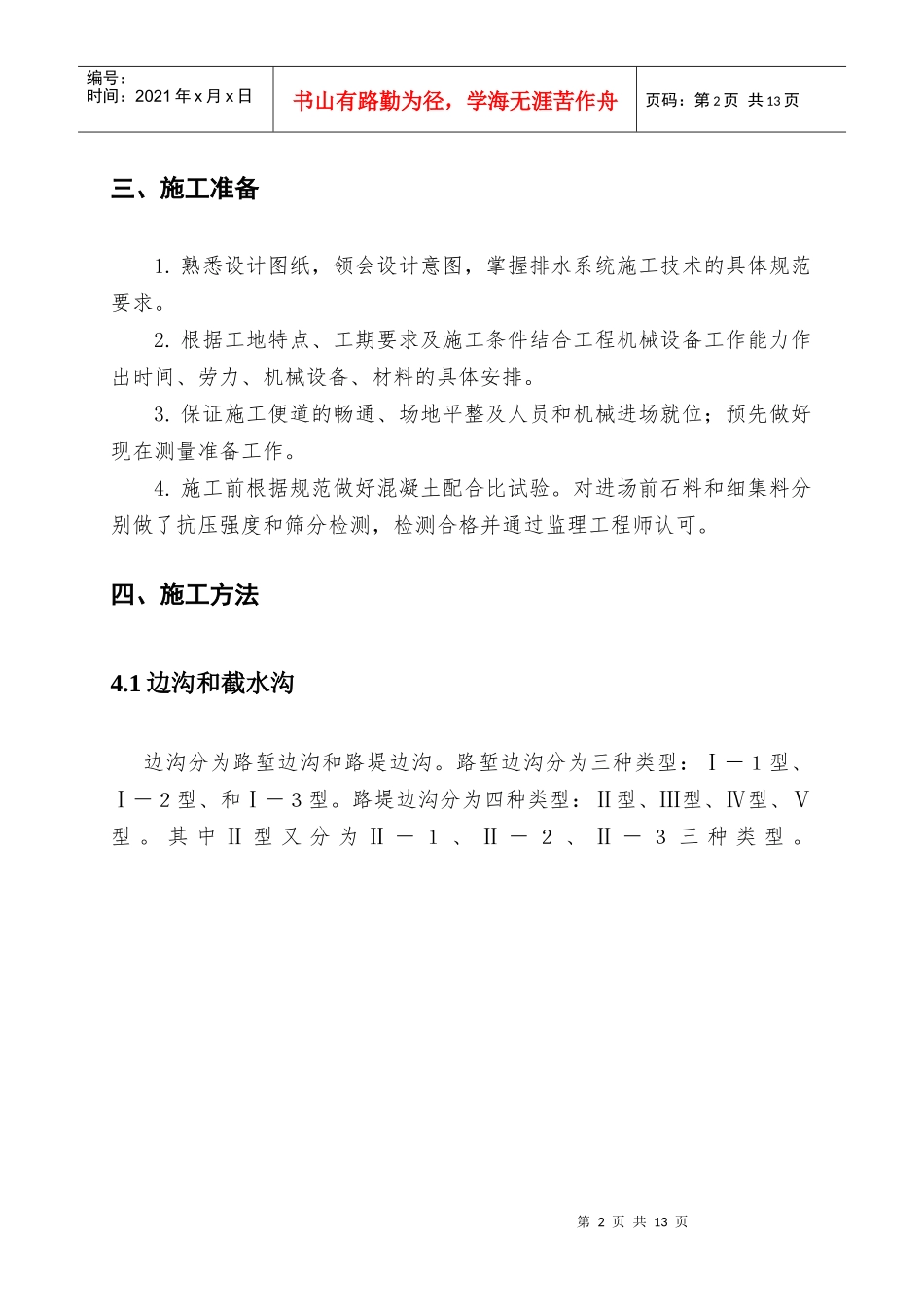

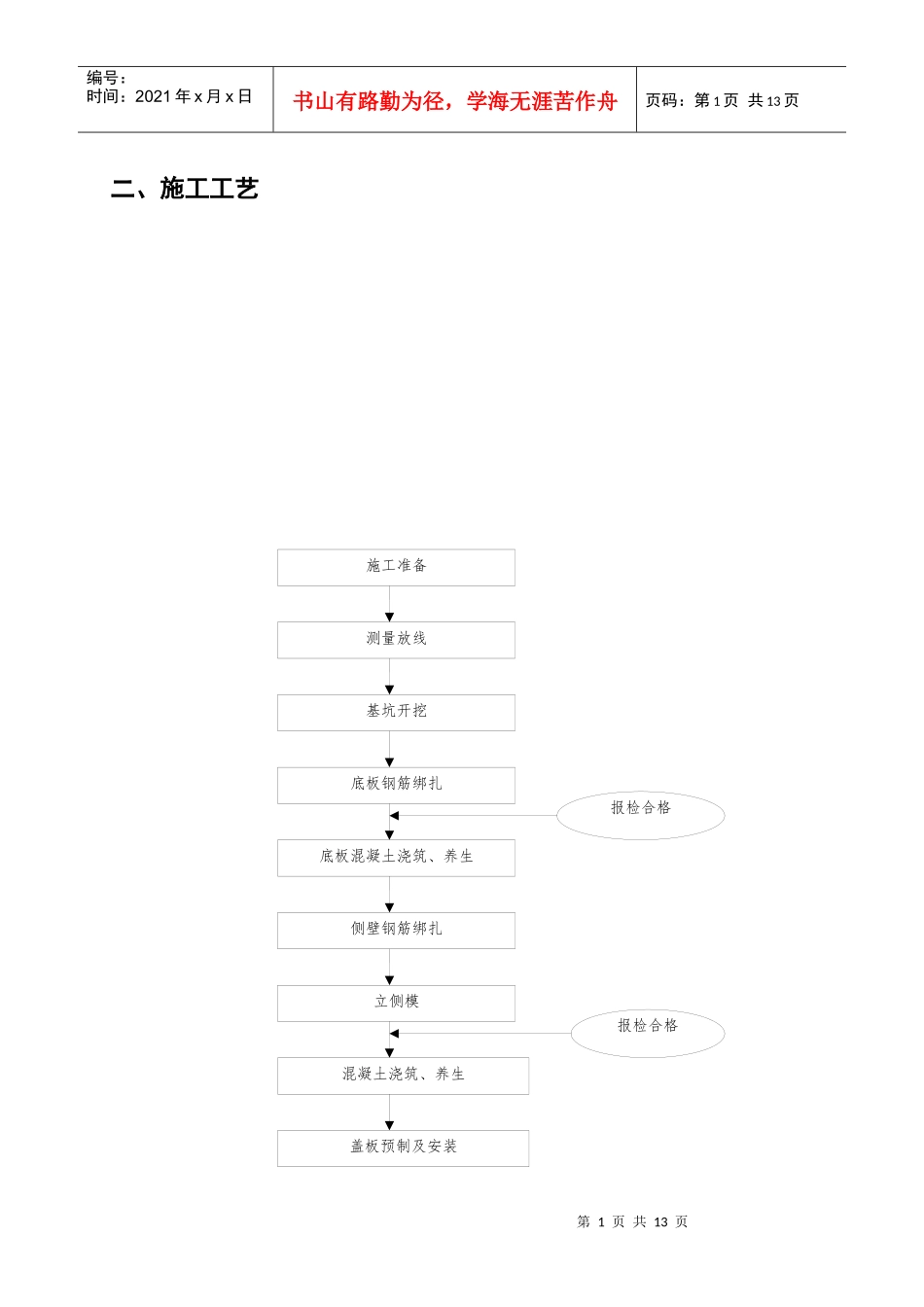

第0页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共13页路基排水工程施工方案一、工程概况铜黄高速公路TH-C06合同段路基排水工程根据《公路路基施工技术规范》、《公路桥涵施工技术规范》等规范要求分为路堑边沟、路堤边沟、蒸发池、截水沟、急流槽、渗沟等组成。路基排水设计流量按1/15洪水频率计算。路面排水设计重现期为5年。路基排水系统由路基排水原则上不与农田灌溉相干扰。（1）路堑边沟：设置在挖方路段，边沟采用矩形断面，现浇C20混凝土加固，顶面设钢筋混凝土盖板。（2）路堤边沟：排水沟设置在路基的护坡道以外，与边沟或截水沟相连通，其断面形式为矩形断面，现浇C20混凝土加固。（3）蒸发池：排水出路困难路段，在路堤排水沟（或边沟）外30米设置蒸发池，路基水通过排水沟送入蒸发池。（4）挖方平台排水沟：U型，设置于挖方边坡平台，采用C20现浇混凝土。（5）急流槽：急流槽设置在边沟及截水沟的出水口，并将截水沟或边沟与排水沟连接，采用现浇C20混凝土加固。（6）盲沟：挖方路基边沟下均设置盲沟。（7）HDPE排水管：对连续挖方且汇水量较大路段，采用急流槽、HDPE排水管等设施将路基水从塬面引入天然沟道内。第1页共13页第0页共13页施工准备测量放线基坑开挖底板钢筋绑扎底板混凝土浇筑、养生报检合格侧壁钢筋绑扎报检合格立侧模混凝土浇筑、养生盖板预制及安装编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页二、施工工艺第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页三、施工准备1.熟悉设计图纸，领会设计意图，掌握排水系统施工技术的具体规范要求。2.根据工地特点、工期要求及施工条件结合工程机械设备工作能力作出时间、劳力、机械设备、材料的具体安排。3.保证施工便道的畅通、场地平整及人员和机械进场就位；预先做好现在测量准备工作。4.施工前根据规范做好混凝土配合比试验。对进场前石料和细集料分别做了抗压强度和筛分检测，检测合格并通过监理工程师认可。四、施工方法4.1边沟和截水沟边沟分为路堑边沟和路堤边沟。路堑边沟分为三种类型：Ⅰ－１型、Ⅰ－２型、和Ⅰ－３型。路堤边沟分为四种类型：Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型。其中Ⅱ型又分为Ⅱ－１、Ⅱ－２、Ⅱ－３三种类型。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页截水沟分为Ⅵ型挖方平台截水沟和Ⅶ型堑顶截水沟。其中Ⅶ型堑顶截水沟又分为Ⅶ－１、Ⅶ－２两种类型。Ⅰ～Ⅶ型边沟和截水沟均为现浇C20混凝土，每间隔10米设伸缩缝一道，缝宽2cm，缝内用沥青麻絮填塞。路基填筑基本达到设计高程后，根据路基坡角到路中心的实际宽度及原地面的实际高程变化情况，用全站仪准确测出路基两侧排水沟的平面位置，确保路基坡角与护坡道之间宽度符合设计要求。采用小型机械和人工配合开挖，使沟底基坑高程满足设计及规定要求。沟边坡必须平整、稳定、严禁贴坡。纵坡应按图纸施工，沟底平整，排水畅通，无阻水现象，并与所有引排水系统形成整体。整平夯实自检合格后，部分路堑边沟需加深加固时，绑扎底部加强钢筋完毕后，经现场监理验收同意后进行沟底部混凝第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页土浇筑，浇筑完后及时对砼进行养护；再拉毛合格后绑扎侧壁加强钢筋，立完侧模后，自检合格并报检监理检查，合格后浇筑侧壁混凝土，及时养护。边沟盖板集中预制和安装。4.2急流槽路基工程完成后，待路面底层完成后，根据急流槽设计位置测量放线后，采用人工开挖基槽方法进行施工。首先根据急流槽的断面尺寸，在以填筑好的路基边坡上，开挖槽底，整平，对局部的松弱处进行夯实，当开挖的槽基满足设计及规范要求时，并经监理验收同意后，方可进行C20砼浇筑，浇筑完后在现浇混凝土上插入片石形成粗糙底面。浇筑方法和边沟相同，先浇筑底板，再立模施工侧壁混凝土。具体参照边沟的施工程序...
