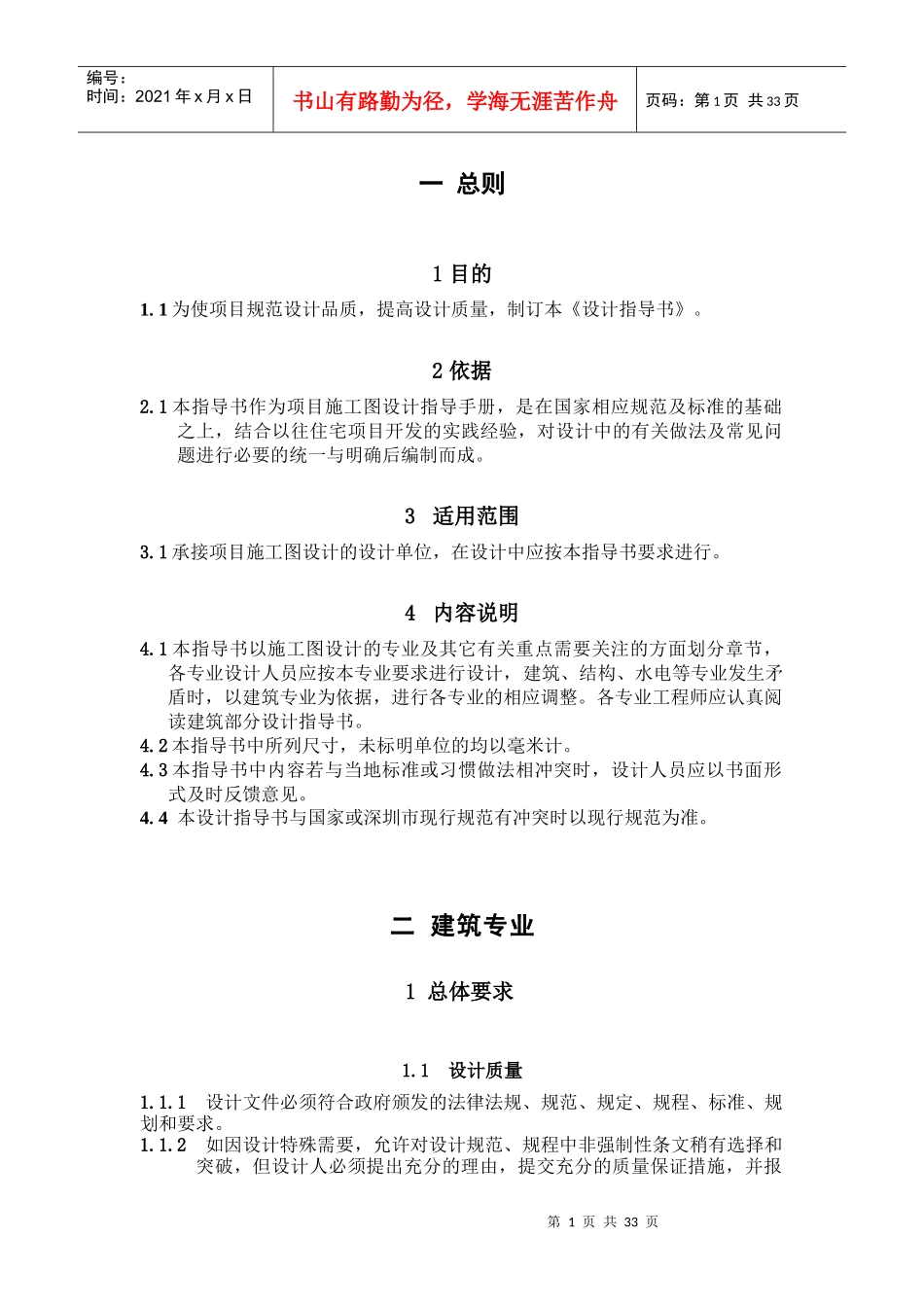

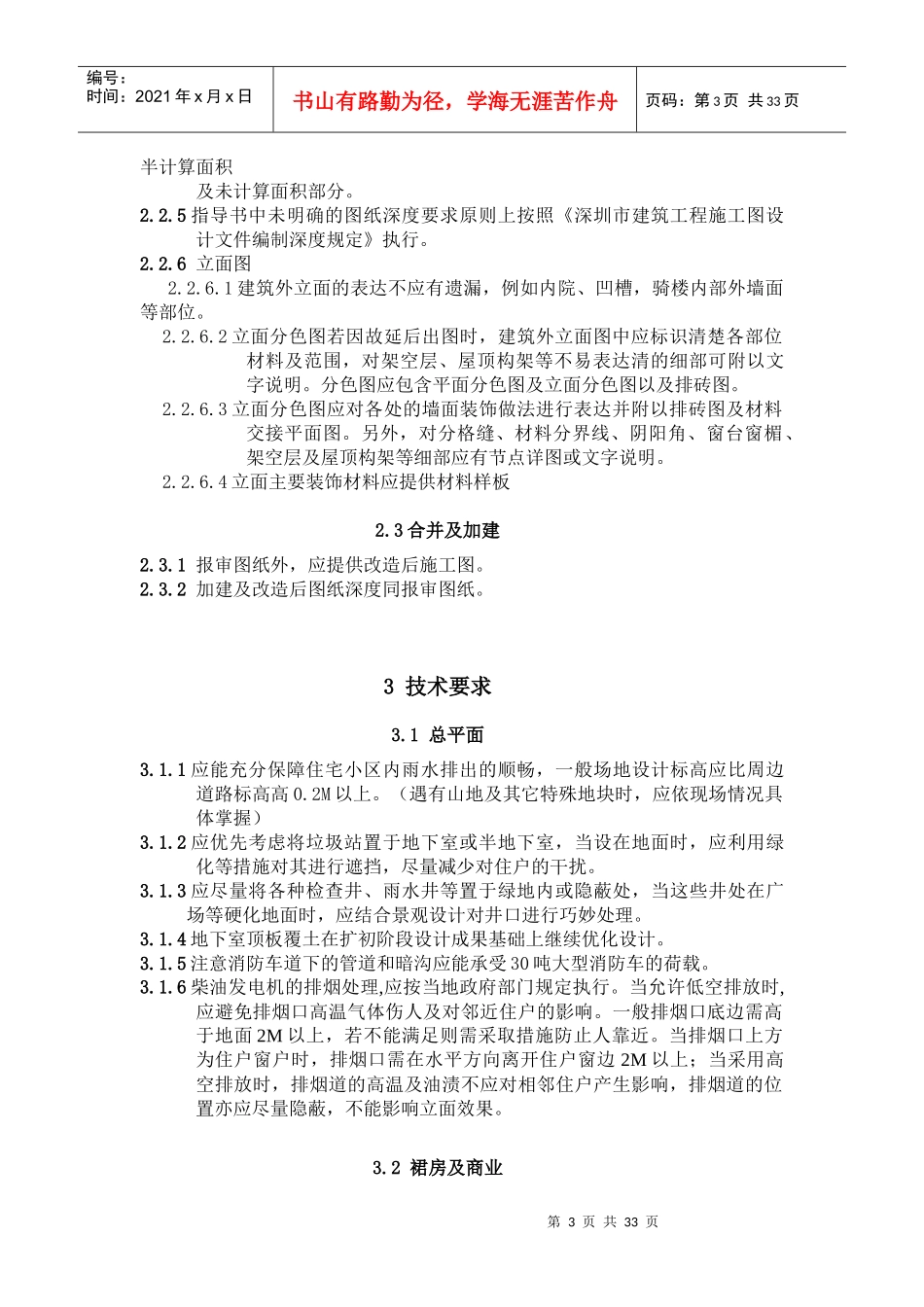

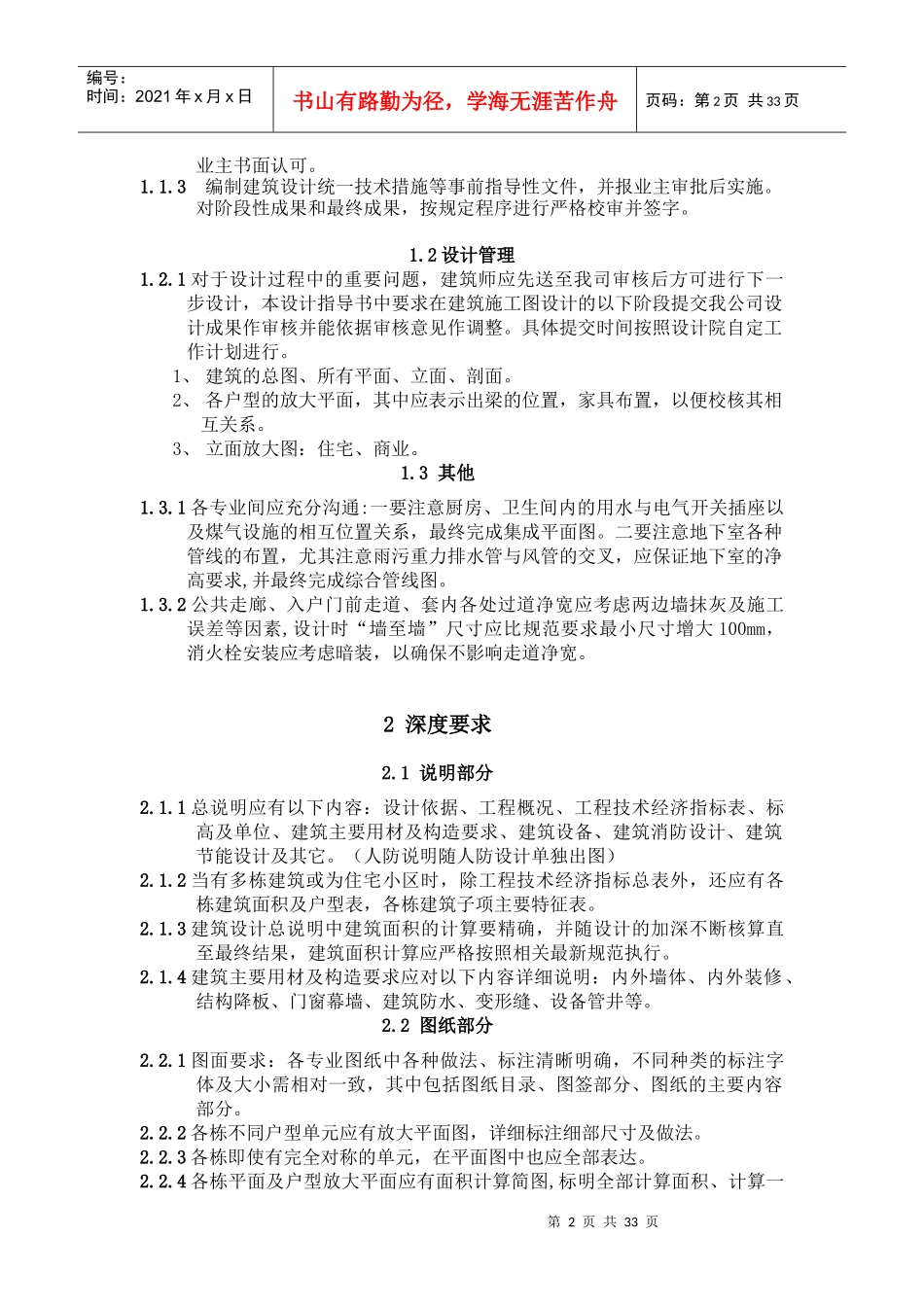

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页一总则1目的1.1为使项目规范设计品质，提高设计质量，制订本《设计指导书》。2依据2.1本指导书作为项目施工图设计指导手册，是在国家相应规范及标准的基础之上，结合以往住宅项目开发的实践经验，对设计中的有关做法及常见问题进行必要的统一与明确后编制而成。3适用范围3.1承接项目施工图设计的设计单位，在设计中应按本指导书要求进行。4内容说明4.1本指导书以施工图设计的专业及其它有关重点需要关注的方面划分章节，各专业设计人员应按本专业要求进行设计，建筑、结构、水电等专业发生矛盾时，以建筑专业为依据，进行各专业的相应调整。各专业工程师应认真阅读建筑部分设计指导书。4.2本指导书中所列尺寸，未标明单位的均以毫米计。4.3本指导书中内容若与当地标准或习惯做法相冲突时，设计人员应以书面形式及时反馈意见。4.4本设计指导书与国家或深圳市现行规范有冲突时以现行规范为准。二建筑专业1总体要求1.1设计质量1.1.1设计文件必须符合政府颁发的法律法规、规范、规定、规程、标准、规划和要求。1.1.2如因设计特殊需要，允许对设计规范、规程中非强制性条文稍有选择和突破，但设计人必须提出充分的理由，提交充分的质量保证措施，并报第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页业主书面认可。1.1.3编制建筑设计统一技术措施等事前指导性文件，并报业主审批后实施。对阶段性成果和最终成果，按规定程序进行严格校审并签字。1.2设计管理1.2.1对于设计过程中的重要问题，建筑师应先送至我司审核后方可进行下一步设计，本设计指导书中要求在建筑施工图设计的以下阶段提交我公司设计成果作审核并能依据审核意见作调整。具体提交时间按照设计院自定工作计划进行。1、建筑的总图、所有平面、立面、剖面。2、各户型的放大平面，其中应表示出梁的位置，家具布置，以便校核其相互关系。3、立面放大图：住宅、商业。1.3其他1.3.1各专业间应充分沟通:一要注意厨房、卫生间内的用水与电气开关插座以及煤气设施的相互位置关系，最终完成集成平面图。二要注意地下室各种管线的布置，尤其注意雨污重力排水管与风管的交叉，应保证地下室的净高要求,并最终完成综合管线图。1.3.2公共走廊、入户门前走道、套内各处过道净宽应考虑两边墙抹灰及施工误差等因素,设计时“墙至墙”尺寸应比规范要求最小尺寸增大100mm，消火栓安装应考虑暗装，以确保不影响走道净宽。2深度要求2.1说明部分2.1.1总说明应有以下内容：设计依据、工程概况、工程技术经济指标表、标高及单位、建筑主要用材及构造要求、建筑设备、建筑消防设计、建筑节能设计及其它。（人防说明随人防设计单独出图）2.1.2当有多栋建筑或为住宅小区时，除工程技术经济指标总表外，还应有各栋建筑面积及户型表，各栋建筑子项主要特征表。2.1.3建筑设计总说明中建筑面积的计算要精确，并随设计的加深不断核算直至最终结果，建筑面积计算应严格按照相关最新规范执行。2.1.4建筑主要用材及构造要求应对以下内容详细说明：内外墙体、内外装修、结构降板、门窗幕墙、建筑防水、变形缝、设备管井等。2.2图纸部分2.2.1图面要求：各专业图纸中各种做法、标注清晰明确，不同种类的标注字体及大小需相对一致，其中包括图纸目录、图签部分、图纸的主要内容部分。2.2.2各栋不同户型单元应有放大平面图，详细标注细部尺寸及做法。2.2.3各栋即使有完全对称的单元，在平面图中也应全部表达。2.2.4各栋平面及户型放大平面应有面积计算简图,标明全部计算面积、计算一第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页半计算面积及未计算面积部分。2.2.5指导书中未明确的图纸深度要求原则上按照《深圳市建筑工程施工图设计文件编制深度规定》执行。2.2.6立面图2.2.6.1建筑外立面的表达不应有遗漏，例如内院、凹槽，骑楼内部外墙面等部位。2.2.6.2立面分色图若因故延后出图时，建筑外立面图中应标识清楚各部位材料及范围，对架空层、屋顶构架等不易表达清的细部可附...
