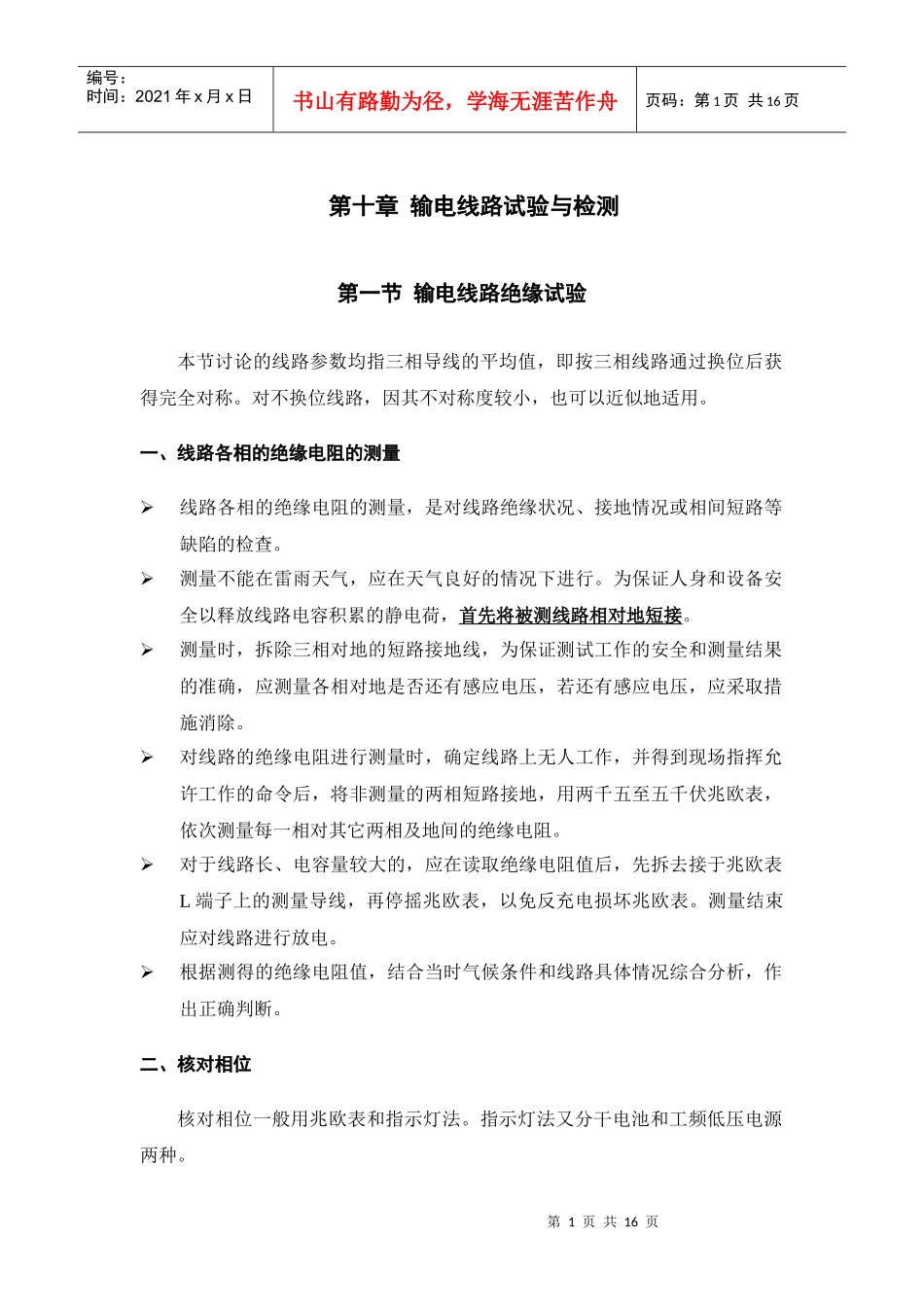

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第十章输电线路试验与检测第一节输电线路绝缘试验本节讨论的线路参数均指三相导线的平均值，即按三相线路通过换位后获得完全对称。对不换位线路，因其不对称度较小，也可以近似地适用。一、线路各相的绝缘电阻的测量线路各相的绝缘电阻的测量，是对线路绝缘状况、接地情况或相间短路等缺陷的检查。测量不能在雷雨天气，应在天气良好的情况下进行。为保证人身和设备安全以释放线路电容积累的静电荷，首先将被测线路相对地短接。测量时，拆除三相对地的短路接地线，为保证测试工作的安全和测量结果的准确，应测量各相对地是否还有感应电压，若还有感应电压，应采取措施消除。对线路的绝缘电阻进行测量时，确定线路上无人工作，并得到现场指挥允许工作的命令后，将非测量的两相短路接地，用两千五至五千伏兆欧表，依次测量每一相对其它两相及地间的绝缘电阻。对于线路长、电容量较大的，应在读取绝缘电阻值后，先拆去接于兆欧表L端子上的测量导线，再停摇兆欧表，以免反充电损坏兆欧表。测量结束应对线路进行放电。根据测得的绝缘电阻值，结合当时气候条件和线路具体情况综合分析，作出正确判断。二、核对相位核对相位一般用兆欧表和指示灯法。指示灯法又分干电池和工频低压电源两种。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页1、兆欧表法图10-1是用兆欧表核对相位的接线图，在线路的始端一相接兆欧表的L端，兆欧表的E端接地，在线路末端逐相接地测量，若兆欧表的指示为零，则表示末端接地相与始端测量相同属于一相。按此方法，定出线路始、末两端的A、B、C相。2、指示灯法指示灯法是将图10-1中的兆欧表换成电源，和指示灯串联测量，若指示灯亮，则表示始、末两端同属于一相。但应注意感应电压的影响，以免造成误判断。图10－1核对相位接线图三、测量直流电阻试验前线路末端三相均应彻底放电。线路始端开路，末端三相短路，拆开两端所有接地线。使用仪器设备：24V直流电源，直流毫伏电压表如图10-2。图10-2电流电压表法测量线路直流电阻接线图第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页A─直流电流表，V─直流电压表A，B相加直流电压，测电流，则AB相RAB=UABIAB(10-1)同样，可以测出和BC相RBC=UBCIBC(10-2)AC相RAC=UACIAC(10-3)然后换算成20℃时的单相电阻，换算方法如下(10-4)(10-5)(10-6)并按线路长度折算为每公里的电阻。第二节输电线路阻抗测量输电线路阻抗的测量分正序阻抗和零序阻抗两种来测量。一、测量正序阻抗如图10-3所示将线路末端三相短路，在始端加三相工频电压，测量各相的电流、三相的线电压和三相总功率。按测得的电压、电流取三个数的算术平均第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页值；功率取功率表1及2的代数和（用低功率因素功率表），并按下式计算线路每相每公里的正序参数。正序阻抗Z=Uav√3Iav.1L（欧/公里）（10-7）正序电阻R=P3Iav2.1L（欧/公里）（10-8）正序电抗X=√Z12−R12（欧/公里）（10-9）正序电感L=X12πf（亨/公里）（10-10）式中，P─三相总功率，即P=P1+P2（瓦）；Uav─三相线电压平均值（伏）；Iav─三相电流平均值（安）；L─线路长度（公里）；f─测量电源的频率（赫）。在图10-3中，试验电源电压应按线路长度和试验设备来选择，对100公里及以下线路可用380伏，100公里以上线路最好用1千伏以上电压测量，以免由于电流过小引起较大的测量误差。图10－3测量正序阻抗的原理图第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页二、测量零序阻抗测量零序阻抗接线如图10-4所示，测量时将末端三相短路接地，在始端施加单相交流电压。根据测得的电流、电压及功率，按下式计算出每相每公里的零序参数。零序阻抗Z0=3UI.1L（欧/公里）（10-11）零序电阻R0=3PI2.1L（欧/公里）（10-12）零序电抗X0=√Z02−R02（欧/公里）（10-13...
