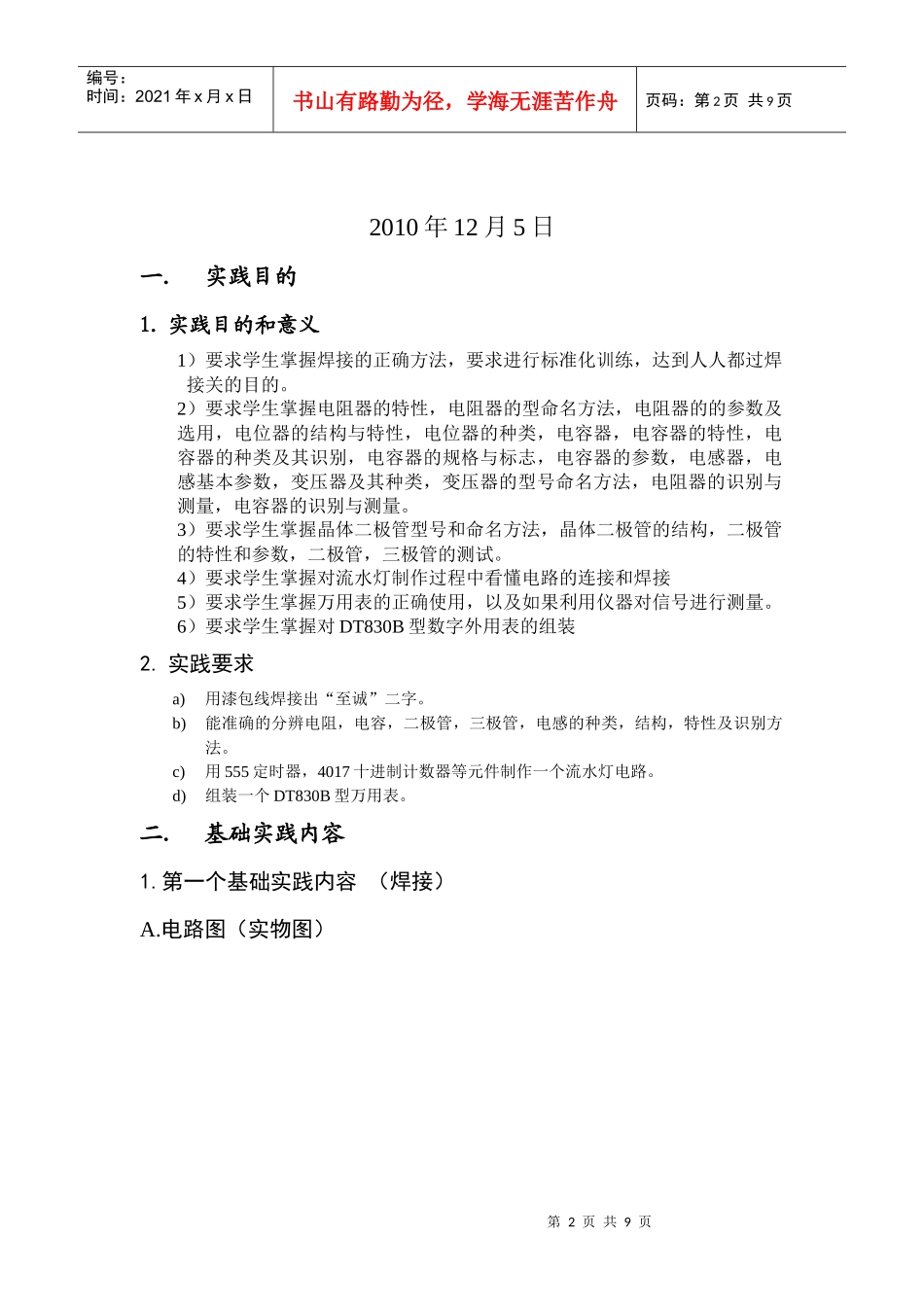

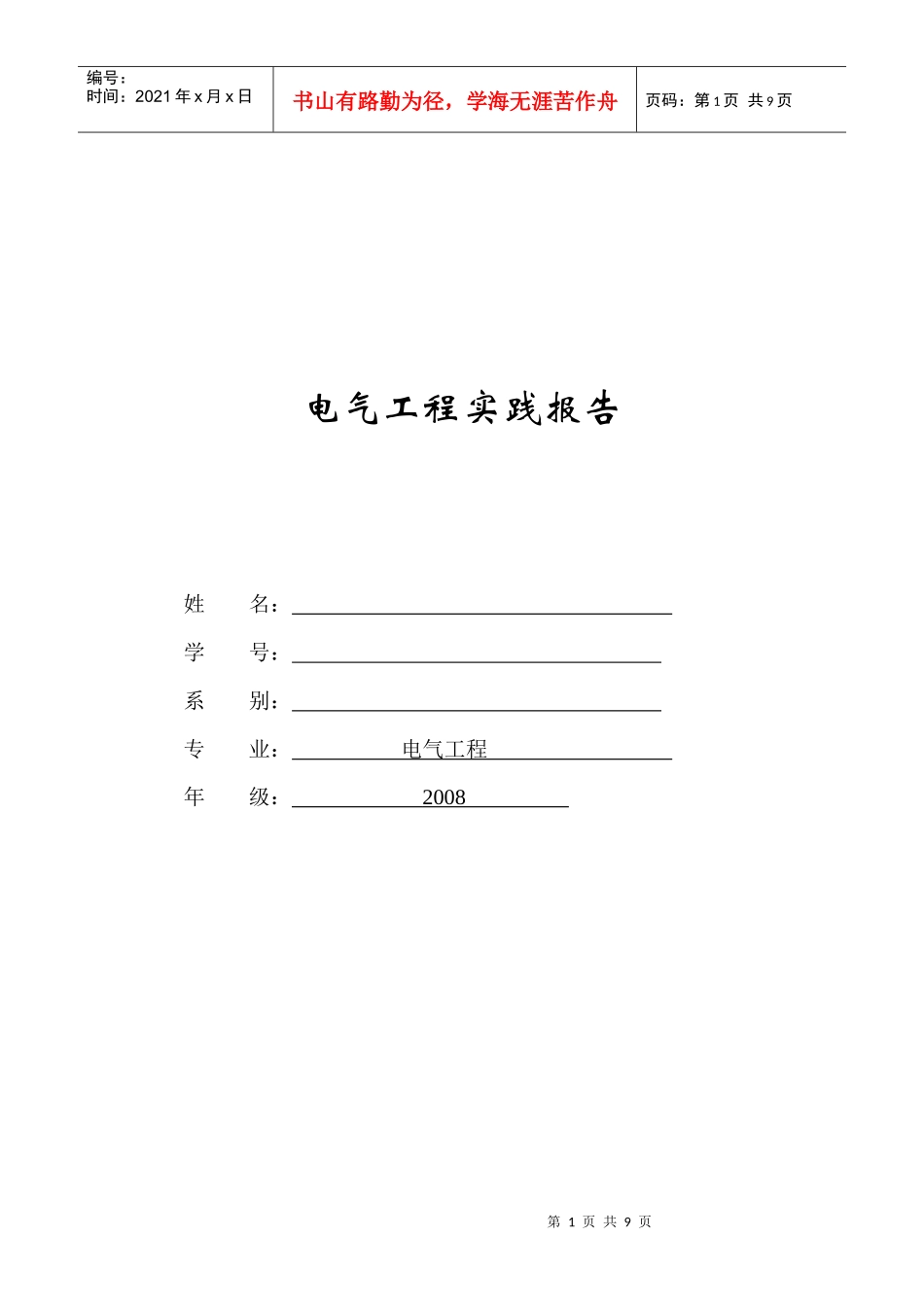

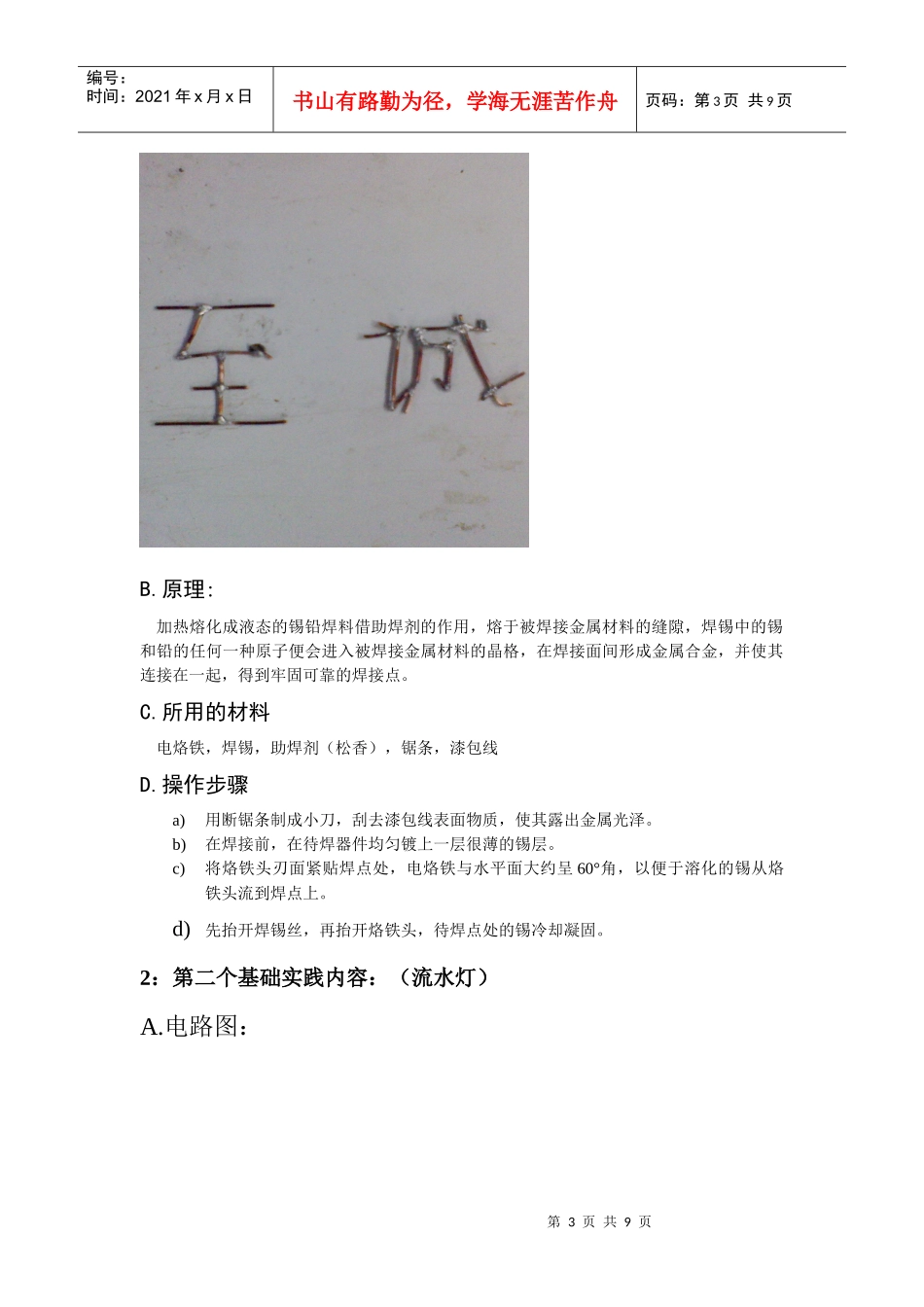

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电气工程实践报告姓名：学号：系别：专业：电气工程年级：2008第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2010年12月5日一．实践目的1.实践目的和意义1）要求学生掌握焊接的正确方法，要求进行标准化训练，达到人人都过焊接关的目的。2）要求学生掌握电阻器的特性，电阻器的型命名方法，电阻器的的参数及选用，电位器的结构与特性，电位器的种类，电容器，电容器的特性，电容器的种类及其识别，电容器的规格与标志，电容器的参数，电感器，电感基本参数，变压器及其种类，变压器的型号命名方法，电阻器的识别与测量，电容器的识别与测量。3）要求学生掌握晶体二极管型号和命名方法，晶体二极管的结构，二极管的特性和参数，二极管，三极管的测试。4）要求学生掌握对流水灯制作过程中看懂电路的连接和焊接5）要求学生掌握万用表的正确使用，以及如果利用仪器对信号进行测量。6）要求学生掌握对DT830B型数字外用表的组装2.实践要求a)用漆包线焊接出“至诚”二字。b)能准确的分辨电阻，电容，二极管，三极管，电感的种类，结构，特性及识别方法。c)用555定时器，4017十进制计数器等元件制作一个流水灯电路。d)组装一个DT830B型万用表。二．基础实践内容1.第一个基础实践内容（焊接）A.电路图（实物图）第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页B.原理：加热熔化成液态的锡铅焊料借助焊剂的作用，熔于被焊接金属材料的缝隙，焊锡中的锡和铅的任何一种原子便会进入被焊接金属材料的晶格，在焊接面间形成金属合金，并使其连接在一起，得到牢固可靠的焊接点。C.所用的材料电烙铁，焊锡，助焊剂（松香），锯条，漆包线D.操作步骤a)用断锯条制成小刀，刮去漆包线表面物质，使其露出金属光泽。b)在焊接前，在待焊器件均匀镀上一层很薄的锡层。c)将烙铁头刃面紧贴焊点处，电烙铁与水平面大约呈60°角，以便于溶化的锡从烙铁头流到焊点上。d)先抬开焊锡丝，再抬开烙铁头，待焊点处的锡冷却凝固。2：第二个基础实践内容：（流水灯）A.电路图：第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页B．原理利用555定时器及电阻电容组成的多谐振荡器为时序电路，为十进制计数器4017提供时序，用计数器Y0-Y9依次输出的高电平依次点亮发光二极管，从而构成流水灯效果。C.器件555定时器，4017计数器，22K电阻，1K电阻，1N4007二极管，1μF电容，发光二极管D.操作流程①．根据电路图，合理布线，画出焊接电路图。②．按照焊接电路图的布局，先焊接多谐振荡器部分，测试其是否可用。方法为在555定时器的三号口上连接一个1K电阻及发光二极管，观察发光二极管是否闪烁点亮。③．焊接计数器及灯光驱动显示部分，并连接多谐振荡器部分以构成完整电路。④．接上8V电源，观察10个发光二极管是否按顺序依次点亮构成流水灯效果。E.实物连接图第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页3第三个基础实践内容(万用表安装)：A.电路图：第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页B.原理DT830B型31/2位数字万用表的总电路由以下组成：（1）A/D转换器电路；（2）直流电压测量电路；（3）直流电流测量电路；（4）交流电压测量电路；（5）交流电流测量电路；（6）电阻测量电路；（7）测量晶体管Hfe的电路；（8）二极管测试电路；（10）小数点驱动电路及低电压指示电路。C.器件DT830B数字万用表散装套件1个液晶显示器1个电池1个焊接工具D.操作流程：一、电容及二极管安装。分清电解电容及二极管的+、—极，根据电容及二极管上面的相应标签，焊接和电路板上。二、安装保险座、RO、弹簧。三、安装电池线。电池线由B面穿过A先再插入焊孔、在B面焊接。红钱接“+”，黑线接“—”。四、液...
