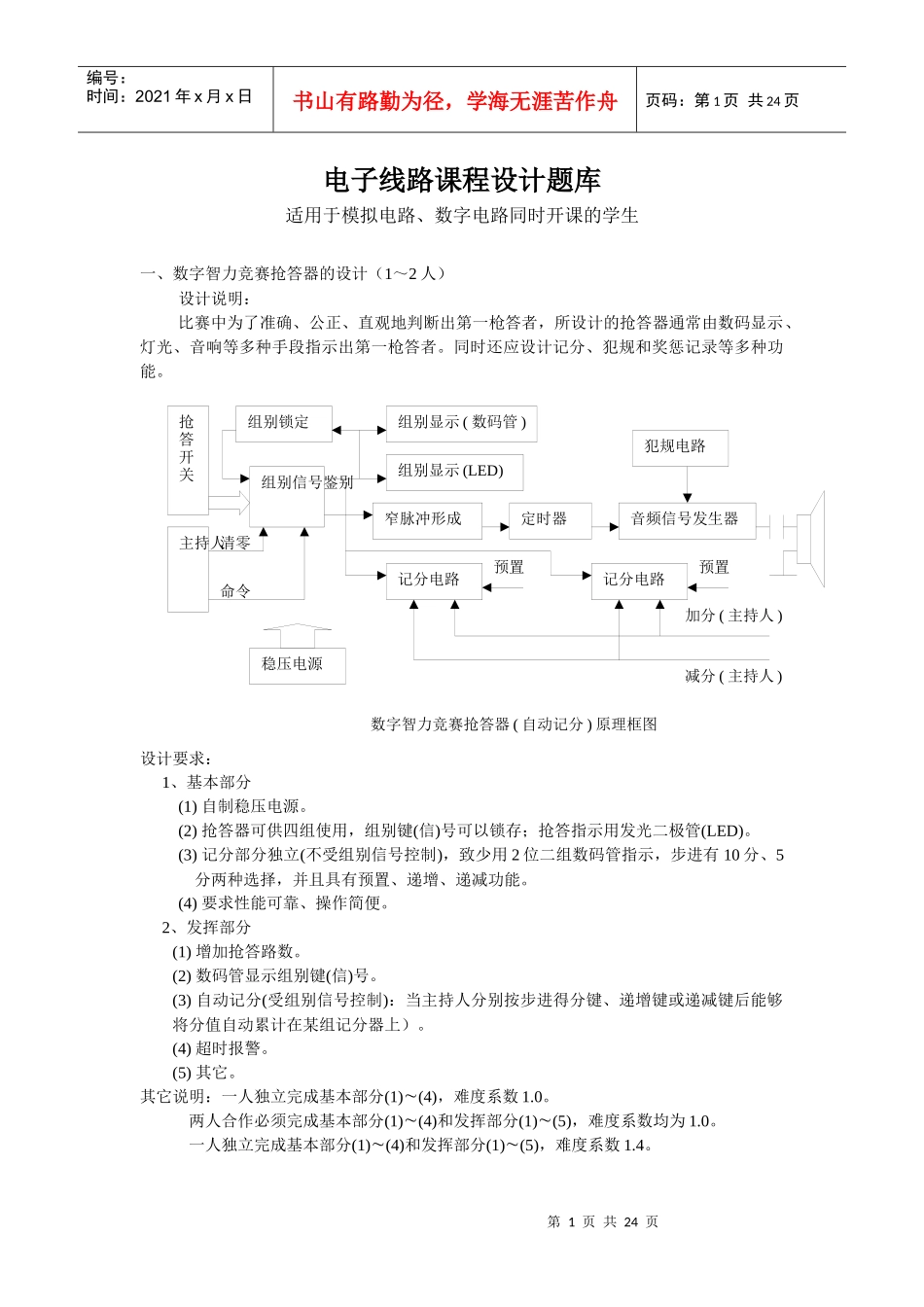

第1页共24页抢答开关清零命令主持人组别显示(数码管)组别显示(LED)窄脉冲形成组别锁定组别信号鉴别稳压电源数字智力竞赛抢答器(自动记分)原理框图定时器犯规电路音频信号发生器预置记分电路加分(主持人)减分(主持人)预置记分电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页电子线路课程设计题库适用于模拟电路、数字电路同时开课的学生一、数字智力竞赛抢答器的设计（1～2人）设计说明：比赛中为了准确、公正、直观地判断出第一枪答者，所设计的抢答器通常由数码显示、灯光、音响等多种手段指示出第一枪答者。同时还应设计记分、犯规和奖惩记录等多种功能。设计要求：1、基本部分(1)自制稳压电源。(2)抢答器可供四组使用，组别键(信)号可以锁存；抢答指示用发光二极管(LED)。(3)记分部分独立(不受组别信号控制)，致少用2位二组数码管指示，步进有10分、5分两种选择，并且具有预置、递增、递减功能。(4)要求性能可靠、操作简便。2、发挥部分(1)增加抢答路数。(2)数码管显示组别键(信)号。(3)自动记分(受组别信号控制)：当主持人分别按步进得分键、递增键或递减键后能够将分值自动累计在某组记分器上）。(4)超时报警。(5)其它。其它说明：一人独立完成基本部分(1)(4)，难度系数1.0。两人合作必须完成基本部分(1)(4)和发挥部分(1)(5)，难度系数均为1.0。一人独立完成基本部分(1)(4)和发挥部分(1)(5)，难度系数1.4。第2页共24页第1页共24页NS转子VABCNS转子VABC定子三相三拍正转（步距3°）ABCABBCCAABBCCA三相三拍反转（步距3°）ABCABCAABBBCCCA三相六拍正转（步距1.5°）AABBBCCCA三相六拍反转（步距1.5°）ABC编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页二、步进电机控制器的设计（2人）设计说明：步进电机主要由转子和定子组成，定子上绕制了A、B、C三相线圈。当三相定子绕组轮流接通驱动脉冲时，产生磁场吸引转子转动，每次转动的角度称为步距。根据三相绕组所加脉冲的方式不同而产生不同的步距，其中三相三拍方式的步距为3°，三相六拍方式为1.5°。根据不同的信号频率形成不同的转速。由三相脉冲加入的不同相序形成正转或反转。步进电机几个工作方式和对应的脉冲序列：定子第3页共24页第2页共24页时钟电路脉冲序列产生电路步距控制步数计数器脉冲放大电路步进电机译码显示器转向控制CBA绕组绕组绕组CBA步进电机控制器方框图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页设计要求：1、基本部分(1)自制稳压电源。(2)控制器能够驱动步进电机以三相三拍方式（步距3°）正向运转。(3)步进电机运行步数能够预置，每转一步自动减1，直到减到零，此时步进电机应能停止运转。(4)绕组驱动电流不低于0.1安培。(5)要求性能可靠、操作简便。2、发挥部分(1)步进电机还可以按三相六拍方式（步距1.5°）工作。(2)步进电机还可以反向运转。(3)绕组驱动电流能够达到0.2安培。(4)其它。其它说明：由于步进电机价格比较昂贵，控制器的负载可以用低阻值的电阻代替，通过电阻的电流应符合要求。示波器观察脉冲序列应符号要求。一人独立完成基本部分(1)(5)，难度系数1.0。两人合作必须完成基本部分(1)(5)和发挥部分(1)(4)，难度系数均为1.0。一人独立完成基本部分(1)(5)和发挥部分(1)(4)，难度系数1.4。第4页共24页第3页共24页输入按扭开关组输入锁存电路密码存储电路开锁控制电路机械动作构件5秒定时电路20秒定时电路声光指示电路电子密码锁控制器框图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页三、电子密码锁的设计（1人）设计说明：要求电子器件设计制作密码锁的控制电路，使之在输入正确的代码时，输出信号以启动执行机构动作，并且用红、绿LED指示关锁、开锁状态。设计要求：1、基本部分(1)自制稳压电源。(2)密码锁控制器中存储一个4位代码，当开锁按扭开关（可设置6至8位，其中只有4位有效，其余2至4位为虚设）的输入代码等于存储代码时启动开锁控制电路，并且用绿灯亮、红灯灭表示开锁状态。(3)从第一个按扭触动后的5秒内若未能将锁打开，则电路...
