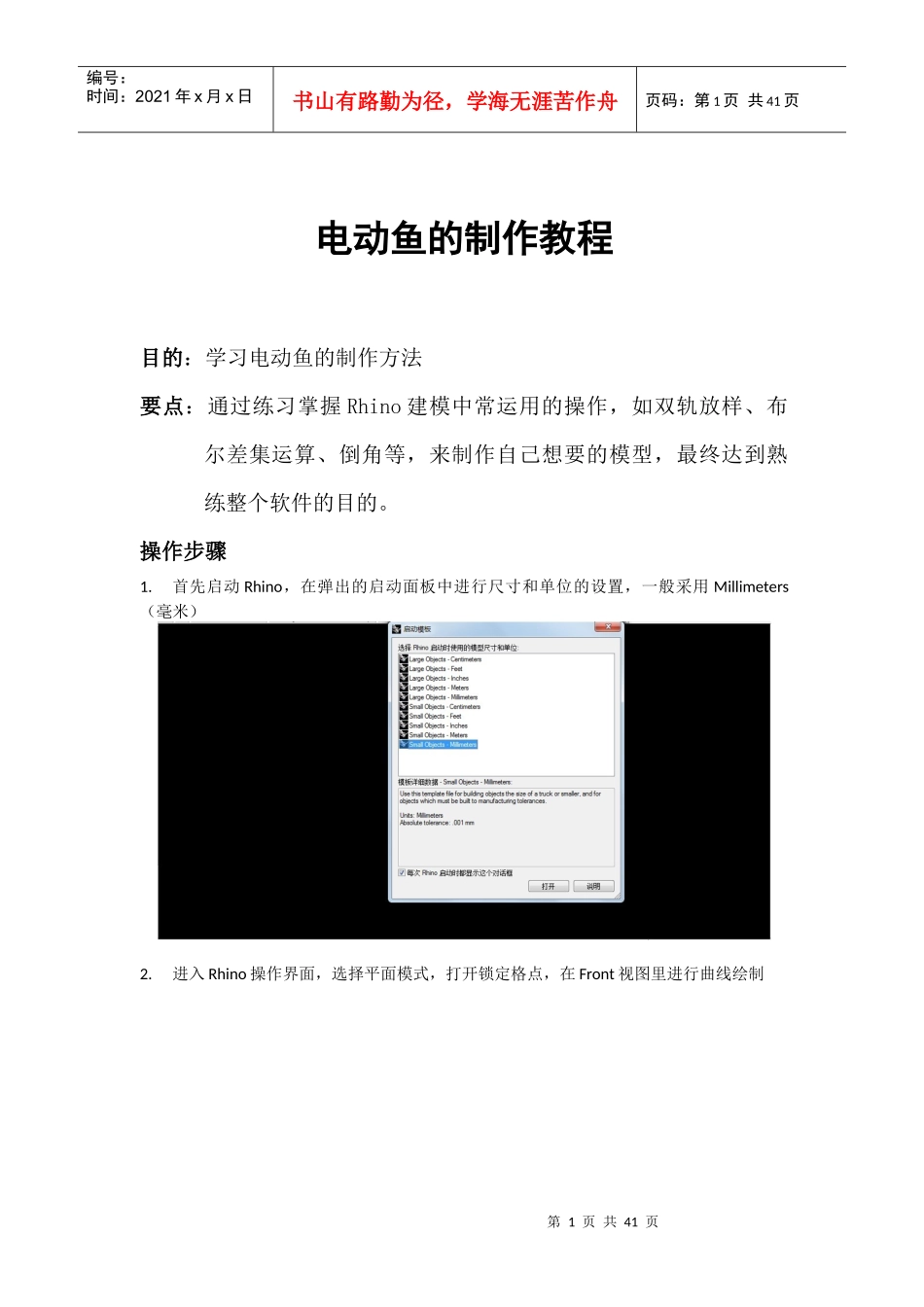

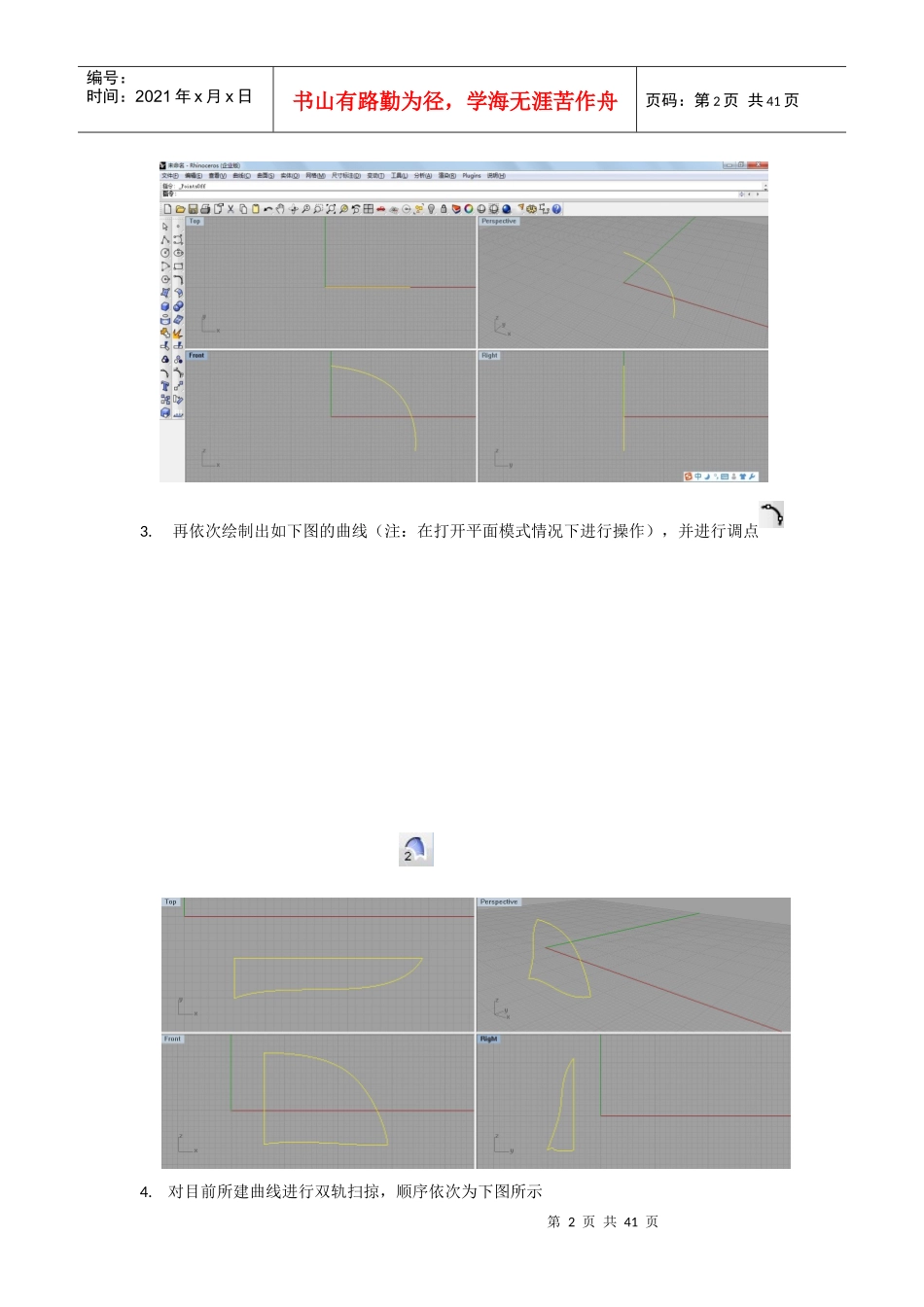

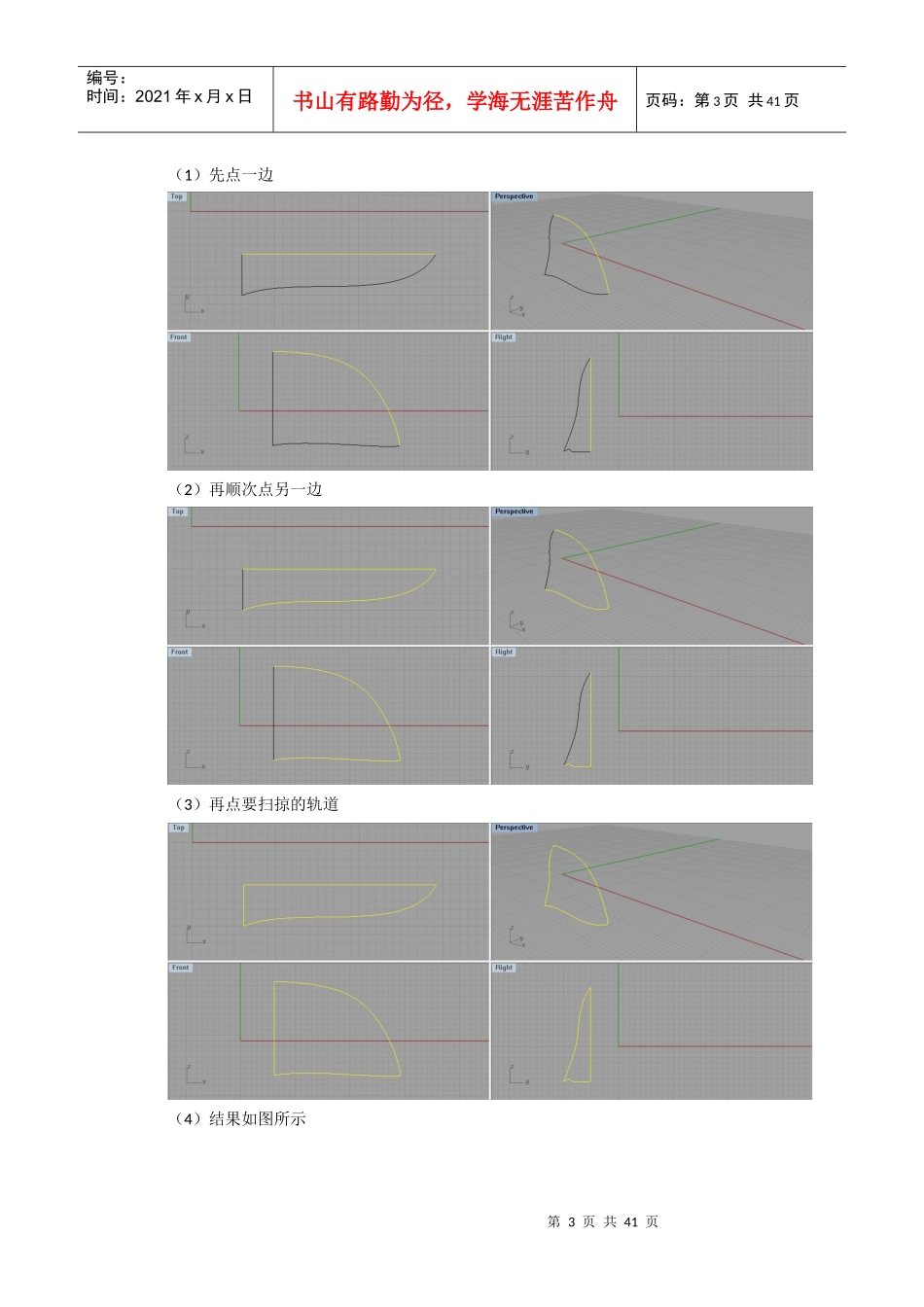

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页电动鱼的制作教程目的：学习电动鱼的制作方法要点：通过练习掌握Rhino建模中常运用的操作，如双轨放样、布尔差集运算、倒角等，来制作自己想要的模型，最终达到熟练整个软件的目的。操作步骤1.首先启动Rhino，在弹出的启动面板中进行尺寸和单位的设置，一般采用Millimeters（毫米）2.进入Rhino操作界面，选择平面模式，打开锁定格点，在Front视图里进行曲线绘制第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页3.再依次绘制出如下图的曲线（注：在打开平面模式情况下进行操作），并进行调点4.对目前所建曲线进行双轨扫掠，顺序依次为下图所示第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页（1）先点一边（2）再顺次点另一边（3）再点要扫掠的轨道（4）结果如图所示第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页5.之后利用镜像工具将另一边的面完成6.开启捕捉端点工具进行再次的画线7.现在进行再一次的双轨扫掠操作（1）先依次进行两条边的选中第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页（2）选择要扫掠的断面曲线第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页（3）最终封成一个圆滑的面8.再画一条曲线，如图所示9.在垂直方向画5条竖的曲线第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页10.再次进行双轨扫掠操作（1）首先选取两条路径（2）再依次选择断面曲线第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页（3）完成扫掠第9页共41页第8页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共41页11.绘制一条曲线12.用拉伸曲面工具进行封闭13.用曲面圆角工具进行倒角，步骤如下第10页共41页第9页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共41页14.再次用拉伸曲线工具进行封底第11页共41页第10页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共41页15.下面来制作底座，先绘制如图曲线16.再用曲线建立曲面工具建立底面17.再绘制如图一组曲线第12页共41页第11页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共41页18.再分别进行双轨扫掠完成底座侧面的制作19.再依次选择上方四条曲线建立曲面第13页共41页第12页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共41页20.显示之前隐藏的头部上方的部分，如图所示，小鱼的头部外形基本完成21.由于小鱼头部是双层结构，外层是透明塑料，里层是白色不透明装有电动装置的组件，所以还需要将头部缩小复制一个。先隐藏头部的底座。再在原地复制一个22.再对其进行缩放，制作为里面第二层的结构第14页共41页第13页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共41页23.下面再来制作鱼身的部分，先画一条曲线24.利用直线挤出工具，将曲线拉伸成面第15页共41页第14页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共41页25.复制一个，并加上如图所示的曲线26.进行双轨扫掠，得到如图所示的形状27.再绘制一条封闭的椭圆形曲线，将其挤出，穿过原来物体第16页共41页第15页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共41页28.并且在下方适当位置复制一个，操作时可按住shift保持相对位置不变29.接下来，布尔差集运算（1）先选中被剪辑物体（2）再依次选中要切割下去的部分第17页共41页第16页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共41页（3）最终形状如图所示30.利用圆角工具进行倒圆角31.在最中心的地方...
