用于带式运输机上的圆锥圆柱齿轮减速器设计机械制造课程设计VIP免费

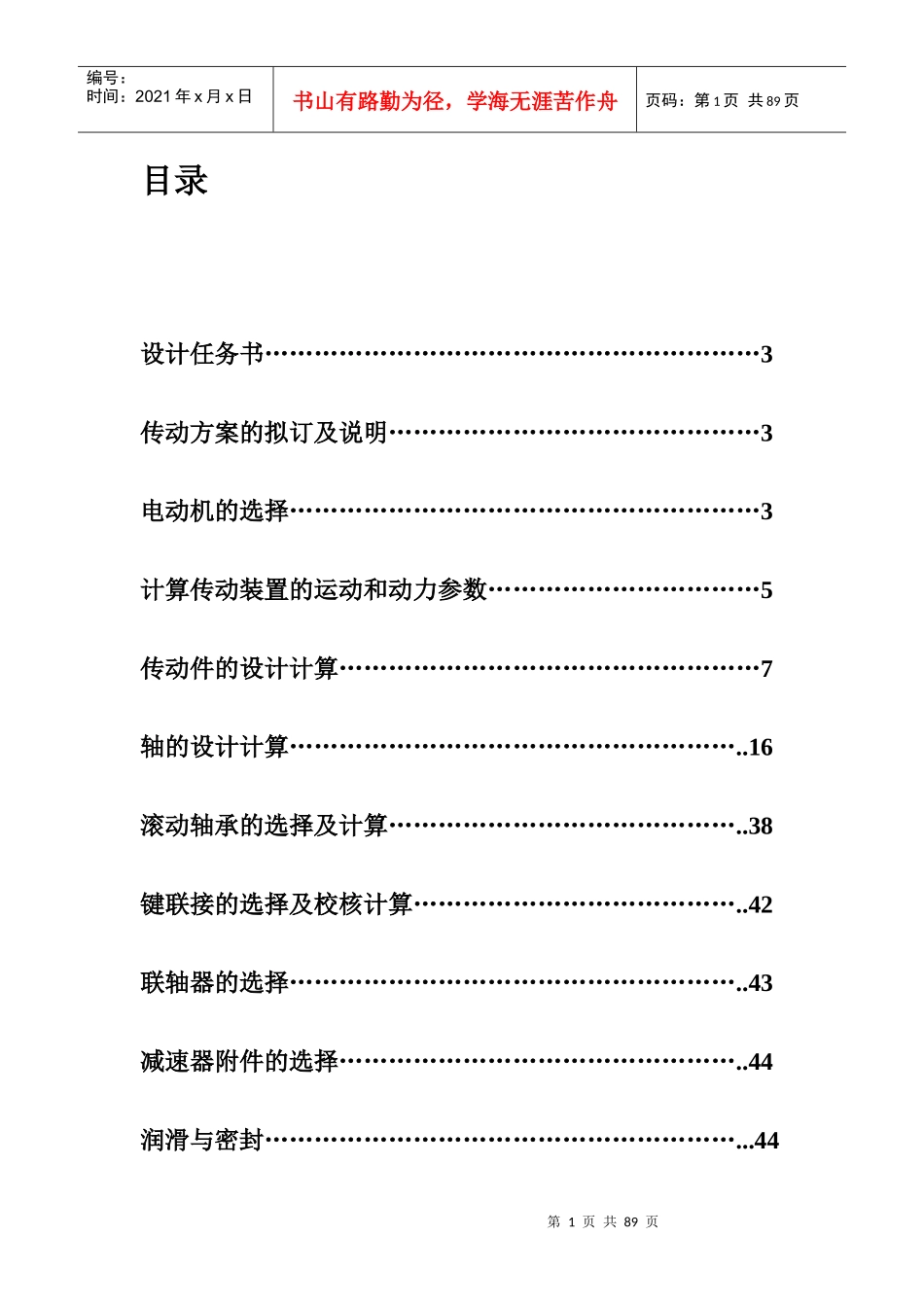

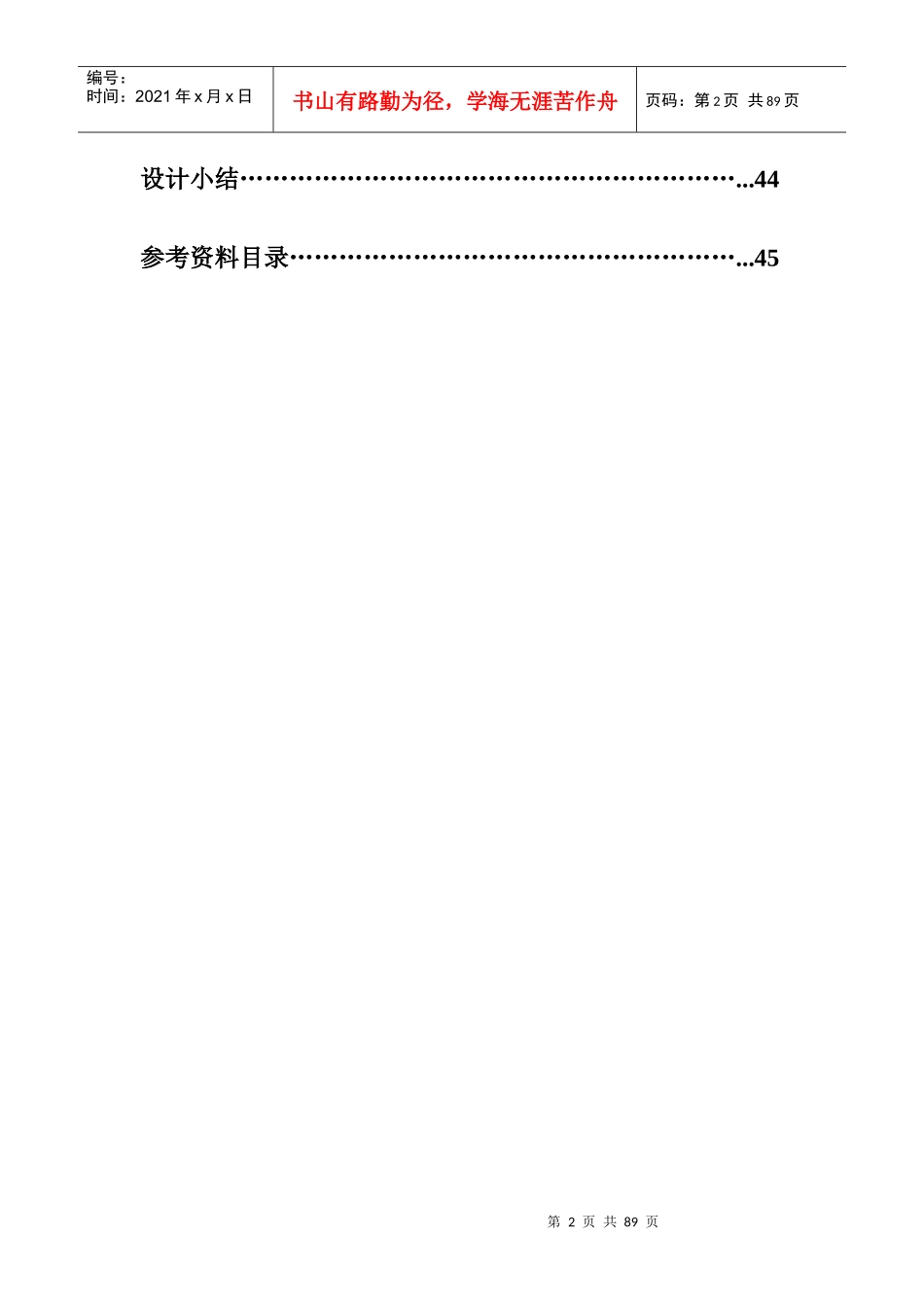

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页目录设计任务书……………………………………………………3传动方案的拟订及说明………………………………………3电动机的选择…………………………………………………3计算传动装置的运动和动力参数……………………………5传动件的设计计算……………………………………………7轴的设计计算………………………………………………..16滚动轴承的选择及计算……………………………………..38键联接的选择及校核计算…………………………………..42联轴器的选择………………………………………………..43减速器附件的选择…………………………………………..44润滑与密封…………………………………………………...44第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页设计小结……………………………………………………...44参考资料目录………………………………………………...45第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页设计计算及说明结果一、设计任务书设计一用于带式运输机上的圆锥圆柱齿轮减速器，已知带式运输机驱动卷筒的圆周力（牵引力）F=2100N，带速v=1.3m/s，卷筒直径D=320mm，输送机常温下经常满载，空载起动，工作有轻震，不反转。工作寿命10年（设每年工作300天），一班制。二、传动方案的拟订及说明计算驱动卷筒的转速选用同步转速为1000r/min或1500r/min的电动机作为原动机，因此传动装置总传动比约为13。根据总传动比数值，可拟定以下传动方案：图一三、选择电动机1）电动机类型和结构型式第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页按工作要求和工作条件，选用一般用途的Y（IP44）系列三相异步电动机。它为卧式封闭结构。设计计算及说明结果2）电动机容量(1)卷筒的输出功率(2)电动机输出功率传动装置的总效率式中、…为从电动机至卷筒轴的各传动机构和轴承的效率。由《机械设计（机械设计基础）课程设计》表2-4查得：V带传动=0.96；滚动轴承=0.988；圆柱齿轮传动=0.97；圆锥齿轮传动=0.96；弹性联轴器=0.99；卷筒轴滑动轴承=0.96；则故第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页(3)电动机额定功率由《机械设计（机械设计基础）课程设计》表20-1选取电动机额定功率。3）电动机的转速推算电动机转速可选范围，由《机械设计（机械设计基础）课程设计》表2-1查得Ｖ带传动常用传动比范围，单级圆柱齿轮传动比范围，圆锥齿轮传动比范围，则电动机转速可选范围为：设计计算及说明结果初选同步转速分别为1000r/min和1500r/min的两种电动机进行比较，如下表：方案电动机型号额定功率（ｋｗ）电动机转速(r/min)电动机质量(kg)同步满载1Y132M1-641000960732Y112M-441500144043传动装置的传动比总传动比V带传动二级减速器12.373.13.9918.564.644两方案均可行,但方案1传动比较小,传动装置结构尺寸较小,因此采用方案1,选定电动机的型号为Y132M1-64）电动机的技术数据和外形,安装尺寸由《机械设计（机械设计基础）课程设计》表20-1、表20-2查得主要数据，并记录备用。第6页共89页第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页四、计算传动装置的运动和动力参数1）传动装置总传动比2）分配各级传动比因为是圆锥圆柱齿轮减速器，所以圆锥圆柱齿轮减速器传动比设计计算及说明结果3）各轴转速（轴号见图一）第7页共89页第6页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共89页4）各轴输入功率按电动机所需功率计算各轴输入功率，即5）各轴转矩项目轴1轴2轴3轴4轴5转速(r/min)96096031077.677.6功率(kw)3.363.293.163.022.98转矩(N*m)33.4332.7397.35371.66366.74传动比113.13.991效率10.9780.960.9580.988第8页共89页第7页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页...
