长海县广鹿乡格仙岛码头工程施工组织设计VIP免费

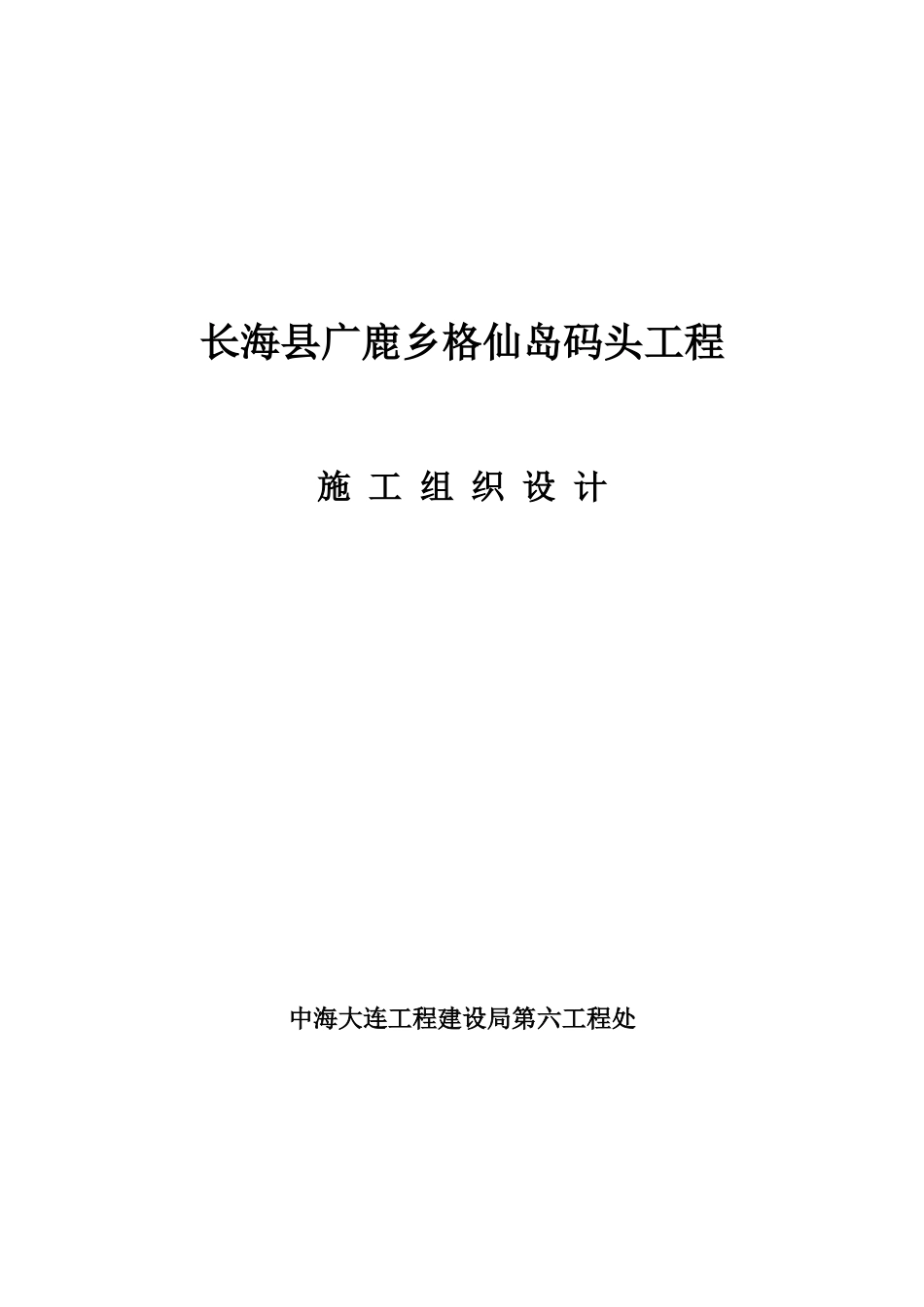

长海县广鹿乡格仙岛码头工程施工组织设计_第1页
1/69

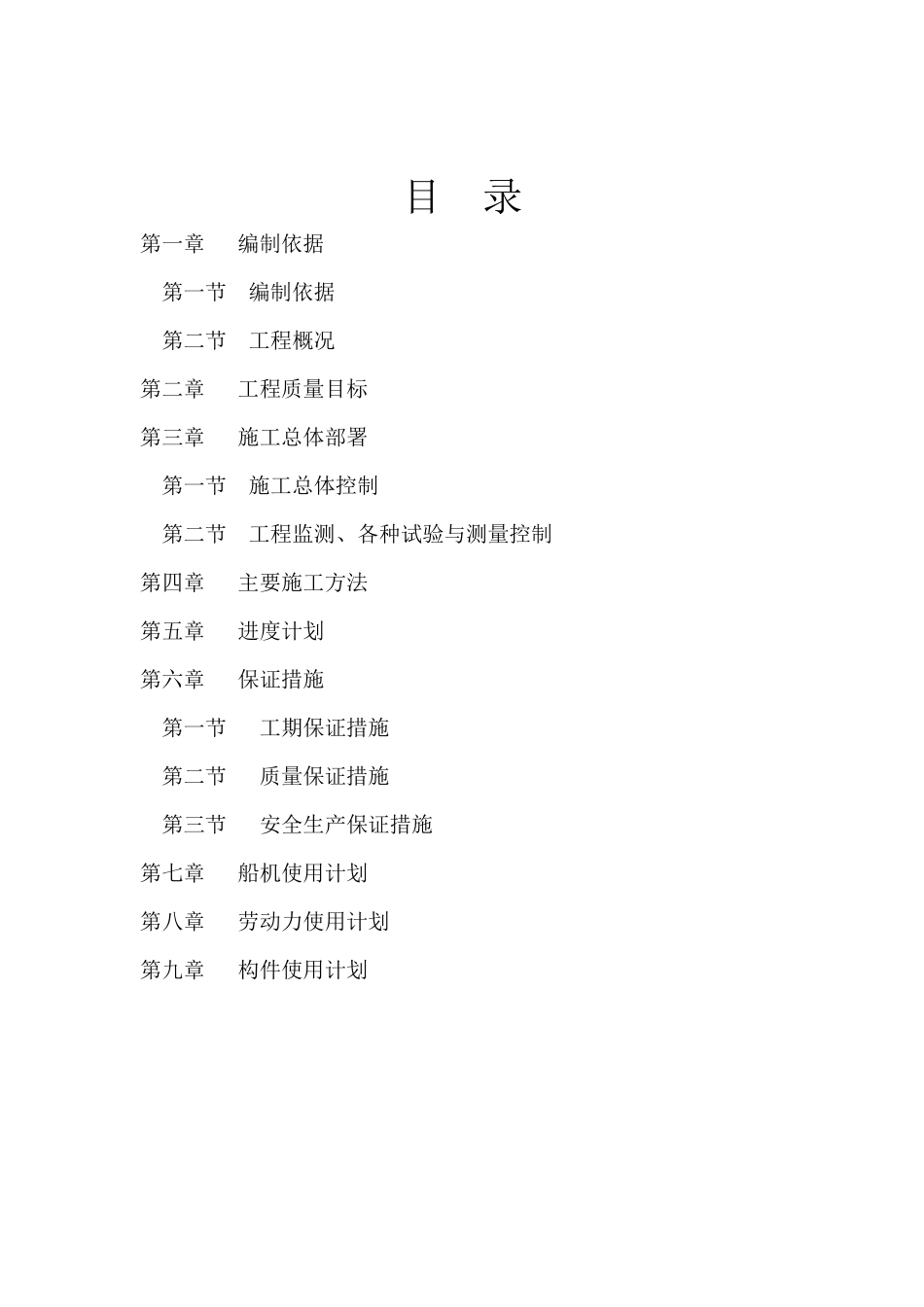

长海县广鹿乡格仙岛码头工程施工组织设计_第2页
2/69

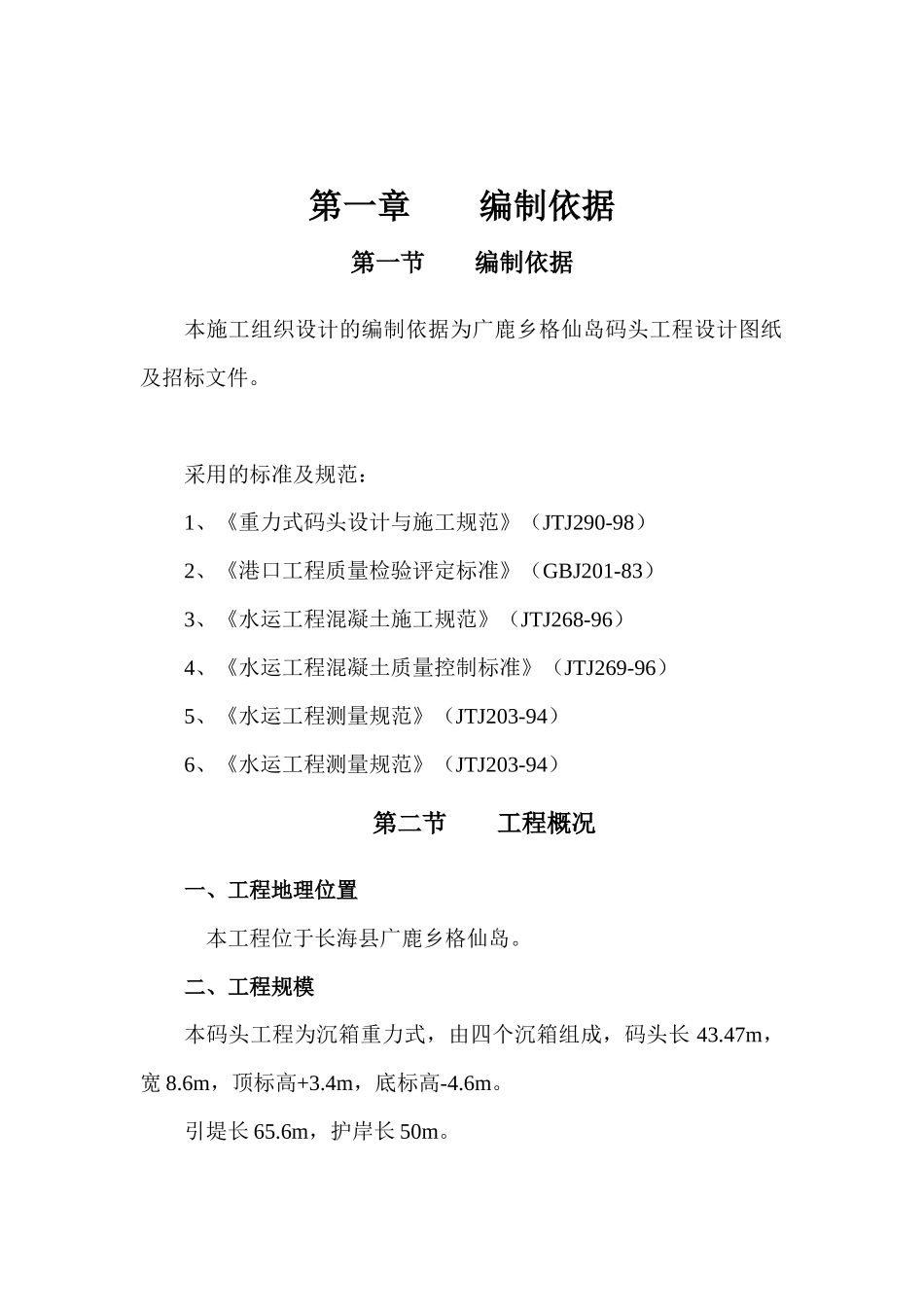

长海县广鹿乡格仙岛码头工程施工组织设计_第3页
3/69
长海县广鹿乡格仙岛码头工程施工组织设计中海大连工程建设局第六工程处目录第一章编制依据第一节编制依据第二节工程概况第二章工程质量目标第三章施工总体部署第一节施工总体控制第二节工程监测、各种试验与测量控制第四章主要施工方法第五章进度计划第六章保证措施第一节工期保证措施第二节质量保证措施第三节安全生产保证措施第七章船机使用计划第八章劳动力使用计划第九章构件使用计划第一章编制依据第一节编制依据本施工组织设计的编制依据为广鹿乡格仙岛码头工程设计图纸及招标文件。采用的标准及规范:1、《重力式码头设计与施工规范》(JTJ290-98)2、《港口工程质量检验评定标准》(GBJ201-83)3、《水运工程混凝土施工规范》(JTJ268-96)4、《水运工程混凝土质量控制标准》(JTJ269-96)5、《水运工程测量规范》(JTJ203-94)6、《水运工程测量规范》(JTJ203-94)第二节工程概况一、工程地理位置本工程位于长海县广鹿乡格仙岛。二、工程规模本码头工程为沉箱重力式,由四个沉箱组成,码头长43.47m,宽8.6m,顶标高+3.4m,底标高-4.6m。引堤长65.6m,护岸长50m。三、工程数量主要工程数量一览表编号项目名称单位工程量单价合价码头部分1基槽挖泥m327002基床抛二片石m31333基床抛10-100kg块石m324514基床夯实m28185基床整平m27036沉箱预制m35187沉箱拖运个48沉箱安装个49沉箱内抛开山石(水上)m3170210基床两侧抛开山石(水上)m385011护肩栅栏板预制m322.2612护肩栅栏板安放个3713基床护坡150-200kg块石安放m38814浆砌块石胸墙m361915混凝土外包胸墙m322616胸墙间回填开山石m369217现浇面层混凝土m362.718现浇混凝土阶梯m341.519现浇混凝土坡道m328.320现浇混凝土护轮坎m38.9321制安V型护舷套822制安D型护舷套523制安15T系船柱套824直埋D=150mmPVC管m5025砖墙混凝土盖板手井个5引堤部分26堤心回填开山石(陆上)m3430627护底回填开山石(水上)m315028抛理>500kg大块石护面m322729抛理300-500kg大块石护面m360030抛理200-300kg大块石护面m35631浆砌块石胸墙m338732混凝土外包胸墙m317233胸墙间回填开山石m3146234现浇面层混凝土m3155.535现浇混凝土护轮坎m320.936直埋D=150mmPVC管m5037砖墙混凝土盖板手井个5护岸部分38回填堤心开山石(陆上)m325039抛200-300kg大块石护面m38840现浇混凝土胸墙m311041胸墙后回填开山石(陆上)m3102042现浇混凝土路面m36043现浇混凝土护轮坎m37.944直埋D=150mmPVC管m5045砖墙混凝土盖板手井个5第二章工程质量质量方针质量第一,优质服务。质量目标创优良工程。第三章施工总体部署第一节施工总体控制1、本工程分两部施工,一为码头,二为引堤同时进行。2、施工总工艺流程。施工前准备沉箱予制,栅栏板予制基槽挖泥基床抛石,基床夯实基床整平沉箱安装沉箱填石浆彻胸墙现浇胸墙混凝土回填开山石现浇路面混凝土收尾第二节工程监测、各种试验与测量控制一、工程监测沉箱安装就位24小时后的沉降位移观测,满足要求方可仓内开山石碴。沉箱仓内填开山石碴后的沉降位移观测,为沉箱间回填开山石碴及上部结构施工提供参考。二、各种试验砼配合比试验,砼抗压强度试验,砼抗冻试验,砂浆配合比试验,砂浆抗压强度试验,砼、砂浆组、细骨料的试验;水泥、钢筋、块石各种力学性能与物理化学试验。三、测量控制系统1、高程控制根据建设单位提供给施工单位的水准点,并结合施工现场的实际情况,选取比较牢固、通视情况较好的位置布设高程控制网,埋设高程控制点。采用黄海高程系统,单位为m。现场P点高程0.2、N点高程0.89m。2、平面控制平面控制采用建设单位提供的坐标点设立施工基线。采用任意直角坐标系,根据设计提供以现场设立的P、N两点连线为X轴,P点为原点。X轴与N向夹角为12°24/57//,码头N-N轴线与X轴夹角为5°。码头N-N轴线与N向夹角为17°24/57//。测验收认可后使用。3、施工控制根据现场场地条件,采用经纬仪和钢尺进行测量施工工作,水准仪没量控制高程。4、验潮水尺选择掩护条件较好的地方,设立验潮水尺,用于指导水上抛石施工和船舶作业。验潮水尺必须定期以高程测量控制体系为据进行技术复核。验潮水尺采取10cm刻度,其上、下限...
