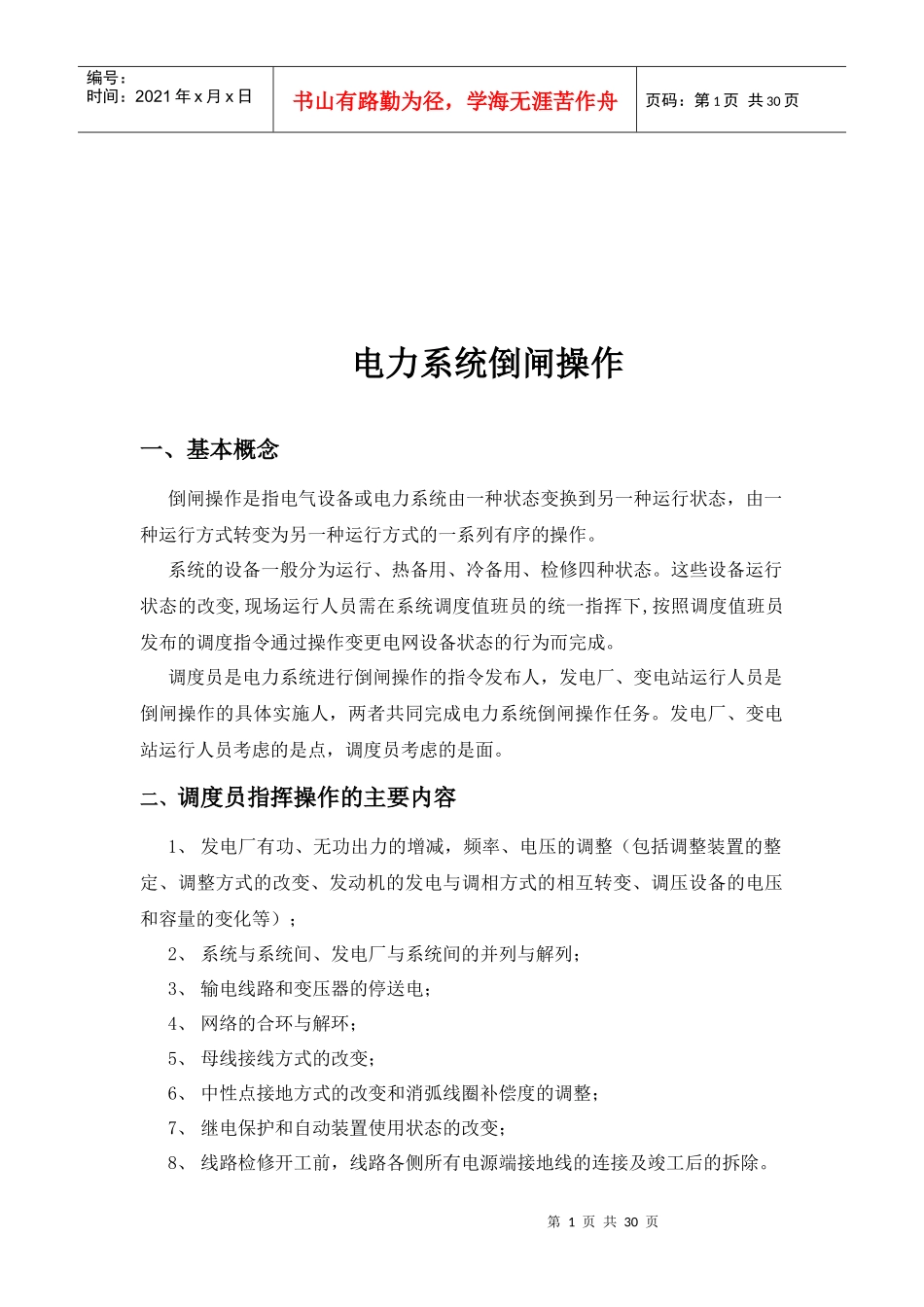

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页电力系统倒闸操作一、基本概念倒闸操作是指电气设备或电力系统由一种状态变换到另一种运行状态，由一种运行方式转变为另一种运行方式的一系列有序的操作。系统的设备一般分为运行、热备用、冷备用、检修四种状态。这些设备运行状态的改变,现场运行人员需在系统调度值班员的统一指挥下,按照调度值班员发布的调度指令通过操作变更电网设备状态的行为而完成。调度员是电力系统进行倒闸操作的指令发布人，发电厂、变电站运行人员是倒闸操作的具体实施人，两者共同完成电力系统倒闸操作任务。发电厂、变电站运行人员考虑的是点，调度员考虑的是面。二、调度员指挥操作的主要内容1、发电厂有功、无功出力的增减，频率、电压的调整（包括调整装置的整定、调整方式的改变、发动机的发电与调相方式的相互转变、调压设备的电压和容量的变化等）；2、系统与系统间、发电厂与系统间的并列与解列；3、输电线路和变压器的停送电；4、网络的合环与解环；5、母线接线方式的改变；6、中性点接地方式的改变和消弧线圈补偿度的调整；7、继电保护和自动装置使用状态的改变；8、线路检修开工前，线路各侧所有电源端接地线的连接及竣工后的拆除。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页三、倒闸操作的基本要求1、完成操作任务，保证运行接线的正确合理；2、要保证用户、特别是重要用户和发电厂厂用电的供电可靠性；3、要保证系统有功、无功功率的平衡，并使全系统和系统各部分都具有一定的备用容量；4、充分估计系统频率、电压和功率潮流在操作每一步骤中和操作后的变化程度，并应在操作前通知现场注意监视和调整；5、保持继电保护和自动装置的配合协调和使用的合理，并应特别注意掌握继电保护的最大允许潮流数值；6、中性点直接接地点的合理分布和消弧线圈的合理使用；7、长距离输电线路的稳定性；8、线路相位的正确性，特别是由于检修，扩建改造或新设备投入有可能造成相位混乱时，要进行相位的测定；9、根据改变后的运行方式，重新确定事故处理办法，特别是对那些由于为尽快消除事故而不须与调度联系、现场可以自行采取措施的规定。四、电力系统倒闸操作原则(1)要按规程规定的调度指挥关系,在调度值班员的指挥下进行。(2)值班调度员操作前要充分考虑电网接线的正确性,并应特别注意对重要用户供电的可靠性的影响。(3)值班调度员操作前要对电网的有功和无功加以平衡,保证操作后系统的稳定性,并考虑备用容量的分布。(4)值班调度员操作时注意系统变更后引起潮流、电压的变化,并及时通知有关现场。(5)继电保护及自动装置应配合协调。(6)由于检修、扩建有可能造成相位或相序紊乱的,送电前要注意进行核相。环状网络变压器的操作,可能引起电磁环网中接线角度发生变化时,应及时通知有关单位。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页(7)带电作业要按检修申请制度提前向所属调度提出申请,批准后方可作业,严禁约时停送。(8)系统操作后,事故处理措施应重新考虑。事先做好事故预想,并与有关现场联系好。系统变更后的解列点必要时应重新考虑。五、操作命令分类(1)单项命令:是指调度员只对一个单位发布一项操作令,由下级调度或现场运行人员完成后汇报。(2)综合命令:是指一个操作任务只涉及一个单位的操作,调度员只发给操作任务,由现场运行人员自行操作,在得到调度员允许之后即可开始执行,完毕后再向调度员汇报。在实际操作中，凡不需要其他单位直接配合的都应采取综合命令方式。只有一个项目操作完毕，必须有其他单位操作之后该单位才能再进行下一项目操作的，方采取单项命令方式，一个较为复杂的操作，常常是综合命令方式兼单项命令方式。(3)逐项命令:是指调度员逐项下达操作命令,受令单位按指令的顺序逐项执行。这一般涉及两个及两个以上单位的操作,调度员必须事先按操作原则编写好操作票,操作时由调度员逐项下达操作指令,现场按指令逐项操作完后汇报调度。例如线路的停送电等。六、电力系统运行操作制度1、...
