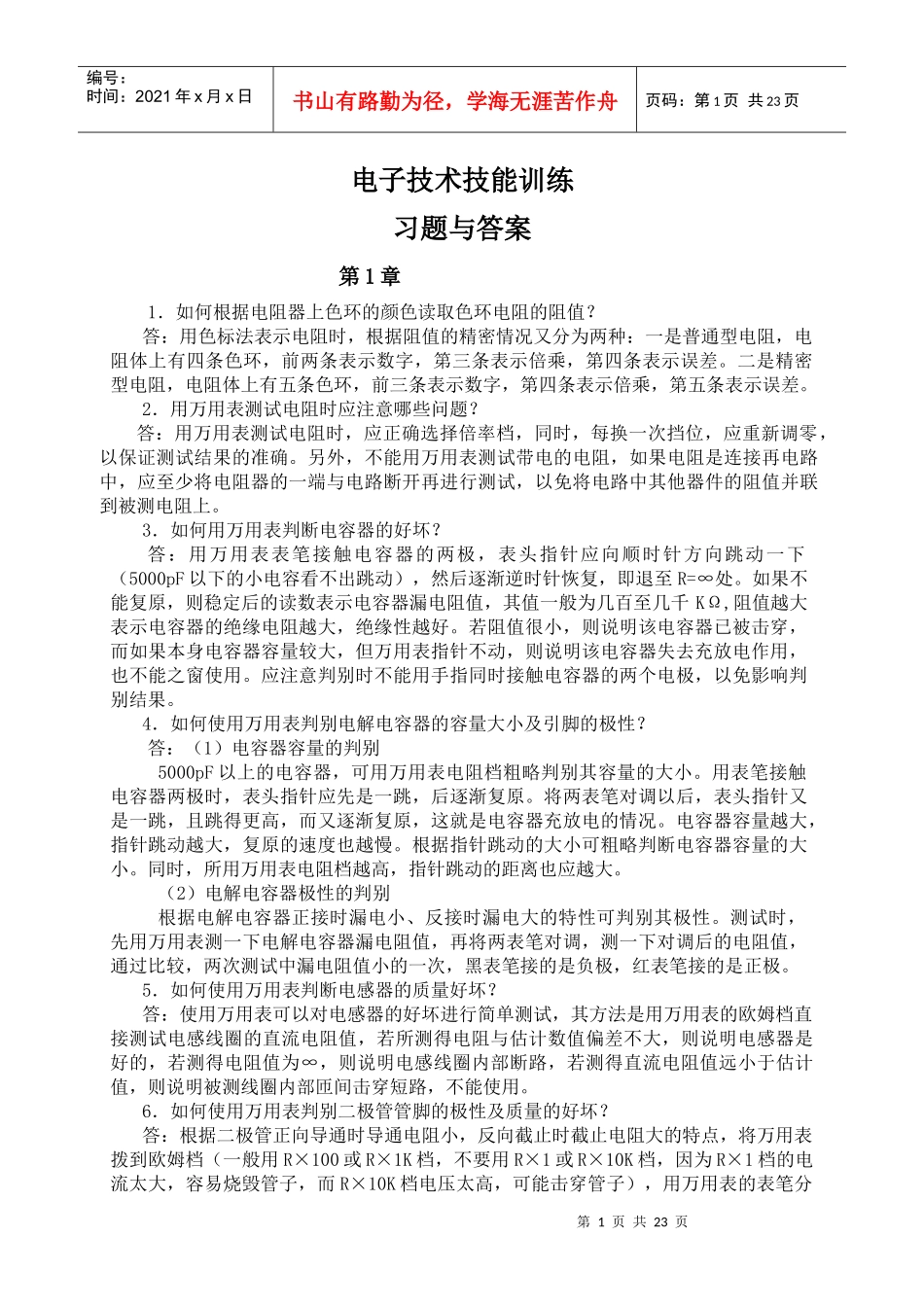

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页电子技术技能训练习题与答案第1章1．如何根据电阻器上色环的颜色读取色环电阻的阻值？答：用色标法表示电阻时，根据阻值的精密情况又分为两种：一是普通型电阻，电阻体上有四条色环，前两条表示数字，第三条表示倍乘，第四条表示误差。二是精密型电阻，电阻体上有五条色环，前三条表示数字，第四条表示倍乘，第五条表示误差。2．用万用表测试电阻时应注意哪些问题？答：用万用表测试电阻时，应正确选择倍率档，同时，每换一次挡位，应重新调零，以保证测试结果的准确。另外，不能用万用表测试带电的电阻，如果电阻是连接再电路中，应至少将电阻器的一端与电路断开再进行测试，以免将电路中其他器件的阻值并联到被测电阻上。3．如何用万用表判断电容器的好坏？答：用万用表表笔接触电容器的两极，表头指针应向顺时针方向跳动一下（5000pF以下的小电容看不出跳动），然后逐渐逆时针恢复，即退至R=∞处。如果不能复原，则稳定后的读数表示电容器漏电阻值，其值一般为几百至几千KΩ,阻值越大表示电容器的绝缘电阻越大，绝缘性越好。若阻值很小，则说明该电容器已被击穿，而如果本身电容器容量较大，但万用表指针不动，则说明该电容器失去充放电作用，也不能之窗使用。应注意判别时不能用手指同时接触电容器的两个电极，以免影响判别结果。4．如何使用万用表判别电解电容器的容量大小及引脚的极性？答：（1）电容器容量的判别5000pF以上的电容器，可用万用表电阻档粗略判别其容量的大小。用表笔接触电容器两极时，表头指针应先是一跳，后逐渐复原。将两表笔对调以后，表头指针又是一跳，且跳得更高，而又逐渐复原，这就是电容器充放电的情况。电容器容量越大，指针跳动越大，复原的速度也越慢。根据指针跳动的大小可粗略判断电容器容量的大小。同时，所用万用表电阻档越高，指针跳动的距离也应越大。（2）电解电容器极性的判别根据电解电容器正接时漏电小、反接时漏电大的特性可判别其极性。测试时，先用万用表测一下电解电容器漏电阻值，再将两表笔对调，测一下对调后的电阻值，通过比较，两次测试中漏电阻值小的一次，黑表笔接的是负极，红表笔接的是正极。5．如何使用万用表判断电感器的质量好坏？答：使用万用表可以对电感器的好坏进行简单测试，其方法是用万用表的欧姆档直接测试电感线圈的直流电阻值，若所测得电阻与估计数值偏差不大，则说明电感器是好的，若测得电阻值为∞，则说明电感线圈内部断路，若测得直流电阻值远小于估计值，则说明被测线圈内部匝间击穿短路，不能使用。6．如何使用万用表判别二极管管脚的极性及质量的好坏？答：根据二极管正向导通时导通电阻小，反向截止时截止电阻大的特点，将万用表拨到欧姆档（一般用R×100或R×1K档，不要用R×1或R×10K档，因为R×1档的电流太大，容易烧毁管子，而R×10K档电压太高，可能击穿管子），用万用表的表笔分第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页别接二极管的两个电极，测出一个电阻，然后将两表笔对换，再测出一个阻值，则阻值小的那一次黑表笔所接一端为二极管的正极，另一端即为负极。若两次测得阻值都很小，则说明管子内部短路，若两次测得的阻值都很大，则说明管子内部断路。7．如何使用万用表判别三极管的管型及基极？答：测试时，假设某一管脚为基极，将万用表拨在R×100或R×1K档上，用黑表笔接触假设的基极，用红表笔分别接触另外两管脚，若测得的阻值相差很大，则原先假设的基极不是基极，需另外假设。若两次测得的阻值都很大，则该极可能是基极，此时再将两表笔对换继续测试，若对换表笔后测得的阻值都较小，则说明该电极是基极，且此三极管为PNP型。同理，黑表笔接假设的基极，红表笔分别接其它两个电极时测得的阻值都很小，则该三极管的管型为NPN型。8．如何使用万用表判别三极管的集电极与发射极？答：判断出管子的基极和管型后，可进一步判断管子的集电极和发射极。以NPN管为例，确定基极和管型后，假设其它两只管脚中一只是集电极，另一只即假设为发射...
