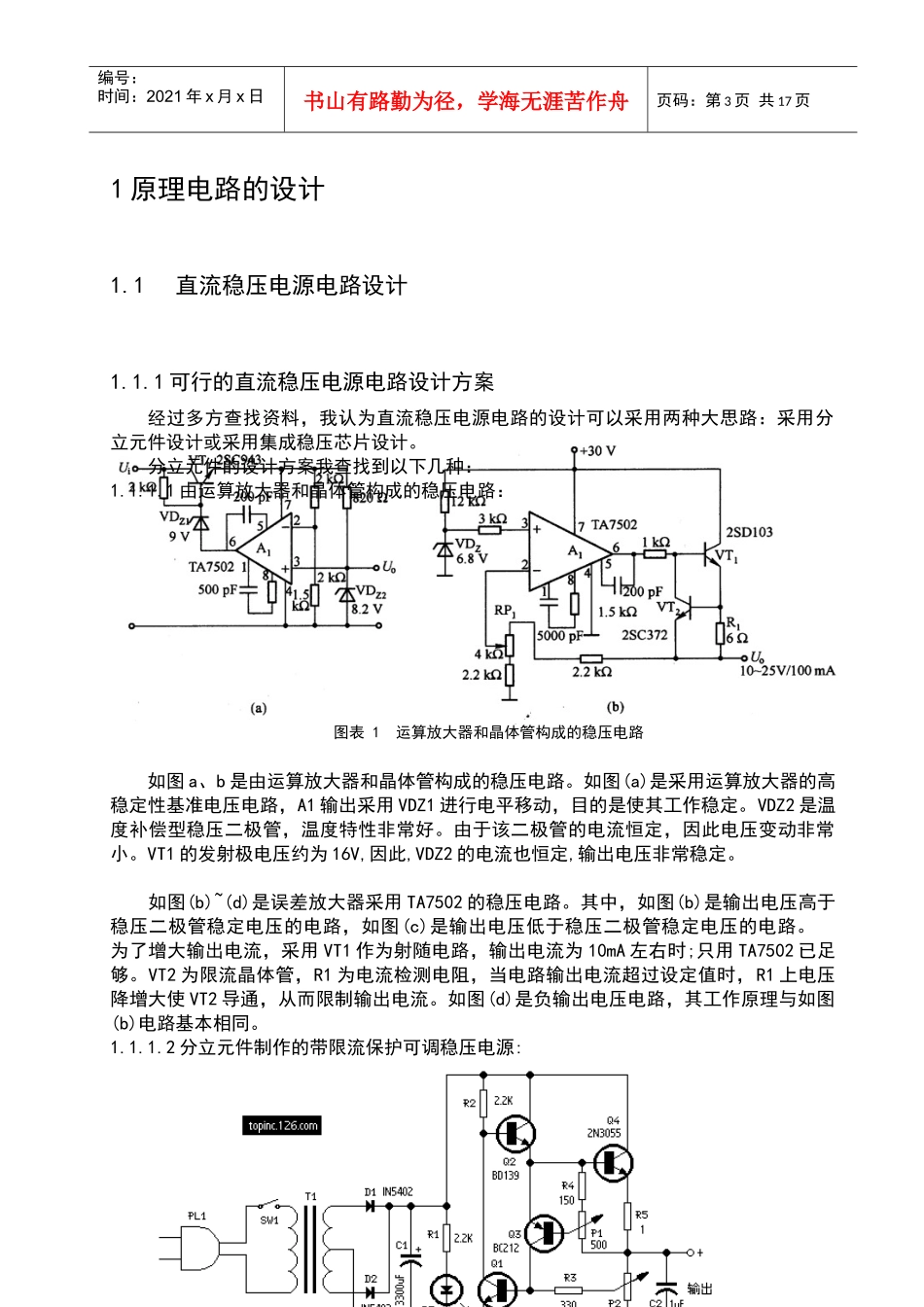

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页直流稳定电源摘要：随着现代科技的不断发展，各种各样的电气、电子设备已经广泛的应用于日常工作、科研、学习等各个方面。电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。本设计分别用LM317三端稳压芯片稳压电路，LM317三端稳压芯片稳流电路和反馈式逆变电路设计直流稳压电源，直流稳流电源和DC-DC变换器。通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。关键词：电源；LM317三端稳压芯片稳压电路；LM317三端稳压芯片稳流电路；反馈式逆变电路第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录：1原理电路的设计…………………………………………31.1直流稳压电源电路设计………………………………31.2直流稳流电源电路设计………………………………51.3DC-DC转换电路设计…………………………………71.4电路图与主要工作原理………………………………101.5主要参数的选择与计算………………………………112安装、调试、仿真过程…………………………………132.1电路实物的安装与调试………………………………132.2DC-DC转换器的仿真与参数分…………………………132.3针对问题的调试………………………………………133数据整理及最终分析……………………………………153.1稳压模块的数据结果…………………………………153.2稳压模块的数据结果…………………………………163.3DC-DC变换器的数据结果……………………………163.4数据分析………………………………………………164心得体会…………………………………………………175元器件清单………………………………………………186主要参考文献……………………………………………19第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1原理电路的设计1.1直流稳压电源电路设计1.1.1可行的直流稳压电源电路设计方案经过多方查找资料，我认为直流稳压电源电路的设计可以采用两种大思路：采用分立元件设计或采用集成稳压芯片设计。分立元件的设计方案我查找到以下几种：1.1.1.1由运算放大器和晶体管构成的稳压电路：图表1运算放大器和晶体管构成的稳压电路如图a、b是由运算放大器和晶体管构成的稳压电路。如图(a)是采用运算放大器的高稳定性基准电压电路，A1输出采用VDZ1进行电平移动，目的是使其工作稳定。VDZ2是温度补偿型稳压二极管，温度特性非常好。由于该二极管的电流恒定，因此电压变动非常小。VT1的发射极电压约为16V,因此,VDZ2的电流也恒定,输出电压非常稳定。如图(b)~(d)是误差放大器采用TA7502的稳压电路。其中，如图(b)是输出电压高于稳压二极管稳定电压的电路，如图(c)是输出电压低于稳压二极管稳定电压的电路。为了增大输出电流，采用VT1作为射随电路，输出电流为10mA左右时;只用TA7502已足够。VT2为限流晶体管，R1为电流检测电阻，当电路输出电流超过设定值时，R1上电压降增大使VT2导通，从而限制输出电流。如图(d)是负输出电压电路，其工作原理与如图(b)电路基本相同。1.1.1.2分立元件制作的带限流保护可调稳压电源:第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页P1是用来设置限制最大输出电流，调整它可以在相应的输出电压时，给出50mA-2A的电流限制。P2用做输出电压调节。这里必须注意的是要求用对数型的电位器。这样输出电压的可调性和线性会更好些。电源变压器的输出电压和容量应根据你所需要的输出电压和电流来选区。最佳的方案是：变压器次级电压为36、40、48V或带中间抽头的50、75、80V。容量为100VA。电容C1可以从2200-6800uF/35-50V之间选择。BC182为50V/100mA/NPN三极管；BD139为80V/1.5A/NPN三极管；BC212...
