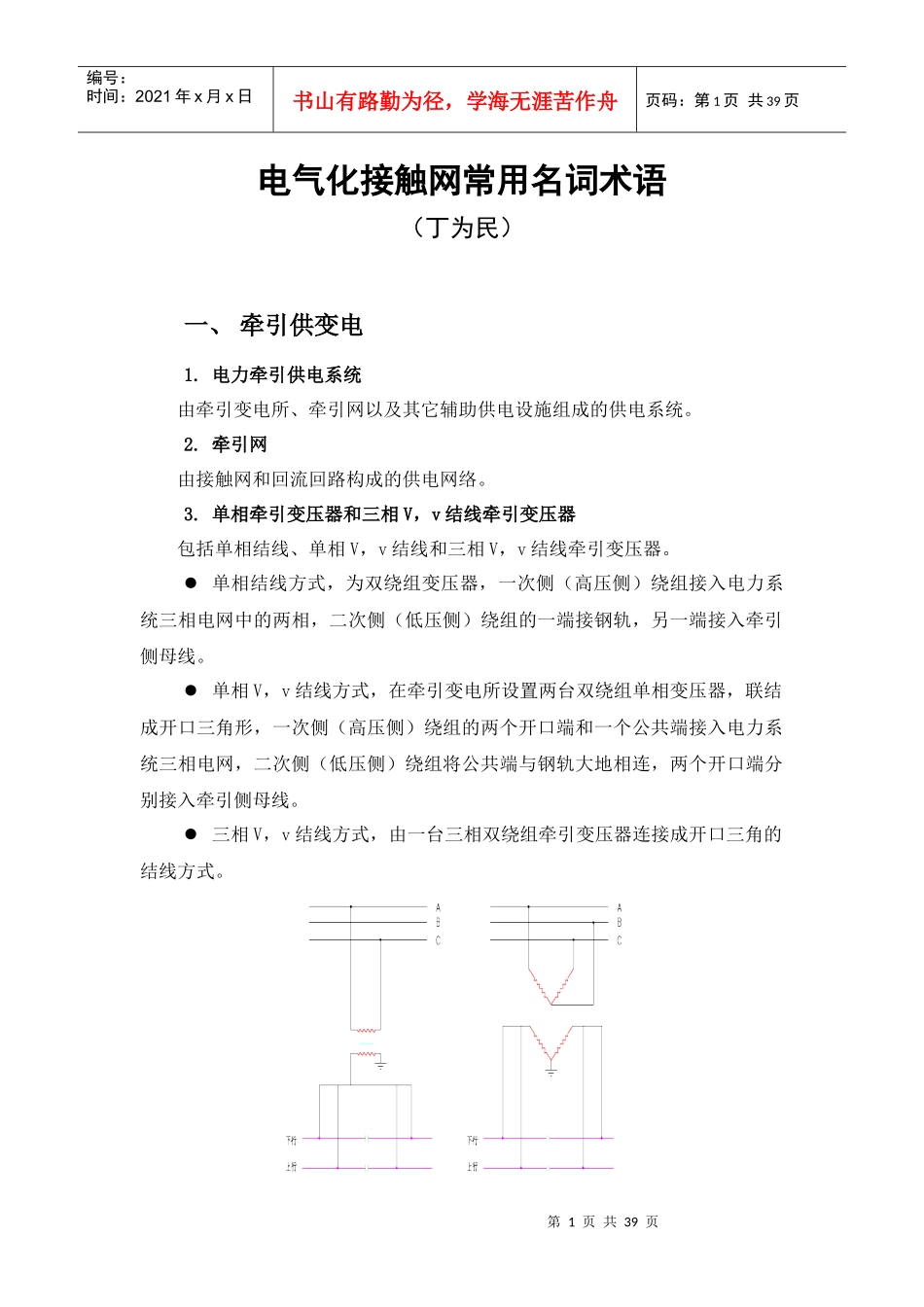

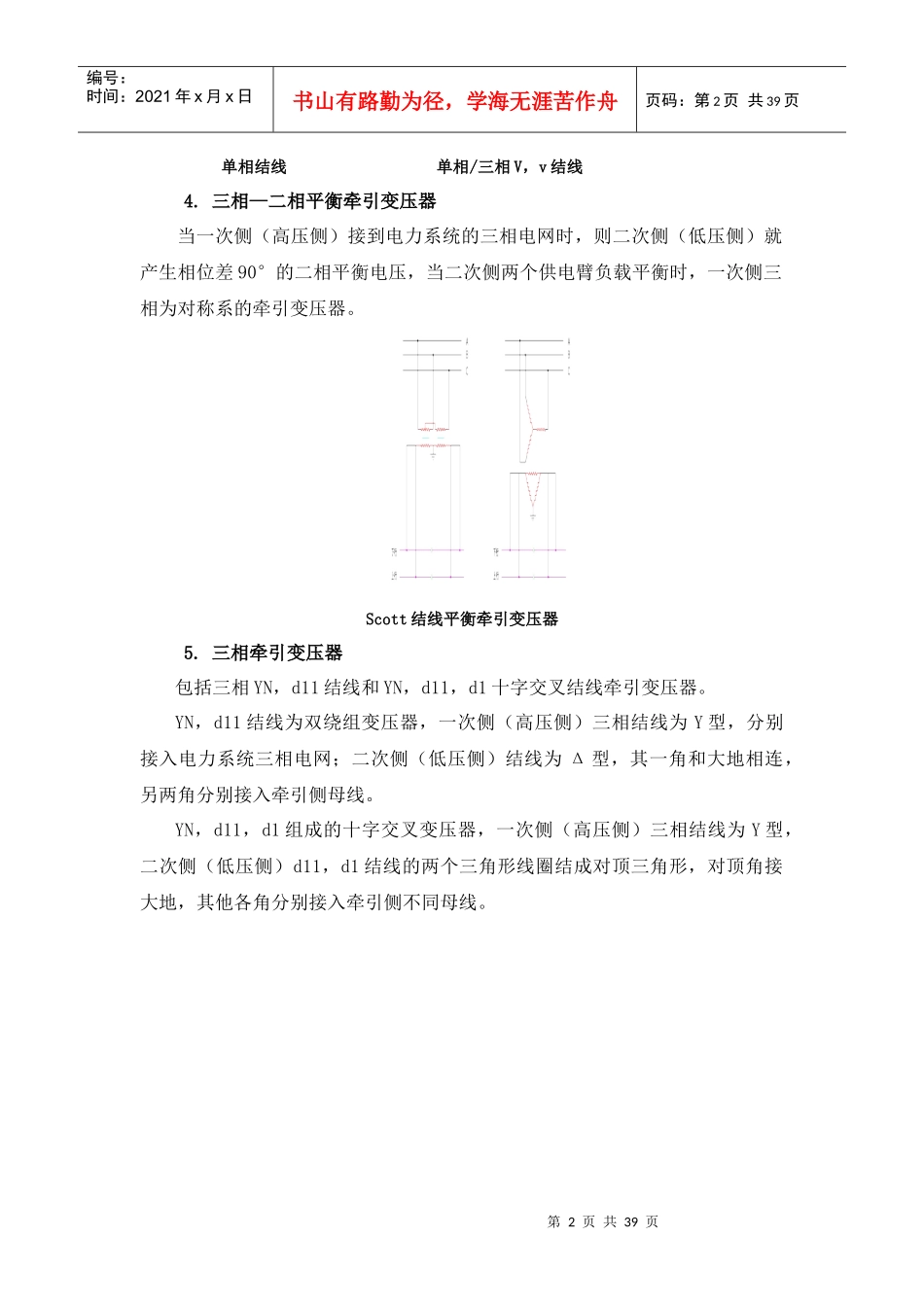

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页电气化接触网常用名词术语（丁为民）一、牵引供变电1.电力牵引供电系统由牵引变电所、牵引网以及其它辅助供电设施组成的供电系统。2.牵引网由接触网和回流回路构成的供电网络。3.单相牵引变压器和三相V，v结线牵引变压器包括单相结线、单相V，v结线和三相V，v结线牵引变压器。单相结线方式，为双绕组变压器，一次侧（高压侧）绕组接入电力系统三相电网中的两相，二次侧（低压侧）绕组的一端接钢轨，另一端接入牵引侧母线。单相V，v结线方式，在牵引变电所设置两台双绕组单相变压器，联结成开口三角形，一次侧（高压侧）绕组的两个开口端和一个公共端接入电力系统三相电网，二次侧（低压侧）绕组将公共端与钢轨大地相连，两个开口端分别接入牵引侧母线。三相V，v结线方式，由一台三相双绕组牵引变压器连接成开口三角的结线方式。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页单相结线单相/三相V，v结线4.三相—二相平衡牵引变压器当一次侧（高压侧）接到电力系统的三相电网时，则二次侧（低压侧）就产生相位差90°的二相平衡电压，当二次侧两个供电臂负载平衡时，一次侧三相为对称系的牵引变压器。Scott结线平衡牵引变压器5.三相牵引变压器包括三相YN，d11结线和YN，d11，d1十字交叉结线牵引变压器。YN，d11结线为双绕组变压器，一次侧（高压侧）三相结线为Y型，分别接入电力系统三相电网；二次侧（低压侧）结线为Δ型，其一角和大地相连，另两角分别接入牵引侧母线。YN，d11，d1组成的十字交叉变压器，一次侧（高压侧）三相结线为Y型，二次侧（低压侧）d11，d1结线的两个三角形线圈结成对顶三角形，对顶角接大地，其他各角分别接入牵引侧不同母线。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页三相YN，d11结线牵引变压器三相YN，d11，d1十字交叉结线牵引变压器6.并联电容补偿装置并联在母线上用于提高功率因数的电容器组、放电线圈及串联电抗器等的总称。7.分束供电在枢纽（含大型客站及区段站）的各分场中，为方便供电和检修的需要，按电化股道群不同供电分区进行供电。8.自耦变压器两个或多个绕组有一公共部分的变压器。9.吸流变压器变换比为1的变压器，其中一个绕组与接触悬挂串联，另一个绕组与绝缘回流导线串联。10.牵引供电远动系统（SCADA系统）由控制站和被控站的远动设备及连接两者之间的通道设备组成的对牵引供电设备进行远距离实时监控的系统。它实现对牵引供电系统的数据采集、传输、处理和控制显示等功能。11.控制站（主站）监控系统中对被控站进行远距离控制、监视、测量的场所。12.被控站（子站）监控系统中受控制站监视和控制的场所。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页13.远动终端在被控站内按规约完成远动数据采集、处理、发送、接收、输出和执行等功能的设备。14.双工通信双方可同时进行收、发的通信工作方式。15.“V停”控制站（“V停”站）在开设V型天窗的区段中，对接触网隔离开关或负荷开关进行集中控制的场所。16.牵引供电调度所设有牵引供电调度台，用于指挥牵引供电系统运行、事故处理和设备维修的场所。二、接触网（一）悬挂类型接触网悬挂类型大体可分为简单悬挂、单链形悬挂、复链形悬挂三种。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页简单悬挂。仅由接触线和弹性吊索组成，无承力索。简单悬挂因在跨距内接触线高度变化较大（跨中高度可能比悬挂点低100～250mm）,接触网的弹性很不均匀，故不能适应较高的运行速度，可适应的最高速度一般为80km/h。目前，简单悬挂应用很少，仅在一些特殊场合（如既有低净空隧道、城市轻轨线路）采用。第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页简单悬挂（大连轻轨）单链形悬挂。单链型悬挂又可分为简单链形悬挂和弹性链形悬挂两种...
