电力装置的继电保护和自动装置设计规范GB 50062-92VIP免费

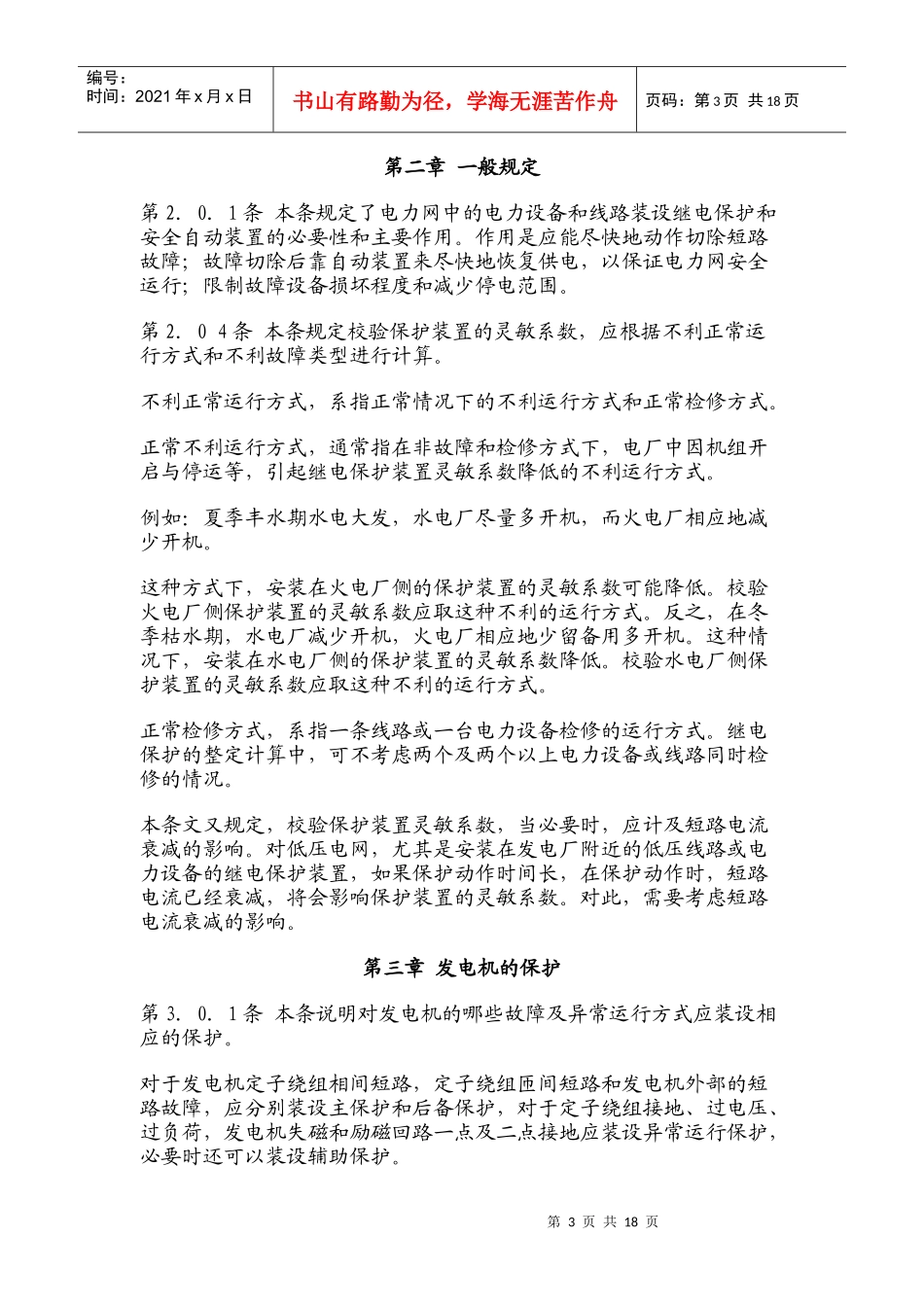

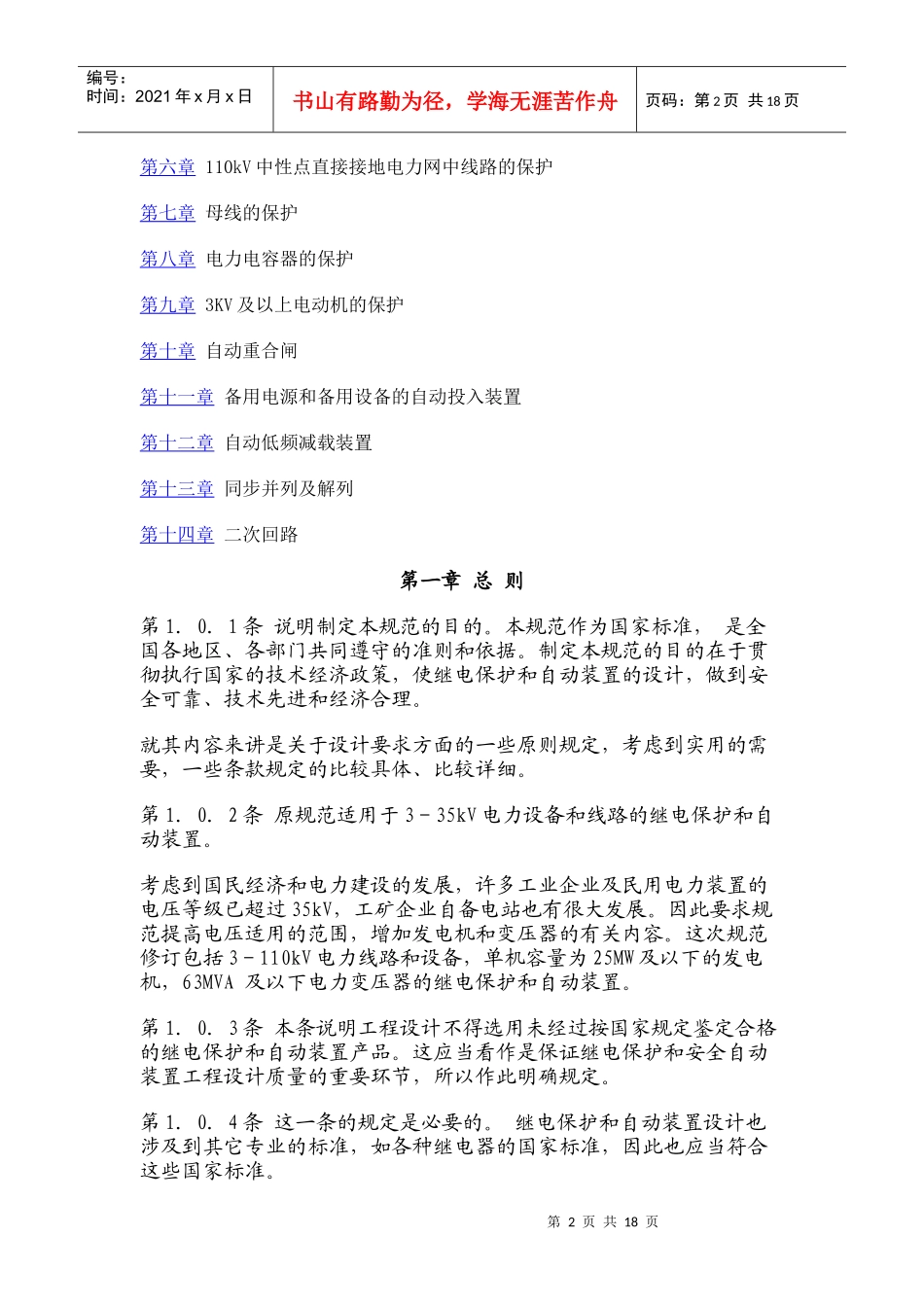

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页电力装置的继电保护和自动装置设计规范中华人民共和国国家标准GB50062－92条文说明前言根据国家计委计综[1986]2630号文的要求，由能源部东北电力设计院对《工业与民用电力装置的继电保护和自动装置设计规范》GBJ62-83进行了修订，经建设部建标[1992]425号文批准发布。名称改为《电力装置的继电保护和自动装置设计规范》GB500062-92。为便于广大设计、施工、科研、学校等有关人员在使用本规范时能正确理解和执行条文规定，规范编订组根据国家计委关于编制规范条文说明的统一要求，按规范的章、节、条顺序编制了条文说明，供有关人员参考。在使用中如遇有问题，请将意见和有关材料寄交能源部电力规划设计总院和东北电力设计院《电力装置的继电保护和自动装置设计规范》修订组。本条文说明仅供国内有关部门和单位执行本规范时使用，不得翻印。1992年7月目录第一章总则第二章一般规定第三章发电机的保护第四章电力变压器的保护第五章3～63KV中性点非直接接地电力网中线路的保护第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第六章110kV中性点直接接地电力网中线路的保护第七章母线的保护第八章电力电容器的保护第九章3KV及以上电动机的保护第十章自动重合闸第十一章备用电源和备用设备的自动投入装置第十二章自动低频减载装置第十三章同步并列及解列第十四章二次回路第一章总则第1．0．1条说明制定本规范的目的。本规范作为国家标准，是全国各地区、各部门共同遵守的准则和依据。制定本规范的目的在于贯彻执行国家的技术经济政策，使继电保护和自动装置的设计，做到安全可靠、技术先进和经济合理。就其内容来讲是关于设计要求方面的一些原则规定，考虑到实用的需要，一些条款规定的比较具体、比较详细。第1．0．2条原规范适用于3－35kV电力设备和线路的继电保护和自动装置。考虑到国民经济和电力建设的发展，许多工业企业及民用电力装置的电压等级已超过35kV，工矿企业自备电站也有很大发展。因此要求规范提高电压适用的范围，增加发电机和变压器的有关内容。这次规范修订包括3－110kV电力线路和设备，单机容量为25MW及以下的发电机，63MVA及以下电力变压器的继电保护和自动装置。第1．0．3条本条说明工程设计不得选用未经过按国家规定鉴定合格的继电保护和自动装置产品。这应当看作是保证继电保护和安全自动装置工程设计质量的重要环节，所以作此明确规定。第1．0．4条这一条的规定是必要的。继电保护和自动装置设计也涉及到其它专业的标准，如各种继电器的国家标准，因此也应当符合这些国家标准。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第二章一般规定第2．0．1条本条规定了电力网中的电力设备和线路装设继电保护和安全自动装置的必要性和主要作用。作用是应能尽快地动作切除短路故障；故障切除后靠自动装置来尽快地恢复供电，以保证电力网安全运行；限制故障设备损坏程度和减少停电范围。第2．04条本条规定校验保护装置的灵敏系数，应根据不利正常运行方式和不利故障类型进行计算。不利正常运行方式，系指正常情况下的不利运行方式和正常检修方式。正常不利运行方式，通常指在非故障和检修方式下，电厂中因机组开启与停运等，引起继电保护装置灵敏系数降低的不利运行方式。例如：夏季丰水期水电大发，水电厂尽量多开机，而火电厂相应地减少开机。这种方式下，安装在火电厂侧的保护装置的灵敏系数可能降低。校验火电厂侧保护装置的灵敏系数应取这种不利的运行方式。反之，在冬季枯水期，水电厂减少开机，火电厂相应地少留备用多开机。这种情况下，安装在水电厂侧的保护装置的灵敏系数降低。校验水电厂侧保护装置的灵敏系数应取这种不利的运行方式。正常检修方式，系指一条线路或一台电力设备检修的运行方式。继电保护的整定计算中，可不考虑两个及两个以上电力设备或线路同时检修的情况。本条文又规定，校验保护装置灵敏系数，当必要时，应计及短路电流衰减的影响。对低压电网，尤...
