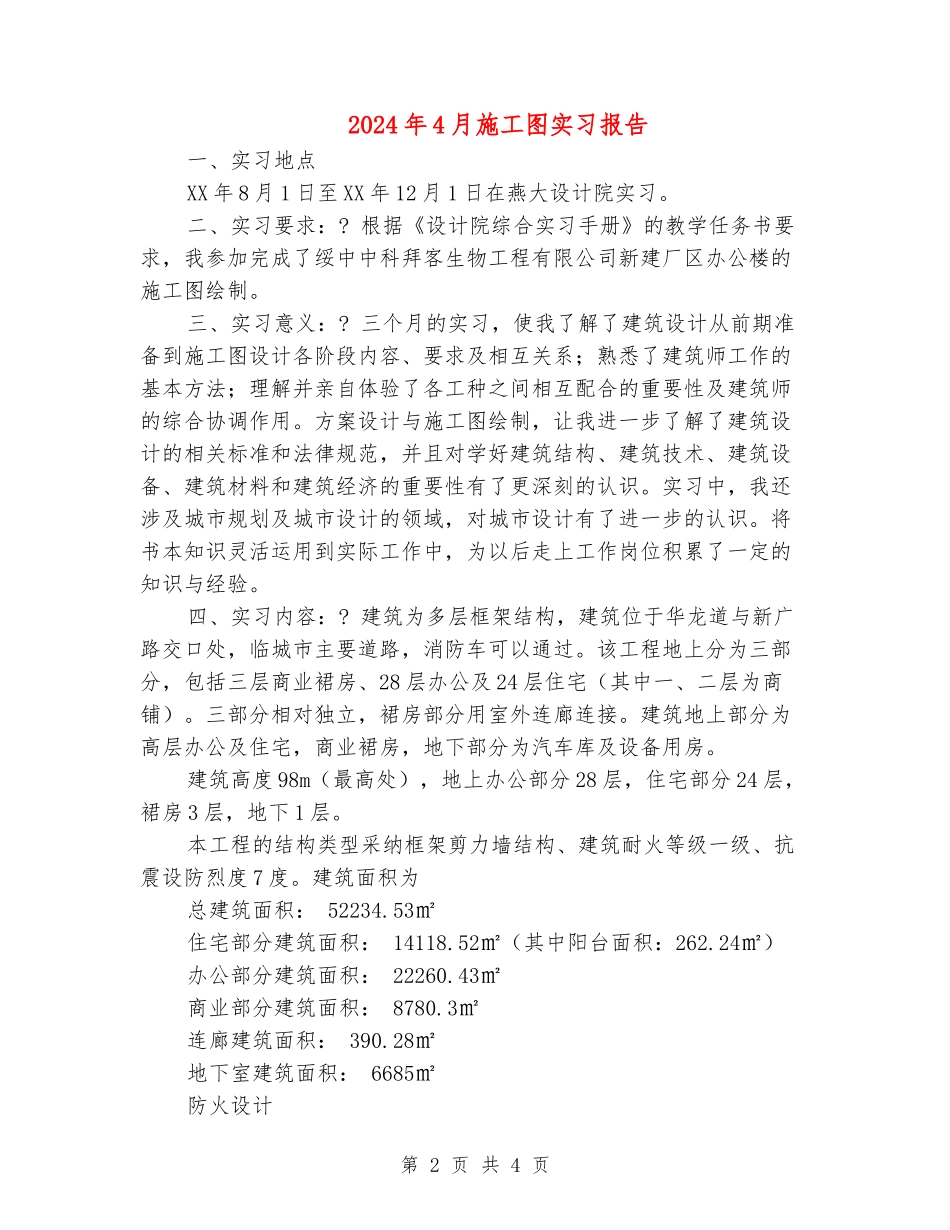

第1页共4页2024年4月施工图实习报告姓名：XXX学校：XXX时间：XXX2024年4月施工图实习报告一、实习地点XX年8月1日至XX年12月1日在燕大设计院实习。二、实习要求：?根据《设计院综合实习手册》的教学任务书要求，我参加完成了绥中中科拜客生物工程有限公司新建厂区办公楼的施工图绘制。三、实习意义：?三个月的实习，使我了解了建筑设计从前期准备到施工图设计各阶段内容、要求及相互关系；熟悉了建筑师工作的基本方法；理解并亲自体验了各工种之间相互配合的重要性及建筑师的综合协调作用。方案设计与施工图绘制，让我进一步了解了建筑设计的相关标准和法律规范，并且对学好建筑结构、建筑技术、建筑设备、建筑材料和建筑经济的重要性有了更深刻的认识。实习中，我还涉及城市规划及城市设计的领域，对城市设计有了进一步的认识。将书本知识灵活运用到实际工作中，为以后走上工作岗位积累了一定的知识与经验。四、实习内容：?建筑为多层框架结构，建筑位于华龙道与新广路交口处，临城市主要道路，消防车可以通过。该工程地上分为三部分，包括三层商业裙房、28层办公及24层住宅（其中一、二层为商铺）。三部分相对独立，裙房部分用室外连廊连接。建筑地上部分为高层办公及住宅，商业裙房，地下部分为汽车库及设备用房。建筑高度98m（最高处），地上办公部分28层，住宅部分24层，裙房3层，地下1层。本工程的结构类型采纳框架剪力墙结构、建筑耐火等级一级、抗震设防烈度7度。建筑面积为总建筑面积：52234.53㎡住宅部分建筑面积：14118.52㎡（其中阳台面积：262.24㎡）办公部分建筑面积：22260.43㎡商业部分建筑面积：8780.3㎡连廊建筑面积：390.28㎡地下室建筑面积：6685㎡防火设计第2页共4页在建筑施工图的设计中，防火设计是很重要的一部分。防火分区该工程地上分为三部分（包括三层商业裙房、28层办公及24层住宅）。三部分相对独立，裙房部分用室外连廊连接，各部分之间间距满足防火法律规范要求。建筑消防车道距高层建筑外墙大于5米。裙房每层分为三个防火分区，每个防火分区都小于2500平米，办公及住宅部分每层为一个防火分区，每个防火分区都小于2500平米，地下部分面积为6685平米，分为两个防火分区，每个防火分区面积小于4000平米，满足《高规》防火法律规范要求。防火墙两防火分区间采纳耐火极限3小时的钢筋混凝土墙及轻集料混凝土砌块墙作为防火墙，紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不小于2米。防火墙上开门为甲级防火门。安全疏散安全出口：本工程每个安全疏散口都是根据每层的防火分区来确定的，每个防火分区至少设有两个安全出口，两个安全出口之间的距离均不小于5.00m，室内疏散楼梯均设置楼梯间。疏散距离：本工程位于两个安全出口之间的房间及位于带形走道两侧或尽端的房间，房间门至最近的外部出口或楼梯间的最大距离分别小于50m，27.5m。疏散楼梯间和楼梯：根据甲方提供资料，1～2层面积最大，人最多，每层最多500人(含内部人员)，按每百人一米计算，疏散楼梯及外门总宽度各为5米，首层均为直接对外商铺，满足疏散要求。二层疏散楼梯设计宽度：1.50m+4.0mx2+2.0m+2.45m=13.95m5m三层疏散楼梯设计宽度：1.50m+2.0m=3.5m地下室疏散楼梯设计宽度：1.2m+1.2m+2.0m+1.5m=5.9m符合防火疏散要求。第3页共4页第4页共4页仅供参考【整理】教育范文，仅供参考。祝您工作顺利~
