某安装工程施工组织设计(doc 72页)VIP免费

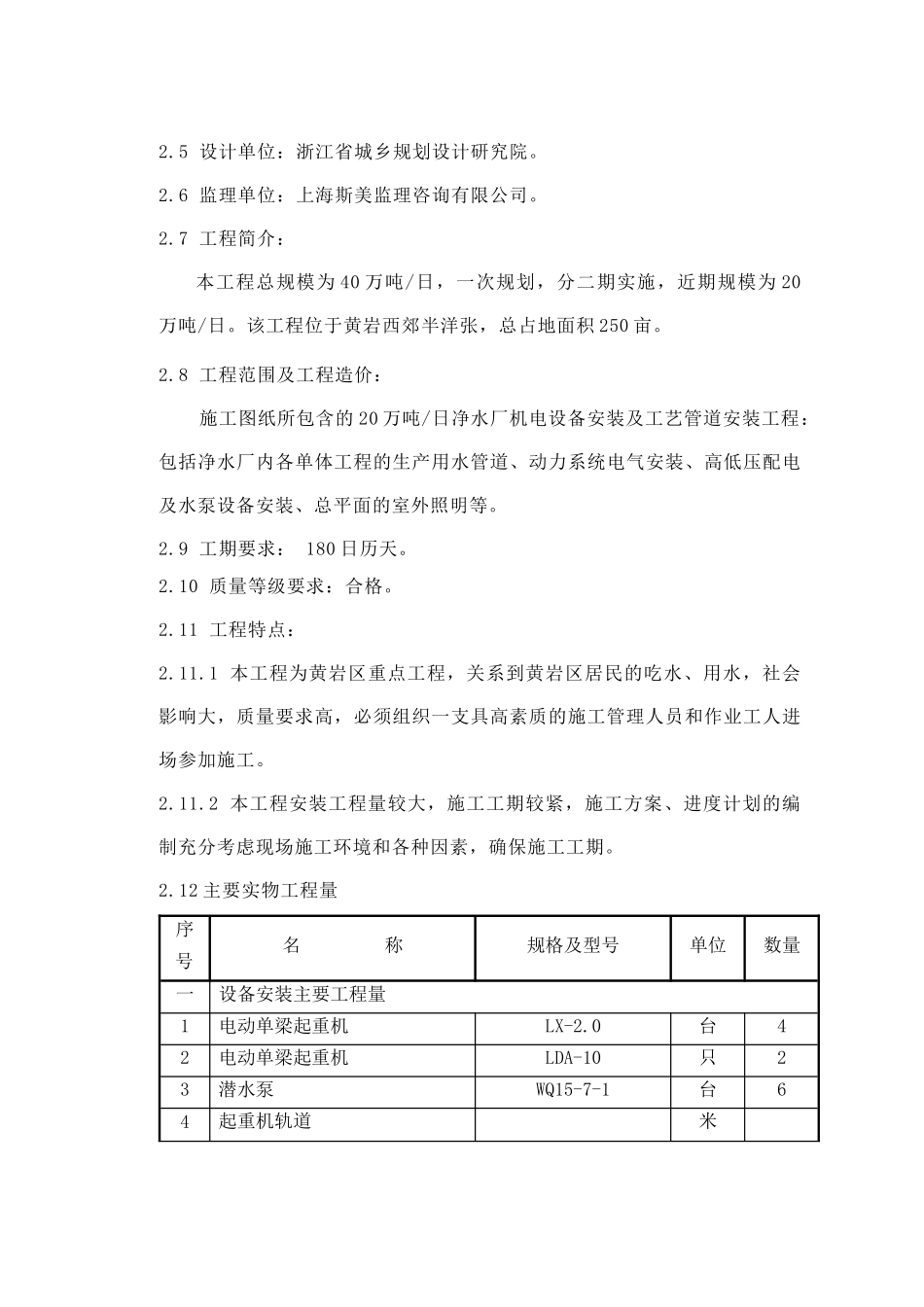

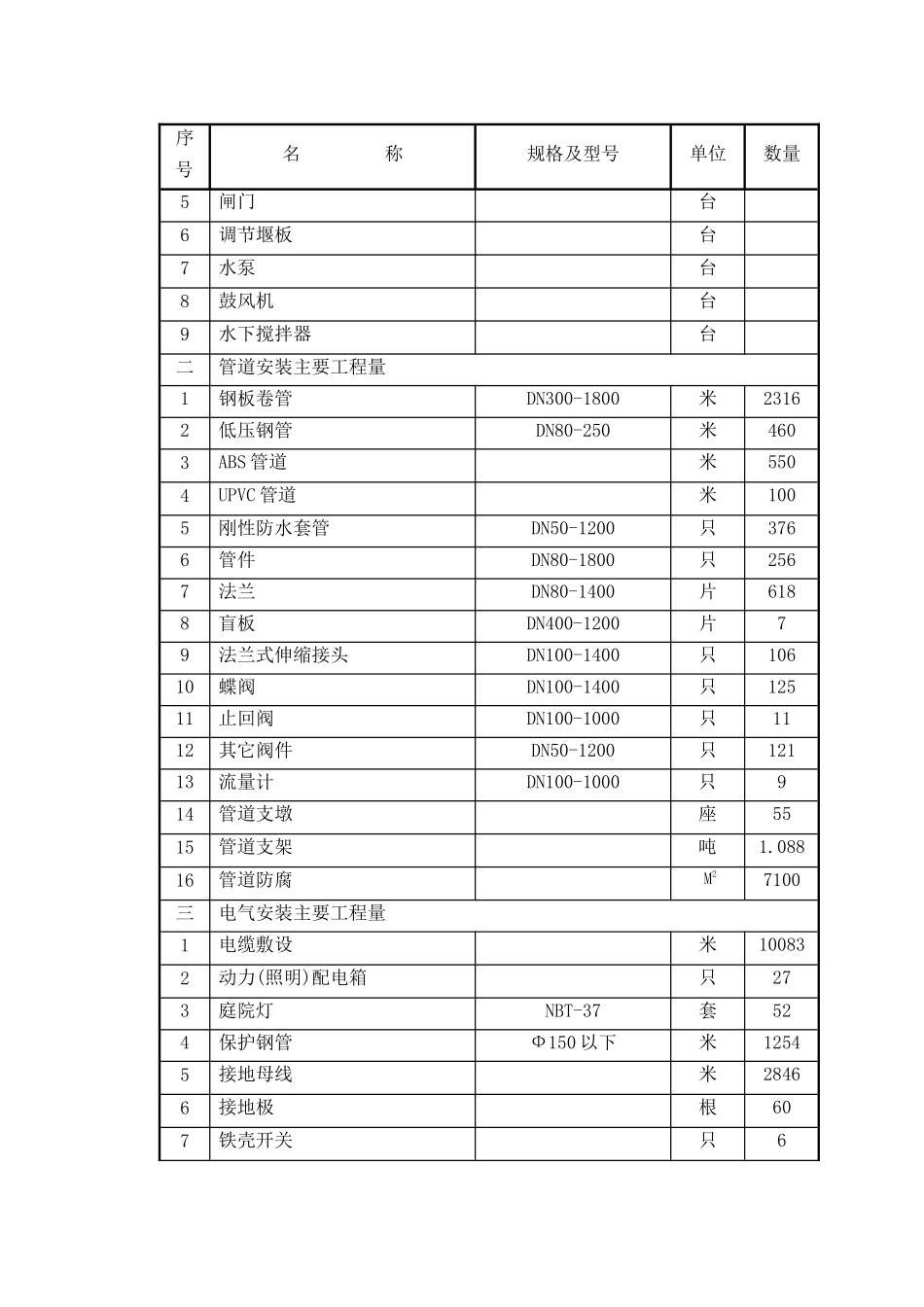

1、综合说明我们非常感谢黄岩自来水公司给予我公司参加黄岩城市供水工程新水厂机电设备、工艺管道安装工程建设投标的机会，我们认真阅读了工程安装招标文件，并依据我公司类似工程施工经验，国家、行业现行的规范、标准及有关规定，编制了施工组织设计，我们对承建本工程的安装施工充满信心。我们完全响应业主在招标文件中对工程工期、质量、安全生产、文明施工、环境保护和社会治安等方面的要求。我们珍惜与业主良好有益的合作，中标后，我们将按投标承诺和合同要求，组建强有力的施工管理班子，精心组织，精心施工，接受业主和质监部门的监督检查；保质、按期、安全、文明地完成本项工程。我们将按照合同文件和施工图的要求，自行完成工程和管理，目标是：质量：单项工程一次合格率100%；确保“钱江杯”工程。工期：自建设单位发出书面开工令起，总日历工期180天；安全：确保工程本体安全，杜绝人身伤亡或重大责任事故，保证施工作业安全。文明：做到环保、卫生，尊重民俗、习惯，做到睦邻、友好，避免干扰、纠纷。争创文明标化工地。治安：做好施工人员管理，杜绝打架斗殴和其它违反治安管理要求的行为。主动配合当地治安管理机构的工作。2、工程概况2.1工程名称：黄岩城市供水工程新水厂机电设备、工艺管道安装工程。2.2工程地点：黄岩西郊半洋张。2.3工程规模：40万m3/d(一期为20万m3/d)。2.4建设单位：浙江黄岩自来水公司。2.5设计单位：浙江省城乡规划设计研究院。2.6监理单位：上海斯美监理咨询有限公司。2.7工程简介：本工程总规模为40万吨/日，一次规划，分二期实施，近期规模为20万吨/日。该工程位于黄岩西郊半洋张，总占地面积250亩。2.8工程范围及工程造价：施工图纸所包含的20万吨/日净水厂机电设备安装及工艺管道安装工程：包括净水厂内各单体工程的生产用水管道、动力系统电气安装、高低压配电及水泵设备安装、总平面的室外照明等。2.9工期要求：180日历天。2.10质量等级要求：合格。2.11工程特点：2.11.1本工程为黄岩区重点工程，关系到黄岩区居民的吃水、用水，社会影响大，质量要求高，必须组织一支具高素质的施工管理人员和作业工人进场参加施工。2.11.2本工程安装工程量较大，施工工期较紧，施工方案、进度计划的编制充分考虑现场施工环境和各种因素，确保施工工期。2.12主要实物工程量序号名称规格及型号单位数量一设备安装主要工程量1电动单梁起重机LX-2.0台42电动单梁起重机LDA-10只23潜水泵WQ15-7-1台64起重机轨道米序号名称规格及型号单位数量5闸门台6调节堰板台7水泵台8鼓风机台9水下搅拌器台二管道安装主要工程量1钢板卷管DN300-1800米23162低压钢管DN80-250米4603ABS管道米5504UPVC管道米1005刚性防水套管DN50-1200只3766管件DN80-1800只2567法兰DN80-1400片6188盲板DN400-1200片79法兰式伸缩接头DN100-1400只10610蝶阀DN100-1400只12511止回阀DN100-1000只1112其它阀件DN50-1200只12113流量计DN100-1000只914管道支墩座5515管道支架吨1.08816管道防腐M27100三电气安装主要工程量1电缆敷设米100832动力(照明)配电箱只273庭院灯NBT-37套524保护钢管Ф150以下米12545接地母线米28466接地极根607铁壳开关只6序号名称规格及型号单位数量8一般铁构件制安吨179电缆头制作只29410接地装置调试接地极系统511基础槽钢制作安装米2653、编制依据3.1浙江省城乡规划设计院设计的安装工程施工图。3.2北京市政院编制的全国通用给排水标准图集S774(三)。3.3上海市政院编制的全国通用给排水标准图集S775（九）。3.4中国建筑标准设计院编制的的全国通用给排水标准图集S1、S2、S3。3.5《给水排水管道工程施工及验收规范》(GB50268-97)3.6国家颁发的有关规范、规程及标准。3.7本公司颁发的有关管理及技术标准。3.8黄岩城市供水工程新水厂机电设备、工艺管道安装工程招标文件。3.9本公司历年来承接类似工程的管理经验。4、施工组织机构图注：主要施工管理人员表见附件二，项目经理及技术负责人简历见附件三及附件四。5、劳动力配备计划项目部经理王华良项目部技术负责人申屠小龙质检工程师余建华设备施工员杨万里电气施工员徐先宇管道施工员余建华资料员梁英设备材料员林静...
