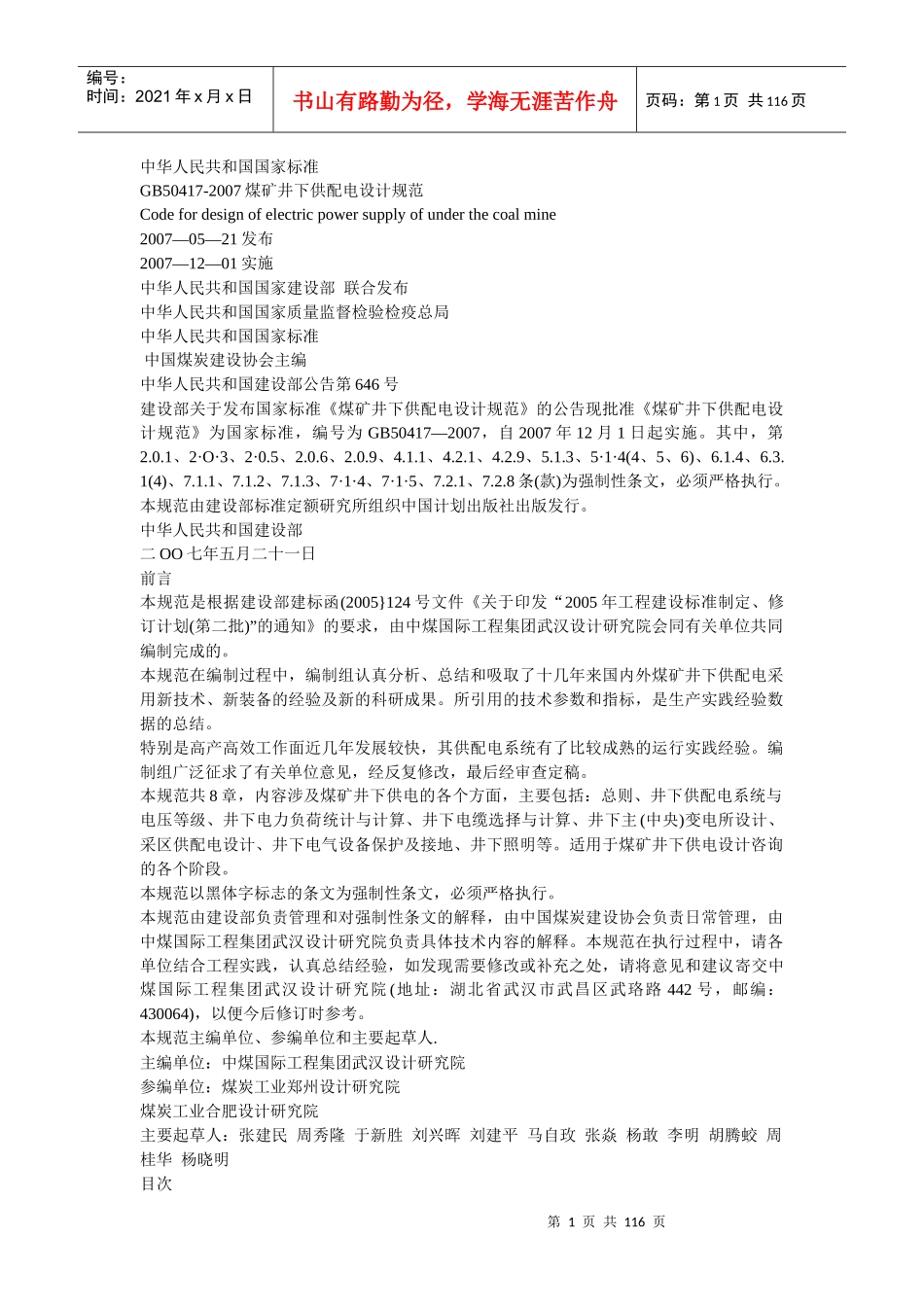

第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共116页中华人民共和国国家标准GB50417-2007煤矿井下供配电设计规范Codefordesignofelectricpowersupplyofunderthecoalmine2007—05—21发布2007—12—01实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准中国煤炭建设协会主编中华人民共和国建设部公告第646号建设部关于发布国家标准《煤矿井下供配电设计规范》的公告现批准《煤矿井下供配电设计规范》为国家标准，编号为GB50417—2007，自2007年12月1日起实施。其中，第2.0.1、2·O·3、2·0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5·1·4(4、5、6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7·1·4、7·1·5、7.2.1、7.2.8条(款)为强制性条文，必须严格执行。本规范由建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函(2005}124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。所引用的技术参数和指标，是生产实践经验数据的总结。特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。本规范共8章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。适用于煤矿井下供电设计咨询的各个阶段。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，由中国煤炭建设协会负责日常管理，由中煤国际工程集团武汉设计研究院负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交中煤国际工程集团武汉设计研究院(地址：湖北省武汉市武昌区武珞路442号，邮编：430064)，以便今后修订时参考。本规范主编单位、参编单位和主要起草人.主编单位：中煤国际工程集团武汉设计研究院参编单位：煤炭工业郑州设计研究院煤炭工业合肥设计研究院主要起草人：张建民周秀隆于新胜刘兴晖刘建平马自玫张焱杨敢李明胡腾蛟周桂华杨晓明目次第2页共116页第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共116页1总则2井下供配电系统与电压等级3井下电力负荷统计与计算4井下电缆选择与计算4·1电缆类型选择4·2电缆安装及长度计算4·3电缆截面选择5井下主(中央)变电所设计5·1变电所位置选择及设备布置5.2设备选型及主接线方式6采区供配电设计6·1采区变电所设计6·2移动变电站6·3采区低压网络设计7井下电气设备保护及接地7·1电气设备及保护7·2电气设备保护接地8井下照明本规范用词说明附：条文说明1总则1.0.1为在煤矿井下供配电设计中贯彻执行国家有关煤炭工业建设的法律、法规和方针政策，做到技术先进、安全可靠、经济合理、节约电能和安装维护方便，特制定本规范。1.0.2本规范适用于设计生产能力0.45Mt／a及以上新建矿井的井下供配电设计。1.0.3煤矿井下供配电设计应从我国国情出发，依靠科学技术进步，采用国内外先进技术，经实践检验成熟可靠的新设备、新器材，提高煤炭工业的装备水平和安全管理水平。1.0.4煤矿井下供配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。2井下供配电系统与电压等级2.0.1下列用电设备应按一级用电负荷设计，其配电装置必须由两回路或两回路以上电源线路供电。电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。1井下主排水泵：2下山采区排水泵：3兼作矿井主排水泵的井下煤水泵：4经常升降人员的暗副立井绞车；5井下移动式瓦斯抽放泵站。2.0.2...
