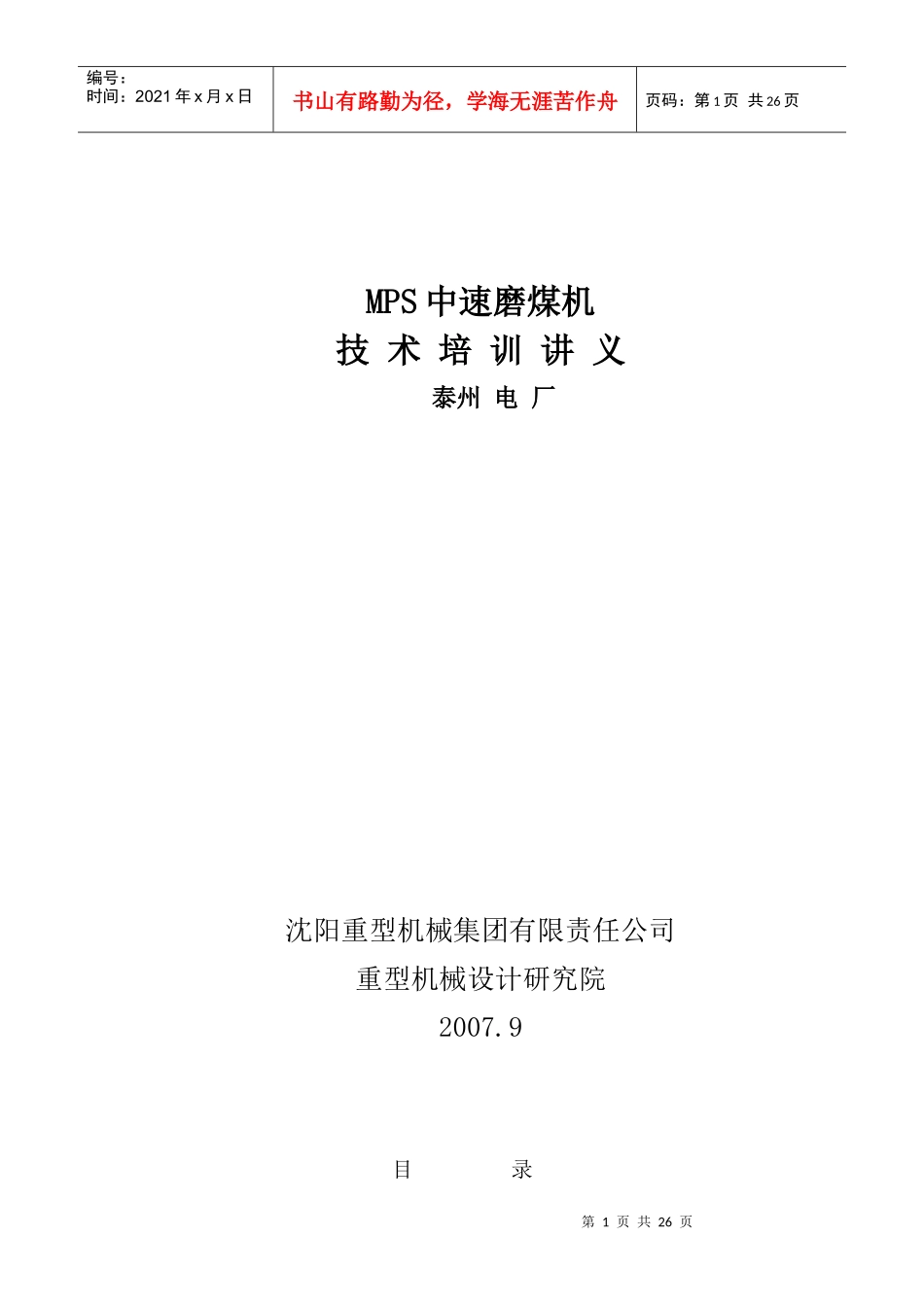

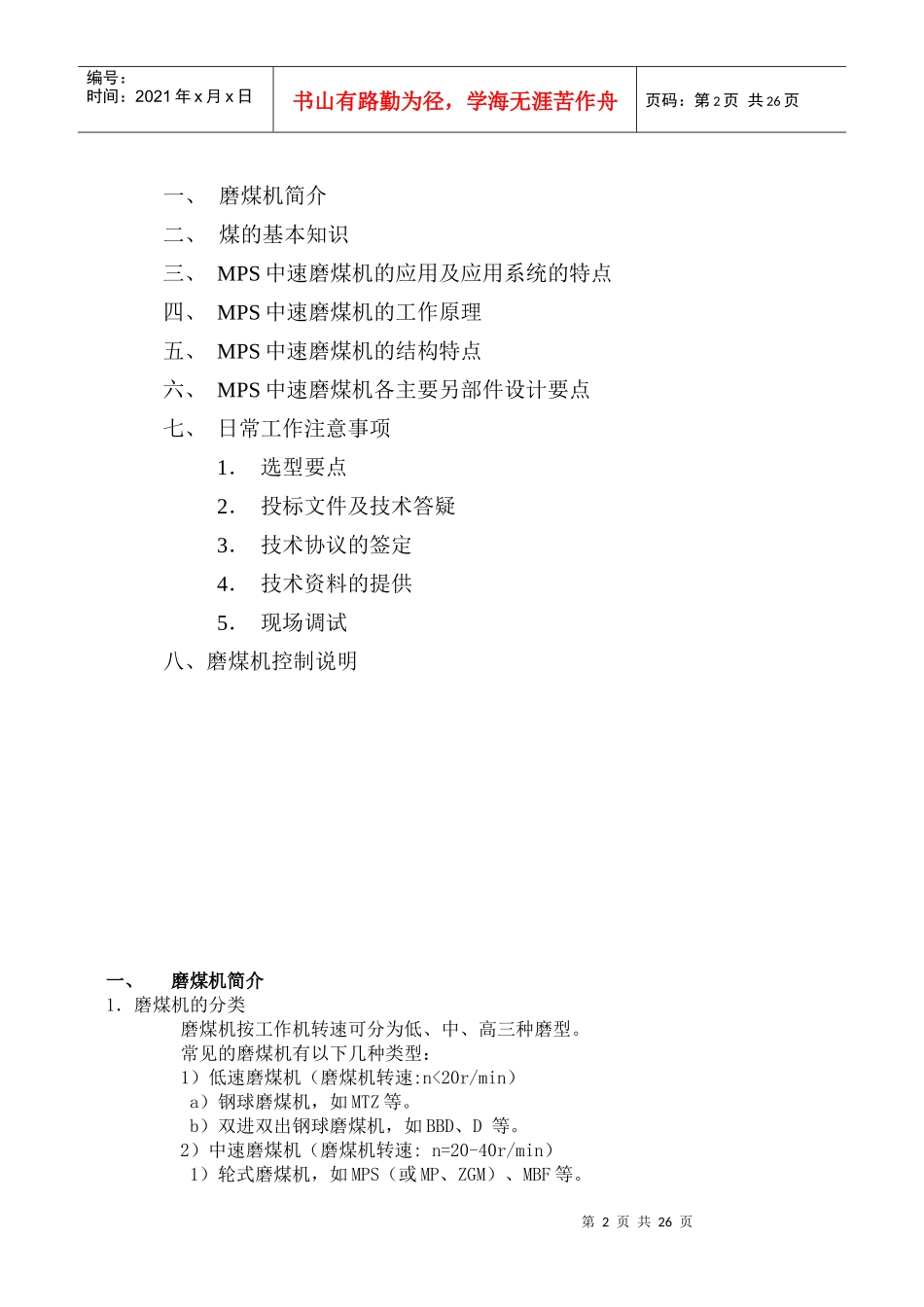

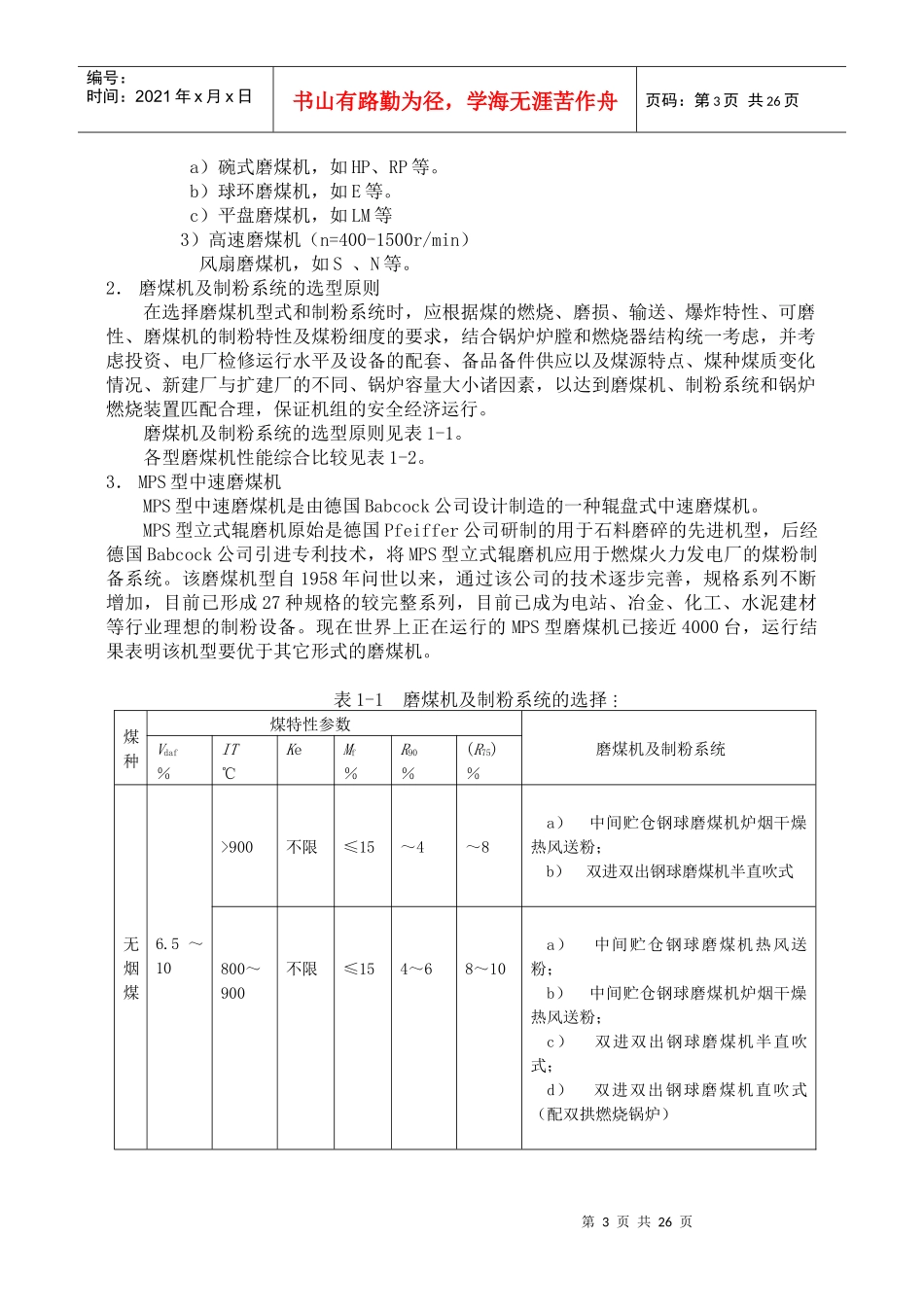

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页MPS中速磨煤机技术培训讲义泰州电厂沈阳重型机械集团有限责任公司重型机械设计研究院2007.9目录第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页一、磨煤机简介二、煤的基本知识三、MPS中速磨煤机的应用及应用系统的特点四、MPS中速磨煤机的工作原理五、MPS中速磨煤机的结构特点六、MPS中速磨煤机各主要另部件设计要点七、日常工作注意事项1．选型要点2．投标文件及技术答疑3．技术协议的签定4．技术资料的提供5．现场调试八、磨煤机控制说明一、磨煤机简介1．磨煤机的分类磨煤机按工作机转速可分为低、中、高三种磨型。常见的磨煤机有以下几种类型：1）低速磨煤机（磨煤机转速:n<20r/min）a）钢球磨煤机，如MTZ等。b）双进双出钢球磨煤机，如BBD、D等。2）中速磨煤机（磨煤机转速:n=20-40r/min）1）轮式磨煤机，如MPS（或MP、ZGM）、MBF等。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页a）碗式磨煤机，如HP、RP等。b）球环磨煤机，如E等。c）平盘磨煤机，如LM等3）高速磨煤机（n=400-1500r/min）风扇磨煤机，如S、N等。2．磨煤机及制粉系统的选型原则在选择磨煤机型式和制粉系统时，应根据煤的燃烧、磨损、输送、爆炸特性、可磨性、磨煤机的制粉特性及煤粉细度的要求，结合锅炉炉膛和燃烧器结构统一考虑，并考虑投资、电厂检修运行水平及设备的配套、备品备件供应以及煤源特点、煤种煤质变化情况、新建厂与扩建厂的不同、锅炉容量大小诸因素，以达到磨煤机、制粉系统和锅炉燃烧装置匹配合理，保证机组的安全经济运行。磨煤机及制粉系统的选型原则见表1-1。各型磨煤机性能综合比较见表1-2。3．MPS型中速磨煤机MPS型中速磨煤机是由德国Babcock公司设计制造的一种辊盘式中速磨煤机。MPS型立式辊磨机原始是德国Pfeiffer公司研制的用于石料磨碎的先进机型，后经德国Babcock公司引进专利技术，将MPS型立式辊磨机应用于燃煤火力发电厂的煤粉制备系统。该磨煤机型自1958年问世以来，通过该公司的技术逐步完善，规格系列不断增加，目前已形成27种规格的较完整系列，目前已成为电站、冶金、化工、水泥建材等行业理想的制粉设备。现在世界上正在运行的MPS型磨煤机已接近4000台，运行结果表明该机型要优于其它形式的磨煤机。表1-1磨煤机及制粉系统的选择煤种煤特性参数磨煤机及制粉系统Vdaf％IT℃KeMf％R90％(R75)％无烟煤6.5～10>900不限≤15～4～8a）中间贮仓钢球磨煤机炉烟干燥热风送粉；b）双进双出钢球磨煤机半直吹式800～900不限≤154～68～10a）中间贮仓钢球磨煤机热风送粉；b）中间贮仓钢球磨煤机炉烟干燥热风送粉；c）双进双出钢球磨煤机半直吹式；d）双进双出钢球磨煤机直吹式（配双拱燃烧锅炉）第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页贫煤10～15800～900不限≤154～68～10a）中间贮仓钢球磨煤机热风送粉；b）中间贮仓钢球磨煤机炉烟干燥热风送粉；c）双进双出钢球磨煤机半直吹式；d）双进双出钢球磨煤机直吹式（配双拱燃烧锅炉）15～20700～800>5.0≤15～10～15双进双出钢球磨煤机直吹式700～800≤5.0≤15～10～15中速磨煤机直吹式（3.5≤Ke≤5时,不宜使用RP和E型磨煤机）烟煤20～37500～800≤5.0≤1510～2015～26中速磨煤机直吹式（3.5≤Ke≤5时,不宜使用RP和E型磨煤机）；500～800>5.0≤1510～2015～26双进双出钢球磨煤机直吹式（旁路风管的布置方式见9.2.3c）)褐煤＞37＜600≤5.0≤1930～35中速磨煤机直吹式3.5≤Ke≤5时,不宜使用RP和E型磨煤机）＜600＜600≤3.5＞19Mt＞45～5050～三介质或二介质干燥风扇磨煤机直吹式带乏气分离风扇磨煤机直吹式表1-2各型磨煤机性能综合比较序号项目低速磨煤机中速磨煤机风扇磨煤机筒式磨煤机双进双出钢球磨煤机RP(HP)MPSE1阻力(压头)(kPa)2.0-3.02.0-3.03.5-5.55.0-7.55.0-7.52.16-2.562磨煤电耗15-20(烟煤)20-25(烟煤)8-116-88-12第5页共26页第4页共26页编号：时间：2021年x月x日书山有...
