现代供电技术课程设计某35KV变电所电气一次部分初步设计VIP免费

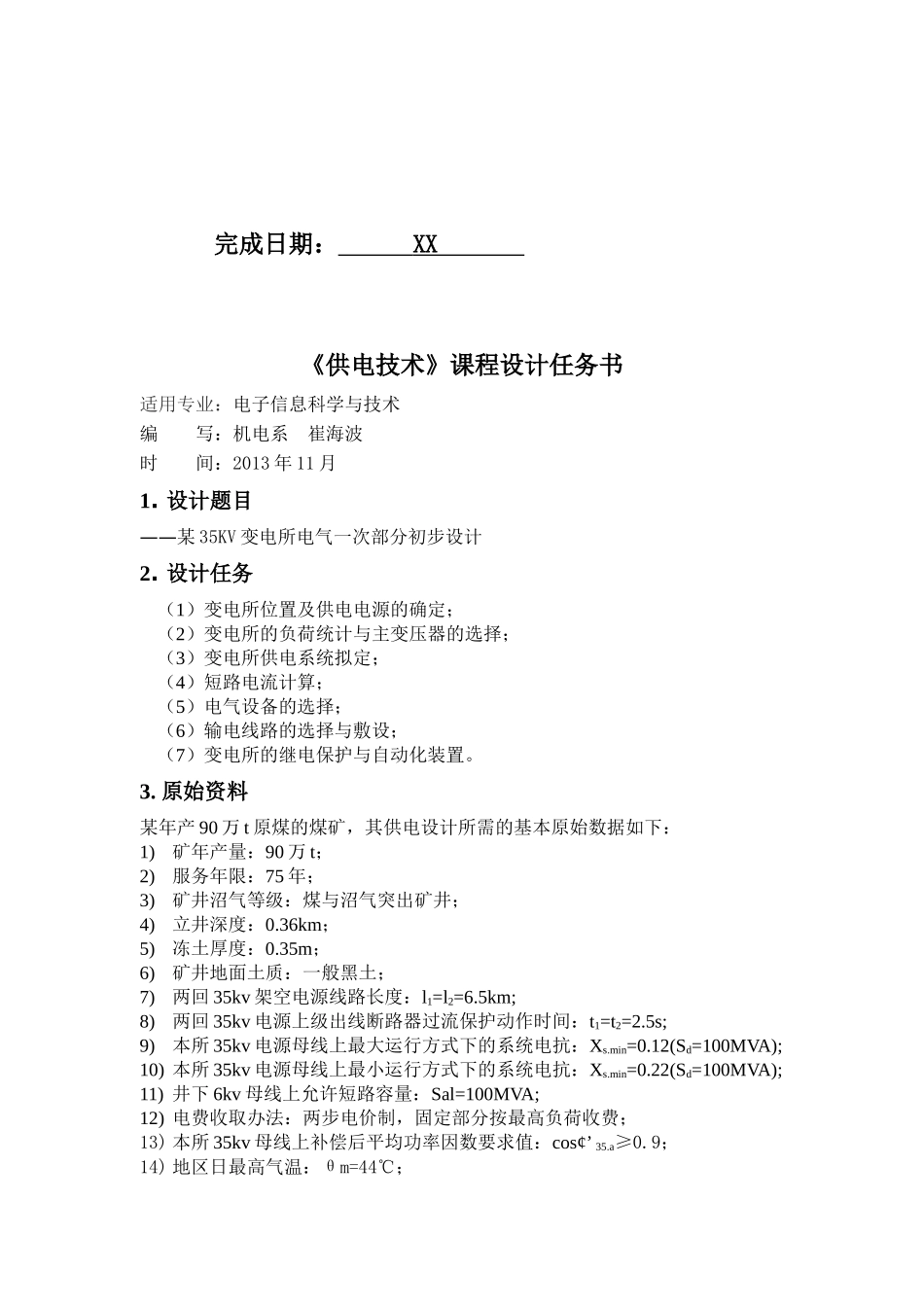

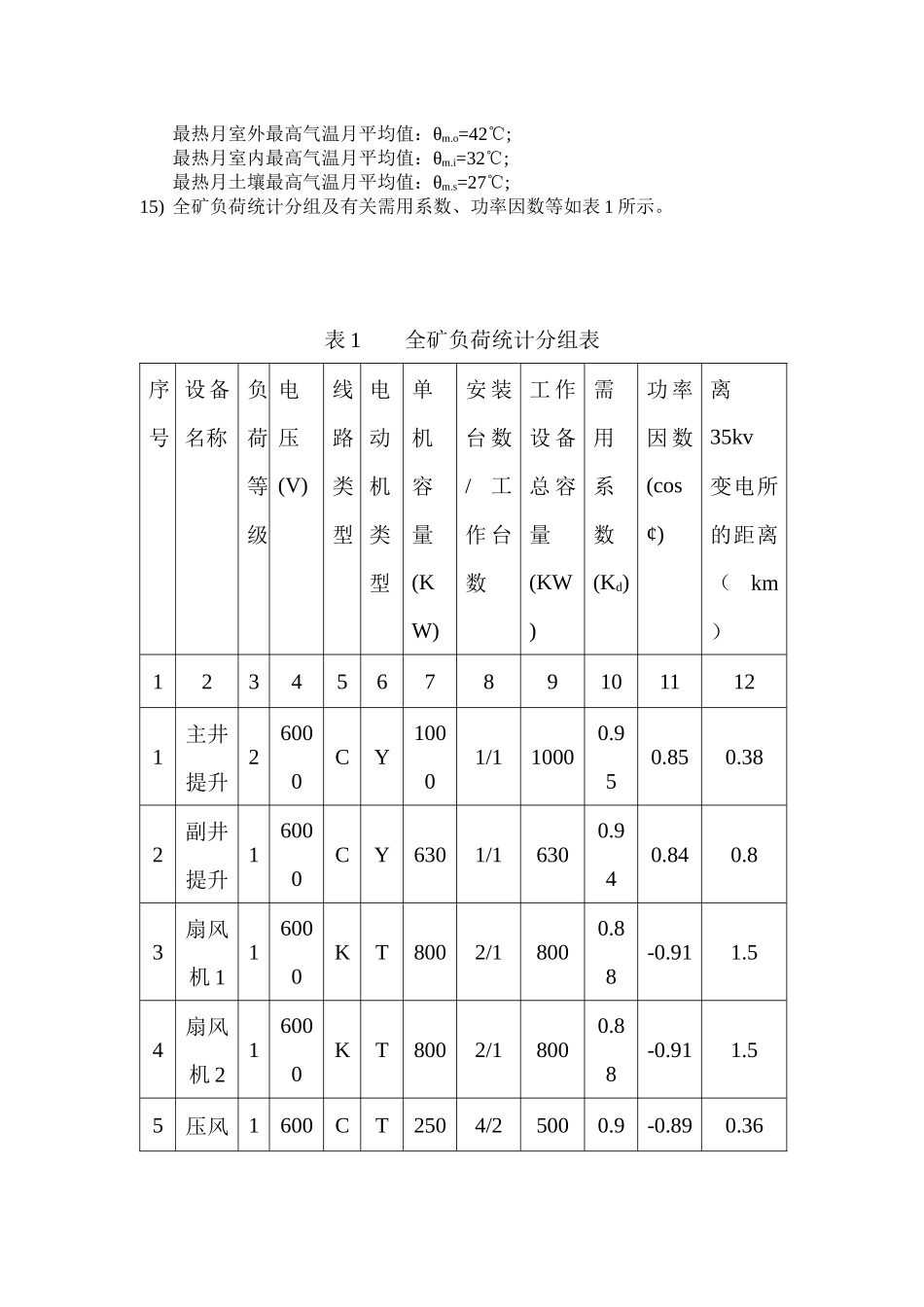

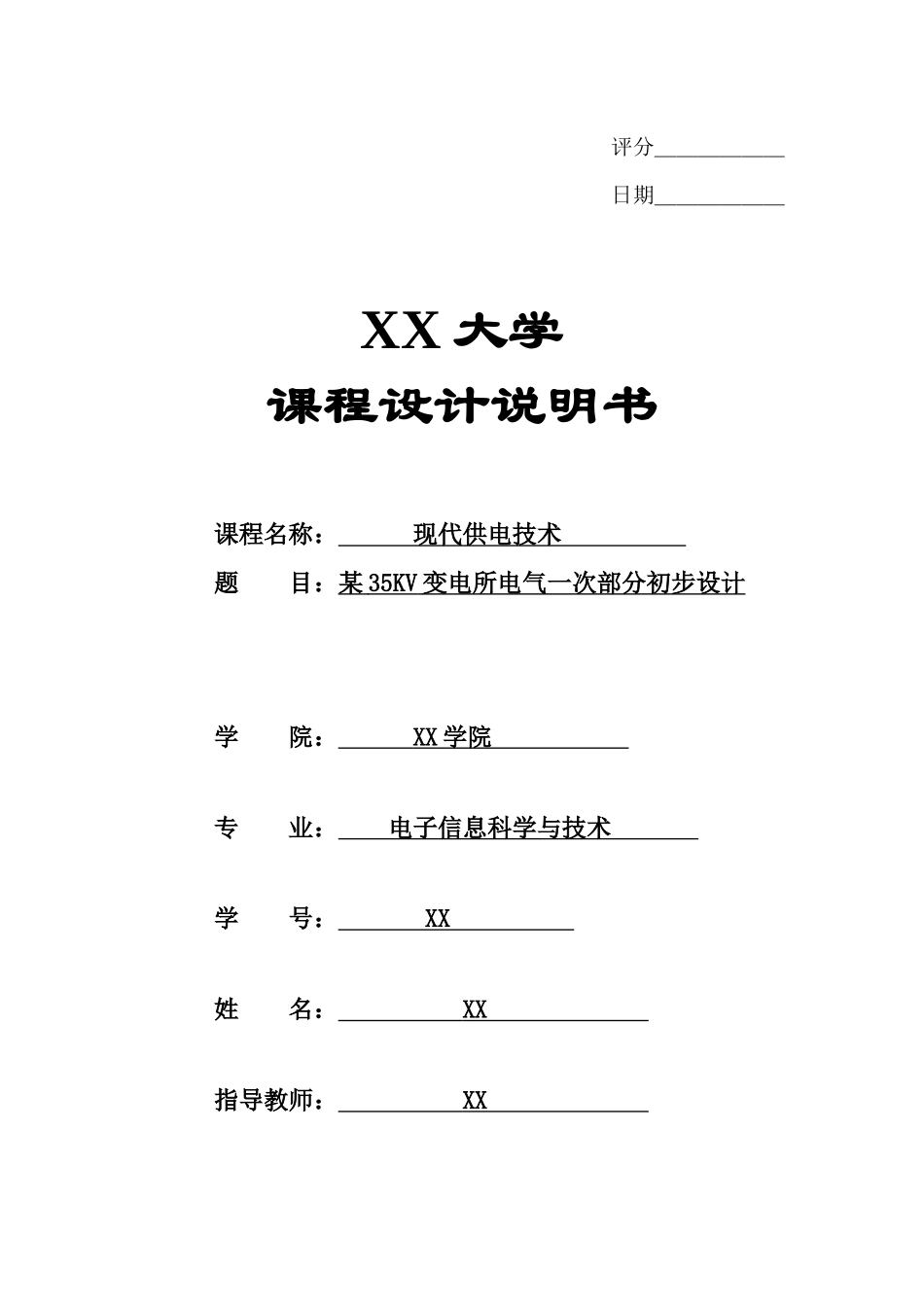

评分＿＿＿＿＿＿日期＿＿＿＿＿＿XX大学课程设计说明书课程名称：现代供电技术题目：某35KV变电所电气一次部分初步设计学院：XX学院专业：电子信息科学与技术学号：XX姓名：XX指导教师：XX完成日期：XX《供电技术》课程设计任务书适用专业：电子信息科学与技术编写：机电系崔海波时间：2013年11月1.设计题目——某35KV变电所电气一次部分初步设计2.设计任务（1）变电所位置及供电电源的确定；（2）变电所的负荷统计与主变压器的选择；（3）变电所供电系统拟定；（4）短路电流计算；（5）电气设备的选择；（6）输电线路的选择与敷设；（7）变电所的继电保护与自动化装置。3.原始资料某年产90万t原煤的煤矿，其供电设计所需的基本原始数据如下：1)矿年产量：90万t；2)服务年限：75年；3)矿井沼气等级：煤与沼气突出矿井；4)立井深度：0.36km；5)冻土厚度：0.35m；6)矿井地面土质：一般黑土；7)两回35kv架空电源线路长度：l1=l2=6.5km;8)两回35kv电源上级出线断路器过流保护动作时间：t1=t2=2.5s;9)本所35kv电源母线上最大运行方式下的系统电抗：Xs.min=0.12(Sd=100MVA);10)本所35kv电源母线上最小运行方式下的系统电抗：Xs.min=0.22(Sd=100MVA);11)井下6kv母线上允许短路容量：Sal=100MVA;12)电费收取办法：两步电价制，固定部分按最高负荷收费；13)本所35kv母线上补偿后平均功率因数要求值：cos¢’35.a≥0.9；14)地区日最高气温：θm=44℃；最热月室外最高气温月平均值：θm.o=42℃;最热月室内最高气温月平均值：θm.i=32℃;最热月土壤最高气温月平均值：θm.s=27℃;15)全矿负荷统计分组及有关需用系数、功率因数等如表1所示。表1全矿负荷统计分组表序号设备名称负荷等级电压(V)线路类型电动机类型单机容量(KW)安装台数/工作台数工作设备总容量(KW)需用系数(Kd)功率因数(cos¢)离35kv变电所的距离（km）1234567891011121主井提升26000CY10001/110000.950.850.382副井提升16000CY6301/16300.940.840.83扇风机116000KT8002/18000.88-0.911.54扇风机216000KT8002/18000.88-0.911.55压风1600CT2504/25000.9-0.890.36机06地面低压设备1380C8700.720.780.057机修厂3380C7500.60.70.208洗煤厂2380K9200.750.780.469工人村3380K4800.760.852.010支农3380K3600.750.852.711主排水泵16000CX5007/525000.880.861.312井下低压设备2660CX23780.70.76注：1、线路类型：C表示电缆线路；K表示架空线路。2、电动机类型：Y表示绕线异步电动机；X表示鼠笼异步电动机；T表示同步电动机。前言电力已成为人类历史发展的上要动力资源，要科学合理的使用及分配电力，必须从工程的设计来提高电力系统的可靠性、灵活性和经济运行效率，从而达到降低成本，提高经济效益的目的。变电所是电力系统配电传输不可缺少的重要组成部分，它直接影响整个电力网络的安全和电力运行的经济成本，是联系发电厂和用户的中间环节，起着变换和分配电能的作用．电气主接线是发电厂变电所电气部分的主体，电气上接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置方式的确定，对电力系统的可靠、灵活、经济运行起着决定的作用。目前，35KV常规变电所在城农网中仍占有较大的比重，其一次、二次设备都比较落后，继电保护装置多为电磁式继电器组合而成，一般只具有当地控制功能，多为有人值班运行方式。随着电网运行自动化系统的提高，变电所综合自动化系统发挥着越来越强大的作用，少人或无人值守变电所将成为今后变电运行的上流方式，对原有电站及新建电站实现无人值守势在必行。对设计人员来讲，我们只有不断提高自身素质，才能跟得上电力系统的飞速发展，为电力事业的兴盛尽一点微薄之力。为了掌握简单供电系统运行、维护和设计计算所需的基础知识和基础理论。我们进行了关于某35KV变电所电气一次部分初步设计。目录前言第一章变电所位置及供电电源的确定第一节．变电所位置的确定第二章变电所的负荷统计与主变压器的选择第一节变电所的负荷统计第二节无功功率的补偿第三节主变压器的选择第三章变电所供电电源的拟定第一节变电所主接线方案的确定第二节绘制供电系统草图第三节供电系统的运行方...
