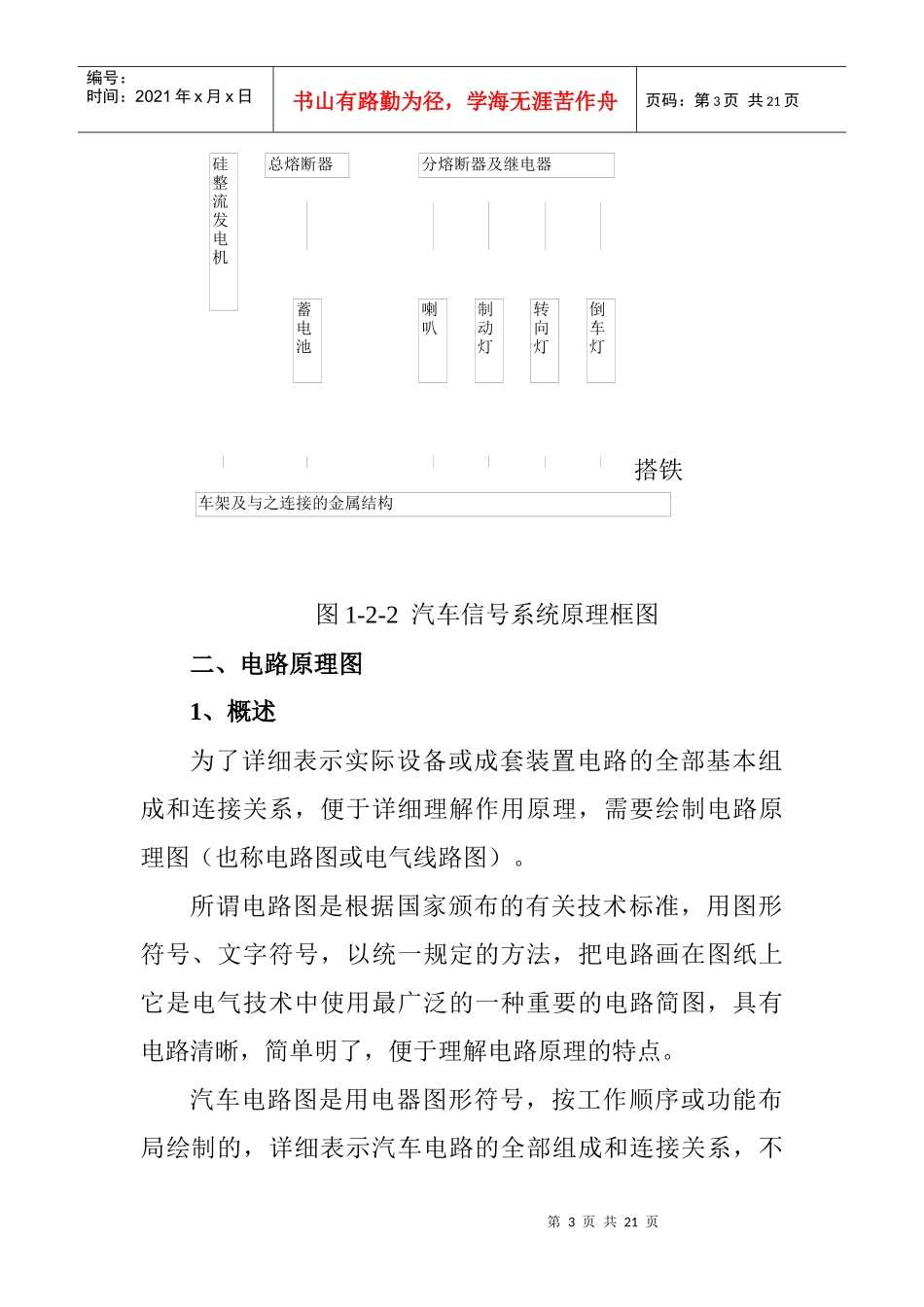

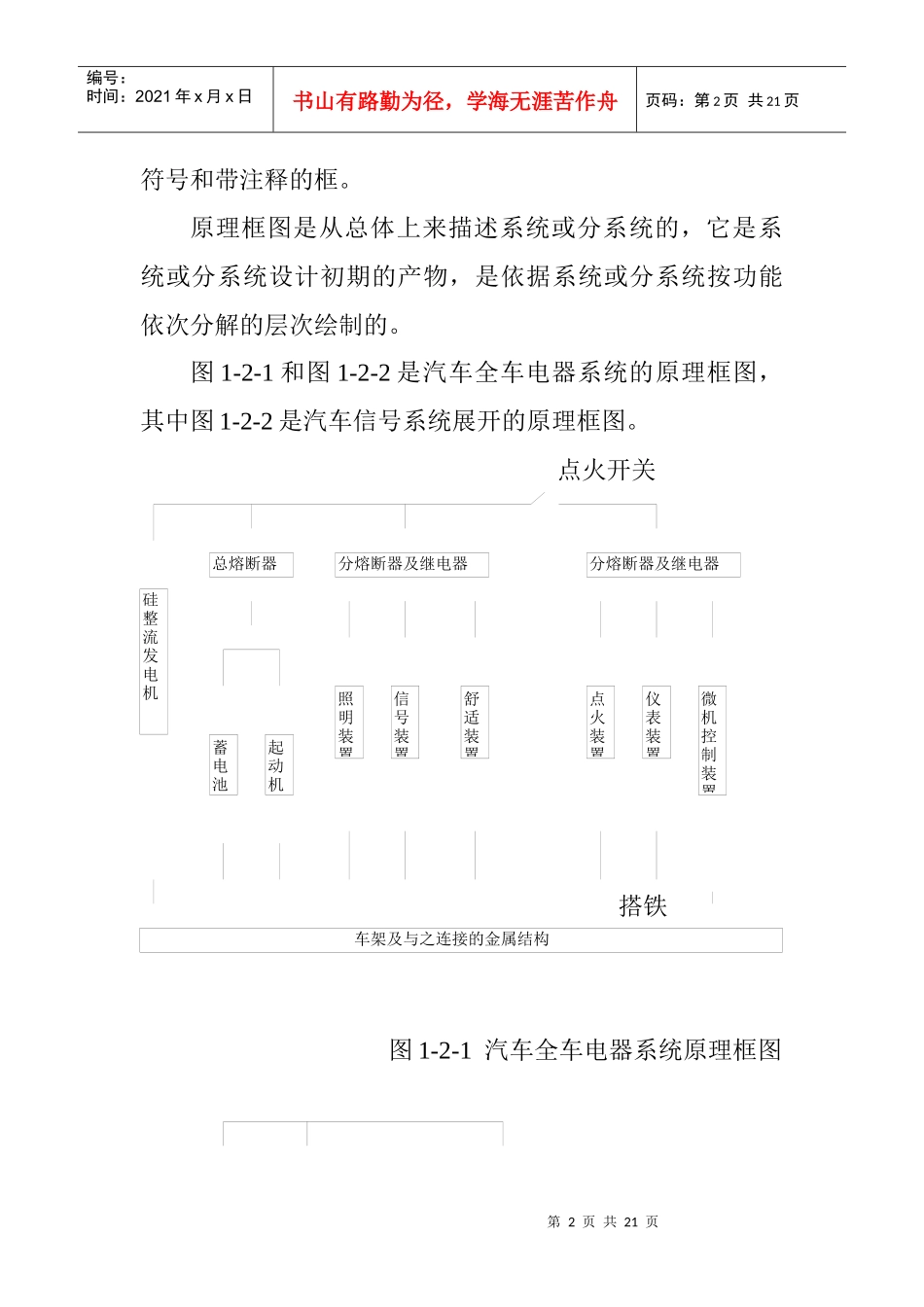

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页汽车电路图的类型与绘制原则汽车电路图是用国家标准规定的线路符号，对汽车电器的构造组成、工作原理、工作过程及安装要求所作的图解说明，也包括图例及简单的结构示图。电路图中表示的是不同电路相互之间的关系及彼此之间的连接，通过对电路图的识读，可以认识并确定电路图上所画电器元件的名称、型号和规格，清楚地掌握汽车电器系统的组成、相互关系、工作原理和安装位置。便于对汽车电路进行维修、检查、安装、配线等工作。因为汽车电器元件的外型和结构比较复杂，所以采用国家统一规定的图形符号和文字符号来表示电器元件的不同种类、规格及安装方式。另外，根据汽车电路图的不同用途，可绘制成不同形式的电路图，主要有原理框图、电路原理图、敷线图和线束安装图。一、原理框图汽车电路比较复杂，为概略表示汽车电器系统或分系统的基本组成及其相互关系和主要特征，常采用原理框图所谓原理框图是指用符号或带注释的框，概略表示汽车电器基本组成，相互关系及其主要特征的一种简图。原理框图所描述的对象是系统或分系统的主要特征，它对内容的描述是概略的，用来表示系统或分系统基本组成的是图形蓄电池起动机照明装置信号装置舒适装置点火装置仪表装置微机控制装置第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页符号和带注释的框。原理框图是从总体上来描述系统或分系统的，它是系统或分系统设计初期的产物，是依据系统或分系统按功能依次分解的层次绘制的。图1-2-1和图1-2-2是汽车全车电器系统的原理框图，其中图1-2-2是汽车信号系统展开的原理框图。点火开关搭铁图1-2-1汽车全车电器系统原理框图总熔断器分熔断器及继电器分熔断器及继电器硅整流发电机车架及与之连接的金属结构第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页搭铁图1-2-2汽车信号系统原理框图二、电路原理图1、概述为了详细表示实际设备或成套装置电路的全部基本组成和连接关系，便于详细理解作用原理，需要绘制电路原理图（也称电路图或电气线路图）。所谓电路图是根据国家颁布的有关技术标准，用图形符号、文字符号，以统一规定的方法，把电路画在图纸上它是电气技术中使用最广泛的一种重要的电路简图，具有电路清晰，简单明了，便于理解电路原理的特点。汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不硅整流发电机蓄电池总熔断器分熔断器及继电器喇叭制动灯转向灯倒车灯车架及与之连接的金属结构第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页考虑实际位置的简图。电路图具有以下的特点（1）对全车电路有完整的概念。它既是一幅完整的全车电路图，又是一幅互相联系的局部电路图，重点、难点突出，繁简适当；（2）图上建立起电位高低的概念。负极搭铁电位最低，用图中最下面一条导线表示；正极火线电位最高，用最上面的一条导线表示。电流方向基本上是从上到下，电流流向从电源正极→开关→用电器→搭铁→电源负极，节省了迂回曲折走迷路的时间；（3）尽可能减少导线的曲折与交叉。调整位置，合理布局，图面简洁清晰图形符号照顾元件外形和内部结构，便于联想分析，易读、易画；（4）电路系统的相互关联关系清楚。发电机与蓄电池间，各电路系统之间连接点尽量保持原位，熔断器、开关仪表的接法与原图吻合。其缺点是图形符号不规范，易各行其道，不利于交流。2、电路图的用途电路图具有以下用途：（1）便于详细理解表达对象的线路布置；（2）为检测、寻找故障、排除故障提供信息（有时需第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页借助于其他文件，如维修手册和接线图等）；（3）为绘制接线图提供依据（有时需借助于结构图样的补充信息）；由于电路图描述的连接关系仅仅是功能关系，而不是实际的连接导线，因此电路图不能代替敷线图。3、电路图的绘...
