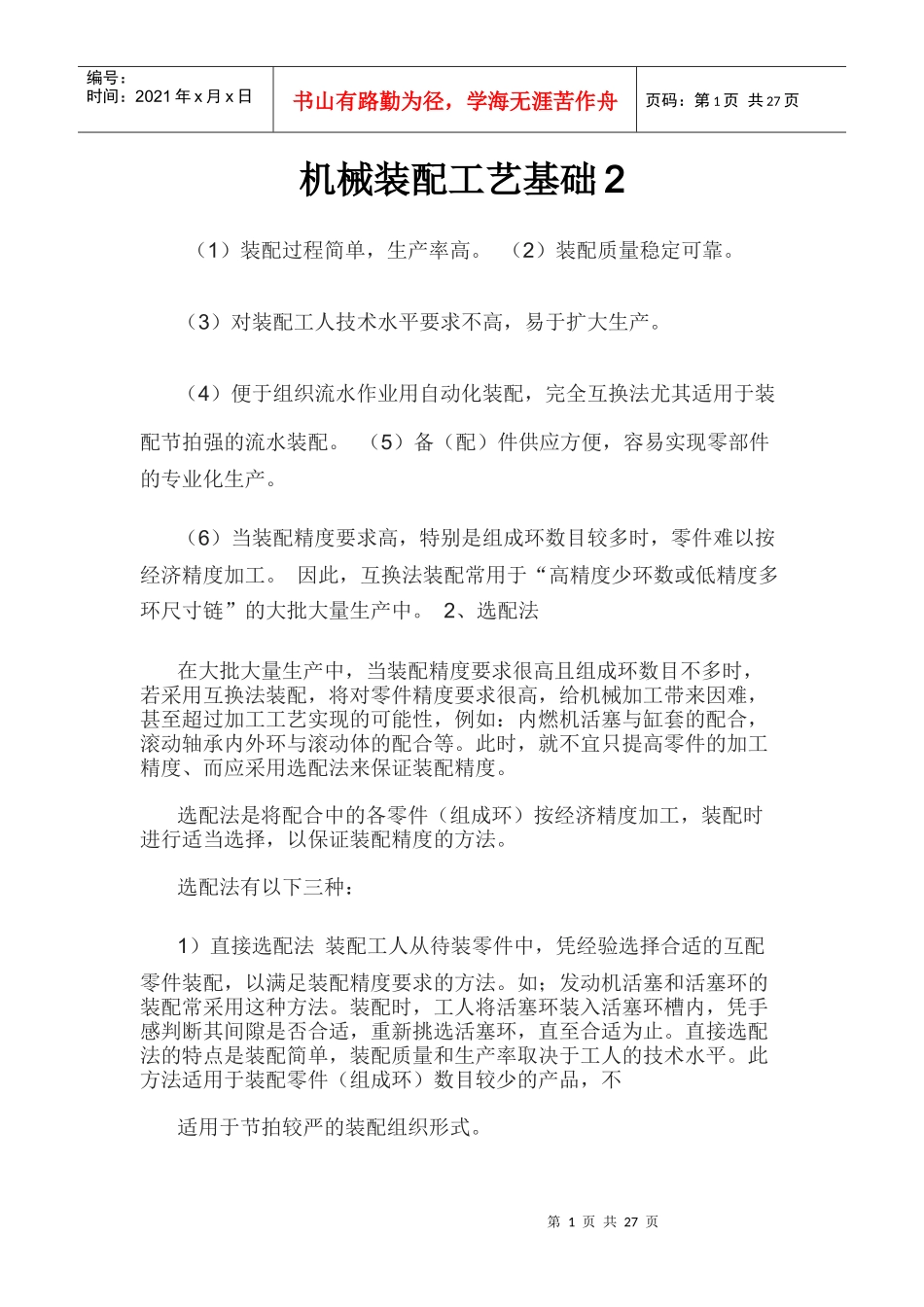

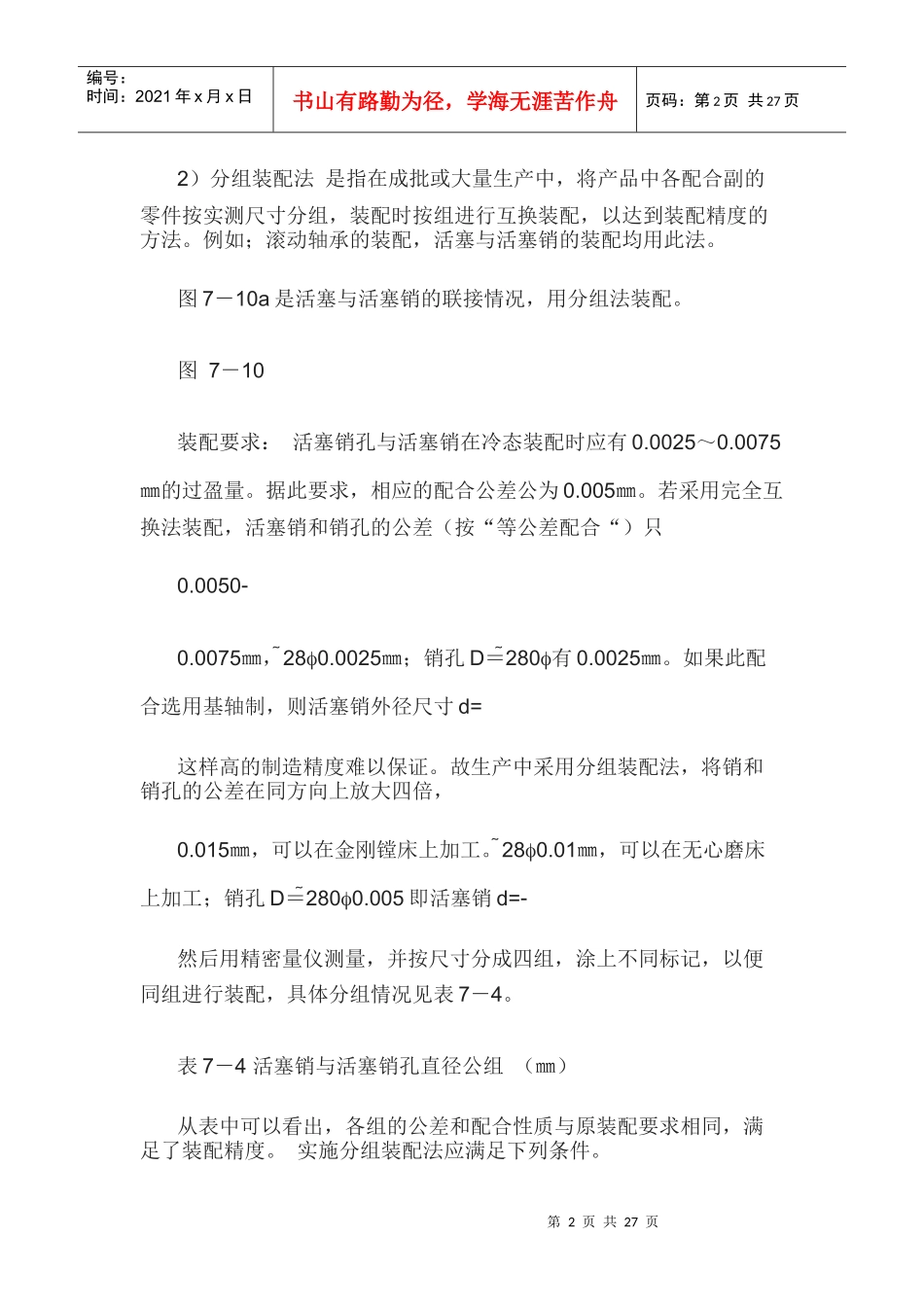

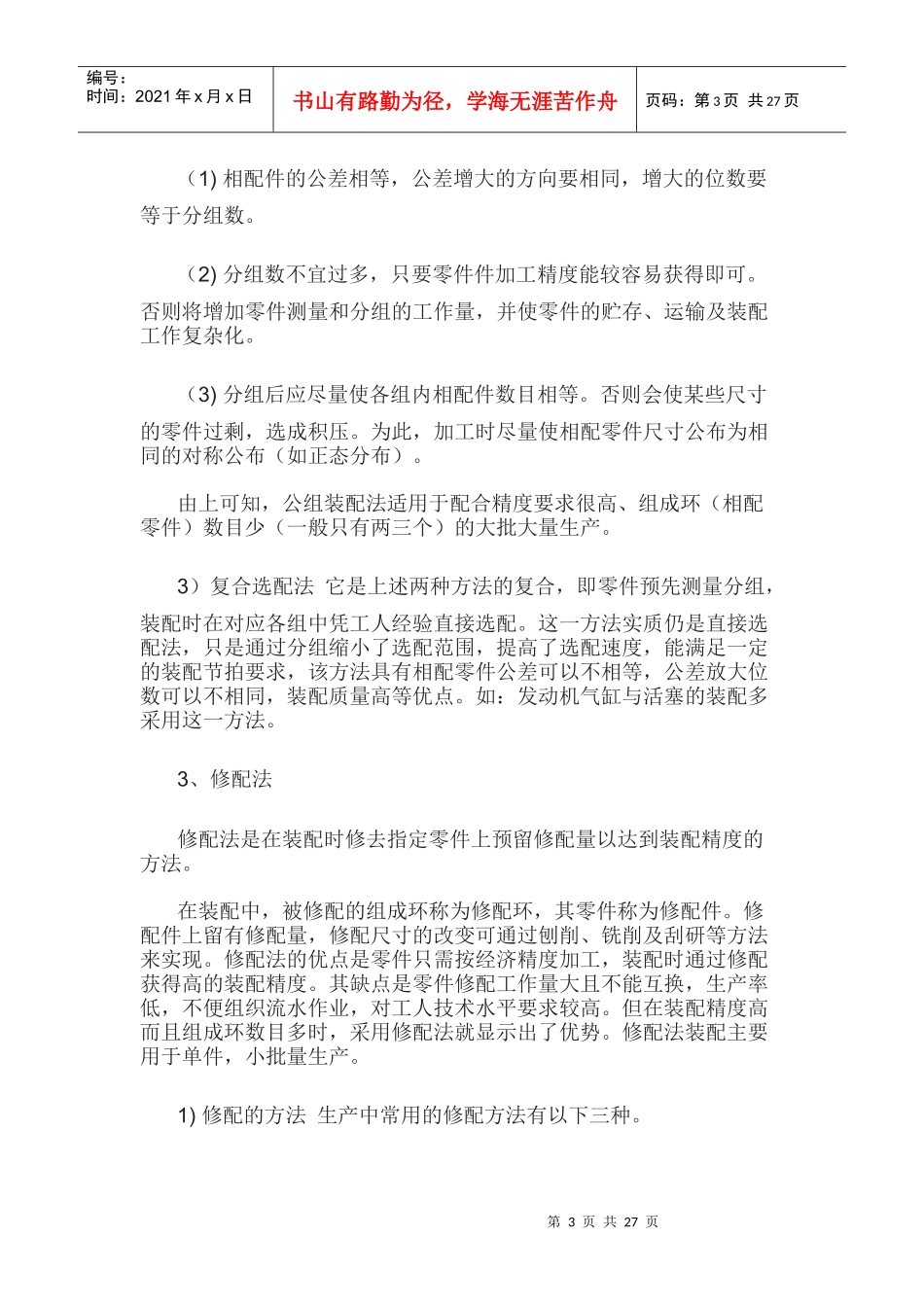

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页机械装配工艺基础2（1）装配过程简单，生产率高。（2）装配质量稳定可靠。（3）对装配工人技术水平要求不高，易于扩大生产。（4）便于组织流水作业用自动化装配，完全互换法尤其适用于装配节拍强的流水装配。（5）备（配）件供应方便，容易实现零部件的专业化生产。（6）当装配精度要求高，特别是组成环数目较多时，零件难以按经济精度加工。因此，互换法装配常用于“高精度少环数或低精度多环尺寸链”的大批大量生产中。2、选配法在大批大量生产中，当装配精度要求很高且组成环数目不多时，若采用互换法装配，将对零件精度要求很高，给机械加工带来因难，甚至超过加工工艺实现的可能性，例如：内燃机活塞与缸套的配合，滚动轴承内外环与滚动体的配合等。此时，就不宜只提高零件的加工精度、而应采用选配法来保证装配精度。选配法是将配合中的各零件（组成环）按经济精度加工，装配时进行适当选择，以保证装配精度的方法。选配法有以下三种：1）直接选配法装配工人从待装零件中，凭经验选择合适的互配零件装配，以满足装配精度要求的方法。如；发动机活塞和活塞环的装配常采用这种方法。装配时，工人将活塞环装入活塞环槽内，凭手感判断其间隙是否合适，重新挑选活塞环，直至合适为止。直接选配法的特点是装配简单，装配质量和生产率取决于工人的技术水平。此方法适用于装配零件（组成环）数目较少的产品，不适用于节拍较严的装配组织形式。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页2）分组装配法是指在成批或大量生产中，将产品中各配合副的零件按实测尺寸分组，装配时按组进行互换装配，以达到装配精度的方法。例如；滚动轴承的装配，活塞与活塞销的装配均用此法。图7－10a是活塞与活塞销的联接情况，用分组法装配。图7－10装配要求：活塞销孔与活塞销在冷态装配时应有0.0025～0.0075㎜的过盈量。据此要求，相应的配合公差公为0.005㎜。若采用完全互换法装配，活塞销和销孔的公差（按“等公差配合“）只0.00500.0075㎜，280.0025㎜；销孔D＝280有0.0025㎜。如果此配合选用基轴制，则活塞销外径尺寸d=这样高的制造精度难以保证。故生产中采用分组装配法，将销和销孔的公差在同方向上放大四倍，0.015㎜，可以在金刚镗床上加工。280.01㎜，可以在无心磨床上加工；销孔D＝2800.005即活塞销d=然后用精密量仪测量，并按尺寸分成四组，涂上不同标记，以便同组进行装配，具体分组情况见表7－4。表7－4活塞销与活塞销孔直径公组（㎜）从表中可以看出，各组的公差和配合性质与原装配要求相同，满足了装配精度。实施分组装配法应满足下列条件。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页（1)相配件的公差相等，公差增大的方向要相同，增大的位数要等于分组数。（2)分组数不宜过多，只要零件件加工精度能较容易获得即可。否则将增加零件测量和分组的工作量，并使零件的贮存、运输及装配工作复杂化。（3)分组后应尽量使各组内相配件数目相等。否则会使某些尺寸的零件过剩，选成积压。为此，加工时尽量使相配零件尺寸公布为相同的对称公布（如正态分布）。由上可知，公组装配法适用于配合精度要求很高、组成环（相配零件）数目少（一般只有两三个）的大批大量生产。3）复合选配法它是上述两种方法的复合，即零件预先测量分组，装配时在对应各组中凭工人经验直接选配。这一方法实质仍是直接选配法，只是通过分组缩小了选配范围，提高了选配速度，能满足一定的装配节拍要求，该方法具有相配零件公差可以不相等，公差放大位数可以不相同，装配质量高等优点。如：发动机气缸与活塞的装配多采用这一方法。3、修配法修配法是在装配时修去指定零件上预留修配量以达到装配精度的方法。在装配中，被修配的组成环称为修配环，其零件称为修配件。修配件上留有修配量，修配尺寸的改变可通过刨削、铣削及刮研等方法来实现。修配法的优点是零件只需按经济精度加工，装配时通过修配获得...
