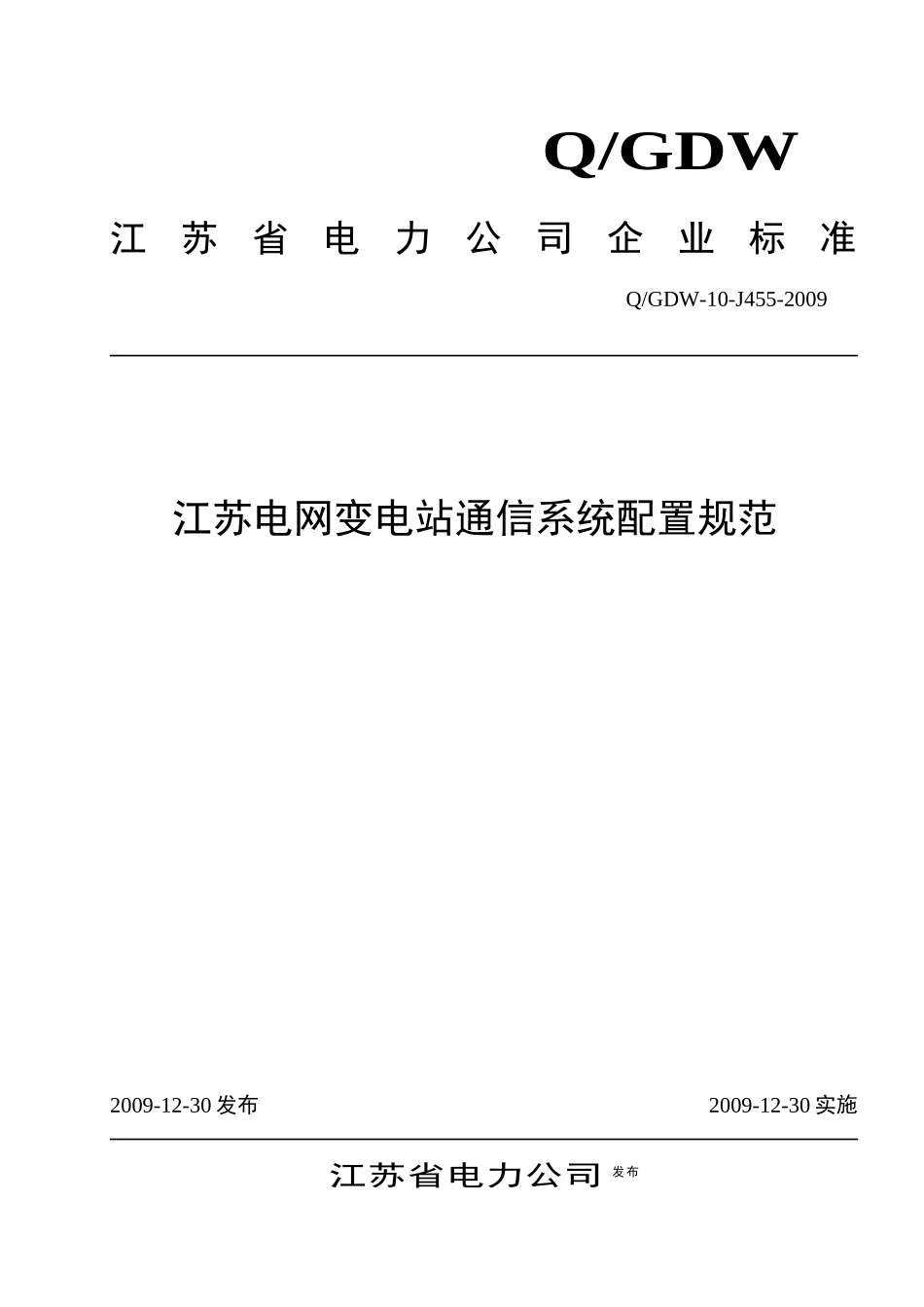

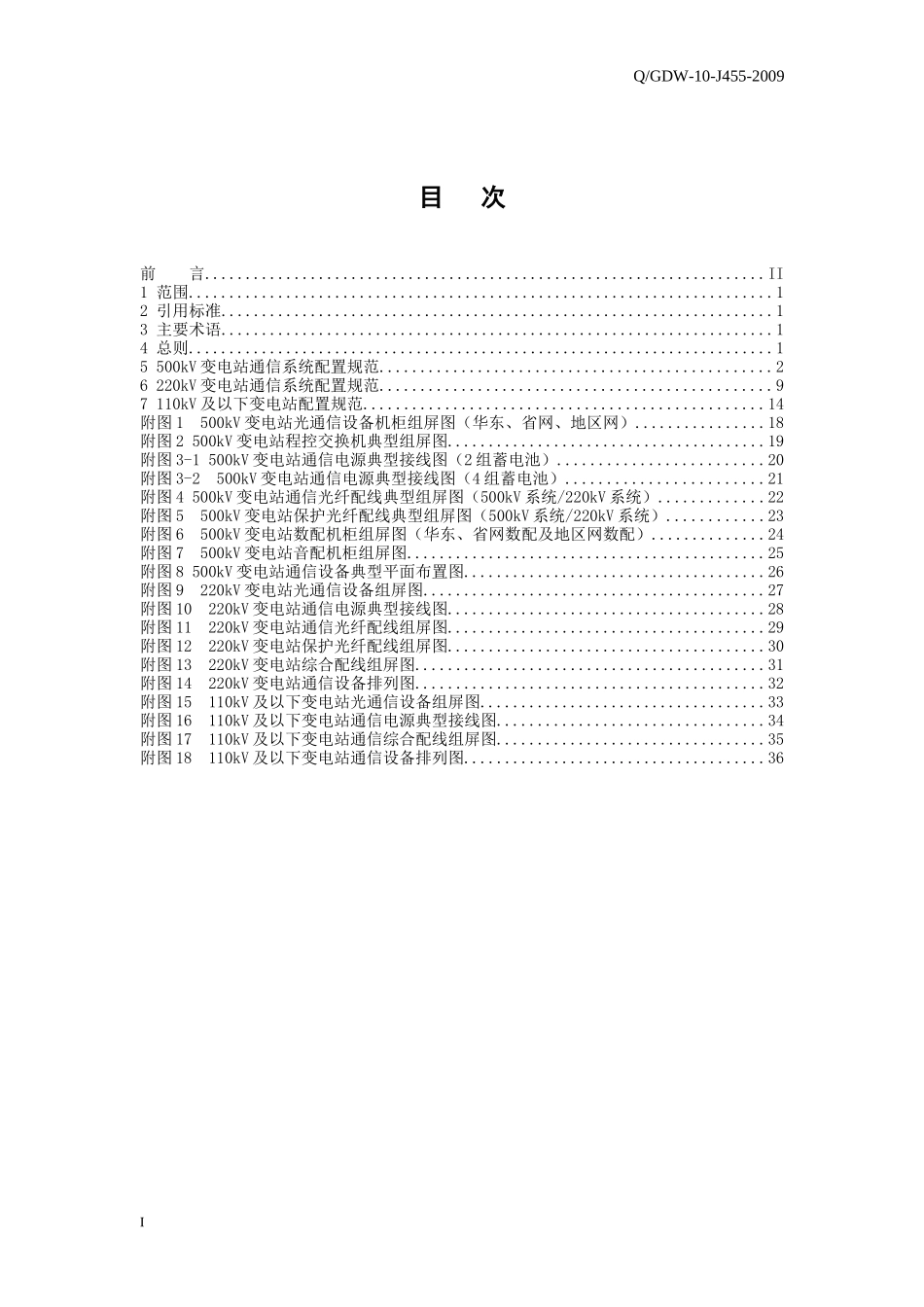

江苏省电力公司企业标准Q/GDW-10-J455-2009江苏电网变电站通信系统配置规范2009-12-30发布2009-12-30实施江苏省电力公司发布Q/GDWQ/GDW-10-J455-2009目次前言.....................................................................II1范围........................................................................12引用标准....................................................................13主要术语....................................................................14总则........................................................................15500kV变电站通信系统配置规范................................................26220kV变电站通信系统配置规范................................................97110kV及以下变电站配置规范.................................................14附图1500kV变电站光通信设备机柜组屏图（华东、省网、地区网）................18附图2500kV变电站程控交换机典型组屏图.......................................19附图3-1500kV变电站通信电源典型接线图（2组蓄电池）.........................20附图3-2500kV变电站通信电源典型接线图（4组蓄电池）........................21附图4500kV变电站通信光纤配线典型组屏图（500kV系统/220kV系统）.............22附图5500kV变电站保护光纤配线典型组屏图（500kV系统/220kV系统）............23附图6500kV变电站数配机柜组屏图（华东、省网数配及地区网数配）..............24附图7500kV变电站音配机柜组屏图............................................25附图8500kV变电站通信设备典型平面布置图.....................................26附图9220kV变电站光通信设备组屏图..........................................27附图10220kV变电站通信电源典型接线图.......................................28附图11220kV变电站通信光纤配线组屏图.......................................29附图12220kV变电站保护光纤配线组屏图.......................................30附图13220kV变电站综合配线组屏图...........................................31附图14220kV变电站通信设备排列图...........................................32附图15110kV及以下变电站光通信设备组屏图...................................33附图16110kV及以下变电站通信电源典型接线图.................................34附图17110kV及以下变电站通信综合配线组屏图.................................35附图18110kV及以下变电站通信设备排列图.....................................36IQ/GDW-10-J455-2009前言随着江苏电网的不断发展，承载电网保护、自动化、控制等信息的江苏电力通信网也得到了迅速发展。近年来江苏电力坚持以规划指导通信网建设，使全省通信网络相应规范层次结构日趋清晰合理，通信网的管理水平也不断提高。为了进一步满足标准化设计要求、适应通信网集约化和精细化管理，规范江苏电网变电站通信系统建设和配置，使其更好的适应电网的发展，更有效的服务于江苏电网生产运行，特制订《江苏电网变电站通信系统配置规范》（以下简称“本规范”）。本规范根据《电力系统通信设计技术规定》等规程规范，结合江苏电力通信网的工程实践和有关变电站通信系统的具体情况制定而成，其要点如下：1）明确各电压等级（500kV、220kV、110kV及以下）变电站通信系统的配置原则；2）明确各电压等级变电站内通信主设备的配置规范；3）明确各电压等级变电站内通信辅助设备的配置规范；4）明确光缆的建设规范；5）明确各电压等级变电站内通信设备屏面布置规范；6）明确各电压等级变电站内通信设备机柜组屏规范；本规范的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T600-2001《电力行业标准编写基本规定》的要求。本标准由江苏省电力公司调度通信中心提出并解释。本标准由江苏省电力公司生产技术部归口。本标准起草单位：江苏省电力公司调度通信中心、江苏省...
