某小区智能化管理一卡通系统设计方案VIP免费

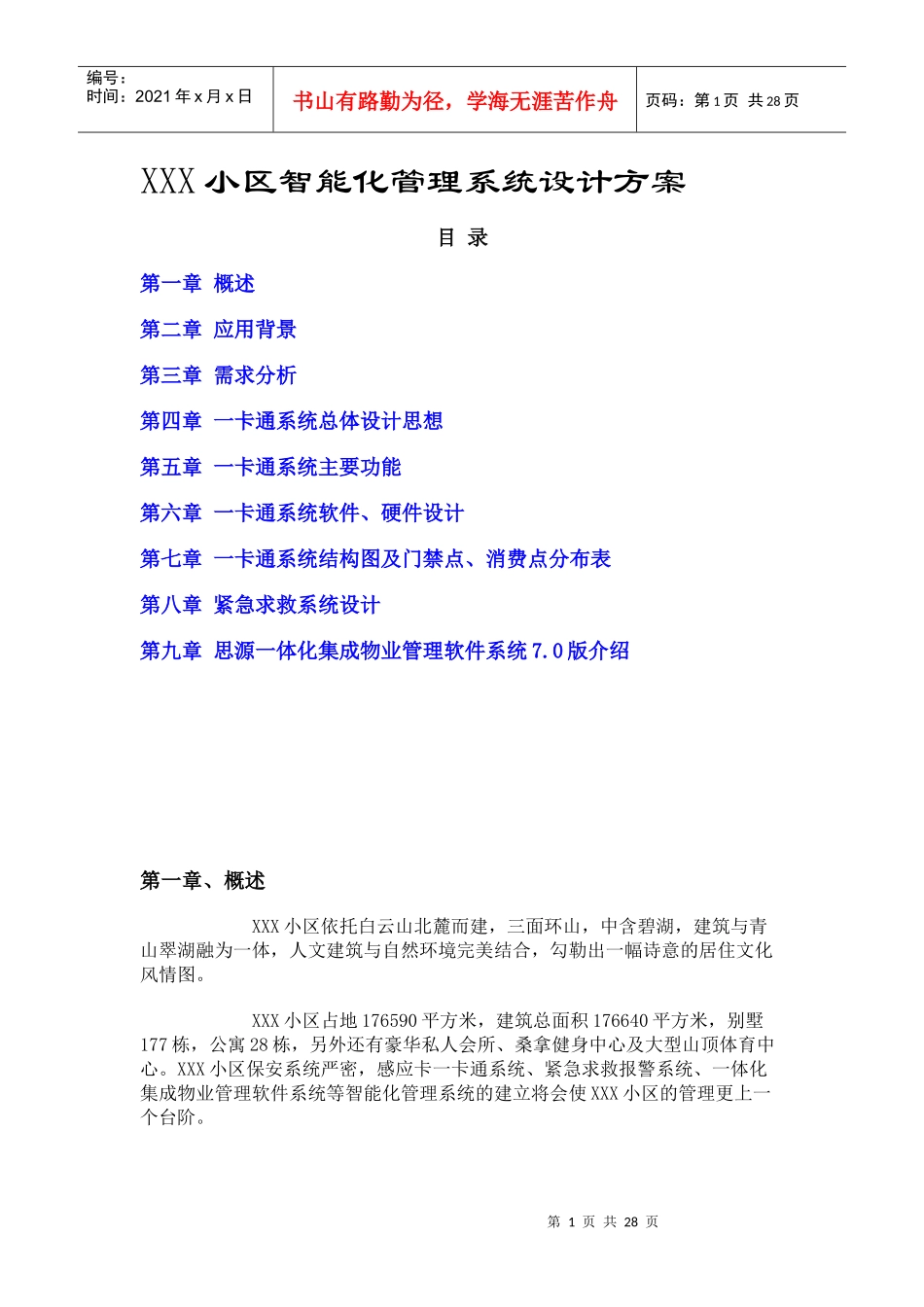

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页XXX小区智能化管理系统设计方案目录第一章概述第二章应用背景第三章需求分析第四章一卡通系统总体设计思想第五章一卡通系统主要功能第六章一卡通系统软件、硬件设计第七章一卡通系统结构图及门禁点、消费点分布表第八章紧急求救系统设计第九章思源一体化集成物业管理软件系统7.0版介绍第一章、概述XXX小区依托白云山北麓而建，三面环山，中含碧湖，建筑与青山翠湖融为一体，人文建筑与自然环境完美结合，勾勒出一幅诗意的居住文化风情图。XXX小区占地176590平方米，建筑总面积176640平方米，别墅177栋，公寓28栋，另外还有豪华私人会所、桑拿健身中心及大型山顶体育中心。XXX小区保安系统严密，感应卡一卡通系统、紧急求救报警系统、一体化集成物业管理软件系统等智能化管理系统的建立将会使XXX小区的管理更上一个台阶。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页第二章应用背景1.XXX小区现有三个岗亭，1号岗亭位于大门口，包括两个通道，一个进口，一个出口，进出口各有一个道闸，用于进出车辆的管理；2号岗亭位于1号岗亭东南约150米外，设有一个道闸，用于控制车辆的进出。3号岗亭位于1号岗亭北边约150米处，也设有一个道闸，用于控制车辆的进出。1号、2号、3号岗亭之间是一个公共绿化带，靠近湖边，可供布线的位置已铺设了后备高压电缆。2号岗亭往内、3号岗亭往内是私家住宅区。2.现在车辆进出管理方式是小区主人车辆可直接进出1、2、3号岗亭，保安员凭证件打开道闸给予放行；外来车辆在1号岗亭处填写访客表，并留下行驶证等证件，然后保安员打开进通道的道闸放行，离开XXX小区时交还有被访客签字的访客表，保安员打开出通道的道闸放行。3.目前的管理方式有如下缺点：外来车辆登记手续太慢，而且一但进入1号岗亭，便可长驱直入通过2号、3号岗亭进入私人住宅区；四个道闸均靠人工控制，无法有效记录车辆进出情况，无法进行有效授权。4.XXX小区对住户已开放多项服务设施，包括泳池、餐厅、球馆、高尔夫球场等，前二处设施位于小区商务中心区域，离2号岗亭较近，后两项设施位于山顶体育中心区域，距离2号岗亭有五六百米之遥，而且高度也高出不少，这几项设施均提供的是收费服务，现在小区业主消费完毕后要支付现金，不便于管理，也不便于业主携带。5.小区内停车均不单独收费。6.小区别墅内已布线，准备建设住户紧急求救系统。7.小区围墙已建成周界报警系统，控制主机设在2号岗亭内，采用ADEMCO4140XMPT2型号。8.小区物业管理处内已建成计算机局域网，但没有物业管理软件系统。第三章需求分析根据用户要求，智能化管理系统应完成门禁、消费一卡通、紧急求救报警、物业管理计算机化等功能：1.为管理进出车辆，在二号及三号岗亭处设立门禁控制管理系统，二号岗亭现有道闸一个，根据发展商的要求，将增加道闸一个，形成两个道闸，均为单向进口，业主车辆进使用一个道闸，采用感应卡控制系统，外来车辆进使用另一个道闸，人工控制，这样二号岗亭设立一套单向门禁控制系统；三号岗亭有道闸一个，将增加道闸一个，形成两个道闸，业主车辆出使用一个道闸，采用感应卡控制系统，外来车辆第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页进出使用另一个道闸，人工控制，这样三号岗亭也设立一套单向门禁控制系统。2.各门禁控制道闸处地面下安装地感线圈，以保证车场通过道闸时不被道闸下落压砸3.各消费点使用电脑收费机，业主仅需随身携带一张感应卡，就可到各消费点直接消费、扣款，消费后应能立刻打印出消费清单及卡中余额。卡可充值、挂失。一张主卡可带多张副卡。各消费点电脑收费机通过内部程控交换机与管理处的服务器联网4.业主车辆进出门禁点的信息都由电脑记录下来，并可随时打印出进出报告。5.实现一卡通，即一张卡片既可用于车辆进出道闸，也可进行消费。6.管理方面，卡片分为业主卡和来访卡两类，业主可自由进出各道闸，也可用于消费来访卡按需要分为二种，一种是低级卡，能进出各道闸...
