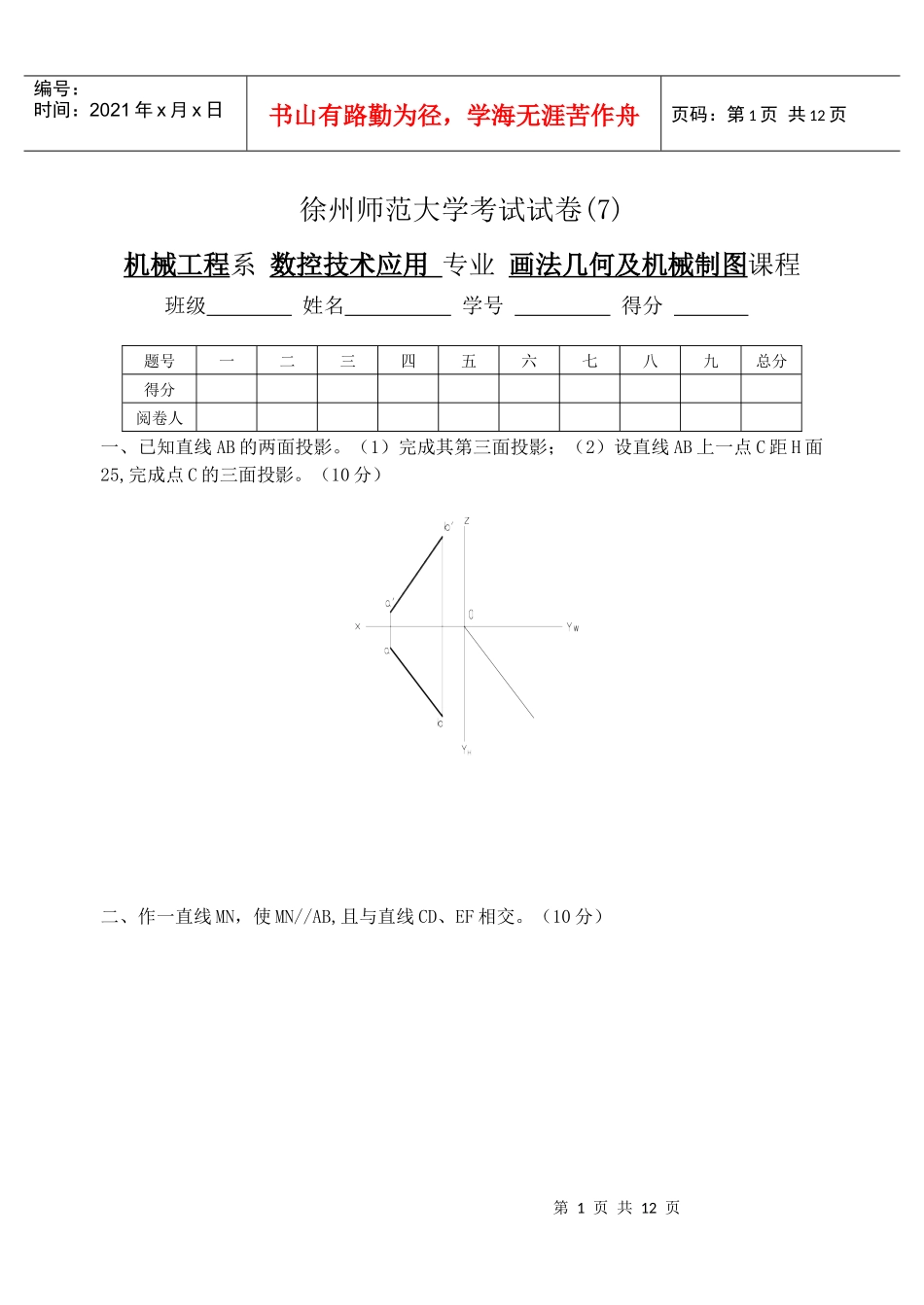

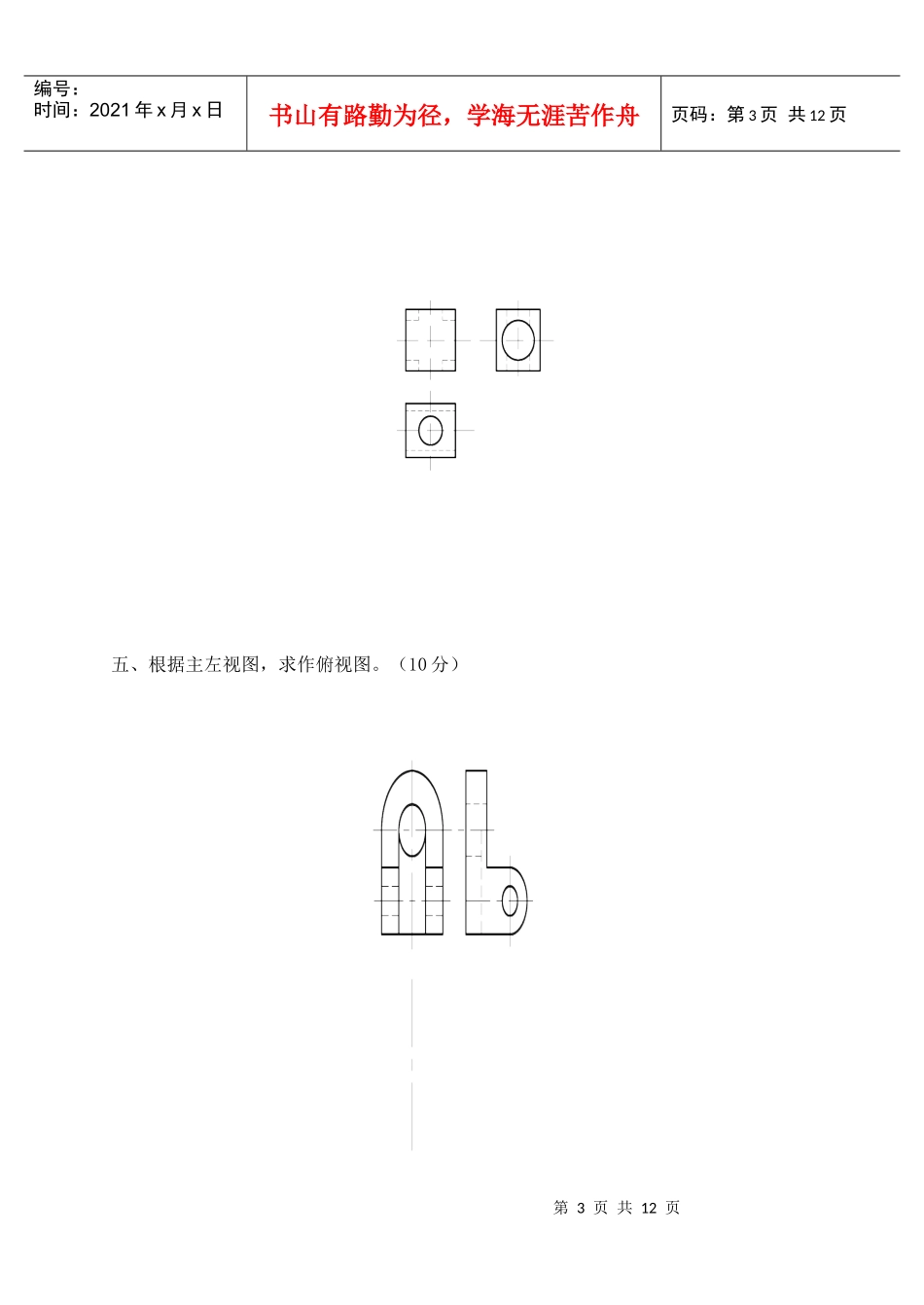

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页徐州师范大学考试试卷(7)机械工程系数控技术应用专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（10分）二、作一直线MN，使MN//AB,且与直线CD、EF相交。（10分）第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页三、求圆柱被截切后的W面投影。（10分）四、补画相贯线的V面投影。（10分）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页五、根据主左视图，求作俯视图。（10分）第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页六、根据主俯视图，求作左视图。（10分）七、用平行平面将主视图改画成全剖视图。（10分）第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页八、判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。（8分）()()()()九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12分）填空题：（1）说明Ф20f7的含义：Ф20为，f7是。(2)说明含义：符号⊥表示，数字0.03是，A是。（3）指出图中的工艺结构：它有处倒角，其尺寸分别为，有处退刀槽，其尺寸为。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页徐州师范大学考试试卷（7）答案机械工程系数控技术应用专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（10分）第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页二、作一直线MN，使MN//AB,且与直线CD、EF相交。（10分）三、求圆柱被截切后的W面投影。（10分）第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页四、补画相贯线的V面投影。（10分）第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页五、根据主左视图，求作俯视图。（10分）六、根据主俯视图，求作左视图。（10分）第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页七、用平行平面将主视图改画成全剖视图。（10分）八、判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。（8分）第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页(×)(√)(×)(×)九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12分）填空题：（1）说明Ф20f7的含义：Ф20为基本尺寸，f7是公差带代号。（2）说明含义：符号⊥表示垂直度，数字0.03是公差，A是基准符号。（3）指出图中的工艺结构：它有2处倒角，其尺寸分别为c2和c1.5，有1处退刀槽，其尺寸为2×2。第12页共12页第11页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共12页
