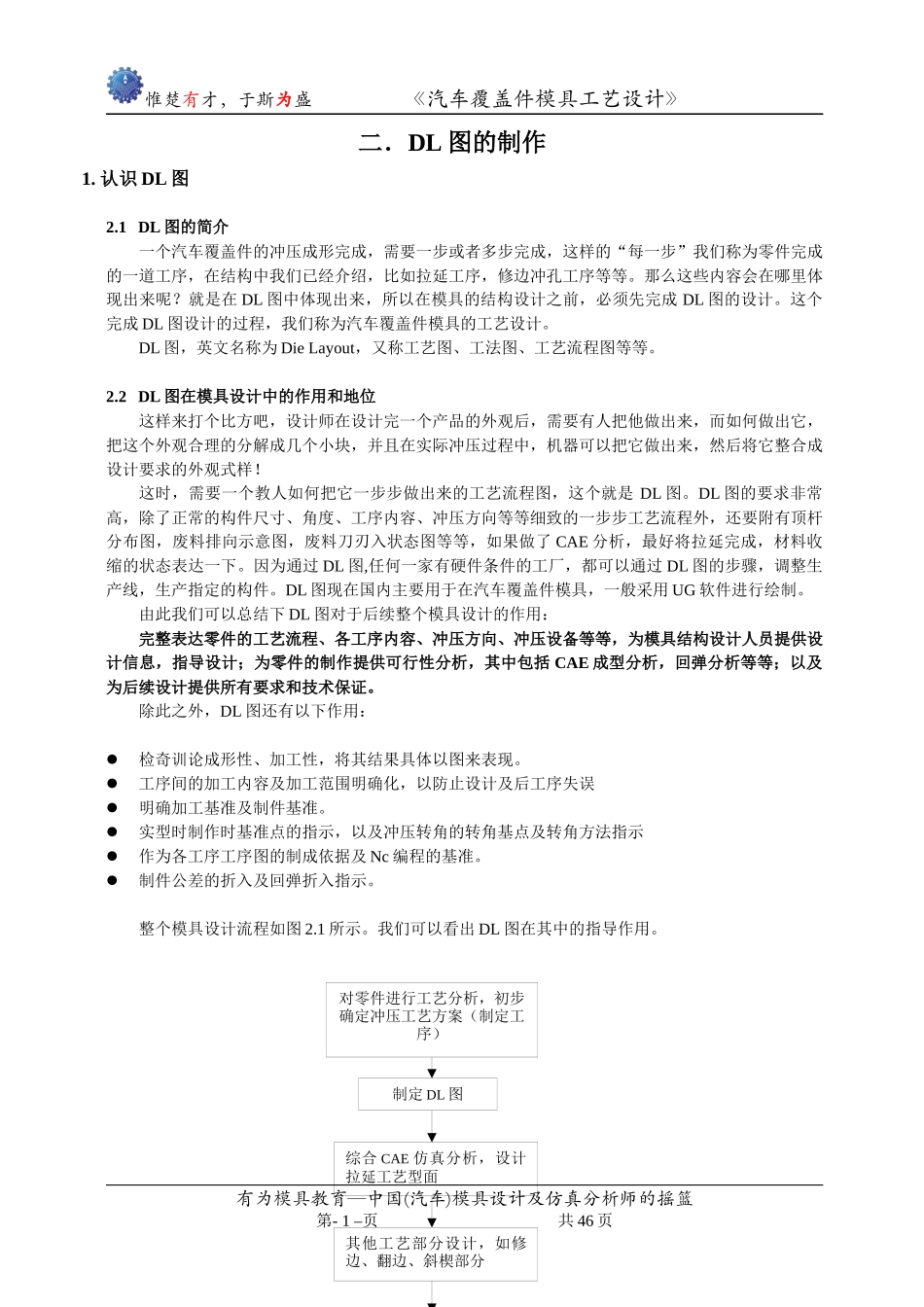

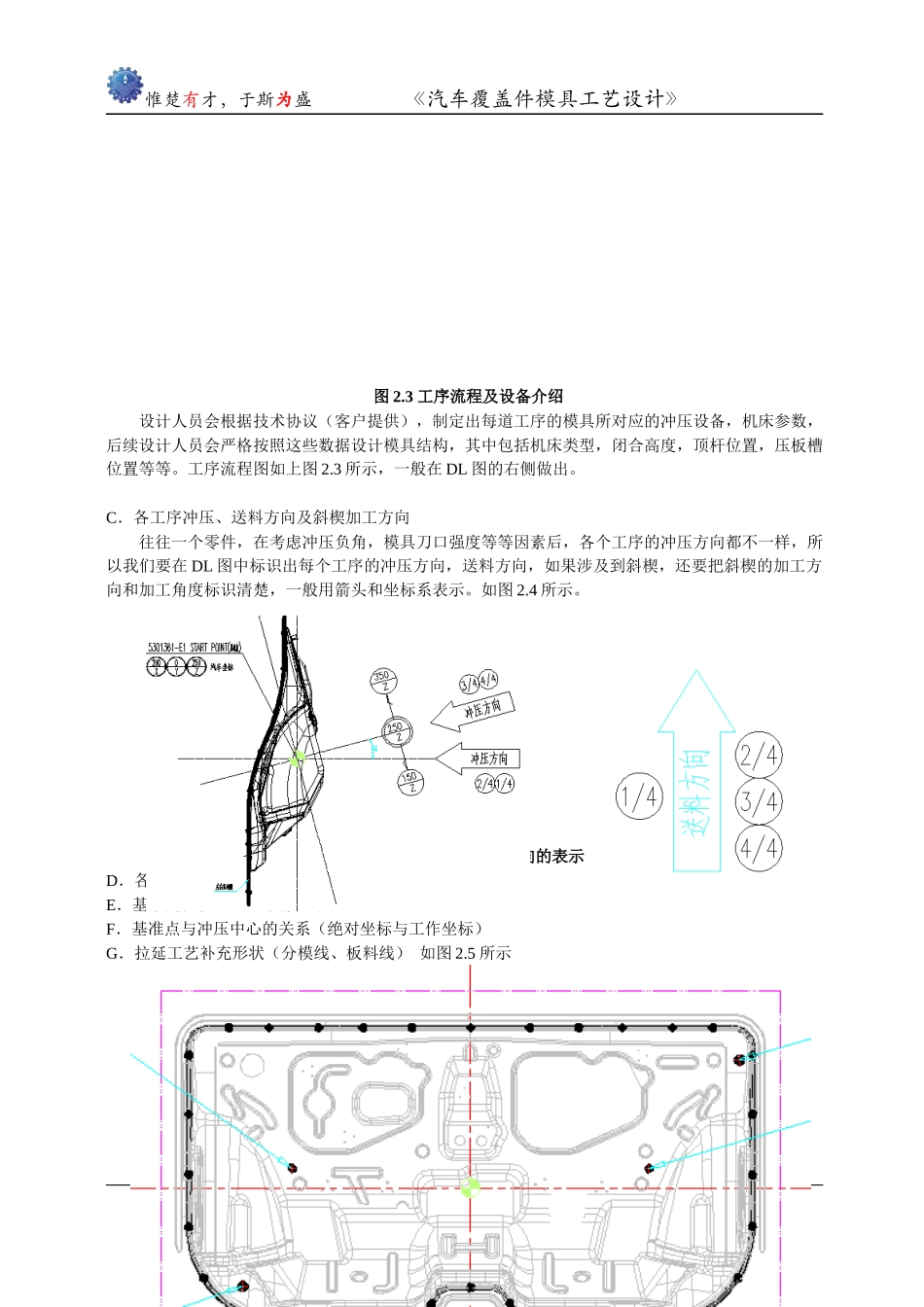

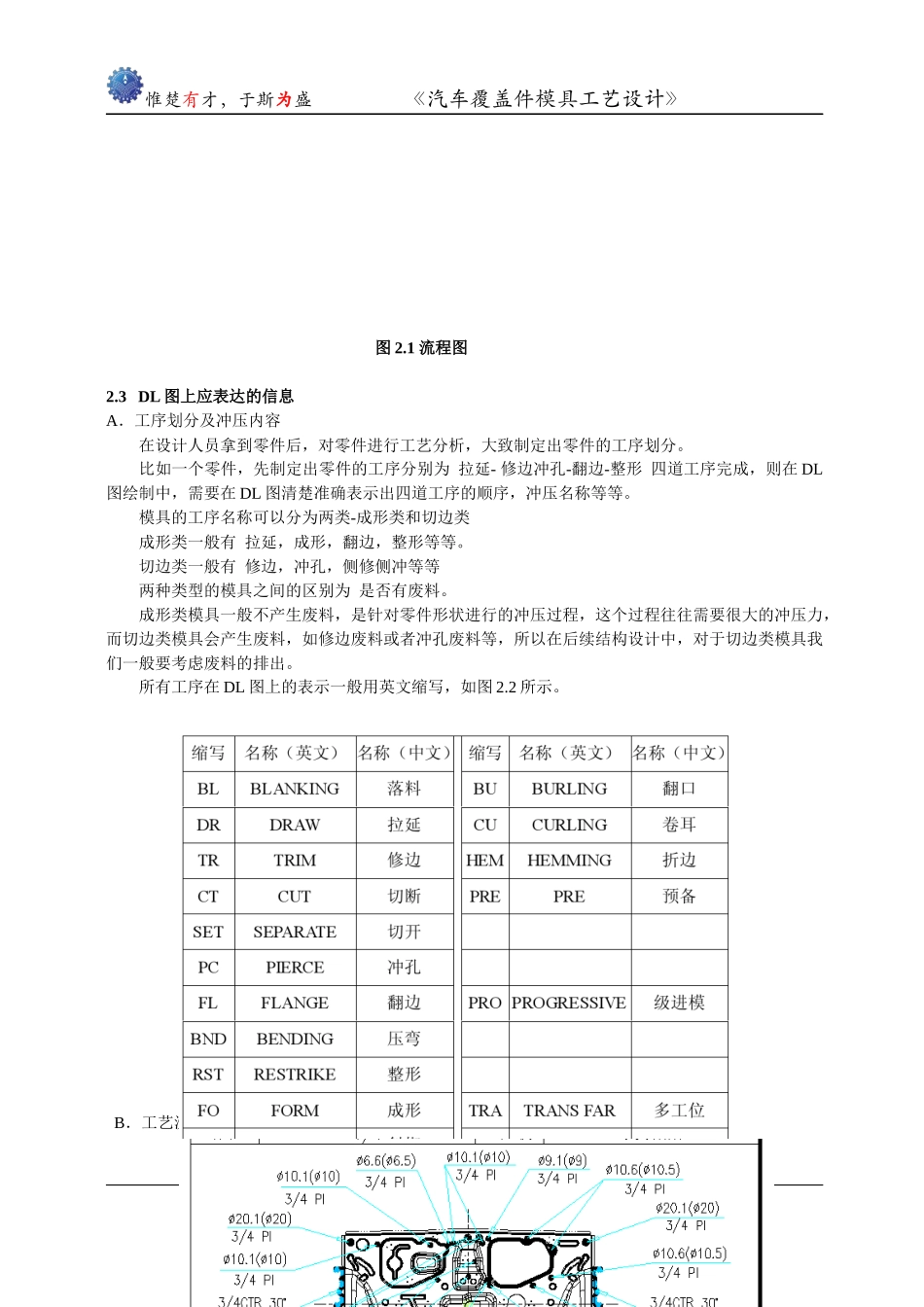

对零件进行工艺分析，初步确定冲压工艺方案（制定工序）制定DL图其他工艺部分设计，如修边、翻边、斜楔部分综合CAE仿真分析，设计拉延工艺型面惟楚有才，于斯为盛《汽车覆盖件模具工艺设计》二．DL图的制作1.认识DL图2.1DL图的简介一个汽车覆盖件的冲压成形完成，需要一步或者多步完成，这样的“每一步”我们称为零件完成的一道工序，在结构中我们已经介绍，比如拉延工序，修边冲孔工序等等。那么这些内容会在哪里体现出来呢？就是在DL图中体现出来，所以在模具的结构设计之前，必须先完成DL图的设计。这个完成DL图设计的过程，我们称为汽车覆盖件模具的工艺设计。DL图，英文名称为DieLayout，又称工艺图、工法图、工艺流程图等等。2.2DL图在模具设计中的作用和地位这样来打个比方吧，设计师在设计完一个产品的外观后，需要有人把他做出来，而如何做出它，把这个外观合理的分解成几个小块，并且在实际冲压过程中，机器可以把它做出来，然后将它整合成设计要求的外观式样！这时，需要一个教人如何把它一步步做出来的工艺流程图，这个就是DL图。DL图的要求非常高，除了正常的构件尺寸、角度、工序内容、冲压方向等等细致的一步步工艺流程外，还要附有顶杆分布图，废料排向示意图，废料刀刃入状态图等等，如果做了CAE分析，最好将拉延完成，材料收缩的状态表达一下。因为通过DL图,任何一家有硬件条件的工厂，都可以通过DL图的步骤，调整生产线，生产指定的构件。DL图现在国内主要用于在汽车覆盖件模具，一般采用UG软件进行绘制。由此我们可以总结下DL图对于后续整个模具设计的作用：完整表达零件的工艺流程、各工序内容、冲压方向、冲压设备等等，为模具结构设计人员提供设计信息，指导设计；为零件的制作提供可行性分析，其中包括CAE成型分析，回弹分析等等；以及为后续设计提供所有要求和技术保证。除此之外，DL图还有以下作用：检奇训论成形性、加工性，将其结果具体以图来表现。工序间的加工内容及加工范围明确化，以防止设计及后工序失误明确加工基准及制件基准。实型时制作时基准点的指示，以及冲压转角的转角基点及转角方法指示作为各工序工序图的制成依据及Nc编程的基准。制件公差的折入及回弹折入指示。整个模具设计流程如图2.1所示。我们可以看出DL图在其中的指导作用。有为模具教育—中国(汽车)模具设计及仿真分析师的摇篮第-1–页共46页惟楚有才，于斯为盛《汽车覆盖件模具工艺设计》图2.1流程图2.3DL图上应表达的信息A．工序划分及冲压内容在设计人员拿到零件后，对零件进行工艺分析，大致制定出零件的工序划分。比如一个零件，先制定出零件的工序分别为拉延-修边冲孔-翻边-整形四道工序完成，则在DL图绘制中，需要在DL图清楚准确表示出四道工序的顺序，冲压名称等等。模具的工序名称可以分为两类-成形类和切边类成形类一般有拉延，成形，翻边，整形等等。切边类一般有修边，冲孔，侧修侧冲等等两种类型的模具之间的区别为是否有废料。成形类模具一般不产生废料，是针对零件形状进行的冲压过程，这个过程往往需要很大的冲压力，而切边类模具会产生废料，如修边废料或者冲孔废料等，所以在后续结构设计中，对于切边类模具我们一般要考虑废料的排出。所有工序在DL图上的表示一般用英文缩写，如图2.2所示。图2.2工序英文缩写B．工艺流程图及冲压设备有为模具教育—中国(汽车)模具设计及仿真分析师的摇篮第-2–页共46页惟楚有才，于斯为盛《汽车覆盖件模具工艺设计》图2.3工序流程及设备介绍设计人员会根据技术协议（客户提供），制定出每道工序的模具所对应的冲压设备，机床参数，后续设计人员会严格按照这些数据设计模具结构，其中包括机床类型，闭合高度，顶杆位置，压板槽位置等等。工序流程图如上图2.3所示，一般在DL图的右侧做出。C．各工序冲压、送料方向及斜楔加工方向往往一个零件，在考虑冲压负角，模具刀口强度等等因素后，各个工序的冲压方向都不一样，所以我们要在DL图中标识出每个工序的冲压方向，送料方向，如果涉及到斜楔，还要把斜楔的加工方向和加工角度标识清楚，一般用箭头和坐标系表示。如图2.4所示。图2.4冲压方向，送料方向的表示D．各工...
