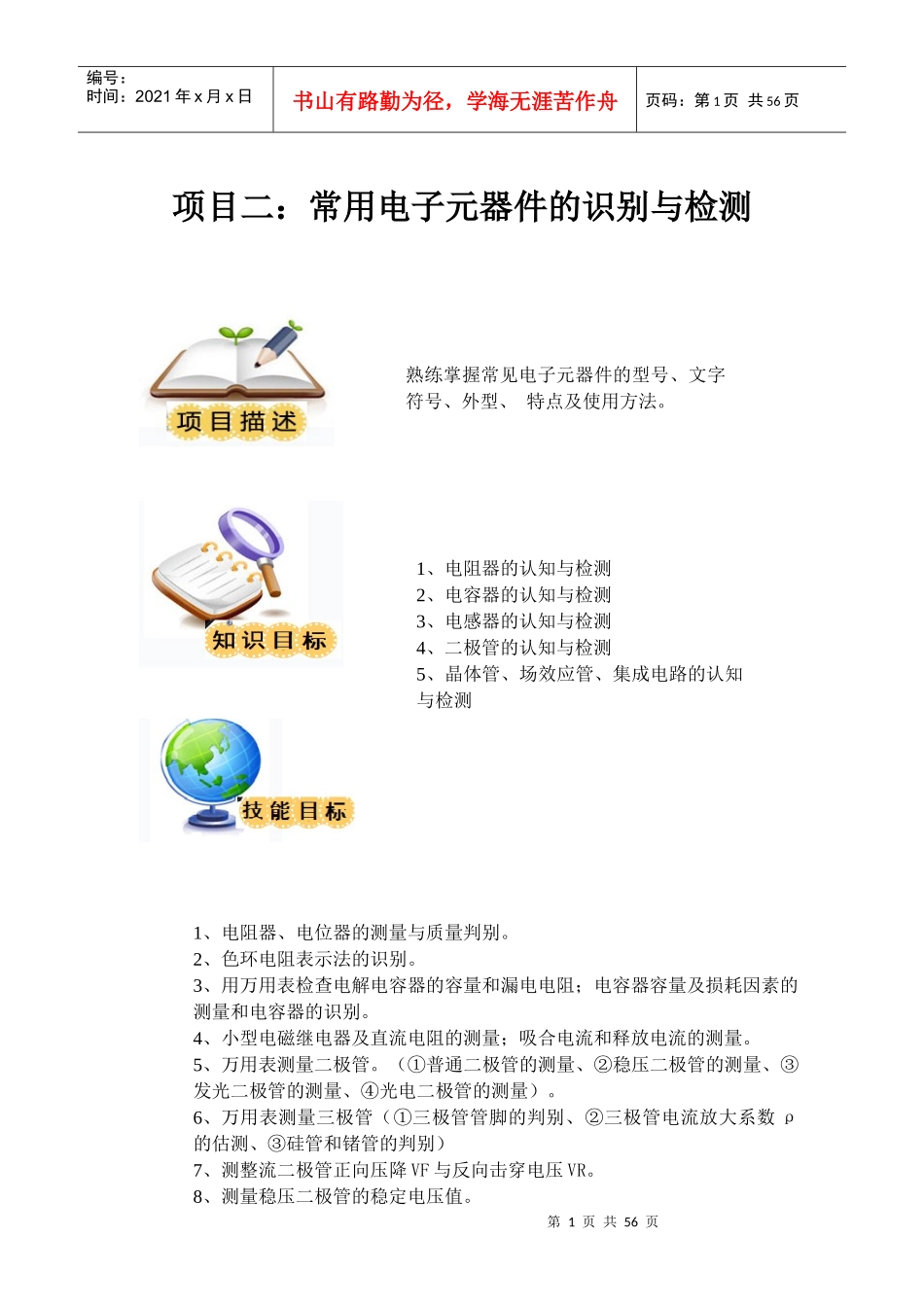

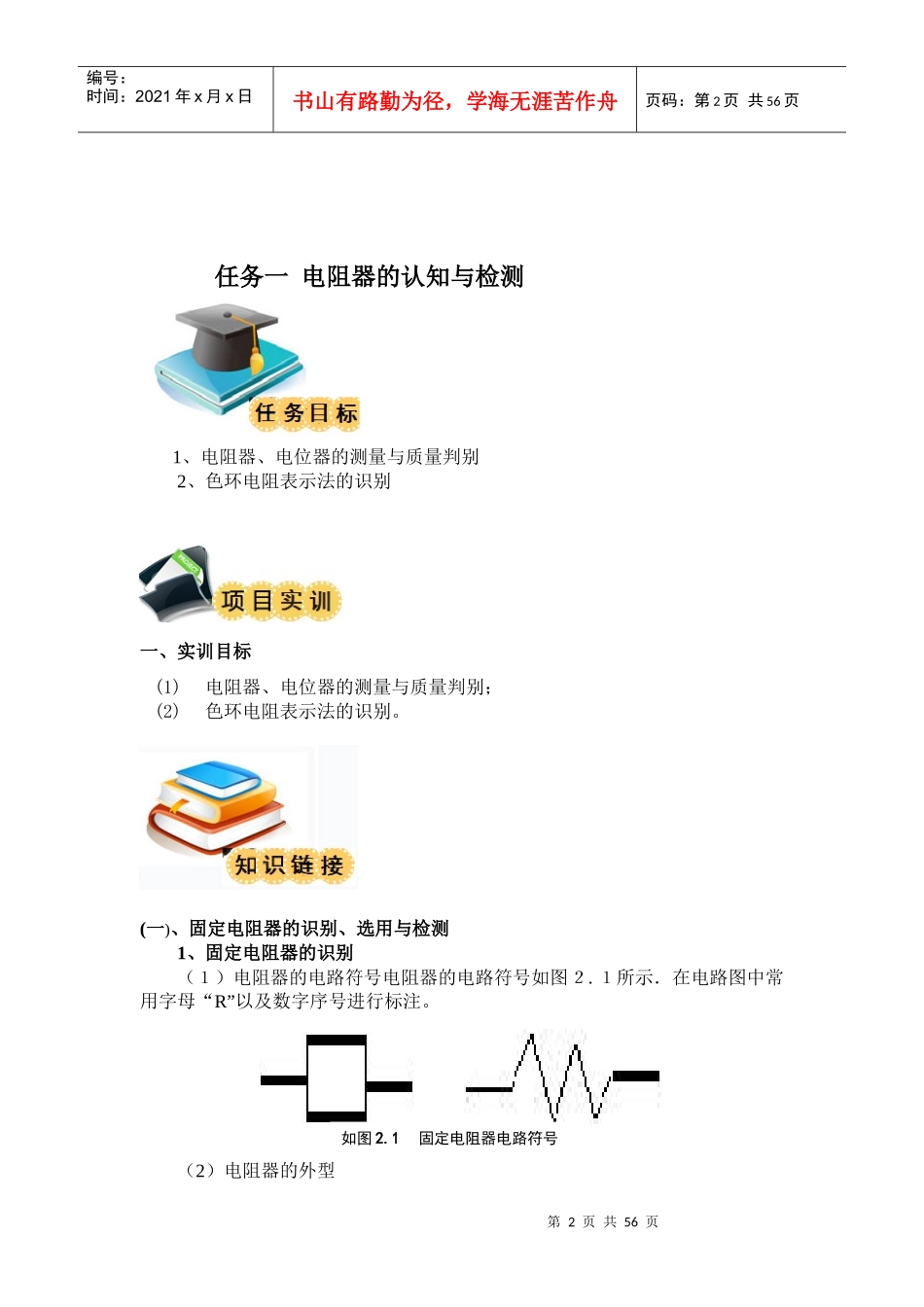

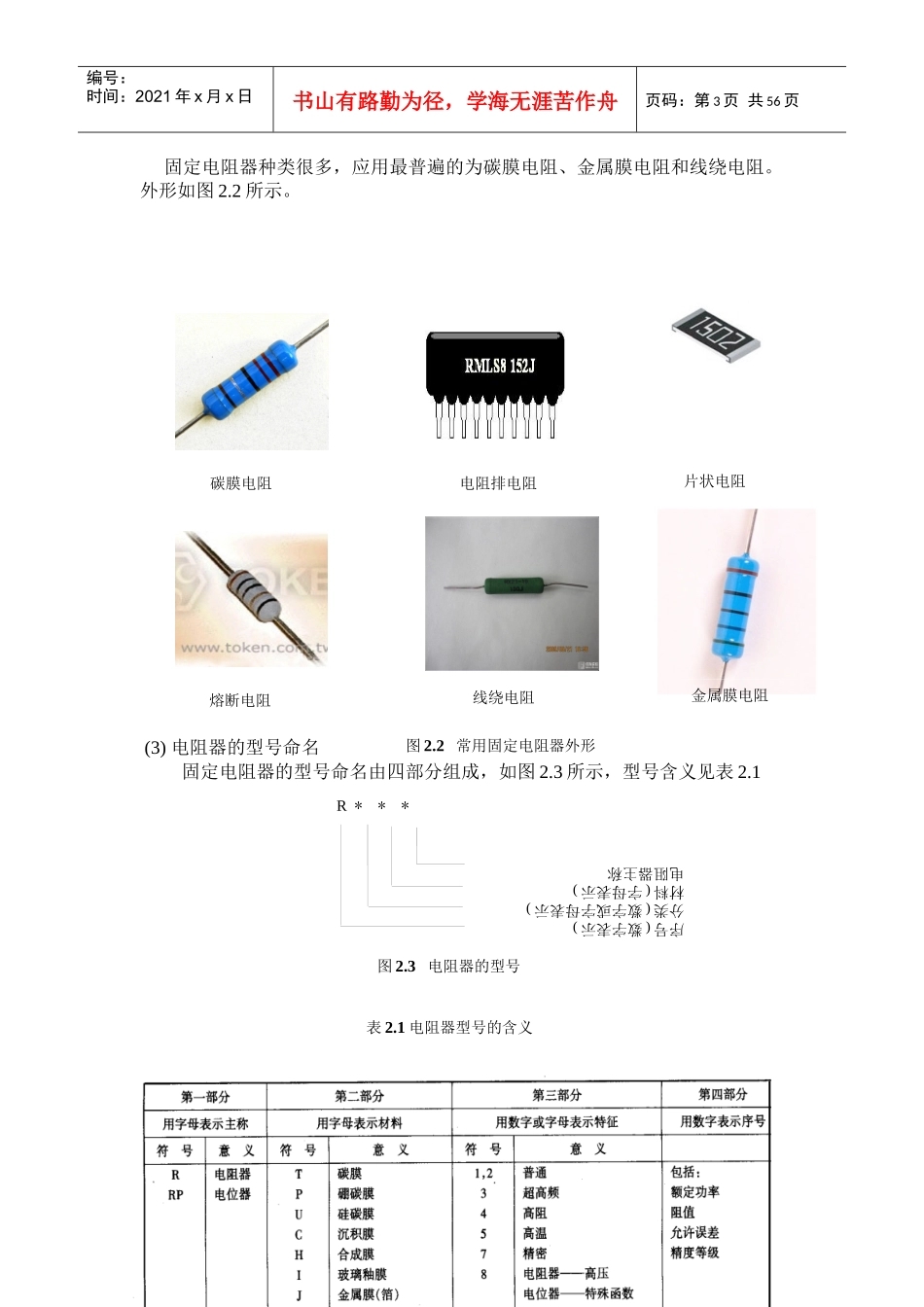

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页项目二：常用电子元器件的识别与检测熟练掌握常见电子元器件的型号、文字符号、外型、特点及使用方法。1、电阻器的认知与检测2、电容器的认知与检测3、电感器的认知与检测4、二极管的认知与检测5、晶体管、场效应管、集成电路的认知与检测1、电阻器、电位器的测量与质量判别。2、色环电阻表示法的识别。3、用万用表检查电解电容器的容量和漏电电阻；电容器容量及损耗因素的测量和电容器的识别。4、小型电磁继电器及直流电阻的测量；吸合电流和释放电流的测量。5、万用表测量二极管。（①普通二极管的测量、②稳压二极管的测量、③发光二极管的测量、④光电二极管的测量）。6、万用表测量三极管（①三极管管脚的判别、②三极管电流放大系数ρ的估测、③硅管和锗管的判别）7、测整流二极管正向压降VF与反向击穿电压VR。8、测量稳压二极管的稳定电压值。第2页共56页第1页共56页如图2.1固定电阻器电路符号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页任务一电阻器的认知与检测1、电阻器、电位器的测量与质量判别2、色环电阻表示法的识别一、实训目标(1)电阻器、电位器的测量与质量判别；(2)色环电阻表示法的识别。(一)、固定电阻器的识别、选用与检测1、固定电阻器的识别（１）电阻器的电路符号电阻器的电路符号如图２.１所示．在电路图中常用字母“R”以及数字序号进行标注。（2）电阻器的外型第3页共56页第2页共56页图2.2常用固定电阻器外形碳膜电阻电阻排电阻片状电阻线绕电阻金属膜电阻熔断电阻序号(数字表示)分类(数字或字母表示)材料(字母表示)电阻器主称R***图2.3电阻器的型号表2.1电阻器型号的含义编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页固定电阻器种类很多，应用最普遍的为碳膜电阻、金属膜电阻和线绕电阻。外形如图2.2所示。(3)电阻器的型号命名固定电阻器的型号命名由四部分组成，如图2.3所示，型号含义见表2.1第4页共56页第3页共56页表2.2电阻器字母标注允许偏差的含义编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页(4)固定电阻器的标注将电阻器的阻值和相关参数标注在电阻器的外壳上，通常有直接标注法、色环标注法、字母标注法三种。①直接标注法直标法是一种常见标注方法，特别是在体积较大（功率大）的电阻器上采用。它将该电阻器的标称阻值和允许偏差，型号、功率等参数直接标在电阻器表面，如图2.4所示。允许偏差用字母表示,其含义见表2.2。②色环标注法在电阻器表面用不同色环来表示标称阻值和误差，如图2.5所示。各种色换所表示的值见表2.3。图2.4直接标注法示例第5页共56页第4页共56页图2.5固定电阻的色标示例五色环电阻（b）四色环电阻（a）表2.3电阻色环与数值的对应关系编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页四色环标法:普通电阻大多采用四色环来标注。四色环的前两条色环表示阻值的有效数值，第三条色环表示阻值倍率，第四条色环表示阻值允许偏差范围，如图2.5(a)所示。五色环标法:精密电阻大多采用五色环来标注。五色环的前三条色环表示阻值的有效数字，第四条色环表示阻值倍率，第五条色环表示阻值允许偏差范围，如图2.5(b)所示。③字母标注法文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。文字符号法中，偏差通常用字母表示，其中用级别符号Ⅱ表示偏差。如图2.6所示。图2.6字母标注法示例第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页2、固定电阻器的选用（1）常用电阻器的特性①碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成，是目前应用最广泛的电阻器。②金属膜电阻器。用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面，在仪器仪表及通讯设备中大量采用。③绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。主要做精密大功率电阻使用。（2）电阻器的主要参数①标称阻值和允许误差标称阻值是指在电阻器表面所标示的阻值。具体的电阻器...
