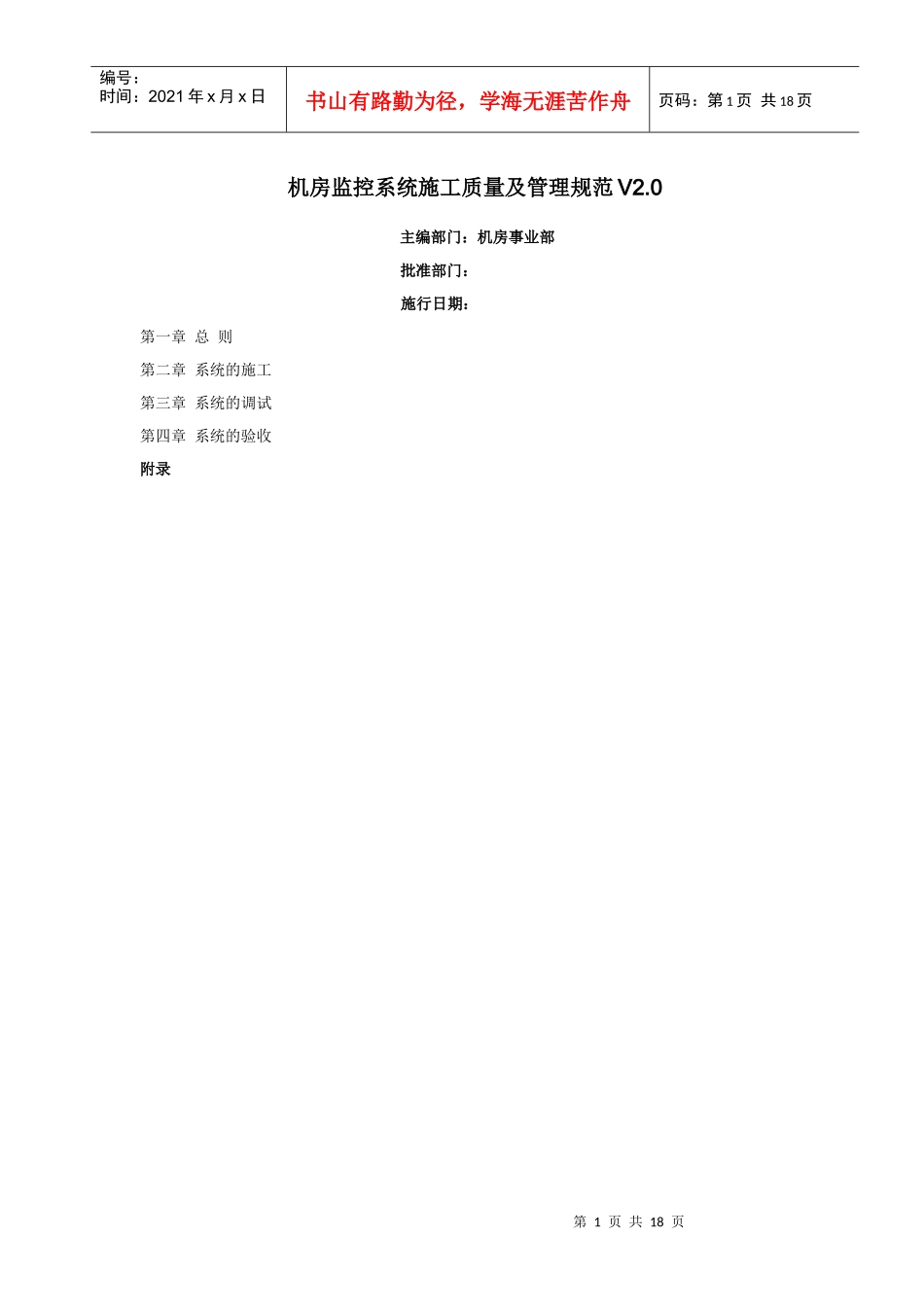

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页机房监控系统施工质量及管理规范V2.0主编部门：机房事业部批准部门：施行日期：第一章总则第二章系统的施工第三章系统的调试第四章系统的验收附录第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第一章总则第1.0.1条为了提高计算机机房环境监控工程的施工质量，确保系统正常运行，做到技术先进、经济合理、安全适用、确保质量，制定本规范。第1.0.2条本规范适用于计算机机房环境监控系统的施工及验收。第1.0.3条计算机机房环境监控系统的施工及验收，除执行本规范外，尚应符合国家现行的有关标准、规范的规定。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第二章系统的施工第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页第1节一般规定第2.1.1.系统的工程施工应满足下列条件：第2.1.1.1条设计文件和施工图纸齐全，并会审通过；第2.1.1.2条施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准；第2.1.1.3条设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段施工的要求；第2.1.2.工程设备进场施工前应对机房有关情况进行检查，符合下列条件方可施工。第2.1.2.1条机房内天花,墙面,地面主体装修完毕（管线施工除外）；第2.1.2.2条地面、墙面的预留孔洞、地槽和预埋件等应符合设计要求；第2.1.2.3条施工区域内能保证施工用电。第2.1.2.4条监控通讯线缆己按照布线图敷设到位，并有明确的测线标线记录。第2.1.2.5条UPS、精密空调、其他甲供智能监控设备己达到现场,并安装调试完毕，相关通讯板卡己到位，主机正常开启。第2.1.2.6条甲方己签字回传我方的施工进场条件确认函，确认上述施工条件己具备。第2.1.3.施工前应对系统使用的材料、部件和设备按下列要求进行检查：第2.1.3.1条按照施工材料进场申报表对材料进行清点、分类；第2.1.3.2条各种部件、设备的规格、型号和数量应符合合同要求；第2.1.3.3条产品外观应完整，无损伤和任何变形；第2.1.3.4条各种部件、设备的使用说明书、合格证、厂家证明（应盖本公司公章）、测试报告是否齐全；第2.1.4.管线施工中，应做好隐蔽工程的随工验收，并做好记录。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第2节布线第2.2.1.计算机机房环境监控系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。第2.2.2.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的杂物清除干净。第2.2.3.不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。第2.2.4.导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。导线连接和分支处不应受机械力的作用。第2.2.5.线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的70%的限度进行选配。第2.2.6.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。配线应加套管保护（塑料或铁水管，按机房内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观。第2.2.7.管路超过下列长度时，应在便于接线处装设接线盒：一、管子长度每超过45m，无弯曲时；二、管子长度每超过30m，有1个弯曲时；三、管子长度每超过20m，有2个弯曲时；四、管子长度每超过12m，有3个弯曲时；第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页第2.2.8.管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。第2.2.9.在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。第2.2.10.线槽的直线段应每隔1.0~1.5m设置吊点或支点，在下列部位也应设置吊点或支点：一、线槽接头处；二、距接线盒0.2m处；...
