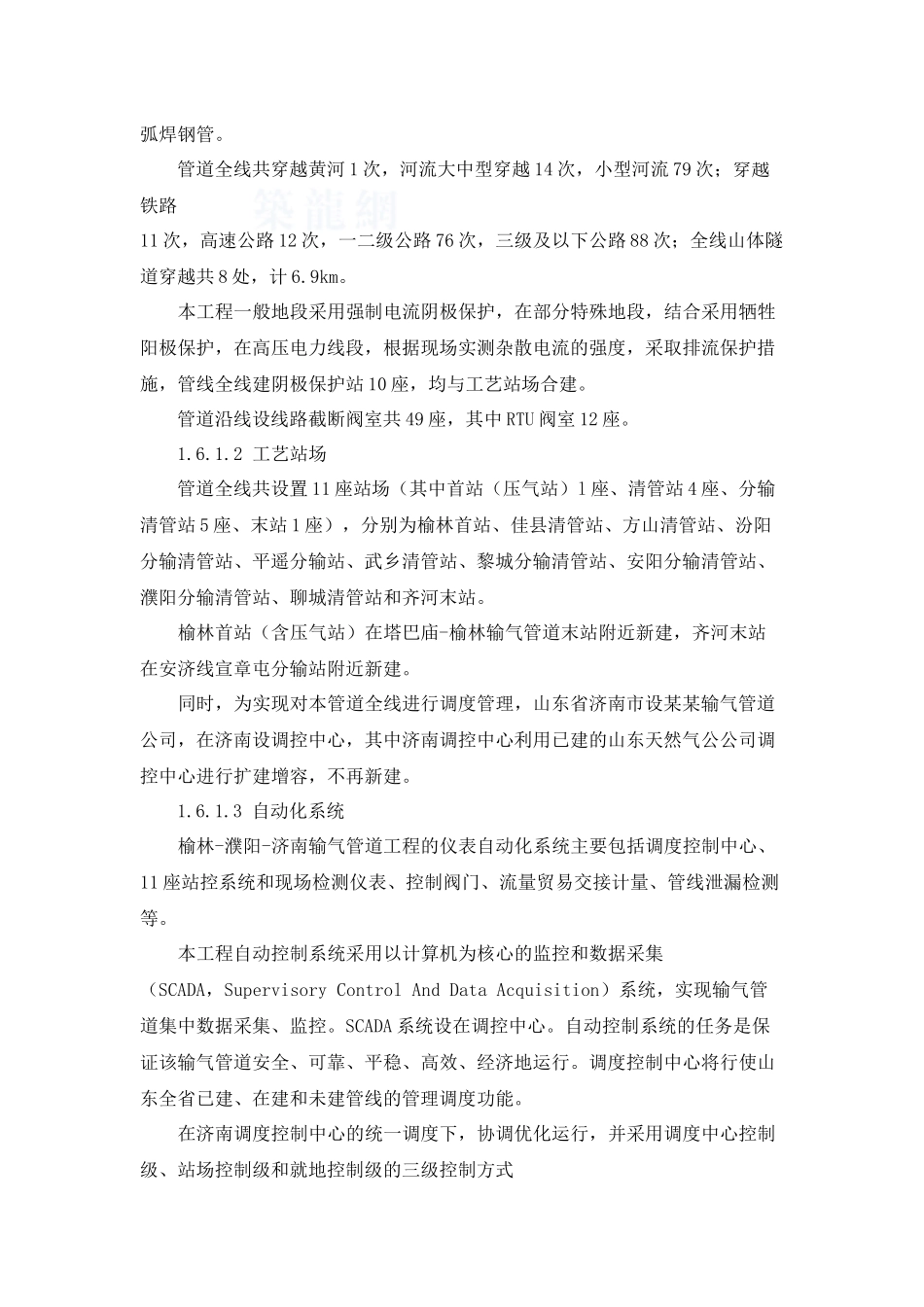

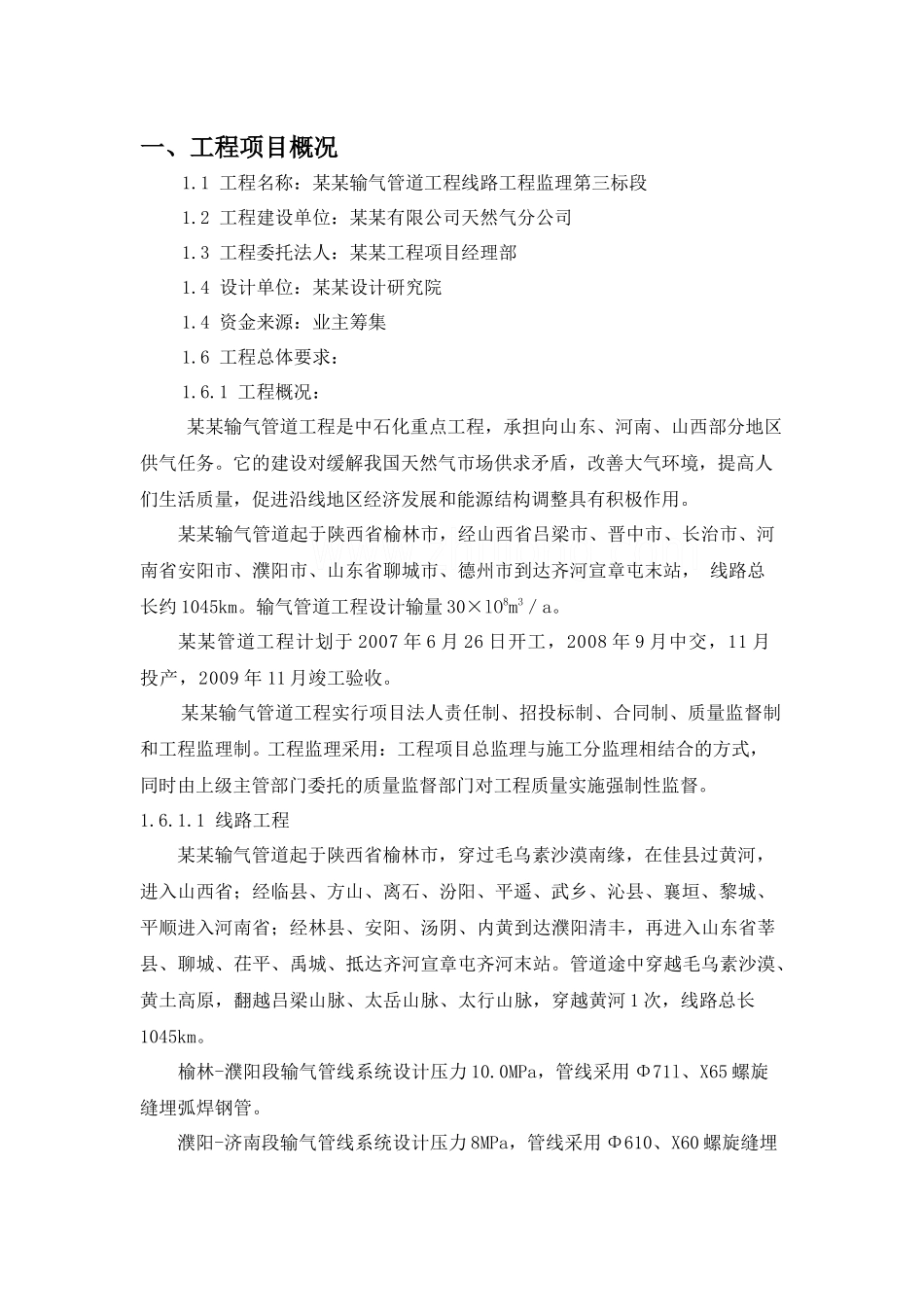

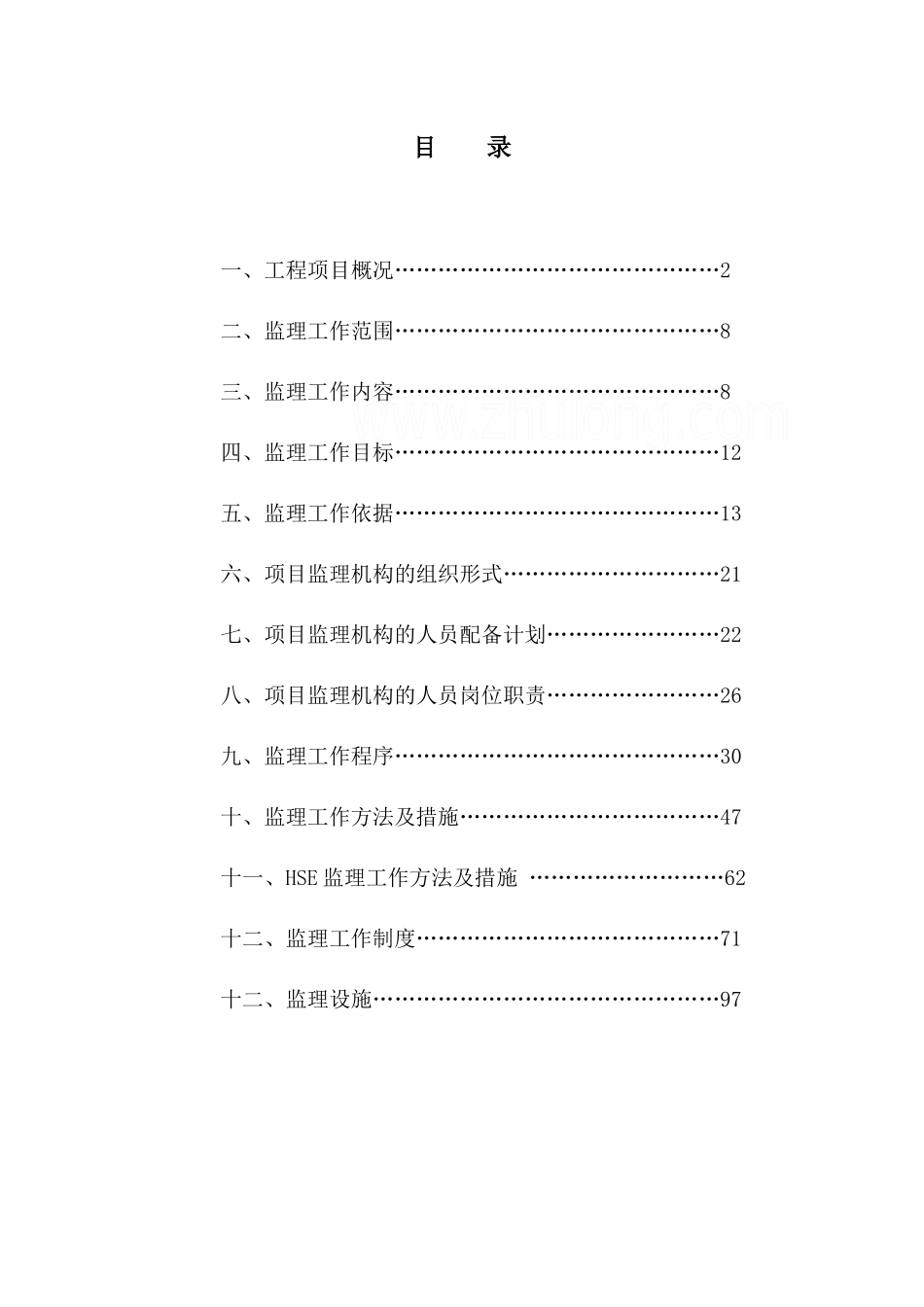

目录一、工程项目概况………………………………………2二、监理工作范围………………………………………8三、监理工作内容………………………………………8四、监理工作目标………………………………………12五、监理工作依据………………………………………13六、项目监理机构的组织形式…………………………21七、项目监理机构的人员配备计划……………………22八、项目监理机构的人员岗位职责……………………26九、监理工作程序………………………………………30十、监理工作方法及措施………………………………47十一、HSE监理工作方法及措施………………………62十二、监理工作制度……………………………………71十二、监理设施…………………………………………97一、工程项目概况1.1工程名称：某某输气管道工程线路工程监理第三标段1.2工程建设单位：某某有限公司天然气分公司1.3工程委托法人：某某工程项目经理部1.4设计单位：某某设计研究院1.4资金来源：业主筹集1.6工程总体要求：1.6.1工程概况：某某输气管道工程是中石化重点工程，承担向山东、河南、山西部分地区供气任务。它的建设对缓解我国天然气市场供求矛盾，改善大气环境，提高人们生活质量，促进沿线地区经济发展和能源结构调整具有积极作用。某某输气管道起于陕西省榆林市，经山西省吕梁市、晋中市、长治市、河南省安阳市、濮阳市、山东省聊城市、德州市到达齐河宣章屯末站，线路总长约1045km。输气管道工程设计输量30×lO8m3／a。某某管道工程计划于2007年6月26日开工，2008年9月中交，11月投产，2009年11月竣工验收。某某输气管道工程实行项目法人责任制、招投标制、合同制、质量监督制和工程监理制。工程监理采用：工程项目总监理与施工分监理相结合的方式，同时由上级主管部门委托的质量监督部门对工程质量实施强制性监督。1.6.1.1线路工程某某输气管道起于陕西省榆林市，穿过毛乌素沙漠南缘，在佳县过黄河，进入山西省；经临县、方山、离石、汾阳、平遥、武乡、沁县、襄垣、黎城、平顺进入河南省；经林县、安阳、汤阴、内黄到达濮阳清丰，再进入山东省莘县、聊城、茌平、禹城、抵达齐河宣章屯齐河末站。管道途中穿越毛乌素沙漠、黄土高原，翻越吕梁山脉、太岳山脉、太行山脉，穿越黄河1次，线路总长1045km。榆林-濮阳段输气管线系统设计压力10.0MPa，管线采用Φ71l、X65螺旋缝埋弧焊钢管。濮阳-济南段输气管线系统设计压力8MPa，管线采用Φ610、X60螺旋缝埋弧焊钢管。管道全线共穿越黄河1次，河流大中型穿越14次，小型河流79次；穿越铁路11次，高速公路12次，一二级公路76次，三级及以下公路88次；全线山体隧道穿越共8处，计6.9km。本工程一般地段采用强制电流阴极保护，在部分特殊地段，结合采用牺牲阳极保护，在高压电力线段，根据现场实测杂散电流的强度，采取排流保护措施，管线全线建阴极保护站10座，均与工艺站场合建。管道沿线设线路截断阀室共49座，其中RTU阀室12座。1.6.1.2工艺站场管道全线共设置11座站场（其中首站（压气站）l座、清管站4座、分输清管站5座、末站1座），分别为榆林首站、佳县清管站、方山清管站、汾阳分输清管站、平遥分输站、武乡清管站、黎城分输清管站、安阳分输清管站、濮阳分输清管站、聊城清管站和齐河末站。榆林首站（含压气站）在塔巴庙-榆林输气管道末站附近新建，齐河末站在安济线宣章屯分输站附近新建。同时，为实现对本管道全线进行调度管理，山东省济南市设某某输气管道公司，在济南设调控中心，其中济南调控中心利用已建的山东天然气公公司调控中心进行扩建增容，不再新建。1.6.1.3自动化系统榆林-濮阳-济南输气管道工程的仪表自动化系统主要包括调度控制中心、11座站控系统和现场检测仪表、控制阀门、流量贸易交接计量、管线泄漏检测等。本工程自动控制系统采用以计算机为核心的监控和数据采集（SCADA，SupervisoryControlAndDataAcquisition）系统，实现输气管道集中数据采集、监控。SCADA系统设在调控中心。自动控制系统的任务是保证该输气管道安全、可靠、平稳、高效、经济地运行。调度控制中心将行使山东全省已建、在建和未建管线的管理调度功能。在济...
