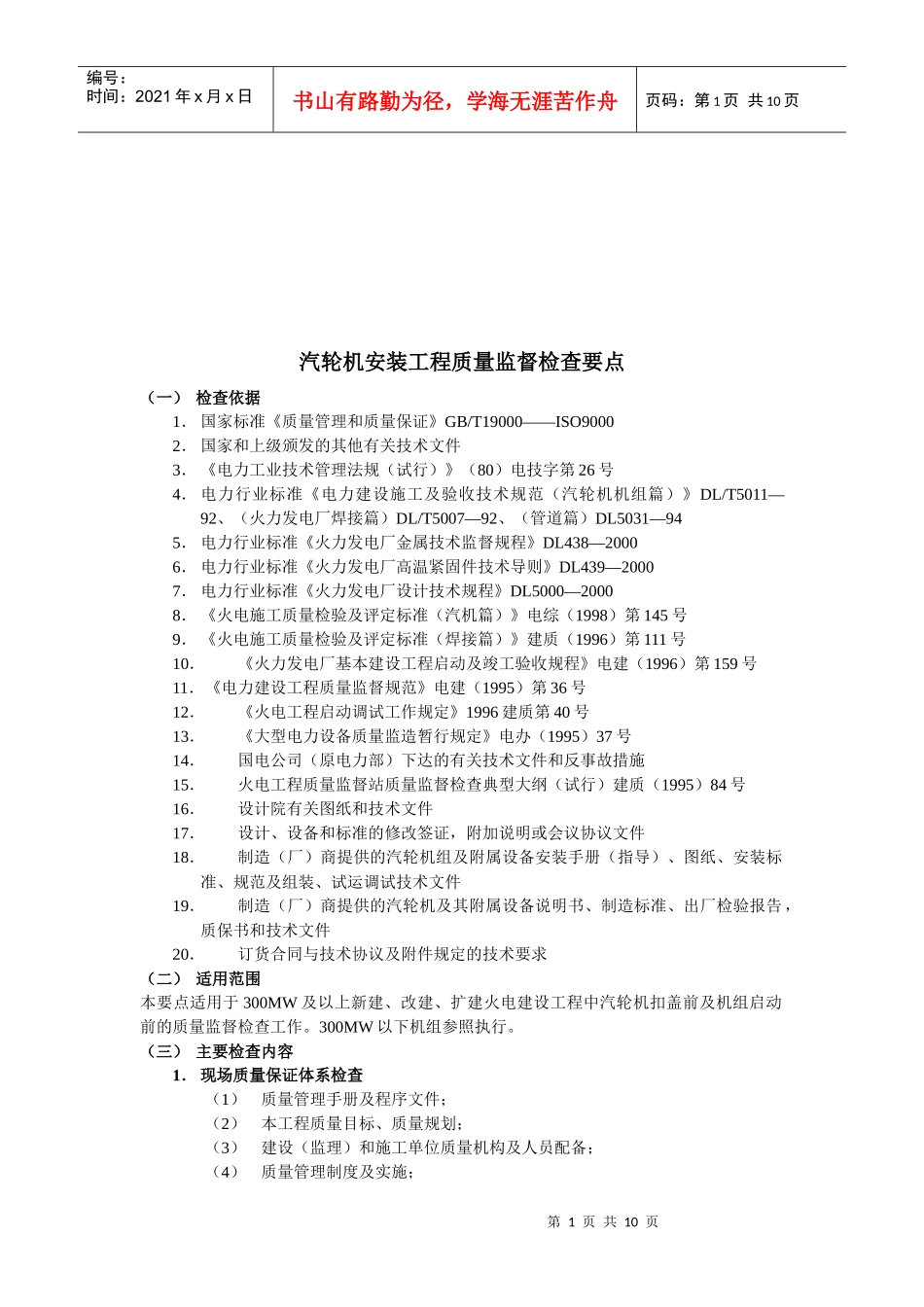

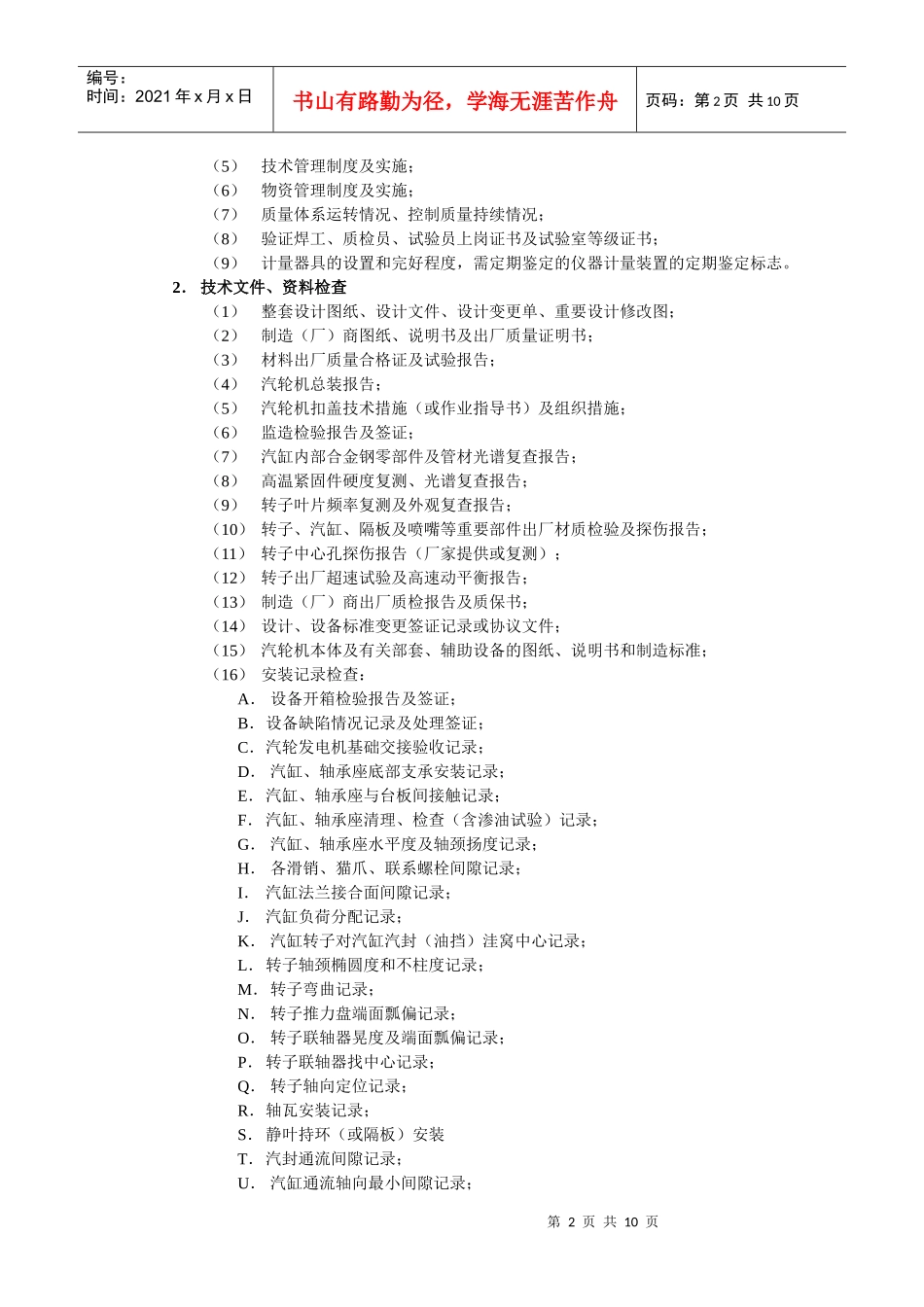

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页汽轮机安装工程质量监督检查要点（一）检查依据1．国家标准《质量管理和质量保证》GB/T19000——ISO90002．国家和上级颁发的其他有关技术文件3．《电力工业技术管理法规（试行）》（80）电技字第26号4．电力行业标准《电力建设施工及验收技术规范（汽轮机机组篇）》DL/T5011—92、（火力发电厂焊接篇）DL/T5007—92、（管道篇）DL5031—945．电力行业标准《火力发电厂金属技术监督规程》DL438—20006．电力行业标准《火力发电厂高温紧固件技术导则》DL439—20007．电力行业标准《火力发电厂设计技术规程》DL5000—20008．《火电施工质量检验及评定标准（汽机篇）》电综（1998）第145号9．《火电施工质量检验及评定标准（焊接篇）》建质（1996）第111号10．《火力发电厂基本建设工程启动及竣工验收规程》电建（1996）第159号11．《电力建设工程质量监督规范》电建（1995）第36号12．《火电工程启动调试工作规定》1996建质第40号13．《大型电力设备质量监造暂行规定》电办（1995）37号14．国电公司（原电力部）下达的有关技术文件和反事故措施15．火电工程质量监督站质量监督检查典型大纲（试行）建质（1995）84号16．设计院有关图纸和技术文件17．设计、设备和标准的修改签证，附加说明或会议协议文件18．制造（厂）商提供的汽轮机组及附属设备安装手册（指导）、图纸、安装标准、规范及组装、试运调试技术文件19．制造（厂）商提供的汽轮机及其附属设备说明书、制造标准、出厂检验报告，质保书和技术文件20．订货合同与技术协议及附件规定的技术要求（二）适用范围本要点适用于300MW及以上新建、改建、扩建火电建设工程中汽轮机扣盖前及机组启动前的质量监督检查工作。300MW以下机组参照执行。（三）主要检查内容1．现场质量保证体系检查（1）质量管理手册及程序文件；（2）本工程质量目标、质量规划；（3）建设（监理）和施工单位质量机构及人员配备；（4）质量管理制度及实施；第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（5）技术管理制度及实施；（6）物资管理制度及实施；（7）质量体系运转情况、控制质量持续情况；（8）验证焊工、质检员、试验员上岗证书及试验室等级证书；（9）计量器具的设置和完好程度，需定期鉴定的仪器计量装置的定期鉴定标志。2．技术文件、资料检查（1）整套设计图纸、设计文件、设计变更单、重要设计修改图；（2）制造（厂）商图纸、说明书及出厂质量证明书；（3）材料出厂质量合格证及试验报告；（4）汽轮机总装报告；（5）汽轮机扣盖技术措施（或作业指导书）及组织措施；（6）监造检验报告及签证；（7）汽缸内部合金钢零部件及管材光谱复查报告；（8）高温紧固件硬度复测、光谱复查报告；（9）转子叶片频率复测及外观复查报告；（10）转子、汽缸、隔板及喷嘴等重要部件出厂材质检验及探伤报告；（11）转子中心孔探伤报告（厂家提供或复测）；（12）转子出厂超速试验及高速动平衡报告；（13）制造（厂）商出厂质检报告及质保书；（14）设计、设备标准变更签证记录或协议文件；（15）汽轮机本体及有关部套、辅助设备的图纸、说明书和制造标准；（16）安装记录检查：A．设备开箱检验报告及签证；B．设备缺陷情况记录及处理签证；C．汽轮发电机基础交接验收记录；D．汽缸、轴承座底部支承安装记录；E．汽缸、轴承座与台板间接触记录；F．汽缸、轴承座清理、检查（含渗油试验）记录；G．汽缸、轴承座水平度及轴颈扬度记录；H．各滑销、猫爪、联系螺栓间隙记录；I．汽缸法兰接合面间隙记录；J．汽缸负荷分配记录；K．汽缸转子对汽缸汽封（油挡）洼窝中心记录；L．转子轴颈椭圆度和不柱度记录；M．转子弯曲记录；N．转子推力盘端面瓢偏记录；O．转子联轴器晃度及端面瓢偏记录；P．转子联轴器找中心记录；Q．转子轴向定位记录；R．轴瓦安装记录；S．静叶持环（或隔板）安装T．汽封通流间隙记录；U．汽缸通流轴向最小间隙记录；第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
