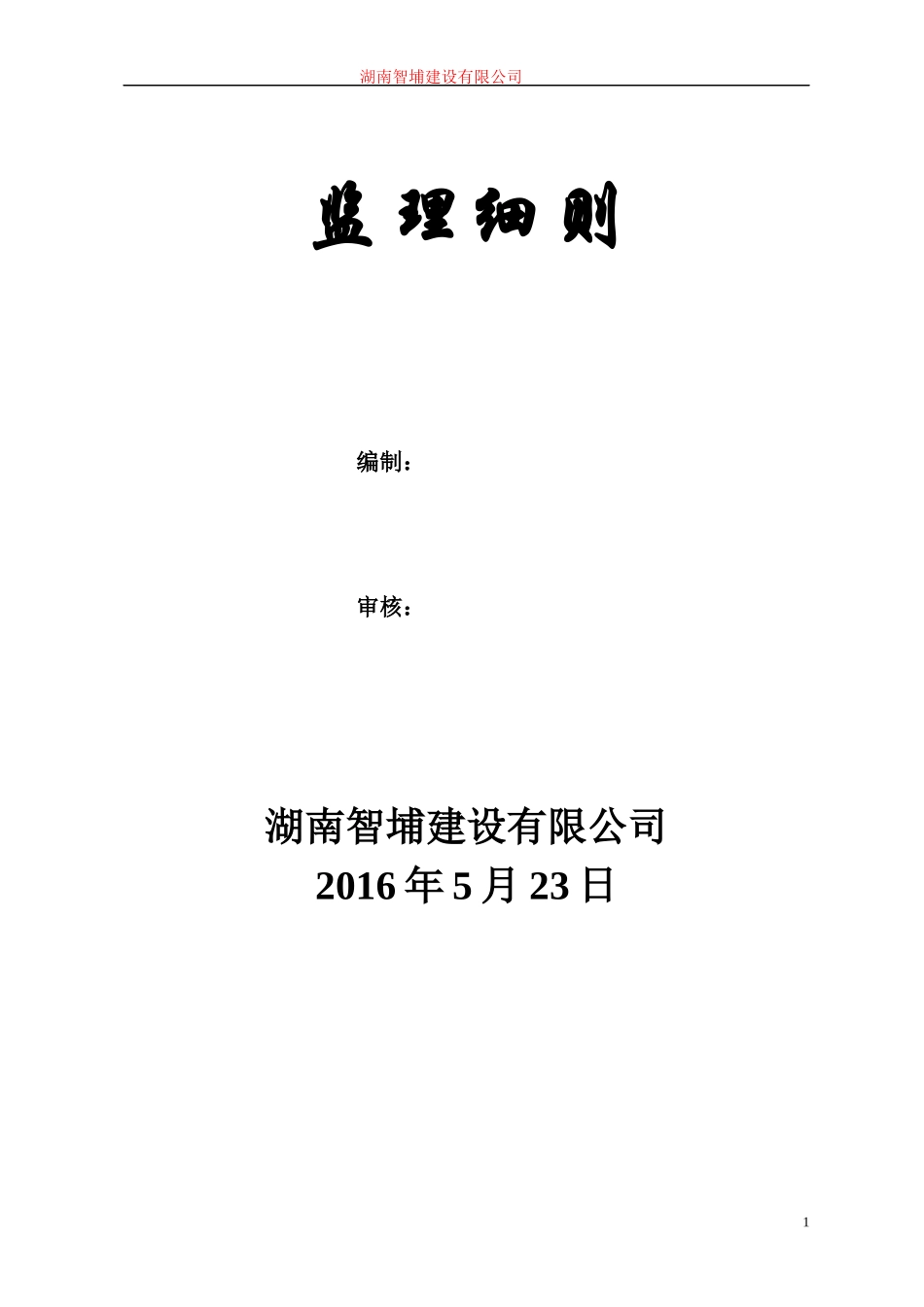

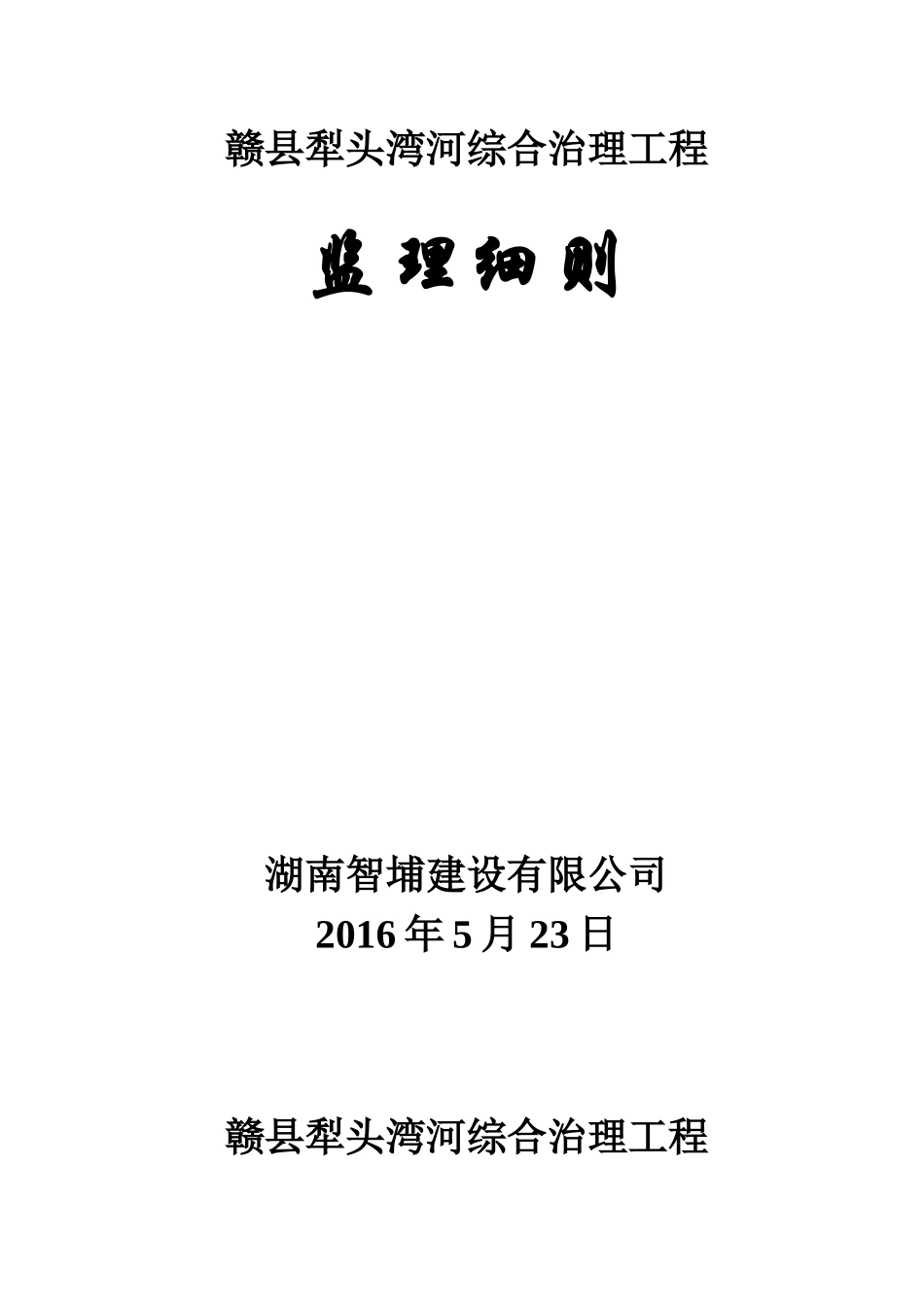

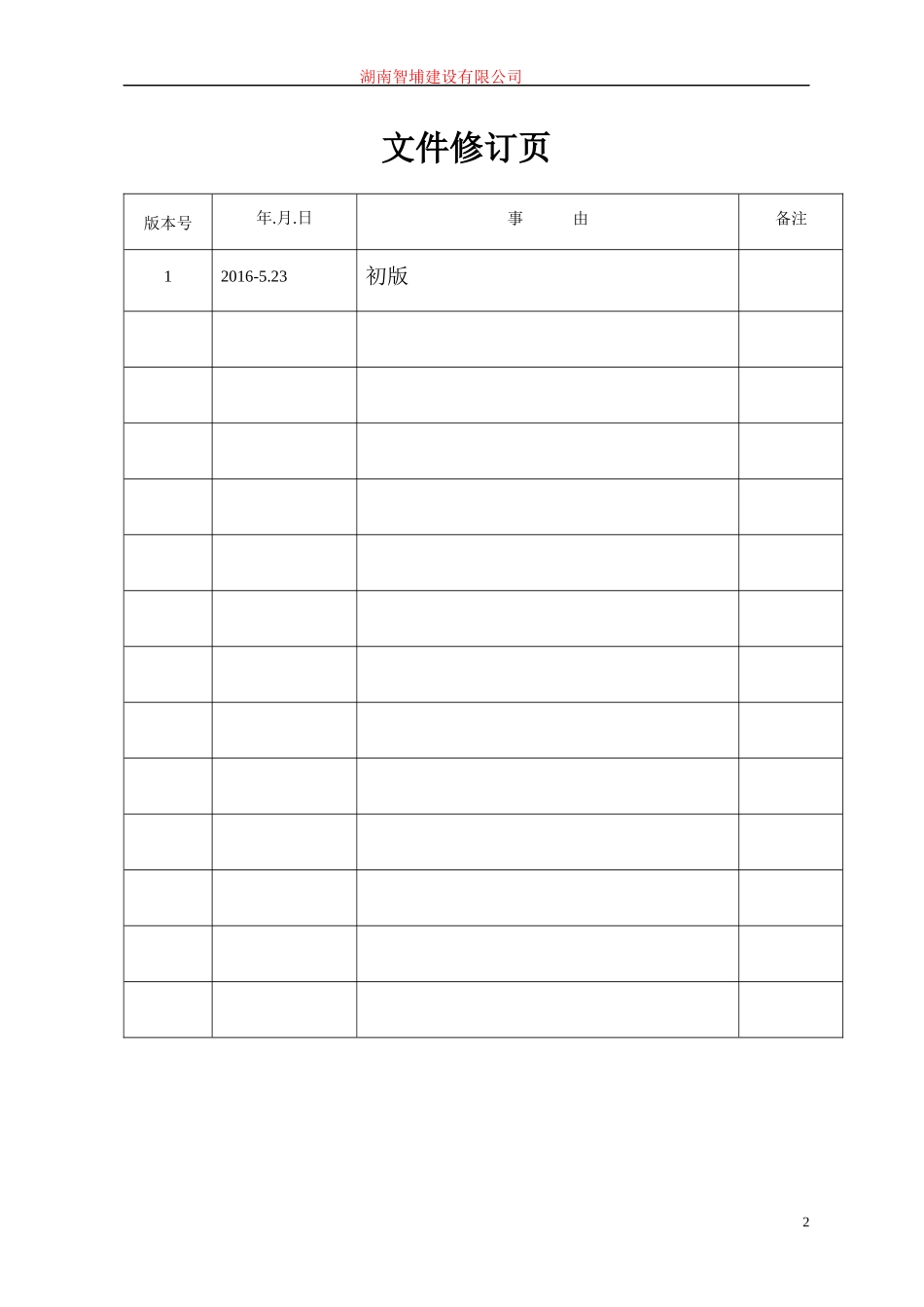

赣县犁头湾河综合治理工程监理细则湖南智埔建设有限公司2016年5月23日赣县犁头湾河综合治理工程湖南智埔建设有限公司监理细则编制：审核：湖南智埔建设有限公司2016年5月23日1湖南智埔建设有限公司文件修订页版本号年.月.日事由备注12016-5.23初版2赣县犁头湾河综合治理工程监理实施细则一、桥涵工程专业工程特点1、工程简介赣县北站站前广场的建设和广场前的土地开发需将现状犁头湾小河及两条现状水沟进行改造，以满足防洪要求及广场建设条件。犁头湾小河改造A桥涵起点位于昌赣客专以北约100m处的现状犁头湾小河河道，终点位于京九铁路以南约70m处的S223省道现状排洪桥涵前，起终点均与现状犁头湾小河顺接，改造段全长774.078m，其中站前广场和广场前的土地开发段改造为暗渠，其余段均改造为明渠，暗渠采用1-12m框架箱桥及2-6m框架箱涵，明渠采用11.26-12.05m宽M10浆砌片石河沟；水沟改造B涵洞起点位于昌赣客专处的现状水沟，终点位于A桥涵里程K0+530.949处，终点与暗渠相接，改造段全长178.634m,其中站前广场段改造为暗沟，其余段改造为明沟，暗沟采用1-2m拱涵，明沟采用2m宽M10浆砌片石水沟；水沟改造C涵洞起点位于昌赣客专处的现状水沟，终点位于A桥涵里程K0+694.197处，终点与暗渠相接，改造段全长269.42m,其中站前广场前的土地开发段改造为暗沟，其余段改造为明沟，暗沟采用1-Φ1.5m圆管涵，明沟采用1.5m宽M10浆砌片石水沟。2、工程地质特征场地主要揭露地层为第四系全新统人工填土（Q4ml）；冲洪积淤泥质粉质粘土（Q4al+pl）；第四系残坡积层(Qel)粉质粘土及下伏基岩寒武纪下统牛角河组(∈1n)变质砂岩。各地层岩性特征自上而下分述如下：（1）人工填土（地层代号①）第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页红褐色，杂色，局部呈褐色，主要临时修建道路边及靠近S223省道旁边，主要成分以粘土、碎石及强风化砂岩为主，碎石及强风化砂岩含量约10～40%，块径为2～30cm，局部未分层碾压，直接堆放形成。本次揭露厚度1.00～3.80m，平均厚度为2.22m，层底标高108.74～118.61m。（2）淤泥质粉质粘土（地层代号②）黑色，软塑～流塑，可见植物根系，微臭，见有机质，含砾5%左右,粒径为1～2mm,呈次棱角状，成分以石英、硅质为主。主要分布在沟边及稻田中，本次揭露厚度为2.30～7.80m，平均厚度为4.90m，层底标高105.54～113.86m。（3）粉质粘土（地层代号③1）褐黄色，硬塑，含5～15%角砾，成分为硅质，粒径2～15mm；稍有光泽，干强度中等，韧性中等，无摇振反应；主要分布在场区旱地及半坡地带，本次揭露厚度1.50～8.10m，平均厚度为4.07m，层底标高117.26～135.45m。（4）粉质粘土（地层代号③2）褐黄色，可塑，含5～10%角砾，成分为硅质，粒径2～8mm；稍有光泽，干强度中等，韧性中等，无摇振反应；主要分布在场区稻田及水塘边，本次揭露厚度0.50～4.20m，平均厚度为2.48m，层底标高101.25～116.81m。（5）变质砂岩（地层代号④1）黄褐色，褐色，强风化，变余砂质结构，中厚层状，节理裂隙发育，节理面多见铁锰质氧化物渲染成血红色，芯样较破碎，锤击易碎，多呈块状、砂状、碎石状及少量为2～5cm饼状及个别为短柱状，局部多见为完全风化的硅质及石英团块。岩土工程施工等级为Ⅳ级。本次揭露厚度为0.80～17.30m，平均厚度为4.57m，层底标第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页高99.64～127.35m。（6）变质砂岩（地层代号④2）青灰色，青色，中风化，变余砂质结构，中厚层状，节理裂隙发育，节理面多见石英脉充填，多呈闭合状及环状，芯样不完整，较破碎，多呈块状、碎块状及少量为2～30cm短柱状。岩土基本质量等级为V级。本次揭露厚度为6.50～16.30m，平均厚度为10.46m，层底标高89.07～107.41m。3、水文地质条件（1）地表水场区内地表水较发育，主要为犁头湾小河汇集上游沟谷汇水及场地分布多个池塘，犁头湾小河水位受大气降水影响，流量变化较大，常年有水。（2）地下水场地内地下水类型主要有上层滞水、孔隙水及下伏基岩寒武纪下统牛角河组变质砂岩基岩裂隙水。人工填...
