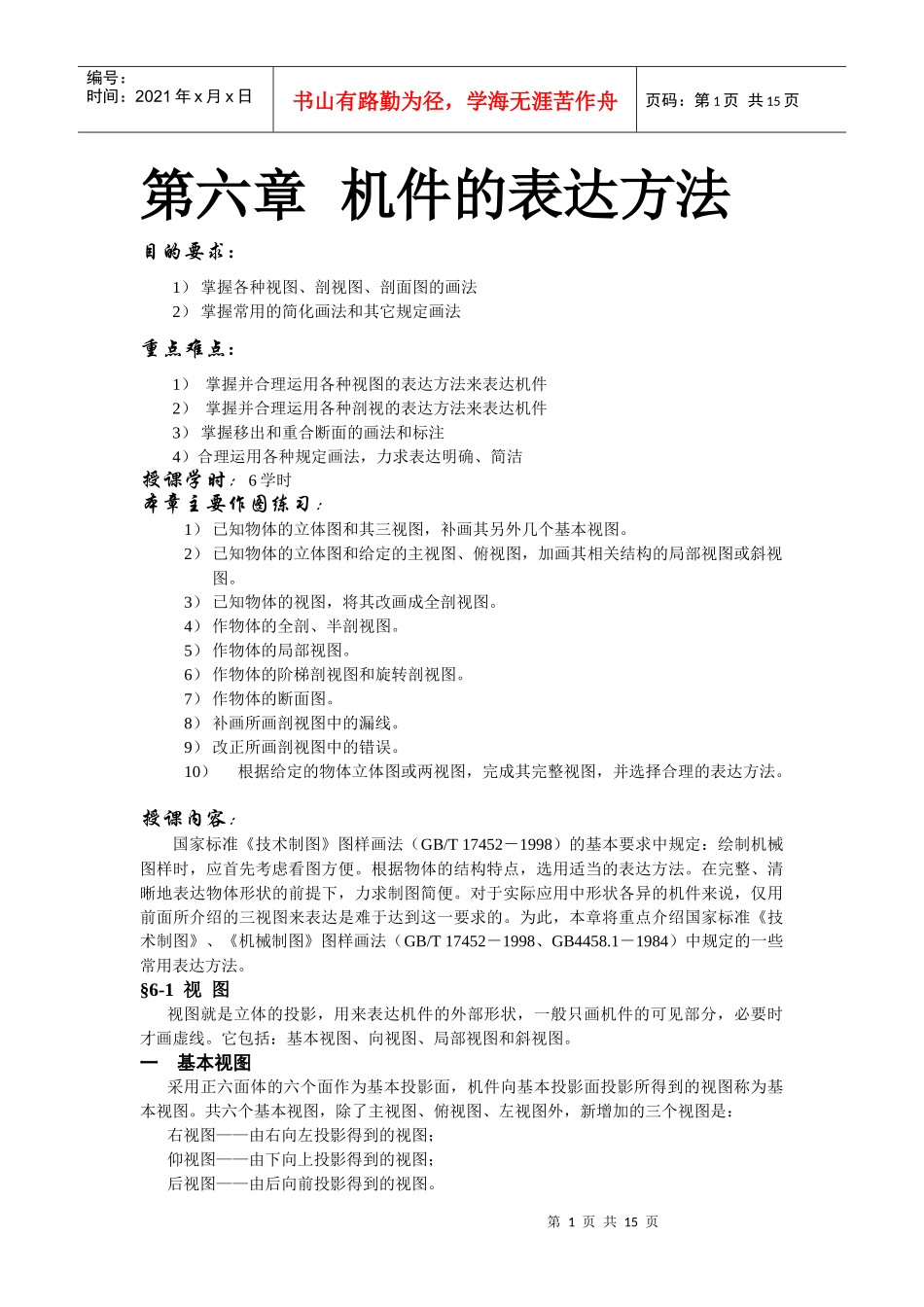

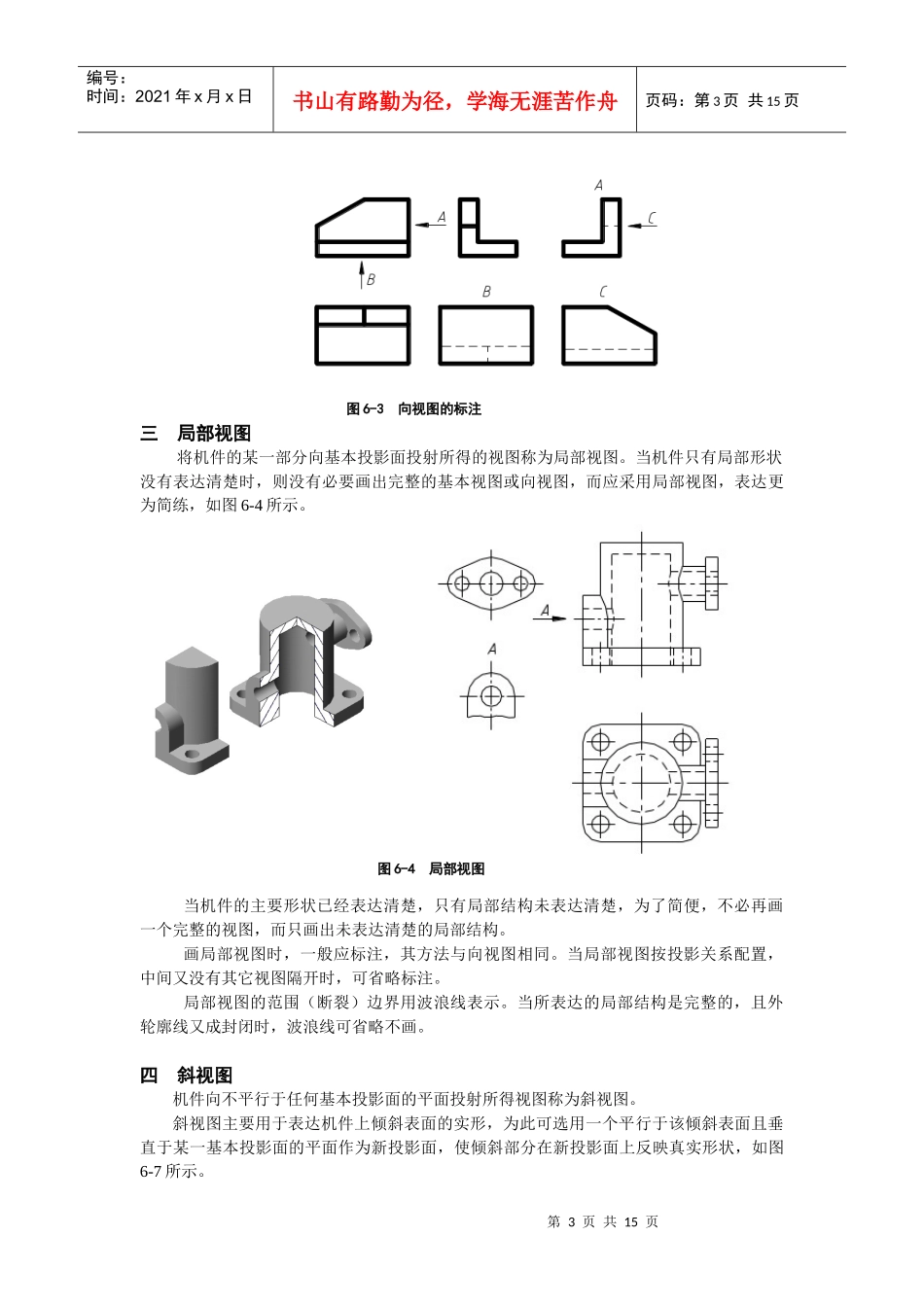

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第六章机件的表达方法目的要求：1）掌握各种视图、剖视图、剖面图的画法2）掌握常用的简化画法和其它规定画法重点难点：1）掌握并合理运用各种视图的表达方法来表达机件2）掌握并合理运用各种剖视的表达方法来表达机件3）掌握移出和重合断面的画法和标注4）合理运用各种规定画法，力求表达明确、简洁授课学时：6学时本章主要作图练习：1）已知物体的立体图和其三视图，补画其另外几个基本视图。2）已知物体的立体图和给定的主视图、俯视图，加画其相关结构的局部视图或斜视图。3）已知物体的视图，将其改画成全剖视图。4）作物体的全剖、半剖视图。5）作物体的局部视图。6）作物体的阶梯剖视图和旋转剖视图。7）作物体的断面图。8）补画所画剖视图中的漏线。9）改正所画剖视图中的错误。10）根据给定的物体立体图或两视图，完成其完整视图，并选择合理的表达方法。授课内容：国家标准《技术制图》图样画法（GB/T17452－1998）的基本要求中规定：绘制机械图样时，应首先考虑看图方便。根据物体的结构特点，选用适当的表达方法。在完整、清晰地表达物体形状的前提下，力求制图简便。对于实际应用中形状各异的机件来说，仅用前面所介绍的三视图来表达是难于达到这一要求的。为此，本章将重点介绍国家标准《技术制图》、《机械制图》图样画法（GB/T17452－1998、GB4458.1－1984）中规定的一些常用表达方法。§6-1视图视图就是立体的投影，用来表达机件的外部形状，一般只画机件的可见部分，必要时才画虚线。它包括：基本视图、向视图、局部视图和斜视图。一基本视图采用正六面体的六个面作为基本投影面，机件向基本投影面投影所得到的视图称为基本视图。共六个基本视图，除了主视图、俯视图、左视图外，新增加的三个视图是：右视图——由右向左投影得到的视图；仰视图——由下向上投影得到的视图；后视图——由后向前投影得到的视图。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页六个视图之间仍应符合“长对正、高平齐、宽相等”的投影规律。除后视图外，各视图靠近主视图里侧，均反应机件的后面，而远离主视图的外侧，均反应机件的前面。六个视图展开的方法。实际绘图时，并不是每一个机件都要画六个基本视图，而是根据机件的外部结构形状和复杂程度，选用适当的基本视图。图6-1六个基本视图的形成在表达机件形状时，并非都要画出六个基本视图，而应根据机件的实际结构形状选择恰当的基本视图。如图6-2所示的机件，选用了主、左、右三个视图来表达其主体和左、右凸缘的形状，并省略了一些不必要的虚线。图6-2基本视图应用举例二向视图向视图可以根据需要自由配置，它应标注：向视图的投射方向和名称。应在向视图的上方用大写英文字母标注出视图的名称，并在相应的视图附近用箭头指明获得向视图的投射方向，标注上相同的字母。（六个视图的位置若按规定位置配置时一律不标注视图的名称）第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页图6-3向视图的标注三局部视图将机件的某一部分向基本投影面投射所得的视图称为局部视图。当机件只有局部形状没有表达清楚时，则没有必要画出完整的基本视图或向视图，而应采用局部视图，表达更为简练，如图6-4所示。图6-4局部视图当机件的主要形状已经表达清楚，只有局部结构未表达清楚，为了简便，不必再画一个完整的视图，而只画出未表达清楚的局部结构。画局部视图时，一般应标注，其方法与向视图相同。当局部视图按投影关系配置，中间又没有其它视图隔开时，可省略标注。局部视图的范围（断裂）边界用波浪线表示。当所表达的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。四斜视图机件向不平行于任何基本投影面的平面投射所得视图称为斜视图。斜视图主要用于表达机件上倾斜表面的实形，为此可选用一个平行于该倾斜表面且垂直于某一基本投影面的平面作为新投影面，使倾斜部分在新投影面上反映真实形状，如图6-7所示。第4页共15页第3页共15...
