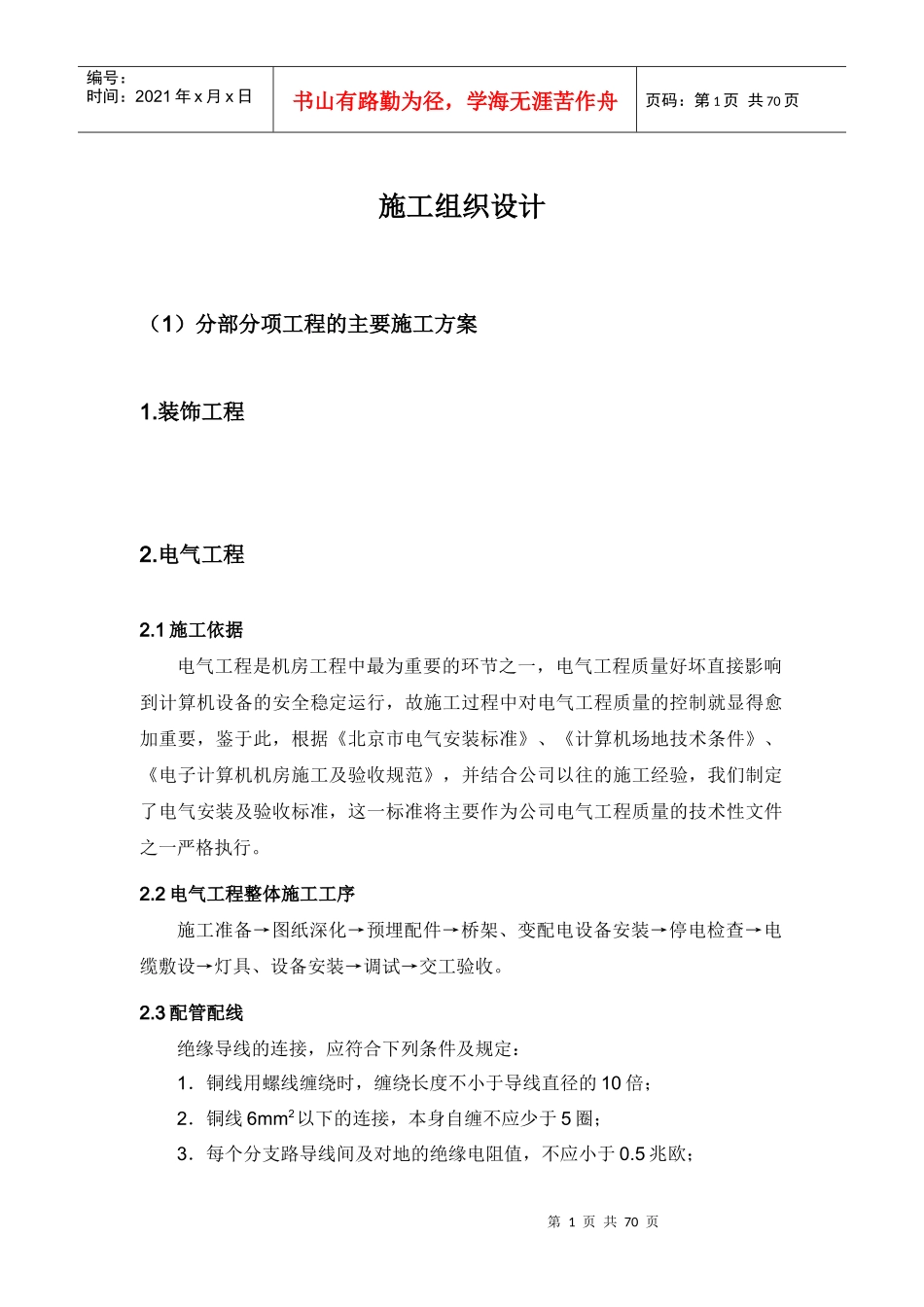

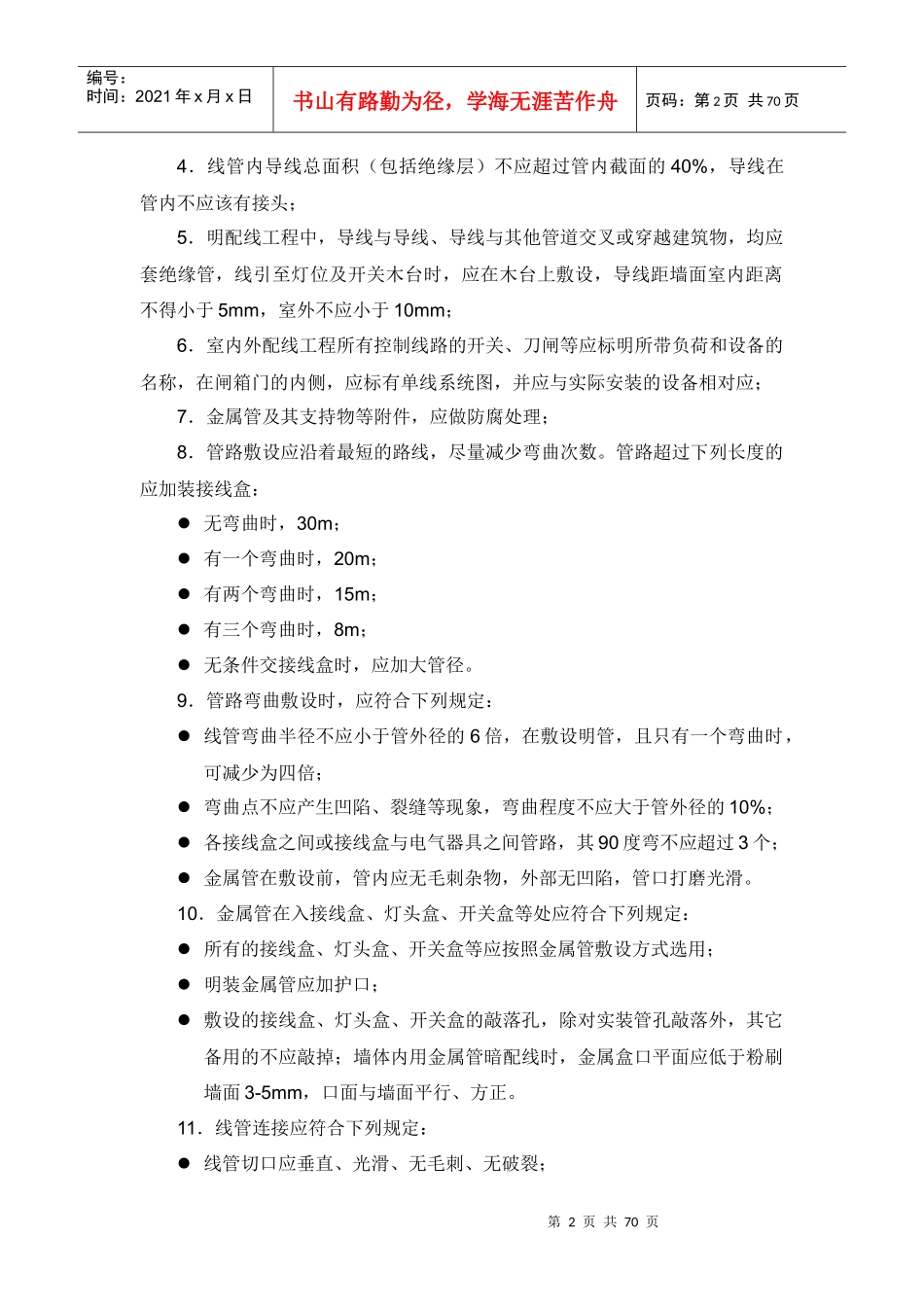

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页施工组织设计（1）分部分项工程的主要施工方案1.装饰工程2.电气工程2.1施工依据电气工程是机房工程中最为重要的环节之一，电气工程质量好坏直接影响到计算机设备的安全稳定运行，故施工过程中对电气工程质量的控制就显得愈加重要，鉴于此，根据《北京市电气安装标准》、《计算机场地技术条件》、《电子计算机机房施工及验收规范》，并结合公司以往的施工经验，我们制定了电气安装及验收标准，这一标准将主要作为公司电气工程质量的技术性文件之一严格执行。2.2电气工程整体施工工序施工准备→图纸深化→预埋配件→桥架、变配电设备安装→停电检查→电缆敷设→灯具、设备安装→调试→交工验收。2.3配管配线绝缘导线的连接，应符合下列条件及规定：1．铜线用螺线缠绕时，缠绕长度不小于导线直径的10倍；2．铜线6mm2以下的连接，本身自缠不应少于5圈；3．每个分支路导线间及对地的绝缘电阻值，不应小于0.5兆欧；第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页4．线管内导线总面积（包括绝缘层）不应超过管内截面的40%，导线在管内不应该有接头；5．明配线工程中，导线与导线、导线与其他管道交叉或穿越建筑物，均应套绝缘管，线引至灯位及开关木台时，应在木台上敷设，导线距墙面室内距离不得小于5mm，室外不应小于10mm；6．室内外配线工程所有控制线路的开关、刀闸等应标明所带负荷和设备的名称，在闸箱门的内侧，应标有单线系统图，并应与实际安装的设备相对应；7．金属管及其支持物等附件，应做防腐处理；8．管路敷设应沿着最短的路线，尽量减少弯曲次数。管路超过下列长度的应加装接线盒：无弯曲时，30m；有一个弯曲时，20m；有两个弯曲时，15m；有三个弯曲时，8m；无条件交接线盒时，应加大管径。9．管路弯曲敷设时，应符合下列规定：线管弯曲半径不应小于管外径的6倍，在敷设明管，且只有一个弯曲时，可减少为四倍；弯曲点不应产生凹陷、裂缝等现象，弯曲程度不应大于管外径的10%；各接线盒之间或接线盒与电气器具之间管路，其90度弯不应超过3个；金属管在敷设前，管内应无毛刺杂物，外部无凹陷，管口打磨光滑。10．金属管在入接线盒、灯头盒、开关盒等处应符合下列规定：所有的接线盒、灯头盒、开关盒等应按照金属管敷设方式选用；明装金属管应加护口；敷设的接线盒、灯头盒、开关盒的敲落孔，除对实装管孔敲落外，其它备用的不应敲掉；墙体内用金属管暗配线时，金属盒口平面应低于粉刷墙面3-5mm，口面与墙面平行、方正。11．线管连接应符合下列规定：线管切口应垂直、光滑、无毛刺、无破裂；第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页连接时应用管箍，管头抹铅油，埋地下的管头应缠麻，采用焊接时应加套筒。金属管连接处和与金属盒的连接处，应用导线和专用接地夹子，做地线跨接。12．管路明敷设时，应符合下列规定：管路在水平和垂直敷设时，做到横平竖直，管路本身不应受力；管路应随建筑物的形态敷设，排管弯曲度应一致；管卡（夹）支持点的距离不应大于1.5m，管路弯曲的两侧应加管卡，接线盒的引入（出）管应加管卡固定；吊架、支架固定点之间的最大距离应符合下表所列数值：固定点间最大距离单位：米规格类别线管直径（毫米）20以下25-3240-5070-100钢管1.522.53.5电线管11.52注：吊架与支架距接线盒不应大于300mm。吊架、支架的规格除设计有规定外，一般不小于下列数值：扁铁支架30×3mm；角钢支架25×25×3。管路垂直敷设时，导线在接线盒内应固定，固定点间的最大距离，一般不宜大于20m。管路引出地面时，管口距地面不应小于200mm，室外应用防水弯头，室内管口应包严密。不同电压不同回路不同频率的导线，不应穿于同一管内，但下列情况除外：电压在65伏及以下；同一设备、同一流水线的动力和控制回路；照明花灯的所有回路；三相四线制的照明回路。导线的过墙管，应从干燥房间向潮湿倾斜，潮湿房间向潮湿度大的房间倾斜，...
