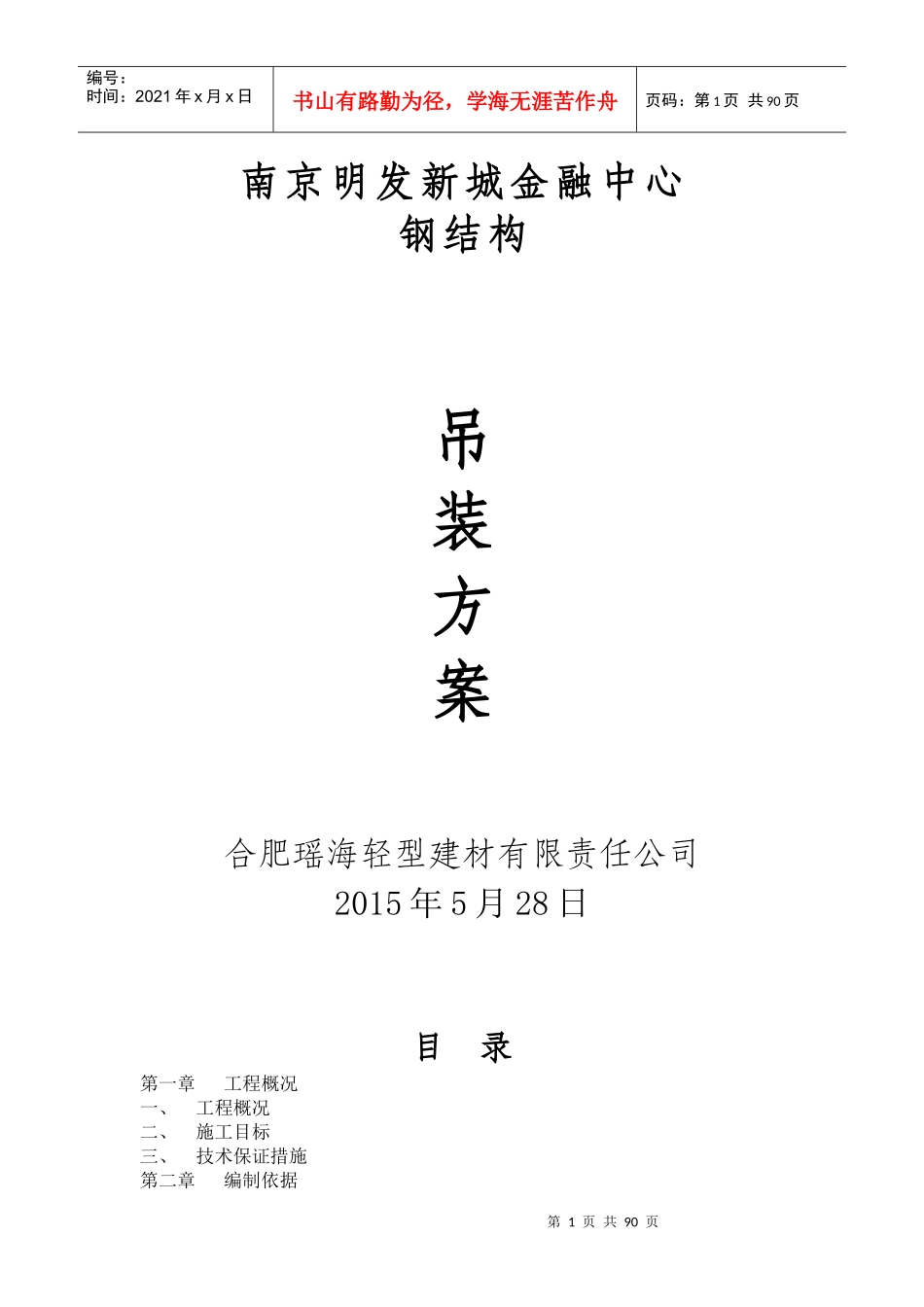

明发金融广场钢构吊装方案_第1页
1/90

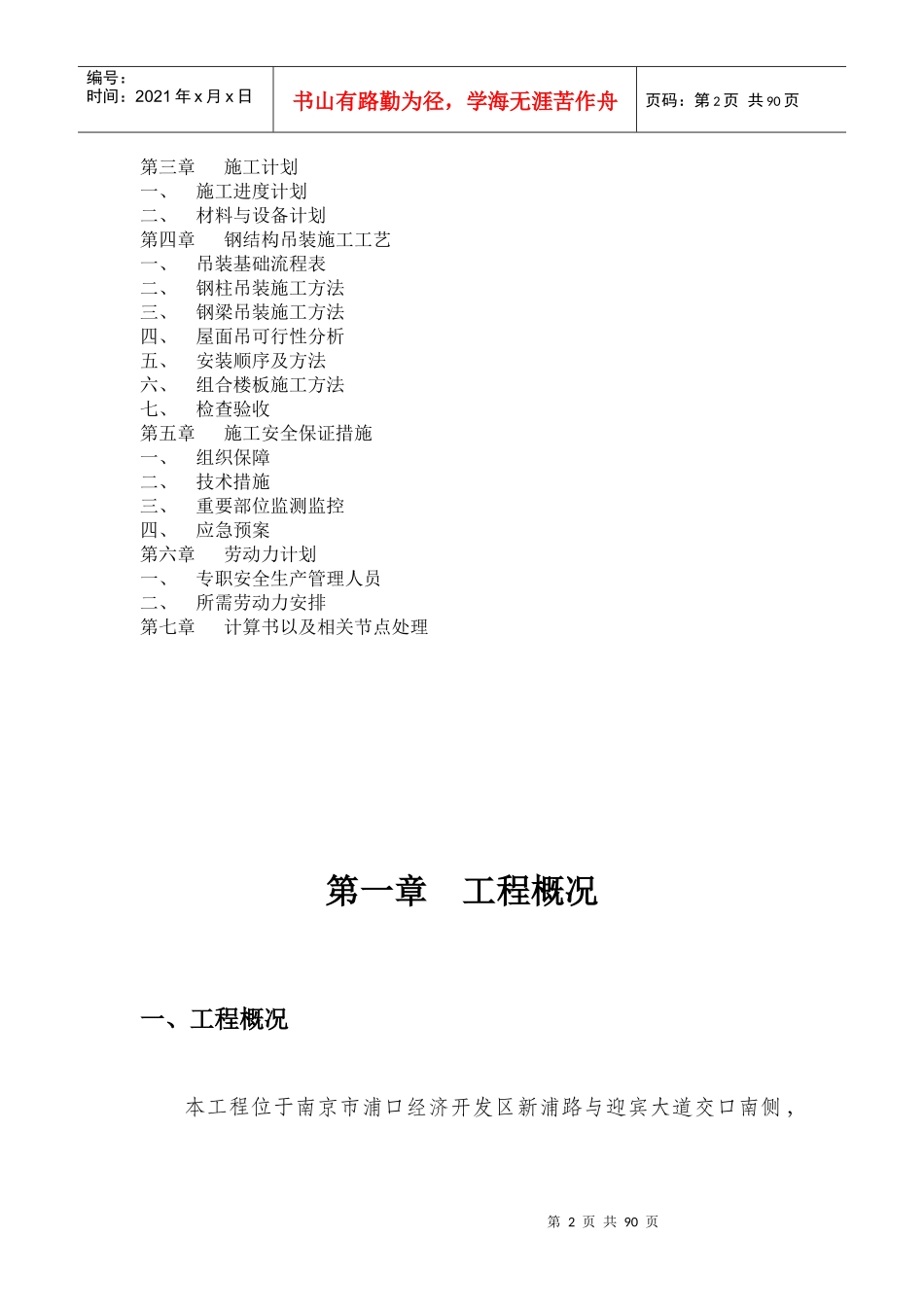

明发金融广场钢构吊装方案_第2页
2/90
明发金融广场钢构吊装方案_第3页
3/90
第1页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共90页南京明发新城金融中心钢结构吊装方案合肥瑶海轻型建材有限责任公司2015年5月28日目录第一章工程概况一、工程概况二、施工目标三、技术保证措施第二章编制依据第2页共90页第1页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共90页第三章施工计划一、施工进度计划二、材料与设备计划第四章钢结构吊装施工工艺一、吊装基础流程表二、钢柱吊装施工方法三、钢梁吊装施工方法四、屋面吊可行性分析五、安装顺序及方法六、组合楼板施工方法七、检查验收第五章施工安全保证措施一、组织保障二、技术措施三、重要部位监测监控四、应急预案第六章劳动力计划一、专职安全生产管理人员二、所需劳动力安排第七章计算书以及相关节点处理第一章工程概况一、工程概况本工程位于南京市浦口经济开发区新浦路与迎宾大道交口南侧,第3页共90页第2页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共90页总部大厦东部,毗邻南京长江隧道出口。本工程的钢结构主要分为:1、分布在B区四个塔楼B1、B2、B3、B4的18层、19层、20层的钢骨柱以及钢骨梁,最大构件分节以后单重约3.8t。2、分布在20层和屋顶层的东西方向的弧形空中连廊悬挑桁架,悬挑部分现场吊装最大构件单重约3.6t(最大悬挑单根构件为B1西侧悬挑钢梁),钢骨柱外悬挑长度约14m。工程总用钢量约1800吨,其中悬挑部分总重量约1000t,悬挑桁架部分造型独特,施工难度大。本方案主要就屋顶桁架部分的施工方法进行论证。二、施工目标根据我公司与南京市第十建筑工程有限公司签订的施工承包合同以及相关其他文件要求:质量目标:高强度螺栓孔一次穿孔合格率为99%以上;第4页共90页第3页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共90页焊缝无损检测一次合格率为95%以上;检验批质量验收一次合格率为100%;分项工程验收一次合格率为100%;分部(子分部)工程验收一次合格率为100%;配合总包创建省文明工地标准。进度目标:以实现施工合同约定的竣工日期为最终目标。安全目标:重大伤亡事故为零,重大设备事故为零。三、技术保证措施1、严格控制制作构件精度,本工程除了独立柱以外所有杆件在工厂进行预拼装,经本项目部驻场人员验收合格后方可出厂。2、现场焊接作业人员进场之后由监理见证进行统一的焊接考试,焊件送甲方批准的检测单位进行检测。检测合格后方可施焊;焊接作业前,组织相关技术人员对焊接作业人员进行技术交底,对于不能达到熔透要求的一、二级焊缝组装要求的构件不予施焊。3、在正式验收之前,组织本公司质检部门对本工程检验批和分项工程进行严格的预验收,保证现场总包、监理以及相关部门验收一次第5页共90页第4页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共90页合格。4、严格按照江苏省文明工地的施工要求进行作业,在总包的统一管理下保证本工程达到“扬子杯”的要求。5、根据我公司与总包的合同约定要求工期以及现场实际工期,密切关注工程进度,保证合同工期履行。6、根据现场实际需要,安排4名专职安全员规范施工,施工过程中每一栋塔楼施工时安排一名专职安全员现场进行管理,项目部经理为安全生产第一责任人,组织协调各个塔楼的安全规范施工。第二章编制依据本方案依照我公司与南京市第十建筑工程有限公司签订的本工程钢结构承包合同编制,在施工过程中应严格按照本工程施工合同以及补充协议、图纸、答疑文件、江苏省文明工地相关要求和国家、江苏省及地方有关标准执行,主要依据文件如下:(1)、南京长江都市建筑设计股份有限公司设计的本工程蓝图。第6页共90页第5页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共90页(2)、合肥瑶海轻型建材有限责任公司所做的钢结构二次深化设计图纸(经过设计院确认的)。(3)、施工现场的作业条件、塔吊QTC80和屋面吊QDC3023-10t的起重技术性能表。(4)、钢结构验收规范GB50205-2001,建筑工程施工质量验收统一标准GB50300-2013,建筑钢...
