机械制图试题及答案VIP免费

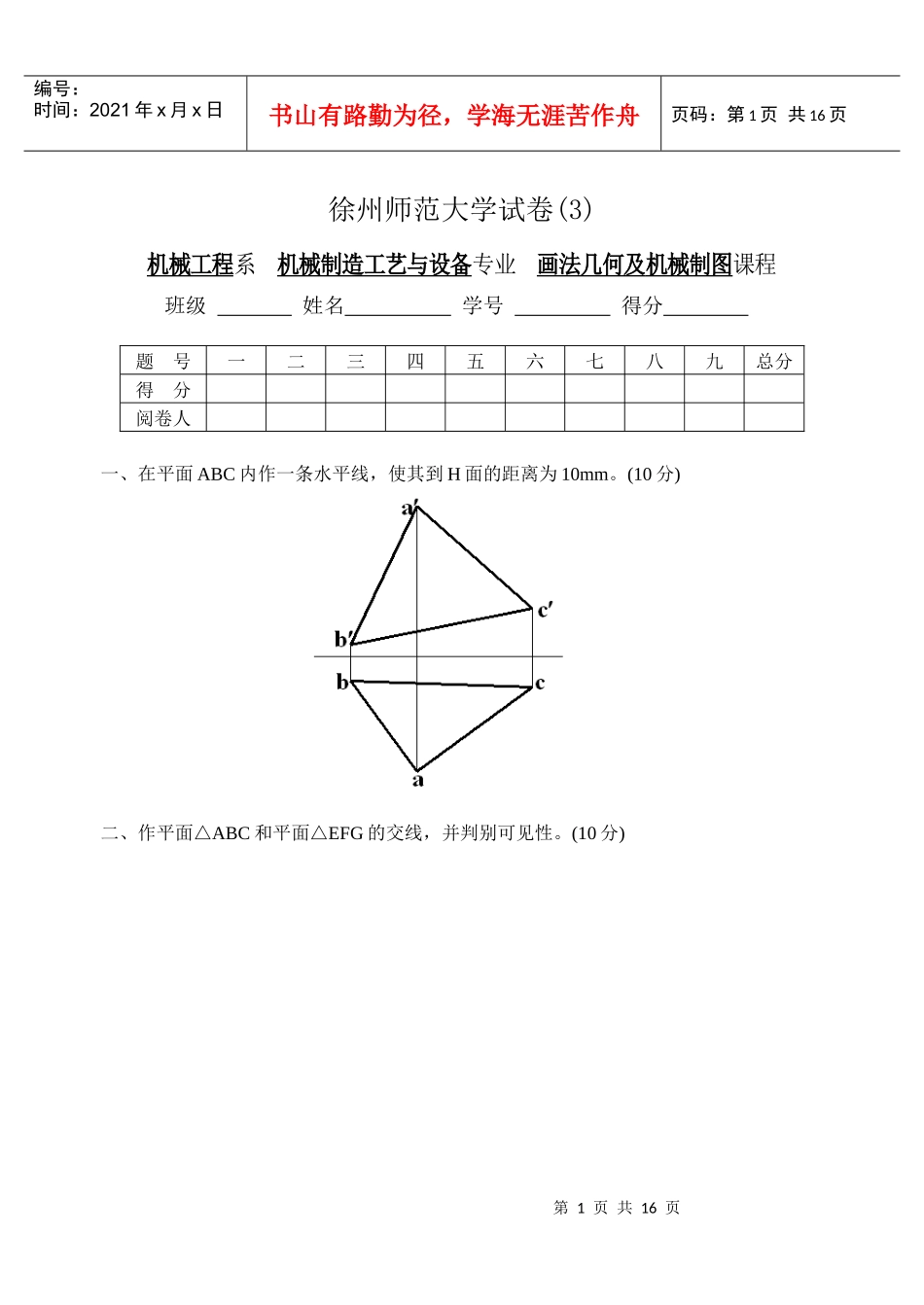

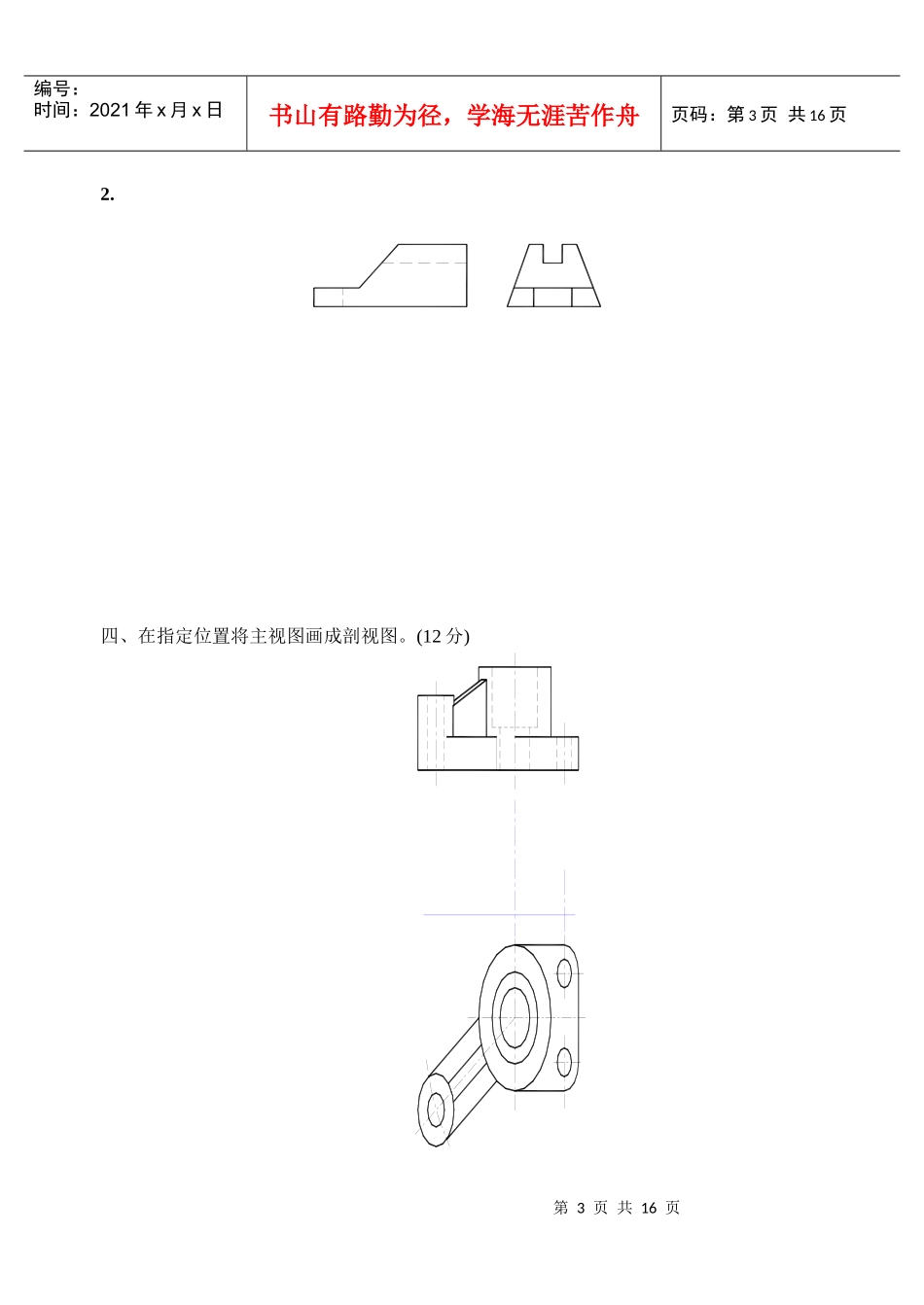

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页徐州师范大学试卷(3)机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)1.第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2.四、在指定位置将主视图画成剖视图。(12分)第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页五、补画视图中的缺线。(12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页七、在指定位置画出剖面图(键槽深为3mm)。(8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页九、读零件图，并回答问题。(18分)1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．说明Φ40H7的意义。4．说明M68╳2的含义。5．画出左视图的外形。6.说明符号的含义。6.3第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页徐州师范大学试卷(3)答案机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)1.2.第10页共16页第9页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共16页四、在指定位置将主视图画成剖视图。(12分)第11页共16页第10页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共16页五、补画视图中的缺线。(12分)第12页共16页第11页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共16页六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)七、在指定位置画出剖面图(键槽深为3mm)。(8分)第13页共16页第12页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共16页八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。九、读零件图，并回答问题。(18分)1．该零件采用了哪些视图、剖视图或其它表达方法？第14页共16页第13页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共16页2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．说明Φ40H7的意义。4．说明M68╳2的含义。5．画出左视图的外形。6.说明符号的含义。答：1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C断面图及D-D局部剖视图。2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。4.M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。5.左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。6.3第15页共16页...
