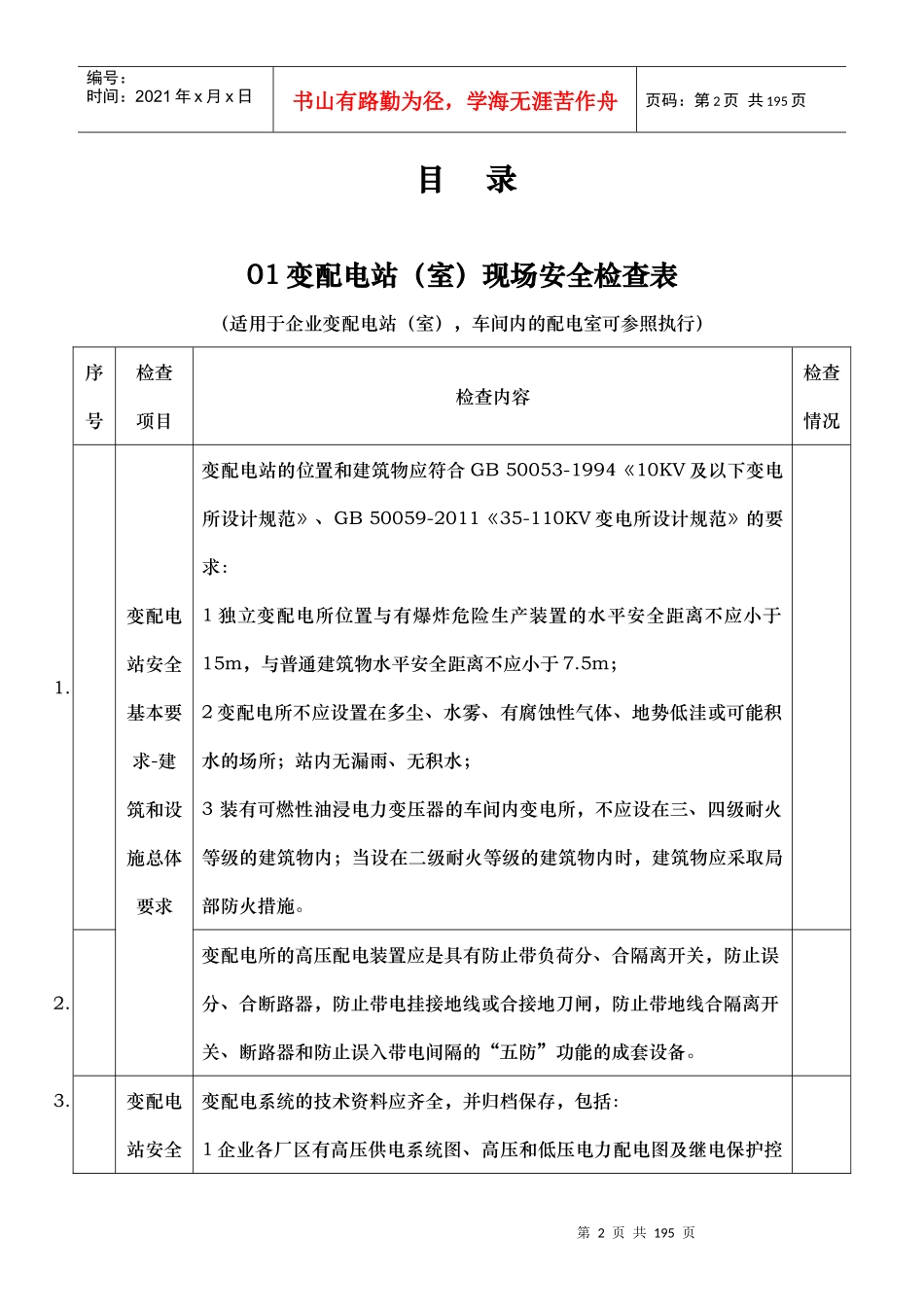

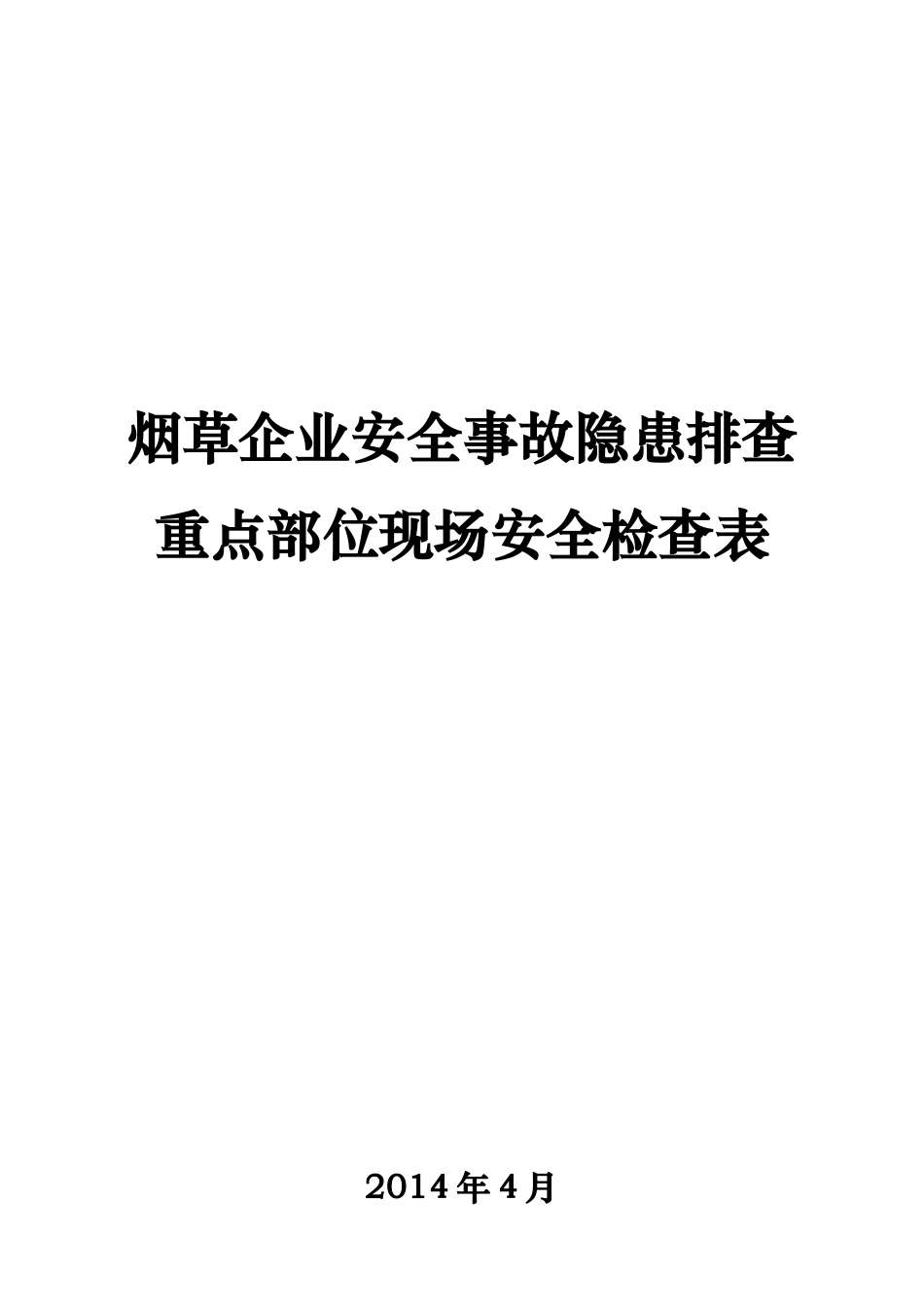

烟草企业安全事故隐患排查重点部位现场安全检查表2014年4月第1页共195页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共195页第2页共195页第1页共195页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共195页目录01变配电站（室）现场安全检查表（适用于企业变配电站（室），车间内的配电室可参照执行）序号检查项目检查内容检查情况1.变配电站安全基本要求-建筑和设施总体要求变配电站的位置和建筑物应符合GB50053-1994《10KV及以下变电所设计规范》、GB50059-2011《35-110KV变电所设计规范》的要求：1独立变配电所位置与有爆炸危险生产装置的水平安全距离不应小于15m，与普通建筑物水平安全距离不应小于7.5m；2变配电所不应设置在多尘、水雾、有腐蚀性气体、地势低洼或可能积水的场所；站内无漏雨、无积水；3装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。2.变配电所的高压配电装置应是具有防止带负荷分、合隔离开关，防止误分、合断路器，防止带电挂接地线或合接地刀闸，防止带地线合隔离开关、断路器和防止误入带电间隔的“五防”功能的成套设备。3.变配电站安全变配电系统的技术资料应齐全，并归档保存，包括：1企业各厂区有高压供电系统图、高压和低压电力配电图及继电保护控第3页共195页第2页共195页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共195页基本要求-变配电技术资料制图；2各厂区有供电系统平面布置图，注明变配电所位置、架空线路及地下电缆的走向、坐标、编号及型号、规格、长度、杆型和敷设方式；3高低压变配电、变压器、电容器室有平面布置图，设备安装及变压器贮油池和排、挡油装置的土建设计、设备安装图；4变配电室及各分变配电室有接地网络和接地体设计施工的地下隐蔽资料；5变配电主要设备的使用说明书、产品合格证。4.变配电站安全基本要求-变配电设施检修和试验检测要求按规定企业或委外定期进行以下检修、检测：1变配电装置应确定检修周期并保存检修记录，一般宜3年～5年作一次定期检修；2断路器及其操作机构每年至少进行一次检修，保存检修记录；3接地电阻测量每年应不少于一次，且在干燥气候条件下测量，测量仪器仪表应定期校准；保存相关记录。5.按DLT596-2005《电力设备预防性试验规程》等规定由具有资质的单位进行以下试验检测：1高压变配电装置及设备每年请当地供电部门按DL/T596-2005标准规定的项目进行一次预防性试验，保存试验报告；2配电变压器停止运行一年及以上，准备投入运行时应由供电部门或其指定的具有资质的单位进行超期试验，合格方可运行；3高压电缆主绝缘的绝缘电阻和耐压试验，按电力部门要求由有资质单第4页共195页第3页共195页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共195页位定期检测，并保存记录。6.变配电站安全基本要求-变配电站（室）运行人员要求按国家安全生产监督管理总局令第30号《特种作业人员安全技术培训考核管理规定》、国家电力监管委员会令第15号《电工进网作业许可证管理办法》的要求，运行人员应取得以下证书：1变配电操作运行、维修人员应取得电工特种作业人员证书，证书应在有效期内，作业时应随身携带证件，或将证件或复印件放置在作业现场；其中高压设备运行人员应取得高压电工证；2在受电装置或者送电装置上从事电气安装、试验、检修、运行等作业的人员还应取得电工进网作业许可证，作业时应随身携带证件，或将证件或复印件放置在作业现场。7.变配电站环境变配电室内无漏雨、无积水；变配电室及设备、电缆室整洁干净，有无积尘，设备周围无杂物。8.变配电室内外安全标识符合现场要求、完好、清晰。9.变配电室照明照度满足工作需要，应急照明灯有效、完好，无丢失。10.门应向外开，高压室门应向低压室开，相邻配电室门应双向开。11.变配电设备所在室内不应有与其无关的管道和明敷线路通过；控制室和配电室内的采暖装置不应有法兰、螺纹接头和阀门等。12.变压器室、配电室、电容器室等通向变电所外部的门和...
